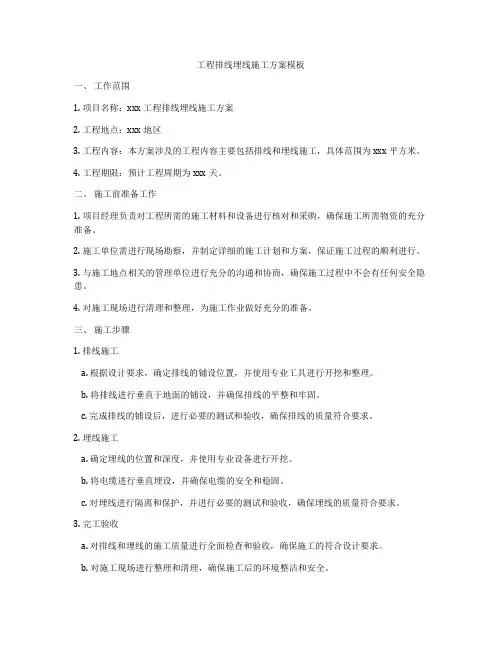

工程排线埋线施工方案模板
工程排线埋线施工方案模板一、工作范围1. 项目名称：xxx工程排线埋线施工方案2. 工程地点：xxx地区3. 工程内容：本方案涉及的工程内容主要包括排线和埋线施工，具体范围为xxx平方米。
4. 工程期限：预计工程周期为xxx天。
二、施工前准备工作1. 项目经理负责对工程所需的施工材料和设备进行核对和采购，确保施工所需物资的充分准备。
2. 施工单位需进行现场勘察，并制定详细的施工计划和方案，保证施工过程的顺利进行。
3. 与施工地点相关的管理单位进行充分的沟通和协商，确保施工过程中不会有任何安全隐患。
4. 对施工现场进行清理和整理，为施工作业做好充分的准备。
三、施工步骤1. 排线施工a. 根据设计要求，确定排线的铺设位置，并使用专业工具进行开挖和整理。
b. 将排线进行垂直于地面的铺设，并确保排线的平整和牢固。
c. 完成排线的铺设后，进行必要的测试和验收，确保排线的质量符合要求。
2. 埋线施工a. 确定埋线的位置和深度，并使用专业设备进行开挖。
b. 将电缆进行垂直埋设，并确保电缆的安全和稳固。
c. 对埋线进行隔离和保护，并进行必要的测试和验收，确保埋线的质量符合要求。
3. 完工验收a. 对排线和埋线的施工质量进行全面检查和验收，确保施工的符合设计要求。
b. 对施工现场进行整理和清理，确保施工后的环境整洁和安全。
四、施工安全措施1. 施工单位必须严格按照安全操作规程进行施工作业，做好相关安全防护和保护。
2. 施工现场应设置明显的安全警示标志，并进行必要的围挡和隔离。
3. 施工人员必须穿着符合相关要求的安全防护装备，并接受必要的安全培训。
4. 施工单位要加强对施工人员的安全监督和管理，确保施工过程的安全性。
五、环境保护措施1. 施工单位应采取适当的措施，减少施工过程中对环境的影响，保护周围自然环境。
2. 施工现场应设置专门的垃圾箱和废弃物堆放点，对废弃物进行分类和妥善处理。
3. 施工单位要严格遵守相关环保法规和标准，确保施工过程的环境友好和可持续。
编制更换导线工程的施工方案
编制更换导线工程的施工方案一、项目背景随着电力设备的老化和市场需求的增加，部分地区的电力导线需要进行更换工程。
此次施工项目位于某市某县的农村地区，原导线已经使用多年，存在较大的安全隐患，需要进行更换。
本施工方案将对更换导线的施工进行详细规划，确保施工过程顺利、安全、高效地完成。
二、项目目标1. 更换原导线，提升电力设备的安全性和稳定性。
2. 保障农村地区居民的用电需求，提高电力供应的质量和稳定性。
3. 提升电力设备的使用寿命，降低设备的故障率和维修成本。
三、施工方案1. 前期准备（1）确定施工范围和时间，制定详细的施工计划。
（2）调查原导线的使用情况和损坏程度，制定更换方案。
（3）准备所需的施工设备和材料，包括导线、绝缘子、支架等。
（4）确定施工人员和相关技术人员，进行培训和安全教育。
2. 施工过程（1）清理施工场地，确保施工区域的清洁整洁。
（2）拆除原有导线和相关设备，进行检查和清理。
（3）安装新导线和相关设备，确保安装牢固和符合电力设备的要求。
（4）进行导线的接线和调试，确保电力设备正常运行。
3. 安全保障（1）制定详细的安全施工规范，加强安全督导和管理。
（2）配备专业的安全人员和设备，确保施工过程的安全性。
（3）指定安全通道和限制施工区域，减少安全事故的发生。
（4）加强安全教育和技术培训，提高施工人员的安全意识和技能水平。
四、质量控制1. 确保导线和相关设备的质量符合国家标准和要求。
2. 进行严格的施工检查和验收，确保施工质量达到预期目标。
3. 对施工过程中出现的问题和纠正措施进行及时的记录和整改。
4. 加强施工现场的质量管理，确保施工质量可控可查。
五、环境保护1. 在施工过程中加强环境保护意识，减少施工对环境的影响。
2. 积极采取环保措施，确保施工废弃物的合理处理和回收利用。
3. 对施工现场进行环境保护的监测和评估，确保环境保护措施的有效性。
六、沟通协调1. 与当地政府和相关部门进行沟通和协调，确保施工过程的顺利进行。
DB64目录
宁夏回族自治区地方标准DB64/266-2003 建筑工程资料管理规程工程资料实用表式基本建设程序实用表式（A类）A5 工程质量监督文件A5-1建设工程质量监督申报书A5-2建设工程质量监督书A5-3建设工程质量保证体系审查表A5-4见证取样和送检见证人备案表A5-5建设工程质量整改通知书A5-6建设工程质量整改情况报告书A5-7建设工程质量验收意见书A8 工程竣工验收备案文件A8-1工程竣工报告A8-2建设工程竣工验收报告A8-3勘察单位工程质量检查报告A8-4设计单位工程质量检查报告A8-5工程竣工验收备案表A8-6房屋建筑工程质量保修书A8-7单位工程竣工图验收证明书A8-8建筑工程档案归档验收单B类监理资料B1 承包单位工作用表B1-1工程开工/复工报审表B1-2施工组织设计（方案）报审表B1-3分包单位资格报审表B1-4主要施工机械设备报审表B1-5施工测量放线报验单B1-6报验申请表B1-7工程款支付申请表B1-8监理工程师通知单B1-9工程临时延期申请表B1-10费用索赔申请表B1-11工程材料/构配件/设备报审表B1-12试验室资格报审表B1-13工程计量报审表B1-14工程变更费用报审表B1-15工程质量事故报告单B1-16工程质量事故处理方案报审表B1-17施工进度计划（调整计划）报审表B1-18工程变更单B1-19施工单位申请表（通用）B1-20工程竣工报验单B2 监理单位工作用表B2-1第一次工地会议纪要B2-2监理工程师通知单B2-3工程暂停令B2-4工程款支付证书B2-5费用索赔审批表B2-6工程临时延期审批表B2-7工程最终延期审批表B2-8会议纪要B2-9旁站监理记录表B2-10监理单位工程质量评估报告B2-11监理日志B3 各方通用表B3-1监理工作联系单B3-2其他文件C类施工资料C1 施工管理资料C1-1工程概况表C1-2施工现场质量管理检查记录表C1-3施工日志C1-4混凝土施工日志C1-5见证取样试验（记录）汇总表C1-6见证取样记录C2 施工技术资料C2-1技术交底记录C2-2设计图纸会审记录C2-3工程洽商记录C3 工程测量记录C3-1工程测量定位放线记录C3-2基槽验线记录C3-3楼层平面放线及标高抄测记录C4 进场物料质量检验资料C4-0-1合格证（质量证明文件）汇总表C4-0-2试验（复验）报告汇总表C4-0-3合格证、检测报告粘贴表C4-0-4材料试验报告（通用）C4-0-5设备开箱检验记录（机电通用）C4-0-6不合格材料处理记录（通用）C4-0-7材料、构配件进场检验记录C4-1-1商品混凝土出厂合格证C4-1-2预制混凝土构件出厂合格证C4-1-3钢构件出厂合格证C4-5-1电梯设备开箱检验记录（通用）C4-7-1钢材（铸件）试验报告C4-7-2钢材焊接试验报告C4-7-3钢筋机械接头试验报告C4-7-4水泥试验报告C4-7-5砖试验报告C4-7-6砌块试验报告C4-7-7砂试验报告C4-7-8碎（卵）石试验报告C4-7-9掺合料试验报告C4-7-10防水卷材试验报告C4-7-11轻集料试验报告C5 施工记录C5-0-1施工检查记录（通用）C5-0-2隐蔽工程验收记录（通用）C5-0-3预检工程检查记录（通用）C5-0-4工序交接检查记录（通用）C5-1-1桩基施工记录（附图）C5-1-2地基与基坑支护施工记录C5-1-3钢筋工程隐蔽检查验收记录C5-1-4地基验槽记录C5-1-5地基处理记录C5-1-6混凝土搅拌抽查记录C5-1-7混凝土浇筑申请C5-1-8混凝土模板拆除申请C5-1-9首次使用混凝土开盘监定记录C5-1-10冬施混凝土搅拌测温记录C5-1-11冬施混凝土养护测温记录C5-1-14构件吊装记录C5-1-15预应力筋张拉记录（一）C5-1-16预应力筋张拉记录（二）C5-1-17有粘结预应力结构灌浆记录C5-1-18木结构安装施工记录C5-1-19木结构制作施工记录C5-2-1管道隐蔽工程检查验收记录C5-3-1电气接地装置隐检与平面示意图表C5-3-2电气隐蔽工程检查验收记录C5-5-1电梯钢丝绳头灌注隐蔽工程检查记录C5-5-2电梯导轨、层门的支架、螺栓埋设隐蔽工程交接检查记录C5-5-3电梯电气装置安装检查记录（一）、（二）、（三）C5-5-4电梯机房、井道交接检查记录C5-5-5自动扶梯、自动人行道安装与土建交接检查记录C5-5-6自动扶梯、自动人行道的相邻区域检查记录C5-5-7自动扶梯、自动人行道电气装置检查记录（一）（二）C5-5-8自动扶梯、自动人行道整机安装质量检查记录C6 施工试验资料C6-0-1施工试验记录（通用）C6-0-2设备单机试运转记录（机电通用）C6-1-1土壤试验报告汇总表C6-1-2砂浆/混凝土（试块）试验报告汇总表C6-1-3土壤干密度试验报告C6-1-4土壤击实试验报告C6-1-5砂浆配合比通知单C6-1-6砂浆（试块）抗压强度试验报告C6-1-7砂浆（试块）抗压强度统计、评定记录C6-1-8混凝土配合比通知单C6-1-9混凝土（试块）抗压强度试验报告C6-1-10混凝土（试块）强度统计、评定记录C6-1-11混凝土抗渗试验报告C6-1-12混凝土抗冻试验报告C6-2-1排水管道灌水试验记录C6-2-2管道系统强度严密性试验记录C6-2-3设备强度严密性试验记录C6-2-4阀门强度严密性试验记录C6-2-5管道系统通水试验记录C6-2-6管道系统清洗、消毒试验记录C6-2-7补偿器预拉伸记录C6-2-8室内消火栓系统试射试验记录C6-2-9采暖系统试运行和调试记录C6-2-10锅炉封闭及烘炉（烘干）记录C6-2-11锅炉煮炉试验记录C6-2-12锅炉试运行记录C6-2-13安全附件安装检查记录C6-3-1电气接地电阻测试记录C6-3-2电气绝缘电阻测试记录C6-3-3电气器具通电安全检查记录C6-3-4电气设备空载试运行记录C6-3-5建筑物照明通电试运行记录C6-3-6漏电开关模拟试验记录C6-3-7避雷带支架拉力测试记录C6-4-1冷冻水管道压力试验记录C6-4-2风管漏风检测记录C6-4-3除尘器、空调机漏风检测记录C6-4-4管网风量平衡记录C6-4-5制冷系统气密性试验记录C6-5-1轿厢平层准确度测量记录C6-5-2电梯层门安全装置检验记录C6-5-3电梯电气安全装置检验记录C6-5-4电梯整机功能检验记录C6-5-5电梯主要功能检验记录C6-5-6电梯负荷运行试验记录C6-5-7电梯负荷运行试验曲线图C6-5-8电梯噪声测试记录C6-5-9自动扶梯、自动人行道安全装置检验记录（一）、（二）C6-5-10自动扶梯、自动人行道整机性能、运行试验记录C7 工程安全和功能检验（抽查）记录C7-1-1屋面淋水试验记录C7-1-2地下室防水效果检查记录C7-1-3有防水要求的地面蓄水试验记录C7-1-4建筑物垂直度、标高、全高测量记录C7-1-5抽气（风）道检查记录C7-1-6建筑物沉降观测测量记录C7-1-7节能、保温测试记录C7-1-8室内环境检测报告C7-1-9结构实体混凝土强度检验记录C7-1-10结构实体钢筋保护层厚度检验记录C7-2-1散热器压力试验记录C7-2-2卫生器具满水（通水）试验记录C7-2-3排水干管通球试验记录C7-3-1照明全负荷试验记录C7-3-2大型灯具牢固性试验记录C7-3-3避雷接地电阻测试记录C7-3-4线路、插座、开关接地检验记录C7-4-1通风、空调系统试运行记录C7-4-2风量、温度测试记录C7-4-3洁净室洁净度测试记录C7-4-4制冷机组试运行调试记录C7-5-1电梯运行记录C8 施工验收资料G.0.1-1单位（子单位）工程质量竣工验收记录G.0.1-2单位（子单位）工程质量控制资料核查记录G.0.1-3单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录G.0.1-4单位（子单位）工程观感质量检查记录F.0.1分部（子分部）工程质量验收记录E.0.1分项工程质量验收记录C8-8-1工程质量事故（问题）情况报告C8-8-1工程质量事故（问题）处理报告D类竣工图及其他归档资料D4-1资料汇总表（通用）D4-2工程资料案卷封面D4-3卷内目录D4-4卷内备考表6施工资料施工资料是在工程的施工过程中形成并收集汇整的文件或资料的统称。
工程外线施工方案
工程外线施工方案一、前言工程外线施工是指在工程建设中，从建设现场到供电、水源、通信等外部设施的连线工作。
施工方案的制定是保证施工质量和施工进度的关键。
本文将详细介绍工程外线施工的方案和步骤。
二、方案概述工程外线施工方案主要包括以下几个环节：选址和测量、材料采购、安装施工、验收和交底。
在每个环节中，都需要严格按照相关规范和标准进行操作，以确保施工质量和安全。
三、选址和测量1. 根据工程设计和施工图纸，确定外线设施的布置位置。
选址要考虑布线的合理性、设备的易维护性和使用者的安全性。
2. 进行测量工作，确定外线设施的具体位置和尺寸，并制作测量报告。
测量应使用准确可靠的测量仪器，确保测量数据的准确性。
四、材料采购1. 根据设计要求，制定材料采购清单，并选择供应商进行采购。
供应商应具备合法的经营资质和质量保证能力。
2. 采购的材料要符合国家相关标准和规范要求，确保质量可靠、安全可靠。
五、安装施工1. 施工前，应组织施工人员进行安全技术交底，明确各项施工任务和注意事项。
2. 施工过程中，要按照设计要求和作业规范进行施工，合理安排施工进度，确保施工质量。
3. 在施工过程中，应采取相应的安全防护措施，确保施工人员的人身安全。
六、验收和交底1. 完成施工后，需进行工程外线设施的验收工作。
验收主要包括设备功能测试、线路质量测试和安全检查等。
2. 验收合格后，进行设备使用和维护的交底工作。
交底内容包括设备基本操作、故障排除和日常维护等。
七、安全措施1. 在施工过程中，要严格按照相关的安全规范和操作规程进行操作，保证施工人员的人身安全。
2. 对危险区域和设备要进行有效的隔离和标识，防止非授权人员进入。
3. 在高处作业时，要使用安全防护设施，如安全带、防护网等，确保施工人员的安全。
八、总结工程外线施工方案是确保工程质量和施工进度的重要保障措施。
通过选址和测量、材料采购、安装施工、验收和交底等环节的严格执行，可有效提高施工质量，保证工程的安全运行。
穿越线路施工方案
穿越线路施工方案一、工程概况与目标本次穿越线路施工工程旨在实现安全、高效、低成本的线路穿越目标，确保在预定工期内完成建设任务。
工程地点位于[具体地点]，穿越线路总长度为[具体长度]，穿越类型为[具体类型，如地下、水下等]。
二、现场勘查与评估在施工前，我们将组织专业团队对现场进行详细勘查和评估，包括但不限于地形地貌、地质构造、地下水位、环境因素等。
通过勘查和评估，确保施工方案的可行性，并提前预测可能遇到的风险。
三、施工方案设计根据现场勘查和评估结果，我们将制定详细的施工方案。
方案将明确施工方法、工艺流程、人员配置、机械使用等，确保施工过程的科学性和合理性。
四、材料与设备准备我们将根据施工方案，提前准备所需的材料和设备。
材料采购将遵循国家相关标准，确保材料质量合格。
设备选择将考虑现场实际情况，确保设备性能稳定、操作简便。
五、施工流程与工艺施工过程中，我们将遵循施工方案中规定的流程和工艺，确保每一步操作都符合标准要求。
同时，我们将加强现场管理，确保施工过程的安全和进度。
六、安全管理与措施我们将建立完善的安全管理体系，制定详细的安全管理措施。
措施包括但不限于人员培训、安全标识设置、应急预案制定等，确保施工过程中的安全。
七、质量监控与验收我们将设置专门的质量监控团队，对施工过程进行全程监控，确保工程质量符合国家标准。
工程完成后，我们将组织专业团队进行验收，确保工程质量达标。
八、环境保护与治理在施工过程中，我们将严格遵守国家环境保护法律法规，采取有效措施减少对环境的影响。
同时，我们将建立环境治理机制，对施工过程中产生的废弃物进行妥善处理，确保环境安全。
综上所述，我们将以严谨的态度、专业的技术、高效的执行力，确保穿越线路施工工程的顺利完成。
站场过渡施工方案
站场过渡施工方案
一、背景介绍
在铁路和城市轨道交通建设和维护中，站场过渡施工是一项至关重要的工作。
站场过渡施工方案的制定和执行，直接关系到线路运营的顺利进行，也是确保乘客和工作人员安全的重要保障措施。
二、施工前准备
1.确定施工区域和时间，制定详细的工程计划和时间表。
2.准备必要的材料、设备和人力资源，确保施工顺利进行。
3.完善安全保障措施，培训施工人员，确保他们能够遵守规定和安全操
作流程。
三、施工方案
1. 施工过程
•拆除原有设施：根据计划，拆除原有轨道、站台、设备等设施。
•地基处理：根据设计要求，进行地基处理和加固工作。
•设施安装：安装新的轨道、站台、设备等设施。
•调试试运行：对新设施进行调试试运行，确保安全可靠。
2. 施工技术要求
•严格遵守国家相关标准和规范。
•实行质量监督检查，确保施工质量。
•定期进行安全检查，及时发现和处理安全隐患。
四、施工后工作
1.清理施工现场，恢复周围环境。
2.进行验收，确保施工质量符合要求。
3.制定站场使用和维护计划，确保线路正常运营。
五、总结
站场过渡施工是一项复杂的工程，需要严格执行施工方案和安全规定，确保施工质量和安全。
只有做好每一个细节工作，才能保障铁路和城市轨道交通的安全运营。
DB64施工资料表格
施工日志工程测量定位放线记录表C4-0-1 DB64/266-203合格证（质量证明文件）汇总表合格证粘贴表工程名称：口口口口口口口口口设备开箱检验记录（机电通用）口口口口口口口口口材料、构配件进场检验记录表C5-0-1 DB64/266-2010施工检查记录（通用）隐蔽工程验收记录（通用）表C5-0-4 DB64/266-2010交接检查记录（通用）管道隐蔽工程检查验收记录表C5-3-2 DB64/266-201电气隐蔽工程检查验收记录施工单位口口口口口口口口表C6-0-1 DB64/266-2010施工试验记录（通用）口口口口口口口口口表C6-0-2 DB64/266-2010设备单机试运转记录（机电通用）口口口口口口口口表C6-2-1 DB64/266-2010排水管道灌水试验记录表C6-2-2 DB64/266-2010管道系统强度严密性试验记录表C6-2-3 DB64/266-2010设备强度严密性试验记录口口口口口口口口口表C6-2-4 DB64/266-2010阀门强度严密性试验记录C6-2-5 DB64/266-2010管道系统通水试验记录表C6-2-6 DB64/266-2010管道系统清洗、消毒试验记录表C6-3-1 DB64/266-2010电气接地电阻测试记录口口口口口口口口口表C6-3-2 DB64/266-2010电气绝缘电阻测试记录表C6-3-3 DB64/266-2010 电气器具通电安全检查记录表C6-3-4 DB64/266-2010电气设备空载试运行记录单位(子单位)工程质量竣工验收记录表G.0.1-2 DB64/266-2010 单位(子单位)工程质量控制资料核查记录单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录单位(子单位)工程观感质量检查记录分部（子分部）工程质量验收记录分项工程质量验收记录D 竣工图及其它归档资料表D4-1 DB64/266-2010资料汇总表（通用）注：本表适应于施工测量记录（C3）、施工记录（C）的编目汇总分项工程报验申请表工程名称：□□□□□□□□□表B1-7DB64/266-2010分部工程报验申请表工程名称：□□□□□□□□□。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沈哈提速改造工程小半径曲线改造沈铁运发（2006)50号文件64号612km100m—614km+300m曲线改造安全组织措施编制单位：中铁九局一公司沈哈提速工程项目经理部编制人： 2006年月日审核人： 2006年月日审定人： 2006年月日审批人： 2006年月日一、工程项目：本工程位于沈哈线蔡家至大榆树间下行线，此段线路改造里程为612km100m- 614km300m,其中DK612km200m-DK614km100m段已预铺完达到了验标规定；其余614km100m-614km300m线路需在封锁时间内拨移到位，最大拨量2.5m。
DK612km100m-DK612km200m段插入60kg/m-12号TS道岔一组，拨移线路60m。
计划2006年4月19日进行此段曲线改造，计划封锁时间3小时，计划劳力200人。
二、具体施工步骤：（一）施工方案及时间划分：1.施工准备：（1）首先对转线处进行测量，将线路中心每10m打一桩,并将线路起道高度用红色铅油标在钢轨上。
（2）施工封锁前60分钟，由我方刘德强组织配合单位在车站《行车设备施工登记簿》登记。
2.封锁施工（封锁时间180分钟）：（1）在封锁前一天将施工地段两侧200m扣件涂油、复拧，以防钢轨扣件锈死影响封锁时间。
（2）封锁开始-30分钟：打开接头，松动扣件，安放滑轨，扒除枕木底下50cm 范围内道碴，并整平。
（3）30-80分钟：拨移线路至设计位置，锯轨、钻眼。
（4）80-110分钟：连接线路，方正枕位，紧固扣件，整修线路，拆除滑轨。
（5）110-130回填道床，抬道找细。
（6）130-160分钟：电气化作业车、大机捣车进入现场，接触网施工，线路整形，补足道碴。
（7）160-180分钟，现场施工负责人崔高庆、安质负责人徐江会同设备管理单位的安全监督员和现场监理共同检查线路，以达到放行列车条件；所用材料、机具撤除线路限界以外；检查合格后，由现场施工负责人崔高庆下达撤除停车防护的命令，并下达开通区间的命令，通知驻站联络员刘德强组织配合单位在停车设备登记薄上办理销记手续。
（二）、封锁施工横道图：（三）、劳力、机具、材料准备：1、劳力准备：第一作业段（612km100m-612km200m段）安排1个施工队，100人；第二作业段（614km100m-614km300m段）安排两个施工队，每个施工队各50人；两个作业段共计200人。
2、机具、材料准备：（1）发电机24Kｗ 2台（2）钻眼机 2台（3）无齿锯 2台（4）气割焊 2套（5）小型捣固机 2组（6）单轨车和吊轨车各2台（7）6m以上滑铁30根（8）撬棍、扳手、扁担、土篮各200个（9）起拨道机10台（10）活、死口搬子（450MM）各80把（11）大头镐、铁锹各200把（12）轨缝调整器 2台由孙福志、李永在4月17日前对参加施工机具、设备、材料进行检查并登记，确保其完好率及备用率满足施工封锁要求。
三、安全措施：（一）、安全组织机构：1、施工安全指挥组：指挥：陶鹏飞副指挥：崔万伶、陶宗伟、秦志良技术负责人：周会新安全负责人：李强2、施工防护组：组长：李强驻站联络员：郭家店刘德强两端防护员：（郭家店）董雅宣（蔡家）李素华现场防护员：苏胜祥、肖宏会、刘铁汉。
慢行看守员：王胜（7：00-19：00）肖宏会（19：00-24：00）马洪亮（24：00-7：00）驻站联络员：负责提前90分钟到达车站，办理封锁开通登、销记，向现场传达封锁开通命令，向现场预报列车运行情况。
防护员：负责询问、传达封锁开通命令，设置与撤除防护信号，防护来车和限界，组织人员和材料机具提前下道避让。
慢行看守员：负责按规定时间设置、更换和撤除慢行速度标志，按时迎送列车、监控测速记录、反馈列车运行情况。
3、线路检查组：组长：崔万玲检查员：李强、韩树奎巡道员：刘国民（7：00-19：00），王立飞（19：00-7：00）检查员：主要工作是每天对负责维修地段线路检查3遍，并向施工负责人通报线路检查情况，及时安排超限处所的整治工作。
对转线段进行24小时跟踪写实。
巡道员：主要工作是掌握重点巡视处所，随时检查、处置超限处所，并向检查员汇报线路状况。
（二）、安全措施1、施工作业必须按照批准的施工方案进行。
2、严格执行路局三日施工例会制度，施工负责人按时参加由车务部门组织的施工例会。
施工封锁严格执行登、消记手续。
3、防护人员必须经考试合格的正式职工担任，并按规定着装，携带防护用品。
防护员必须坚守岗位，精力集中，加强了望，严格纪律，认真作好防护工作。
4、施工中使用工具时要与接触网保持2ｍ以上的距离。
5、施工中使用工具要相互照应防止伤人，作业中注意力要集中，要统一号令，统一指挥。
6、要严格作业程序，严禁违章作业。
7、施工中严禁超范围施工，确保施工方案的严肃性。
8、临线来车时距作业地点2米ｍ以内必需停止作业，下道避让列车。
9、所有施工作业人员上岗前必须进行电气化区段施工及既有线施工安全教育，经考试合格后方可上岗。
10、施工用电必须一机、一闸、一漏，必须有配电箱，必须有专人看管，电工要持证上岗。
11、线路开通后严禁使用齿条压机。
12、材料的堆放应分类堆码稳固，不得侵入限界。
13、封锁施工前要设好接地线，防止轨道电流击伤作业人员。
14、在封锁施工前，不能扰动既有道床，慢行时，做少量准备工作（轨枕和内石碴可以扒出1／3，但不能破底）尤其是枕木头两端的石碴不允许扰动，以防减少轨道阻力，造成列车脱轨。
坚决杜绝扩大施工的恶劣做法，严格作业纪律，绝不能玩忽职守，要对参加施工的全员进行安全教育，认真组织学习沈铁总发（2006）38号关于《沈阳铁路局营业线施工及安全管理细化办法》文件。
让有关施工人员熟练掌握封锁施工驻站联络及登、消记，线路封锁及开通命令的下达，防护员应熟知封锁及慢行时间及速度并及时更换停车信号牌及慢行速度牌。
15、封锁施工中电气化局作业车、大型捣固机械设备，为确保施工人员的人身安全，一定要服从施工负责人、防护人员的指挥，到指定地点避车，使施工紧张而有序，忙而不乱。
在施工中电气化局、大机捣与我们有交叉施工，一定要相互照应，即要保证施工进度，又要保证人身安全。
16、封锁结束后列车开通前施工单位安全质量负责人与工务派驻的安全质量负责人和驻地监理共同检查并作记录，达到列车放行条件后认真填写检查记录，方可放行列车。
17、线路开通后派人昼夜监护检查并作好记录，每班的检查记录，白天2小时，夜间4小时及时上报给现场负责人，现场负责人根据记录情况，制定维修计划组织人员进行维修。
检查人员发现紧急情况，要立即报告。
18、封锁期间，分配到各班组的民工，工班长要加强安全教育，让有经验的老工人带领干活不得单独作业。
19、回填道碴时要与螺旋道钉一平，不得高于螺旋道钉，免得影响大机捣。
20、线路开通后慢行期间，加强养护使线路尽快达到列车正常运行标准。
防护人员必须坚守岗位，监视列车运行速度，确保列车运行绝对安全。
21、开通后的行车线上严禁使用齿条压机，在有轨道电路的线上作业，撬棍压机棒等工具应安装绝缘套管，防止连电。
22、慢行期间设置测速仪，设专人测速，２４小时轮流值班。
配备对讲机对超速列车可直接对话采取措施及时降速。
慢行防护员及测速人员不得擅自脱岗。
23、新开通的线路，必须及时设置巡道人员，随时检查线路状态，发现问题及时处理。
当场处理有困难，及时向施工负责人反应，派人处理。
四、施工预案（一）、施工封锁前预铺段用小型捣固机群捣固5-6次，预铺段道床要饱满，保证行车安全。
施工中大型捣固机械发生故障，不能完成捣固任务，影响线路开通及提速时，由小捣机群进行捣固，列车限速视情况同时与局调度进行沟通解决。
（二）、如线路状态不良，危及行车安全时，要立即报告线路维修班长同时上报给线路维修负责人并组织人员抢修。
（三）、本次施工因靠近临线为未封锁线路，在影响到下行线的行车或者造成侵限的情况，立刻派人与车站联系，主抓此项工作由安全负责人徐江负责，在最短的时间内完成恢复工作。
（四）、钢轨的连接如有连接不上或者轨缝较大时，由现场已备的2根25m钢轨，每侧一根，在接轨处配备。
发生以外情况并且在轨缝调整器不能满足施工要求时进行临时补救，确保本次封锁的顺利开通。
中铁九局一公司沈哈提速项目经2006年4月7日沈哈提速改造工程小半径曲线改造施工转线方案626km390m—628km513m编制单位：中铁九局一公司沈哈提速工程项目经理部编制人： 2006年月日审核人： 2006年月日审定人： 2006年月日审批人： 2006年月日一、工程项目：本工程位于沈哈线蔡家至大榆树间上行线，此段线路改造里程为626km390m-628km513m,其中DK626km590m-DK628km315m段已预铺完，预铺线路长1725m，线路已达到验标规定；其余398m线路需在封锁时间内拨移到位，最大拨量2.4m。
计划2006年4月20日进行此段曲线改造，计划封锁时间3小时，计划劳力200人。
二、具体施工步骤：（二）施工方案及时间划分：1.施工准备：（1）首先对转线处进行测量，将线路中心每10m打一桩,并将线路起道高度用红色铅油标在钢轨上。
（2）施工封锁前60分钟，由我方刘德强组织配合单位在车站《行车设备施工登记簿》登记。
2.封锁施工（封锁时间180分钟）：（1）在封锁前一天将施工地段两侧200m扣件涂油、复拧，以防钢轨扣件锈死影响封锁时间。
（2）封锁开始-30分钟：打开接头，松动扣件，安放滑轨，扒除枕木底下50cm 范围内道碴，并整平。
（3）30-80分钟：拨移线路至设计位置，锯轨、钻眼。
（4）80-110分钟：连接线路，方正枕位，紧固扣件，整修线路，拆除滑轨。
（5）110-130回填道床，抬道找细。
（6）130-160分钟：电气化作业车、大机捣车进入现场，接触网施工，线路整形，补足道碴。
（7）160-180分钟，现场施工负责人崔高庆、安质负责人徐江会同设备管理单位的安全监督员和现场监理共同检查线路，以达到放行列车条件；所用材料、机具撤除线路限界以外；检查合格后，由现场施工负责人崔高庆下达撤除停车防护的命令，并下达开通区间的命令，通知驻站联络员刘德强组织配合单位在停车设备登记薄上办理销记手续。
（二）、封锁施工横道图：（三）、劳力、机具、材料准备：1、劳力准备：第一作业段（626km390m-626km590m段）安排两个施工队，每个施工队各50人；第二作业段（628km315m-628km513m段）安排两个施工队，每个施工队各50人；两个作业段共计200人。
2、机具、材料准备：（1）发电机24Kｗ 3台（2）钻眼机 3台（3）无齿锯 3台（4）气割焊 2套（5）小型捣固机 2组（6）单轨车和吊轨车各2台（7）6m以上滑铁30根（8）撬棍、扳手、扁担、土篮各260个（9）起拨道机10台（10）活、死口搬子（450MM）各80把（11）大头镐、铁锹各200把（12）轨缝调整器 2台由孙福志、李永在4月18日前对参加施工机具、设备、材料进行检查并登记，确保其完好率及备用率满足施工封锁要求。
