有线双工对讲机设计制作报告
有线双工对讲机设计 解光飞
有线双工对讲机解光飞 刘畅 李群指导老师：张倩 査长军摘要：有线双工对讲机主要应用于对音频信号的功率放大，本文介绍了具有弱信号放大能力的有线双工对讲机的基本原理、内容和实现过程。
整个电路主要由稳压电源、前置放大器、功率放大器、共三部分构成。
稳压电源主要是为前置放大器、功率放大器提供稳定的直流电源；前置放大器主要是电压的放大；功率放大器实现电流、电压的放大；设计的电路结构简洁、实用，充分利用到了集成功放的优良性能。
关键字：集成运放 功率放大 扬声器一、题目理解与分析1、设计任务用中小规模集成芯片设计并制作一对实现甲乙双方异地有线通话的双工对讲机。
2、设计要求1）用扬声器兼作话筒和喇叭，双向对讲，互不影响；2）对讲距离30m~50m ；3）电源电压为9V ，PO ≤0.5W 。
二、系统方案设计设计有线双工对讲机系统如图2.1所示。
主要由弱声音采集，前置放大器、功率输出放大器、功能切换开关、扬声器、直流稳压供电电路等组成。
图2.1 有线双工对讲机系统框图 其中弱声音采集，弱信号前置放大级完成弱信号的电压放大，功率输出放大级完成弱信号的电压和电流放大，直流稳压电源部分为整个功放电路提供电量。
弱信号前置放大器 功率输出放大功能切换开关弱声音采集甲 自制稳压电源扬声器甲功能切换开关扬声器乙弱声音采集乙 弱信号前置放大器功率输出放大三、模块方案设计3.1 弱声音采集模块设计方案一：采用驻极体电容器麦克风(ECM)工作原理是利用具有永久电荷隔离的聚合材料振动膜。
体积小巧，成本低廉，在电话、手机等设备中广泛使用。
电容式麦克风因灵敏度较高，常用于高品质的录音。
方案二：采用电动式锥形纸盆扬声器电动式锥形纸盆扬声器的工作实际上是把一定范围内的音频电功率讯号通过换能方式转变为失真小并具有足够声压级的可听声音。
同时该种扬声器可以将声音信号转换为电信号。
综合比较，因设计要求用扬声器兼作话筒和喇叭，方案二的设计效果优于方案一，因此采用方案二。
双工对讲机的设计与制作
目录一、设计目的 (5)二、电路原理图 (5)三、电路功能 (6)四、工作原理 (6)五、调试方法 (7)六、设计总结 (8)一、设计目的1.掌握对讲机的设计、调试方法和有关集成电路的使用方法.2.通过理论设计和实验调试的任务，加深对模电基础知识的理解，提高学生分析解决实际问题的能力。
二、电路原理图三、电路功能采用集成运算放大器F007和集成线性功率电路5G37组成的双工对讲机，不必用开关进引收发转换，整机电路简单可靠，价廉，效果良好。
可在长达100米左右的线路中使用。
加装二－四线平衡转换器，可实现有线广播对讲会议。
四、工作原理a)讲机电路如图例－6（a）所示。
对讲机前置放大器是由F007组成的差电路。
扬声器（R2）与电阻R1（8Ω），R3（10kΩ）,R4(10kΩ)组成电桥电路。
由于电桥电阻远小于差动放大器的输入电阻，故差动放大器对电桥的负载效应可以不考虑。
因为R7＝R8，R5＝R6，所以差动放大器输出电压υo=－R7/R5(V2－V1)是电桥的输出电压。
电桥的输出电压V2－V1＝，式中δ＝ΔR/R，R是扬声器部讲话时的等效电阻（8Ω），ΔR是对准扬声器讲话时的电阻变化量。
当ΔR很小，即δ很小时，V2－V1＝V3δ/4可见差动放大器的输出信号与扬声器电阻相对变化率成正比。
当自方对准扬声器讲话时，ΔR≠0，电桥失去平衡，V2－V1≠0，该信号经过F007电压放大，再经5G37功率放大，传输到对方扬声器去，即对方就可听见自方的讲话声音。
因此此时，对方没有对准扬声器讲话，故对方ΔR＝0，电桥输出信号为零，或者说对方的差动放大器输出信号为零，所以不会干扰自方讲话。
反之亦然，这就实现了双工对讲互不影响的作用。
图中扬声器兼作话筒和喇叭。
b)图例－6（a）中R10，R11，R12为功放偏置电路，调节R10，使功率输出达到最大值。
R14，C3组成消振电路。
防止电路产生高频自激。
电路的闭环增益取决于C2，R13。
模电课程设计双工对讲机的设计
模电课程设计---双工对讲机的设计河南理工大学万方科技学院模拟电子技术课程设计报告书题目：双工对讲机的设计专业：电气工程及其自动化班级：电气11-1班姓名：程珍珍学号：1116301143指导教师：郭宇摘要双工对讲机是移动通信中一个重要的分支,应用非常广泛,无线电对讲机和其它无线通信工具(如手机)其市场定位各不相同,难以互相取代,还将长期使用下去。
本次课程设计，我研究设计了一款双工对讲机。
从工作原理出发,通过现有学习到的电子系统设计方法, 确立了完整具体的方案。
在具体的硬件设计实现上,分成信号输入、信号放大电路、消侧音电路、输出电路四部分，分别对各个功能模块以信号、控制为联系进行设计。
在硬件设计上,通过主要三极管等器件将各功能模块有机地组织起来共同完成系统需要的功能。
其主要原理为甲方声音信号经过放大电路放大后进入消侧音电路，在消侧音电路的C极端接出一个与乙方进行信号传输的接口，甲方经消侧音后的信号进入功率放大电路并最后由扬声器输出。
乙方电路同甲方，并也在消侧音电路的C极端接出一个与乙方进行信号传输的接口，用导线将两端口相连，信号可经线由甲方传到乙方，并最后通过功率放大器从乙方扬声器传出，而本方由于经过了消侧音电路，无法听见自己的声音。
同理乙方声音从甲方传出，本方听不见自己的声音。
关键词：信号放大三极管消侧音目录一、系统概述 (1)1.1设计背景 (1)1.2设计目的及意义………………………………………………………………1.3系统原理简介…………………………………………………………………1.4本人工作概述…………………………………………………………………二、设计任务与要求……………………………………………………………………三、系统电路原理框图…………………………………………………………………四、单元电路设计………………………………………………………………………4.1系统电路框图……………………………………………………………………4.2单元电路设计……………………………………………………………………4.2.1放大电路设计………………………………………………………………4.2.2消侧音电路设计……………………………………………………………4.2.3功率放大电路设计…………………………………………………………4.2.4 9V稳压电源的设计………………………………………………………五、仿真与分析…………………………………………………………………………5.1仿真条件…………………………………………………………………………5.2仿真原理图………………………………………………………………………5.3仿真波形图………………………………………………………………………六、实验设计改进………………………………………………………………………七、心得体会……………………………………………………………………………八、参考文献……………………………………………………………………………附录1 系统电路原理图…………………………………………………………………附录2附录3双工对讲机的设计报告一、系统概述1.1设计背景所谓双工对讲，是指使用双方可以同时讲话（就像平日我们打免提电话一样），而不用互相通过开关切换来一讲一听，实用非常方便。
双工对讲机电路设计
双工对讲机的设计一、总体方案的选择1.双工对讲机介绍半双工即Half duplex Communication，是指在通信过程的任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在。
采用半双工方式时，通信系统每一端的发送器和接收器，通过收/发开关转接到通信线上，进行方向的切换，因此，会产生时间延迟。
收/发开关实际上是由软件控制的电子开关。
全双工即Full Duplex Transmission,指同时发生在两个方向上的一种数据传输方式。
自动协商。
交换机上有Duplex灯，如果亮表示工作在全双工方式。
目前绝大多数的交换机均能自动识别与支持双工方式，无需手工设置。
2．拟定系统方案框图图1-1双工对讲机设计框图3.方案的分析和比较方案一采用电桥构成测量电路，对由扬声器产生的微弱信号进行测量，然后经过集成运放741进行电压放大，然后再经集成运放TDA2030进行功率放大，推动扬声器工作。
图1－2电桥双工对讲机原理图方案二直接放大电路信号，由扬声器产生的微弱信号直接进行，然后经过集成运放741进行电压放大，然后再经集成运放TDA2030进行功率放大，推动扬声器工作，进而完成双工对讲。
图1－3直接双工对讲机原理图1.3设计方案详细描述：1.3.1方案比较一、方案一的设计方案较比完善，方案一通过电阻桥的不，测量微弱信号，进行差分放大。
采用差分输入，如果有燥声就可以抑制。
对差模信号进行放大，有效的保护了，应用的信号。
二、通过简易图的比较，方案二是比较容易实现的，是对扬声器中的微弱信号用电桥进行测量要求电桥要达到平衡，这在一般的电路板制作中比较难以实现。
三、从经济上看，两种设计思路所用的材料想差不多。
所用的费用也基本一样。
因此本设计采用方案一，具体过程如下：考虑到实际状况，用话筒作为声音信号的接受和转换装置，然后通过集成运放对话筒中微弱的电信号进行功率放大，最后由扬声器将放大后的电信号转化为声音信号输出，从而实现甲乙双方的短距离通话，这只是实现了“单工”对讲，即有一方只能说而另一方只能听。
双工对讲机课设报告
双工对讲机课设报告1.选题背景：1.1背景介绍：随着现代通讯技术的发展，人们之间的联系越来越广泛，手机、电话在这种时刻起到了不可替代的作用。
然而这些通讯工具都需要通讯中转（即移动通讯公司的服务），在远距离通讯非常实用，但若是近距离的话就显得有些大材小用了，昂贵的花费对一般用户来说可不是小意思。
这时，对讲机就凸显出了它得天独厚的优势。
它使用方便，用法简单，价格便宜，而且一次购买可终生受用，只要提供所需电源即可。
这就为用户节省了大量的花费，在短距离通讯中普遍得到应用。
对讲机一般分为半工、半双工、双工三种。
本设计是一种有线双工对讲机，主要用于较短距离通讯。
1.2设计任务与要求:元件使用内置图夫尔和集顺利放及电阻、电容等，同时实现甲、乙双方异地有线通话对讲功能；1)用扬声器库塞县话筒和啦叭，双向对谈，互不影响；2)电源电压选用+9v，输出功率≥0．5w，工作可靠，效果良好；3)设计电路所需的直流稳压电源（即+9v电源）；2.方案论证：2.1设计原理：本设计主要使用扬声器库塞县话筒和喇叭做为人音频信号的收集拒绝接受切换上装置，集成运放及电阻、电容等构成对微弱声音信号的前置放大电路，对信号进行适当的放大，再由集成功放及电阻、电容等构成功率放大电路对经前置放大的音频信号进行功率放大，然后推动扬声器工作，从而实现异地有线通话。
本双工对讲机的设计框图如下：甲声电切换电路前置放大器功率放大器直流电源电路功率放大器前置放大器声电切换电路乙图2-1对讲机设计框图2.2方案挑选：2.2.1方案一：使用电桥形成测量电路，对由扬声器产生的些微信号展开测量，然后经过内置图夫尔ua741展开电压压缩，然后再经内置图夫尔386d展开功率放大，促进扬声器工作。
电路图设计例如第三章图一所而立。
图2-1-1方案一原理图该电路的设计虽然考虑到了所有设计建议，电路结构也比较简单，但是此方案存有三个瑕疵：一就是用扬声器库塞县话筒和喇叭，在理论上可取，但实际中同时实现可能性不低，通常的扬声器感应器声音信号的灵敏度不是很高，通常超过没比较理想的效果；二是对扬声器中的些微信号用电桥展开测量建议电桥必须达至均衡，这在通常的电路板制作中比较难以实现；三就是该电路中两个扬声器在同一电路中，一边的声音信号对另一边都会产生影响，这就是该电路的最小瑕疵。
电气电子毕业设计367模拟电子课程设计报告——双工有线对讲机(终章)
双工有线对讲机前言1．我们的模拟电子技术课程设计对所学的基础理论知识是一次实践检测的过程。
本次实验课题为双工有线对讲机，完成对多路对讲机的设计、装配与调试。
讲话扬声器通过讲话多路开关把信号送入放大系统，然后经过听话多路开关送入用作听话的扬声器，如果讲话扬声器和听话扬声器的功能互换时，对应的地址也应互换。
系统中还设置禁止使用端，在不使用对讲系统时，该禁止端使讲话多路开关和听话多路开关停止工作。
该系统扩展后可实现——医院病房病员呼唤机。
2．下面我来介绍以下全双工和半双工。
交换机的全双工是指交换机在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。
目前的交换机都支持全双工。
全双工的好处在于迟延小，速度快。
提到全双工，就不能不提与之密切对应的另一个概念，那就是“半双工”，所谓半双工就是指一个时间段内只有一个动作发生，举个简单例子，一天窄窄的马路，同时只能有一辆车通过，当目前有两量车对开，这种情况下就只能一辆先过，等到头儿后另一辆再开，这个例子就形象的说明了半双工的原理。
早期的对讲机、以及早期集线器等设备都是实行半双工的产品。
随着技术的不断进步，半双工会逐渐退出历史舞台。
采用集成运放和集成功放及阻容元件等构成对讲机电路，实现双方异地有线通话对讲；用扬声器兼作话筒和喇叭——即全双工。
在实验理论过程中，我们既可以验证模拟电路理论的正确性和使用性，又可以在此过程中间发现理论中没有遇到过的问题，形成新的解决问题的思路。
通过试验方案的比较与调试，最终取得了成功。
可以采用以下方法给对讲机供电：1、3节干电池串联。
2、市售的电源适配器（如果你有录音机、无绳电话等的电源适配器也可以用，手机充电器的也行）。
3、自制直流电源（不如买一个便宜）。
如果你有充电器也可采用蓄电池。
1 实验介绍1.1实验设计的意义有线对讲机在日常生活中应用广泛。
有线对讲机原理简单，设计方便，制作简易，成本低。

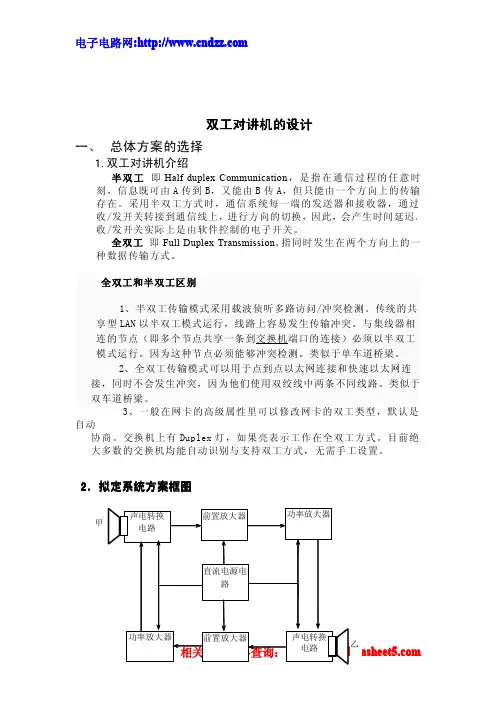

双工对讲机设计
