电网接地
电网中性点接地方式及选择要求
电网中性点接地方式及选择要求电网中性点接地方式及选择要求三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。
中性点接地方式涉及电网的安全牢靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。
一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。
因此，在变电所的规划设计时选择变压器中性点接地方式中应进行实在分析、全面考虑。
【电网中性点接地方式及选择要求】我国110kV及以上电网一般采纳大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采纳不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压上升不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能快速动作于跳闸，切除故障，系统设备承受过电压时间较短。
因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。
6～35kV配电网一般采纳小电流接地方式，即中性点非有效接地方式。
近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的加添，如不实行有效措施，将危及配电网的安全运行。
中性点非有效接地方式重要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。
1中性点不接地方式适用于单相接地故障电容电流IC10A，以架空线路为主，尤其是农村10kV配电网。
此类型电网瞬间单相接地故障率占60%～70%，希望瞬间接地故障不动作于跳闸。
其特点为：单相接地故障电容电流IC10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；【电网中性点接地方式及选择要求】通讯干扰小；单相接地故障时，非故障相对地工频电压上升31/2UC，此系统中电气设备绝缘要求按线电压的设计；当IC10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。
电网中性点接地方式简介
电网中性点接地方式简介1. 引言在电力系统中，中性点接地（Neutral Grounding）是非常重要的概念。
中性点是指交流电网中相和相之间连接的点，而中性点接地是将这个点通过接地装置与大地连接起来的过程。
电网中性点接地方式不仅与系统的安全运行直接相关，还对电网的可靠性、经济性和可扩展性有着重要的影响。
因此，选择合适的中性点接地方式对于电力系统的设计和运行具有至关重要的意义。
本文将介绍电网中性点接地的基本概念以及常见的接地方式。
2. 中性点接地的意义2.1 安全性通过中性点接地，故障电流可以通过接地装置回流到大地，避免电网出现接触电压，保护人身安全。
2.2 故障识别中性点被接地后，电网中会出现零序电流，这种电流可以帮助快速识别故障发生的位置，提高故障定位的准确性和速度。
2.3 经济性中性点接地的方式会对电网的经济性产生影响。
合理选择接地方式可以降低故障损失、减少设备抢修时间、提高设备可靠性，从而降低电网运行成本。
3. 中性点接地方式3.1 系统接地方式系统接地方式是将电网的中性点通过接地装置直接连接到大地，常见的系统接地方式有以下几种：•TT接地方式：中性点通过接地电阻连接到大地，形成“中性点-电阻-大地”的回路。
•TN接地方式：中性点通过接地电阻和设备外壳连接到大地，形成“中性点-电阻-大地-设备外壳”的回路。
TN接地方式又分为TN-S、TN-C和TN-C-S三种。
•IT接地方式：中性点通过接地变压器连接到大地，形成“中性点-接地变压器-大地”的回路。
3.2 无效接地方式与系统接地方式相对应的是无效接地方式，即不将中性点连接到大地，而是通过一些特殊的装置将零序电流屏蔽在系统内部。
常见的无效接地方式有以下几种：•Arc suppression coil（ASC）接地方式：通过串联接地电感来阻抗化更高的零序电流，使其在系统内部形成环回，从而实现无效接地。
•Solid grounding 接地方式：采用较低阻抗的接地方法，将零序电流缩小到一定程度，从而降低故障电流对系统的影响。

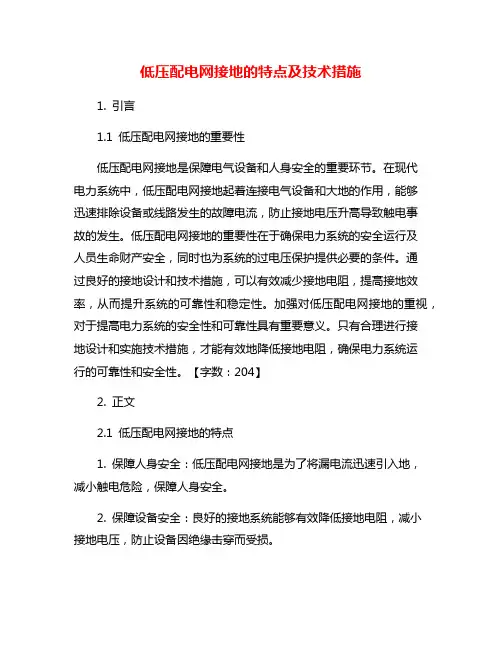

低压配电网接地的特点及技术措施
低压配电网接地的特点及技术措施1. 引言1.1 低压配电网接地的重要性低压配电网接地是保障电气设备和人身安全的重要环节。
在现代电力系统中，低压配电网接地起着连接电气设备和大地的作用，能够迅速排除设备或线路发生的故障电流，防止接地电压升高导致触电事故的发生。
低压配电网接地的重要性在于确保电力系统的安全运行及人员生命财产安全，同时也为系统的过电压保护提供必要的条件。
通过良好的接地设计和技术措施，可以有效减少接地电阻，提高接地效率，从而提升系统的可靠性和稳定性。
加强对低压配电网接地的重视，对于提高电力系统的安全性和可靠性具有重要意义。
只有合理进行接地设计和实施技术措施，才能有效地降低接地电阻，确保电力系统运行的可靠性和安全性。
【字数：204】2. 正文2.1 低压配电网接地的特点1. 保障人身安全：低压配电网接地是为了将漏电流迅速引入地，减小触电危险，保障人身安全。
2. 保障设备安全：良好的接地系统能够有效降低接地电阻，减小接地电压，防止设备因绝缘击穿而受损。
3. 提高系统运行可靠性：通过有效接地可以减小设备和线路的绝缘老化速度，延长设备寿命，提高系统运行可靠性。
4. 减小雷击影响：合理的接地设计可以有效引导雷电入地，减小雷击损坏的可能性，保护设备和系统。
5. 降低接地电阻：降低接地电阻是提高接地效果的关键，可以通过选择合适的接地材料和施工工艺来实现。
6. 良好的接地系统设计能够提高配电系统的抗干扰能力，减小系统的故障率，确保系统的稳定运行。
低压配电网接地的特点主要体现在保障人身和设备安全、提高系统可靠性、减小雷击影响以及降低接地电阻等方面。
合理的接地系统设计和技术措施对提高低压配电网的安全性和可靠性起着重要作用。
2.2 技术措施一：接地系统设计低压配电网接地的特点是非常重要的，接地系统设计是其中一个关键的技术措施。
在设计接地系统时，首先需要考虑低压配电网的整体布局和结构，以确保接地系统能够有效地将电流引入大地。
低压配电网接地的特点及技术措施
低压配电网接地的特点及技术措施
低压配电网的接地是指将低压配电网设备、线路等的金属部件连接到地面形成一个导电通路的过程。
低压配电网接地的主要目的是保障人身和设备安全，防止电气设备绝缘受损，保障供电可靠性。
低压配电网接地的特点主要有以下几个方面：
1、低电压：低压配电网的电压通常在380V以下，因此其接地的电位较低，且电流较小。
2、设备较多：低压配电网中设备较为分散，需要对每个设备进行接地。
3、防雷保护：低压配电网中的设备通常需要进行防雷保护，因此其接地需要与防雷接地一起考虑。
为了确保低压配电网的接地效果，需要采取一些技术措施，如下所述：
1、选用合适的接地电阻：接地电阻的大小直接影响接地系统的效果，因此需要选用合适的接地电阻。
一般情况下，低压配电网的接地电阻应保持在10Ω以下。
2、对接地系统进行定期检测：接地系统需要定期检测，以确保其有效性。
检测内容包括接地电阻测试、接地网的绝缘测试、接地网的连通性测试等。
4、设备接地应规范化：低压配电网中的设备需要进行接地，应按照规范要求进行接地。
特别是对于重要设备，应采用双重或多重接地，以确保其安全可靠。
5、维护保养：接地系统需要定期进行维护保养，包括清理接地网表面的杂草、保持接地电阻的干燥等，以确保其持久有效。
总之，低压配电网接地是一项重要的安全措施，需要在规范要求下进行设计、施工和维护。
通过上述技术措施，可以确保低压配电网接地的持久有效，保障人身和设备安全。
低压配电网接地的特点及技术措施
低压配电网接地的特点及技术措施
低压配电网接地是指将电力系统的金属设备（如发电机、变压器、开关设备等）与大
地连接起来，以实现电力系统的安全运行和保护设备免受电击的技术措施。
低压配电网接
地的特点如下：
1. 安全性：低压配电网接地可以有效降低电力系统的接触电压，防止人体触电事故
的发生，保护人身安全。
2. 电力系统的可靠性：低压配电网接地可以提高电力系统的可靠性，减少电力故障，确保电力系统正常运行。
3. 对设备的保护作用：低压配电网接地可以降低设备的绝缘电压，保护设备免受电击，延长设备的使用寿命。
为了实现低压配电网接地的效果，需要采取一系列的技术措施，包括：
1. 接地系统设计：根据电力系统的特点和需求，设计合理的接地系统，包括接地导
线的材质、截面积、敷设方式等方面的考虑。
2. 接地电阻的控制：接地电阻是衡量接地系统性能的重要指标，需要通过合理的设
计和施工措施，控制接地电阻在允许范围之内。
3. 接地回路的敷设：确保接地回路连通，保证接地系统的正常运行。
4. 接地装置的选择：根据不同的需求和实际情况，选择适当的接地装置，如接地线、接地极、接地装置等。
5. 接地系统的维护和检测：定期对接地系统进行维护和检测，及时修复接地系统的
故障，确保其正常运行。
6. 接地系统的标志和警示：通过标志和警示牌等方式，有效提醒人们注意接地系统
的存在，并防止人们对接地系统造成意外伤害。
低压配电网接地具有安全性、可靠性、设备保护和稳定性等特点，通过合理的设计和
实施技术措施，可以有效实现低压配电网接地的效果，确保电力系统的正常运行和人身安全。

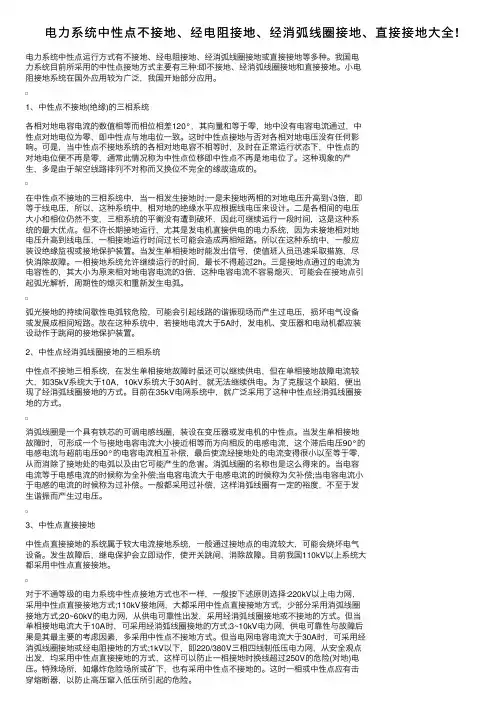

电力系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地大全!
电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。
我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。
⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。
1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。
这时中性点接地与否对各相对地电压没有任何影响。
可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。
这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。
在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。
⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。
但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。
所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。
当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。
⼀相接地系统允许继续运⾏的时间，最长不得超过2h。
三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。
弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。
故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。
2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。
电网三种接地方法
三种接地方法的特点6.2.1 中性点不接地系统的特点：①在发生单相接地时，全系统都将出现零序电压。
②在非故障相的元件上有零序电流，其数值等于本身的对地电容电流，电容性无功功率的方向为由母线流向出线，即零序电流超前零序电压90°。
③在故障线路上，零序电流为全系统非故障元件对地电容电流之总和，数值一般较大，电容性无功功率的实际方向为由线路流向母线，即零序电压超前零序电流90°。
6.2.2中性点经消弧线圈接地系统的特点：①当采用完全补偿方式时，流经故障线路和非故障线路的零序电流都是本身的电容电流，电容性无功功率的实际方向都是由母线流向出线，在这种情况下，利用稳态零序电流的大小和功率方向都无法判断出哪一条线路上发生了故障。
②当采用过补偿方式时，流经故障线路的零序电流将大于本身的电容电流，而电容性无功功率的实际方向仍然是由母线流向线路，和非故障线路的方向一样，在这种情况下，首先就不能用功率方向来判断故障线路；其次由于过补偿度不大，也很难利用零序电流大小的不同来找出故障线路。
6.2.3中性点经电阻接地系统的特点：①可以有效地抑制弧光接地过电压。
这对运行多年的、设备绝缘弱点较多的老电网，或具有直配发电机的电网，或绝缘较低的电缆网络，均有提高运行安全可靠性的明显作用。
②可以降低设备绝缘水平，提高经济效益。
对于电缆、干式变压器等投资较高的设备，降低绝缘水平的经济效益十分明显。
③运行方式灵活。
为提高城市电网的供电可靠性，不少用电线路及用户常由多路电源供电，在线路切换时，往往会改变系统的电容电流，从而影响消弧线圈的调谐方式，而采用中性点经电阻接地方式，则无此弊病。
④发生永久接地时，能迅速切除故障，具有明显的安全性。
可以防止间隙性电弧接地过电压和谐振过电压等对设备的损害。
电网及电力系统的接地
绿色接地技术旨在减少接地系统对环境的影响，包括减少材料消耗、降低污染和提高能源效率等方面 。例如，采用可回收材料制作接地极、优化接地系统设计以减少能源消耗等。这些绿色技术的应用将 有助于实现可持续发展和环境保护的目标。
THANKS
感谢观看
详细描述
新型接地材料具有更高的导电性能、耐腐蚀性和环保性，能够提高接地系统的稳定性和 寿命，降低维护成本。目前，科研人员正在研究的新型接地材料包括碳纤维复合材料、
钛合金等。这些新型材料的出现将为电网及电力系统的接地技术带来革命性的变化。
智能化接地系统的研究和应用
总结词
智能化接地系统的研究和应用是未来电网及电力系统接地的另一个重要趋势。
04
电网及电力系统接地的应 用实例
高压输电线路的接地设计
总结词
高压输电线路的接地设计是保障电力系统安全稳定运行的重 要措施。
详细描述
在高压输电线路中，接地设计的主要目的是保护线路设备和 人身安全，防止雷击、过电压等对线路造成损害。接地设计 包括杆塔接地、避雷线接地等方面，需要根据线路的实际情 况进行合理的设计和选择。
通过接地可以迅速导走雷电过 电压或操作过电压，避免对人
身造成伤害。
保障设备安全
接地能够防止设备受到过电压 的损坏，提高设备的稳定性和 可靠性。
提高系统稳定性
良好的接地系统能够提高电力 系统的稳定性，减少系统振荡 和故障。
维护系统正常运行
接地系统能够维护电力系统的 正常运行，避免因不合理的接
地导致系统故障。
接地系统的优化设计
接地系统的联合设计
对于大型电力系统，应采用联合接地方式，将雷电保护、防雷接 地和工作接地等整合在一起，实现优化设计。
