110KV变电站主接地网与构筑物防雷接地作业指导书
施工方案工程名称：遵义苏州110kV变电站新建工程施工方案名称：接地系统安装施工方案编制单位：遵义苏州110kV变电站新建工程项目部编制人：审核：批准：贵州电力建设第一工程公司送变电分公司遵义苏州110kV变电站新建工程项目部编制时间2011 年08 月02 日目录1 工程概况及适用范围 (1)1.1 工程概况 (1)1.2 适用范围 (1)2 编写依据 (1)3 作业流程 (2)3.1 作业（工序）流程图 (2)图3-1作业流程图 (2)4 安全风险辨析与预控 (2)5 作业准备 (3)5.1 人员配备 (3)5.2 主要工器具及仪器仪表配置 (3)6 作业方法 (4)6.1主接地网安装 (4)6.2 变电站构筑物防雷安装 (6)6.4一次设备接地安装 (6)7 质量控制措施及检验标准 (7)7.1 质量控制措施 (7)7.1.1 专人监控 (7)7.1.2 严格控制焊接质量 (7)7.1.3 接地深井施工 (7)7.1.4 设备接地施工 (7)7.2质量控制表单 (8)7.3质量检验 (8)1 工程概况及适用范围1.1 工程概况1)电压等级：110/10kV；主变总容量为3×50MVA；本期容量为2×50MVA。
2)110kV出线最终4回，本期建成2回，备用2回,单母分段接线。
3)10kV终期出线30回，本期出线20回，出线方向主要是苏州片区。
4)10kV电容器:本期容量4×4.2Mvar。
5)水平接地体采用-50×5热镀锌扁钢，垂直接地体采用Φ70热镀锌钢管加工，设备接地采用-50×5热镀锌扁钢，深井接地极采用Φ50热镀锌钢管。
6)本站接地电阻设计要求值为0.658Ω。
1.2 适用范围本施工方案适用于遵义苏州110kV变电站新建工程主接地网、构筑物避雷、二次接地网等接地系统安装作业。
2 编写依据表2-1 引用标准及规范名称3.1 作业（工序）流程图图3-1作业流程图4 安全风险辨析与预控表4-1 安全风险辨析及预控措施检查表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

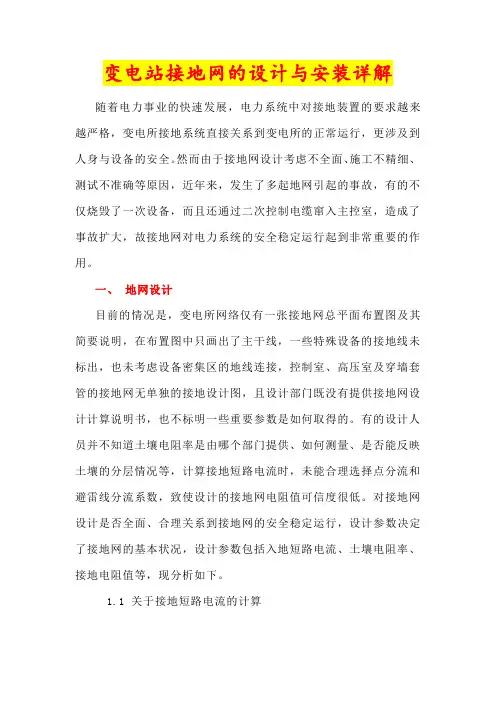

9.变电站接地网的设计与安装详解
变电站接地网的设计与安装详解随着电力事业的快速发展，电力系统中对接地装置的要求越来越严格，变电所接地系统直接关系到变电所的正常运行，更涉及到人身与设备的安全。
然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因，近年来，发生了多起地网引起的事故，有的不仅烧毁了一次设备，而且还通过二次控制电缆窜入主控室，造成了事故扩大，故接地网对电力系统的安全稳定运行起到非常重要的作用。
一、地网设计目前的情况是，变电所网络仅有一张接地网总平面布置图及其简要说明，在布置图中只画出了主干线，一些特殊设备的接地线未标出，也未考虑设备密集区的地线连接，控制室、高压室及穿墙套管的接地网无单独的接地设计图，且设计部门既没有提供接地网设计计算说明书，也不标明一些重要参数是如何取得的。
有的设计人员并不知道土壤电阻率是由哪个部门提供、如何测量、是否能反映土壤的分层情况等，计算接地短路电流时，未能合理选择点分流和避雷线分流系数，致使设计的接地网电阻值可信度很低。
对接地网设计是否全面、合理关系到接地网的安全稳定运行，设计参数决定了接地网的基本状况，设计参数包括入地短路电流、土壤电阻率、接地电阻值等，现分析如下。
1.1 关于接地短路电流的计算电力行业标准DL/T 6211997中的计算公式为 I =（Imax - In）(1 - Kel) 和 I = In(1 - Ke2)，取其最大值，式中I为接地短路电流，即通过接地网进行散流的电流。
Imax为接地短路时的最大接地短路电流，上述公式仅适用于有效接地系统，该值可向运行部门或继电保护部门索取，也可自己计算，一般采用单相接地时，最大运行方式下的最大短路接地电流。
In 为发生最大接地短路时，流往变电所主变压器中性点的短路电流。
当所内主变压器中性点不接地时，In = 0，此是上述可简化为 I = Imax（1 - Kel）；当变压器只有1个中性点，发生所内接地时， In =30%Imax，有2个中性点时，In约等于50% Imax，实际值应以继电保护部门计算和实测为准。
规范变电站接地线装置的装设
规范变电站接地线装置的装设
需遵循以下步骤：
1. 接地线的选型：根据变电站的规模和设计要求，选择合适的接地线型号和材料，具体需要满足电流容量、耐腐蚀性能等要求，并遵循国家相关标准和规范。
2. 接地线的布设：按照设计要求，在变电站周围设置接地网，布设接地线。
接地线应呈均匀分布，互相平行且相互交错，避免交叉搭接。
3. 接地线的焊接：将接地线与接地网相连接，焊接牢固。
焊接接头一般采用碳化硅热缩套管加热的方式，确保接地线与接地网的电气连接可靠。
4. 接地线的埋深：接地线埋入地下的深度要符合设计要求，一般不少于0.8米，以确保接地线的安全性和稳定性。
5. 接地线的标识：对接地线进行标识，标明线号、起止点等信息，便于日后维护和管理。
6. 接地线的检测：接地线安装完成后，要进行必要的检测和验证，确保接地线的电阻符合设计要求。
总之，规范变电站接地线装置的装设，需要严格按照国家相关的标准和规范进行操作，确保接地系统的安全可靠性。
第 1 页共 1 页。
规范变电站接地线装置的装设模版
规范变电站接地线装置的装设模版一、引言接地线装置是变电站中非常重要的设备之一，其主要功能是确保电气设备及人员的安全。
为了保证接地线装置的安全可靠性，必须按照一定的规范和标准进行装设。
本文将针对变电站接地线装置的装设进行规范化介绍，以确保其合理可行性和一致性。
二、基本原则在进行接地线装置的装设时，应遵守以下基本原则：1. 安全可靠性原则：接地线装置的装设要确保电气设备和人员的安全，避免电击和火灾等危险。
2. 规范合理性原则：接地线装置的装设要符合国家相关标准，如《电气工程地基与接地设计规范》和《电气装置的接地装置设备选用与装设技术规程》等。
3. 经济可行性原则：接地线装置的装设要综合考虑成本和效益，选择合适的设备和材料。
三、接地线装置的选型和设计1. 选型：（1）接地线装置的选型应根据变电站的规模、负荷容量和运行环境等因素进行综合评估，选择合适的设备型号。
（2）接地线装置应具备良好的导电性能和抗腐蚀能力，可选用镀铜导体和镀锌钢丝等材料，以确保接地线的良好接地效果和长期稳定性。
2. 设计：（1）接地线的设计要满足电流大、接地电阻小的要求，以最大程度地保证设备和人员的安全。
（2）接地线的敷设要充分考虑电气设备的布置和运行条件，尽量避免与其他设备和管线的相互干扰。
（3）接地线的长度、截面积和电阻值等参数要根据变电站的具体情况进行计算和确定，可借助电气工程相关软件进行模拟和优化。
四、接地线装置的装设步骤1. 准备工作：（1）确保相关的安全防护设备齐全，如安全帽、绝缘手套等。
（2）清理施工现场，确保工作区域干净整洁，防止杂物造成安全隐患。
（3）检查相关工具和设备的完好性和可靠性，确保其正常工作。
2. 敷设接地线：（1）按照设计要求和施工图纸，确定接地线的敷设路径和固定方式。
（2）根据电气设备的布置和运行条件，合理选择接地线的敷设方式，如室内敷设可采用沟槽、穿管、电缆槽等，室外敷设可采用埋地、架空等。
（3）保持接地线的导通性，避免接地线的弯曲、折叠和拧绞。
南方电网公司110kV~500kV变电站标准设计接地系统部分
南方电网公司110kV~500kV变电站标准设计第三册接地系统部分第3册接地系统安装模块（G4-DQ-JDXT）示范目标：不同设备的接地方式统一；接地设置规范、可靠、美观。
3.1 质量目标地网埋深符合要求，回填土符合要求，接地网布置符合设计规范。
接地网施工符合标准要求；安装整齐、规格统一，符合规程规范。
3.2 设计要求（1）接地网的埋深一般采用0.8m。
电气设备上部接地引下线材质采用扁铜或多股铜绞线，全站应采用统一材质。
（2）主接地线在经过电缆沟、电缆隧道等都应在其下方绕过，不应断开，不得浇注在混凝土中。
（3）室内有设备的房间设明敷的环形接地线或临时接地端子，沿墙敷设的接地干线离地高度为0.2m，每隔1.5~2m固定一次。
（4）接地线由室外引入或在室内穿墙，过楼板处应用镀锌钢管保护。
（5）室内接地网可由站区接地网、电缆隧道、夹层及电缆沟的接地干线引入，但连接点不得少于两处。
（6）变电站内应敷设独立的二次接地网。
该接地网全网均由截面不小于100mm2的铜排构成，分为室内和室外二次接地网。
二次接地网应满足一下要求：a）沿二次电缆沟道敷设专用铜排，贯穿主控室、继保室至开关场地的就地端子箱、机构箱及保护用组合滤波器等处的所有二次电缆沟，形成室外二接地网。
该接地网在进入室内时，通过截面不小于100mm2的铜缆与室内二次接地网可靠连接，同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50mm2的铜缆与主接地网可靠连接接地。
开关场地的端子箱内接地铜排应用截面不小于50mm2的铜缆与室外二次接地网连接。
b）在主控室、继电器室屏柜下层的电缆室内，按屏柜布置的方向敷设首末端连接的专用铜排，形成继电器室的二次接地网。
继电器室内的二次接地网经截面不小于100mm2的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。
c）对于10kV保护下放于10kV高压室的，应在10kV高压室内的二次电缆沟中敷设截面不小于100mm2二次专用接地铜排，其末端在高压室内以截面不小于100mm2铜缆一点与变电站主地网引下线可靠连接，该铜排还应通过截面不小于100mm2铜缆与主控室、继电器室内二次接地网可靠连接，各10kV保护装置应用截面不小于4mm2的铜导线与该铜排可靠连接。
变电站接地网开挖部分规范
变电站站防雷及工作（保护）接地网开挖检查相关规程规范：
1、根据《电力设备接地设计技术规程》（SDJ8-79）第35条之规定“人工接地体，接地扁钢室外敷设时截面不小于48mm
2、厚度不小于4mm”；
2、根据《电气装置安装工程接地装置施工及验收规范》（GB50169-92）第2.4.2条之规定“接地扁钢与角钢焊接时，除应在其接触部位两侧进行焊接外，并应焊接由钢带弯成的弧型（或直角形）卡子，或直接由钢带本身弯成弧形（或直角形）与角钢焊接”；
3、根据《电力设备过电压保护设计技术规程》（SDJ7-79）和《电气装置安装工程接地装置施工及验收规范》（GB50169-92）第2.3.1条、第2.3.5条之规定“接地体顶面埋设深度不应小于0.6米”，“接地干线至少应在不同的两点与接地网相连接”。
4、根据《电力设备过电压保护设计技术规程》（SDJ7-79）第71条之规定“35kV以下高压配电装置构架或房顶不宜装避雷针。
装在构架上的避雷针应与主网连接，并应在其附近装设集中接地装置”。
1。
变电站接地施工标准高教课件
坏，应采取均压措施，并验算接触电位差和跨步电位差是否满足要求， 施工后还应进行测量和绘制电位分布曲线。
现行标准虽然放宽了对接地电阻值的规定，但并没有降低对接地 网整体性的严格要求，其实对接地网的安全性要求更高更全面了，这 就是接地设计必须遵循的原则和对接地网的考核要求。
公司对变电站接地网接地电阻要求不大于0.5Ω。
专业课件
6
晋煤供电
☆ 第二章 接地装置
※ 接地网型式
变电站接地网除应利用自然接地极外，应敷设以水平接地极为主的人工 接地网，并应符合下列要求:
1、人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径 不宜小于均压带间距的1/2 ，接地网内应敷设水平均压带，接地网的埋 设深度不宜小于O.8m 。
※ 接地装置安装施工工艺
工艺要求要点：
（1）接地体埋设深度应符合设计规定，当设计无规定时，不宜小于0.6m；
（2）钢接地体的搭接应采用搭接焊，搭接长度和焊接方式应满足下列规定：
①扁钢为其宽度的两倍（且至少3个棱边焊接。）
②圆钢为其直径的6倍（接触部位两边焊接）。
③圆钢与扁钢连接时，其长度为圆钢直径的6倍（接触部位两边焊接） 。
0.5Ω。
现行标准规定:虽然接地电阻可以适当加大,但不能超过5Ω,且应该按
定进行校验。但这不是说一般情况下接地电阻都可以采用5Ω，接地电阻放
宽是有附加条件的，这就是需要满足接地标准第6.2.2条的规定。即：防止
专业课件
转移电位引起的危害，应采取各种隔离措施，考虑短路电流非周期分量的
5
晋煤供电
☆第一章 变电站接地系统概述
2、接地网均压带可采用等间距或不等间距布置。 3、35kV 及以上变电站接地网边缘经常有人出入的走道处，应铺设沥 青路面或在地下装设2 条与接地网相连的均压带。在现场有操作需要的 设备处，应铺设沥青、绝缘水泥或鹅卵石。 4、6kV和10kV变电站和配电站，当采用建筑物的基础作接地极，且 接地电阻满足规定值时，可不另设人工接地。
变电站的防雷接地技术范本
变电站的防雷接地技术范本防雷接地技术在变电站的设计和运行中起着至关重要的作用。
良好的防雷接地系统可以有效地保护变电站设备和人员，降低雷击产生的破坏和损失。
下面将介绍几种常见的防雷接地技术范本，供参考。
1. 接地网的设计接地网是变电站防雷接地的主要组成部分，其设计应遵循以下原则：（1）地网形状应尽量接近正方形或长方形，以确保电流均匀分布。
（2）接地网的埋深应足够深，一般不少于1米。
（3）地网的网格尺寸应合理选择，一般取4～6米之间。
（4）地网的水平接地电阻应符合规范要求。
（5）地网内应设置足够多的接地电极，以提高接地效果。
（6）在地网周边设置导体带，以增加接地网的有效接地面积。
2. 接地电阻的降低为了降低接地系统的电阻，可以采取以下措施：（1）增加接地电极的数量和面积，可以通过并联多个接地电极来降低接地电阻。
（2）合理选择接地电极材料，如铜良好的导电性能可以降低接地电阻。
（3）采用混凝土埋地电极或化学接地电极等，可以提供更大的接地面积，从而降低接地电阻。
（4）在接地系统中添加辅助接地电极，如接闪电杆、接电杆等，可以有效地降低接地电阻。
3. 防雷设备的选择和安装防雷设备是变电站防雷接地系统的重要组成部分，正确选择和安装防雷设备可以有效地保护变电站设备和人员。
以下是几种常见的防雷设备和安装要点：（1）避雷针：应选择高效的避雷针，并安装在变电站的高处，如变压器、断路器、电缆等设备的周围。
（2）避雷器：应根据变电站设备的电压等级选择合适的避雷器，并正确安装在电力系统的进出口位置。
（3）避雷阻抗器：应选择合适的避雷阻抗器，并正确接入电力系统，以限制过电压的传播。
（4）接闪装置：应根据变电站设备的特点和雷击频率选择合适的接闪装置，并正确安装在设备上，以保护设备免受雷击的损害。
（5）接地引线：应选择导电性能良好的材料，并正确安装在设备上，以确保设备能够有效地接地。
4. 定期检测和维护为了保证接地系统的正常运行和安全性，需要定期进行接地系统的检测和维护。
