铝合金门窗主要材料技术参数表
铝合金门窗技术参数(18.11.1)
环球.金水湾二期铝合金门窗技术参数一、工程名称：环球.金水湾二、三期铝合金门窗工程二、工程地点：北城新区温凉河路与长沙路交汇处。
三、招标范围：东区G1~G5;西区G1~G8楼栋，具体施工内容见建筑图纸及工程量清单。
四、工期要求：进场时间和施工工期以接到甲方通知为准，按照甲方要求的合理工期进行施工。
五、设计依据及标准本工程设计、施工及验收标准均按国家现行有关标准及规范执行。
《铝合金建筑型材》GB/T5237.1-5237.5-2008《铝合金门窗》GB/T8479-2008《建筑装饰装修工程质量验收规范》GB50210-2001《建筑工程施工质量验收统一标准》GB50300-2001《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008《建筑外窗保温性能分级及检测方法》GB/T8484-2008《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2008《建筑玻璃应用技术规程》JGJ113-2009《建筑安全玻璃管理规定》2116号文及临沂地方规定等相关技术标准。
《镶玻璃构件耐火试验方法》GB/T125113-2006标准六、节能及其它技术设计要求：1.断桥隔热铝合金型材,65系列（5+12A+5+12A+6）；阳台推拉门断桥隔热铝合金型材（5+9A+5+9A+6）。
2.外窗（含阳台门）的气密性能等级不应低于国家标准《建筑外窗气密性能分级及检测方法》GB 7107规定的4级；保温性能中传热系数《1.8W/（m2•K）。
其单位缝长空气渗透量q1不大于1.0m3/(mh)；单位面积空气渗透量q2不大于3.0m3/(m2 h)。
3.面积大于1.5平方米的门窗均采用安全玻璃。
4、所有外窗玻璃均为无色中空玻璃。
5、窗台高度低于900的固定扇为5.0mm厚钢化玻璃。
6、外窗均安装纱窗。
7、建筑外墙上的门、窗的耐火完整性不小于0.5h。
8、开启方式说明：（1）北阳台处门连窗为平开外开窗；（2）厨房开启扇均为平开内开窗；（3）除上述外，其余外窗的开启扇均为平开内开窗；（4）与南、北阳台及部分卧室、客厅相连处为外开门及推拉门；（5）地下一层与窗井相连处为推拉门及平开内开窗；（6）门厅处为固定窗；（7）闷顶层及阁楼坡屋面处为天窗。

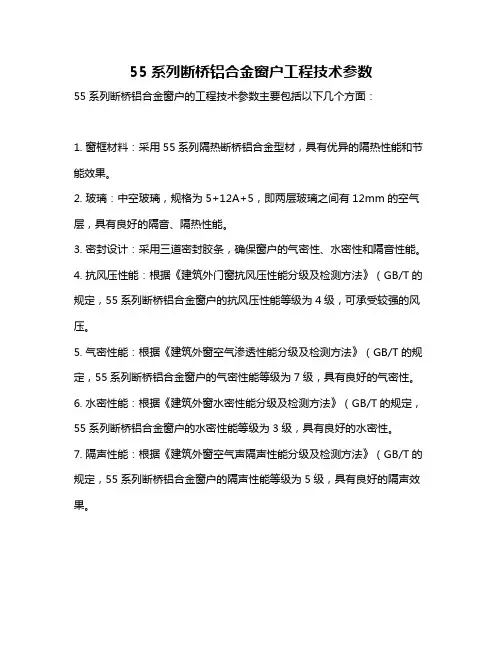

55系列断桥铝合金窗户工程技术参数
55系列断桥铝合金窗户工程技术参数
55系列断桥铝合金窗户的工程技术参数主要包括以下几个方面：
1. 窗框材料：采用55系列隔热断桥铝合金型材，具有优异的隔热性能和节能效果。
2. 玻璃：中空玻璃，规格为5+12A+5，即两层玻璃之间有12mm的空气层，具有良好的隔音、隔热性能。
3. 密封设计：采用三道密封胶条，确保窗户的气密性、水密性和隔音性能。
4. 抗风压性能：根据《建筑外门窗抗风压性能分级及检测方法》（GB/T的规定，55系列断桥铝合金窗户的抗风压性能等级为4级，可承受较强的风压。
5. 气密性能：根据《建筑外窗空气渗透性能分级及检测方法》（GB/T的规定，55系列断桥铝合金窗户的气密性能等级为7级，具有良好的气密性。
6. 水密性能：根据《建筑外窗水密性能分级及检测方法》（GB/T的规定，55系列断桥铝合金窗户的水密性能等级为3级，具有良好的水密性。
7. 隔声性能：根据《建筑外窗空气声隔声性能分级及检测方法》（GB/T的规定，55系列断桥铝合金窗户的隔声性能等级为5级，具有良好的隔声效果。
综上所述，55系列断桥铝合金窗户具有优异的隔热、隔音、气密、水密和抗风压性能，可满足不同建筑和家庭的需求。

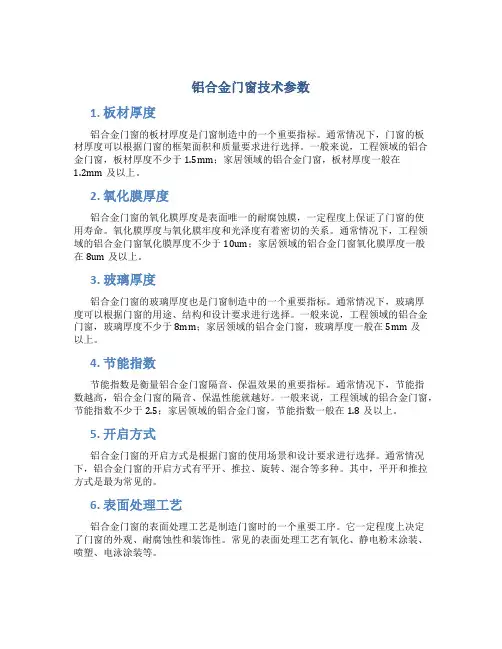

铝合金门窗技术参数(18.11.1)
铝合金门窗技术参数1. 板材厚度铝合金门窗的板材厚度是门窗制造中的一个重要指标。
通常情况下，门窗的板材厚度可以根据门窗的框架面积和质量要求进行选择。
一般来说，工程领域的铝合金门窗，板材厚度不少于1.5mm；家居领域的铝合金门窗，板材厚度一般在1.2mm及以上。
2. 氧化膜厚度铝合金门窗的氧化膜厚度是表面唯一的耐腐蚀膜，一定程度上保证了门窗的使用寿命。
氧化膜厚度与氧化膜牢度和光泽度有着密切的关系。
通常情况下，工程领域的铝合金门窗氧化膜厚度不少于10um；家居领域的铝合金门窗氧化膜厚度一般在8um及以上。
3. 玻璃厚度铝合金门窗的玻璃厚度也是门窗制造中的一个重要指标。
通常情况下，玻璃厚度可以根据门窗的用途、结构和设计要求进行选择。
一般来说，工程领域的铝合金门窗，玻璃厚度不少于8mm；家居领域的铝合金门窗，玻璃厚度一般在5mm及以上。
4. 节能指数节能指数是衡量铝合金门窗隔音、保温效果的重要指标。
通常情况下，节能指数越高，铝合金门窗的隔音、保温性能就越好。
一般来说，工程领域的铝合金门窗，节能指数不少于2.5；家居领域的铝合金门窗，节能指数一般在1.8及以上。
5. 开启方式铝合金门窗的开启方式是根据门窗的使用场景和设计要求进行选择。
通常情况下，铝合金门窗的开启方式有平开、推拉、旋转、混合等多种。
其中，平开和推拉方式是最为常见的。
6. 表面处理工艺铝合金门窗的表面处理工艺是制造门窗时的一个重要工序。
它一定程度上决定了门窗的外观、耐腐蚀性和装饰性。
常见的表面处理工艺有氧化、静电粉末涂装、喷塑、电泳涂装等。
7. 附件品质铝合金门窗的附件品质也十分重要，它直接关系到门窗的使用和安全。
一般来说，铝合金门窗的附件包括门锁、手柄、合页、密封条等。
附件品质要仔细核对是否有磕碰，看表面细节是否到位。
结束语综上所述，铝合金门窗的技术参数包括板材厚度、氧化膜厚度、玻璃厚度、节能指数、开启方式、表面处理工艺以及附件品质等。
购买铝合金门窗时，除了关注门窗的外表和价格，更要注重门窗的技术参数，从而买到品质更高、使用更长久的铝合金门窗。

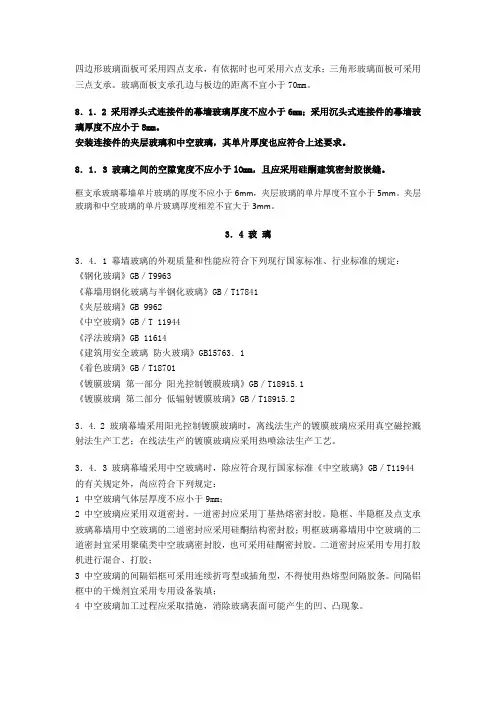

铝合金门窗玻璃技术参数
四边形玻璃面板可采用四点支承，有依据时也可采用六点支承；三角形玻璃面板可采用三点支承。
玻璃面板支承孔边与板边的距离不宜小于70mm。
8．1．2 采用浮头式连接件的幕墙玻璃厚度不应小于6mm；采用沉头式连接件的幕墙玻璃厚度不应小于8mm。
安装连接件的夹层玻璃和中空玻璃，其单片厚度也应符合上述要求。
8．1．3 玻璃之间的空隙宽度不应小于lOmm，且应采用硅酮建筑密封胶嵌缝。
框支承玻璃幕墙单片玻璃的厚度不应小于6mm，夹层玻璃的单片厚度不宜小于5mm。
夹层玻璃和中空玻璃的单片玻璃厚度相差不宜大于3mm。
3．4 玻璃3．4．1 幕墙玻璃的外观质量和性能应符合下列现行国家标准、行业标准的规定：《钢化玻璃》GB／T9963《幕墙用钢化玻璃与半钢化玻璃》GB／T17841《夹层玻璃》GB 9962《中空玻璃》GB／T 11944《浮法玻璃》GB 11614《建筑用安全玻璃防火玻璃》GBl5763．1《着色玻璃》GB／T18701《镀膜玻璃第一部分阳光控制镀膜玻璃》GB／T18915.1《镀膜玻璃第二部分低辐射镀膜玻璃》GB／T18915.23．4. 2 玻璃幕墙采用阳光控制镀膜玻璃时，离线法生产的镀膜玻璃应采用真空磁控溅射法生产工艺；在线法生产的镀膜玻璃应采用热喷涂法生产工艺。
3．4．3 玻璃幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》GB／T11944的有关规定外，尚应符合下列规定：1 中空玻璃气体层厚度不应小于9mm；2 中空玻璃应采用双道密封。
一道密封应采用丁基热熔密封胶。
隐框、半隐框及点支承玻璃幕墙用中空玻璃的二道密封应采用硅酮结构密封胶；明框玻璃幕墙用中空玻璃的二道密封宜采用聚硫类中空玻璃密封胶，也可采用硅酮密封胶。
二道密封应采用专用打胶机进行混合、打胶；3 中空玻璃的间隔铝框可采用连续折弯型或插角型，不得使用热熔型间隔胶条。
间隔铝框中的干燥剂宜采用专用设备装填；4 中空玻璃加工过程应采取措施，消除玻璃表面可能产生的凹、凸现象。

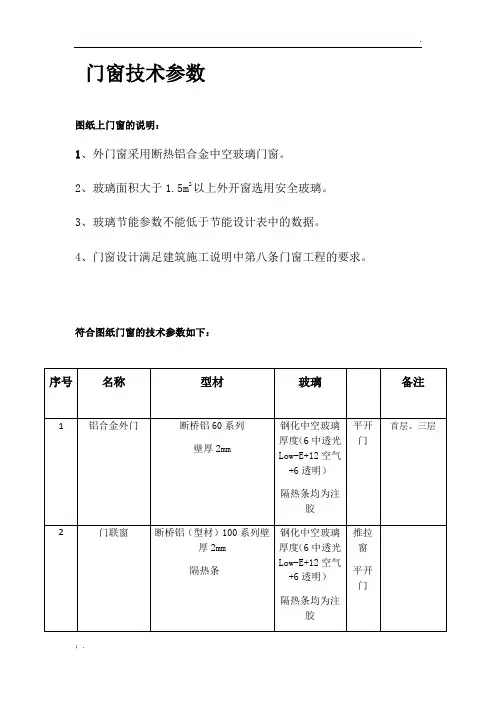

门窗技术参数(1)
图纸上门窗的说明：
1、外门窗采用断热铝合金中空玻璃门窗。
2、玻璃面积大于1.5m2以上外开窗选用安全玻璃。
3、玻璃节能参数不能低于节能设计表中的数据。
4、门窗设计满足建筑施工说明中第八条门窗工程的要求。
符合图纸门窗的技术参数如下：
序号
名称
型材
玻璃
备注
1
铝合金外门
断桥铝60系列
壁厚2mm
钢化中空玻璃厚度（6中透光Low-E+12空气+6透明）
4
百叶窗
型号38x25系列
外框壁厚1.2mm
叶片宽度8cm
厚1mm
首层
隔热条均为注胶
平开门
首层、三层
2
门联窗
断桥铝（型材）100系列壁厚2mm
隔热条
钢化中空玻璃厚度（6中透光Low-E+12空气+6透明）
隔热条均为注胶
推拉窗
平开门
3
普通窗断桥铝（型材）80系列壁 Nhomakorabea1.4mm
钢化中空玻璃厚度（6中透光Low-E+12空气+6透明）
隔热条均为注胶
推拉窗
1.5m2以上外开窗选用安全玻璃
铝合金门窗招投标文件技术参数
一、铝合金门窗的材料要求1.1一般规定除非特别说明，工程所有的铝型材、五金配件、玻璃、密封材料、硅酮构造密封胶为下述采用的国家或行业标准中规定的一等品及以上的品质。
所有型材、配件、密封材料均需要经审批并封样前方可使用。
铝合金门窗所用金属材料除不锈钢外，钢材应进展热浸锌(80g/m2〕处理。
隐框、半隐框窗或1m以上边长的无框玻璃与玻璃直接粘结承受风荷载作用的，所用的硅酮构造密封胶，应与接触材料相容。
(是否做相容性试验)1.2铝合金型材铝门窗用铝型材的化学成分、力学性能及尺寸精度应符合现行国家标准"铝合金建筑型材第1局部基材"〔GB/T5237.1〕的规定。
型材横截面尺寸允许偏差可按普通级执行，对有装配关系的尺寸，其允许偏差选用高精级或超高精级。
铝门窗主型材壁厚应经计算或试验确定，其中门型材截面主要受力杆件〔指扇型材、竖梃型材、横档型材、拼窗型材，或经计算为受力最大杆件〕最小实测壁厚应不小于2.0mm，门其它一般受力型材最小实测壁厚应不小于1.4mm；窗型材截面主要受力杆件〔指扇型材、竖梃型材、横档型材、拼窗型材，或经计算为受力最大杆件〕最小实测壁厚应不小于1.4mm。
玻璃压线等配套铝料最小实测壁厚应不小于1.0mm。
外平开门窗扇水平缝隙上方设滴水线条〔披水板〕。
所有门窗下框室侧翼緣有足够的挡水高度〔外高差宜大于30，特别是推拉门窗尤应重视〕，平开门窗下框应带排水槽。
湿法塞缝(即没有附框的)平开门窗洞口周边框料应采用上下脚。
铝合金型材外表处理应符合以下现行国家标准和规定：(1)"铝合金建筑型材第2局部阳极氧化、着色型材"(GB/T5237.2)。
阳极氧化膜厚度应不低于AA15级的要求。
(2)"铝合金建筑型材第3局部电泳涂漆型材"(GB/T5237.3)。
电泳涂层复合膜厚度应不低于B级≥16μm的要求。
(3)"铝合金建筑型材第4局部粉末喷涂型材"(GB/T5237.4)。
铝合金门窗技术参数
环球.金水湾二期铝合金门窗技术参数一、工程名称：环球.金水湾二、三期铝合金门窗工程二、工程地点：北城新区温凉河路与长沙路交汇处。
三、招标范围：东区G1~G5;西区G1~G8楼栋，具体施工内容见建筑图纸及工程量清单。
四、工期要求：进场时间和施工工期以接到甲方通知为准，按照甲方要求的合理工期进行施工。
五、设计依据及标准本工程设计、施工及验收标准均按国家现行有关标准及规范执行。
《铝合金建筑型材》GB/T5237.1-5237.5-2008《铝合金门窗》GB/T8479-2008《建筑装饰装修工程质量验收规范》GB50210-2001《建筑工程施工质量验收统一标准》GB50300-2001《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008《建筑外窗保温性能分级及检测方法》GB/T8484-2008《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2008《建筑玻璃应用技术规程》JGJ113-2009《建筑安全玻璃管理规定》2116号文及临沂地方规定等相关技术标准。
《镶玻璃构件耐火试验方法》GB/T125113-2006标准六、节能及其它技术设计要求：1.断桥隔热铝合金型材,65系列（5+12A+5+12A+6）；阳台推拉门断桥隔热铝合金型材（5+9A+5+9A+6）。
2.外窗（含阳台门）的气密性能等级不应低于国家标准《建筑外窗气密性能分级及检测方法》GB 7107规定的4级；保温性能中传热系数《1.8W/（m2•K）。
其单位缝长空气渗透量q1不大于1.0m3/(mh)；单位面积空气渗透量q2不大于3.0m3/(m2 h)。
3.面积大于1.5平方米的门窗均采用安全玻璃。
4、所有外窗玻璃均为无色中空玻璃。
5、窗台高度低于900的固定扇为5.0mm厚钢化玻璃。
6、外窗均安装纱窗。
7、建筑外墙上的门、窗的耐火完整性不小于0.5h。
8、开启方式说明：（1）北阳台处门连窗为平开外开窗；（2）厨房开启扇均为平开内开窗；（3）除上述外，其余外窗的开启扇均为平开内开窗；（4）与南、北阳台及部分卧室、客厅相连处为外开门及推拉门；（5）地下一层与窗井相连处为推拉门及平开内开窗；（6）门厅处为固定窗；（7）闷顶层及阁楼坡屋面处为天窗。
断桥铝合金技术参数
断桥铝合金技术参数
断桥铝合金是一种高强度、耐腐蚀、隔音隔热的建筑材料，广泛应用于建筑门窗、幕墙、阳光房等领域。
以下是其主要技术参数：
1. 材质：断桥铝合金采用高强度铝合金型材，包括6063-T5和6061-T6等。
2. 抗风压性能：断桥铝合金门窗的抗风压性能符合国家标准
GB/T7106-2008，能够承受风压强度为4.0kPa的风力。
3. 隔热性能：断桥铝合金门窗的隔热性能通过热工性能测试，
其热传导系数达到国家标准GB/T8484-2016的级别。
4. 防水性能：断桥铝合金门窗采用多道密封结构，确保其防水
性能符合中国建筑玻璃与工程玻璃质量标准GB/T17981-2000的要求。
5. 防火性能：断桥铝合金门窗也具有一定的防火性能，其耐火
极限可达到国家标准GB/T9978-2008的级别。
6. 耐腐蚀性能：断桥铝合金门窗采用阳极氧化、喷涂等表面处
理方式，具有优异的耐腐蚀性能，可用于潮湿、酸雨等环境下。
以上是断桥铝合金的主要技术参数，也是其成为当今建筑领域首选材料的重要原因。
- 1 -。
铝合金门窗技术标准
铝合金门窗技术标准一、原材料要求1、窗传热系数必须满足K≤2.8W/（㎡·K）；中空玻璃采用5+12A+5；气密性应不小于《建筑外窗气密性能分级及检测方法》GB/T7107-2002规定的4级。
2、铝合金型材要求：注：a、窗开启扇配置隐形纱窗（导轨铝合金壁厚≥1.2mm）。
b、涂层应保证颜色十年内无明显变化，即该铝合金成品应有喷涂厂家提供的10年品质保证证书。
2.1、铝合金门窗全部采用内扣条，扣条采用方扣条，扣条角接处采用45o拼缝，拼缝要求平滑，触摸无明显错台，并进行防水处理。
2.2、门窗下口应有排水槽（孔），并配备与型材颜色一致或相近的排水孔盖。
3.玻璃要求：3.1、窗玻璃5+12A+5中空浮法玻璃、5+12A+5中空防火玻璃；3.2、门玻璃6+12A+6中空浮法玻璃；3.3、卫生间外窗外玻片采用磨砂玻璃；3.4、中空玻璃必须设置分子筛，密封材料必须是中空玻璃聚硫密封胶和丁基密封腻子，中空玻璃冷条采用铝合金连续折弯，中空玻璃采用空气格。
3.5、玻璃须进行磨边、倒角处理。
玻璃的镶嵌应采用弹性良好的密封衬垫材料。
钢化玻璃的自爆需控制在3/1000以内。
所有玻璃周边不得有易造成裂纹的缺陷存在；3.6、以下情况必须使用安全玻璃：a、玻璃面积≥1.5㎡。
b、落地玻璃窗底边最终装修高度≤900mm的落地窗。
c、底边最终装修高度≤900mm的落地中空玻璃窗外玻璃片须采用防火玻璃，玻璃片防火等级为甲级。
d、图纸要求的其它使用安全玻璃（防火玻璃）的部位。
4.钢副框要求：4.1、本工程钢副框采用矩形钢附框，规格为20mm*40mm*1.5mm，内外做防腐处理，钢副框端头部位应有效封闭。
4.2、钢副框与墙体连接用尼龙胀栓连接，连接处须打胶。
4.3、铝合金框与钢副框连接采用机制螺纹的优质不锈钢螺栓、螺钉，尽量避免使用自攻钉。
4.4、铝合金与钢副框之间填充发泡剂，如发泡剂无法填充时预置遇水膨胀止水条。
4.5、门窗框与装饰面之间的缝隙，采用中性耐候硅酮密封胶密封，其施打高度及宽度均≥5mm。
铝合金门窗造价研究分析标准表
1.4mm
0.610
90推拉门断面
中横贴脸 角铝
1.2mm 8.0mm
0.486 90推拉前扣板 1.424 90推拉压线
1.4mm 1.1mm
50窗框料
50上悬窗断面 1.4mm
90推拉后扣板 0.493 90推拉固定框
1.4mm 1.4mm
50窗顶料
1.4mm
50窗平角框料 1.4mm
50窗底料
1.4mm
50窗中工料A
1.4mm
50窗中工料B
1.4mm
50窗上悬扇料 1.4mm
50窗拍料
1.4mm
50窗撞角
4.0mm
50窗压线
1.1mm
50窗中横2A
1.4mm
50窗中横2B
1.4mm
角铝
8.0mm
50平开门/38平开窗断面
50门装饰条
1.2mm
50门框料
2.0mm
50门扇料
2.0mm
拼管
1.7mm
材料
壁厚 线密度 kg/m
50平开窗断面
材料
壁厚 线密度 kg/m
70推拉窗断面
50窗框料 50窗顶料
1.4mm 1.4mm
50窗平角框料 1.4mm
0.493 70推拉窗固定框 0.544 70推拉窗扣边
1.4mm 1.4mm
0.455 70推拉窗小勾企
1.4mm
0.918 0.554
0.561
50窗底料 50窗中工料A 50窗中工料B 50窗拍料 50窗平开扇料 50窗撞角
1.4mm 1.4mm 1.4mm 1.4mm 1.4mm 4.0mm
0.513 0.740 0.796 0.833 0.788 1.977
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投标单 位提报
PA66GF25（聚酰胺 66+25 玻璃纤维） ，需满足国标要求
中性硅酮密封胶 三元乙丙橡胶，开启次数≥30000 次 丙纶纤维硅化处理，开启次数≥30000 次
第 2 页 共 1 页
附件 A
项 目 名称 地块 投 标 单 位 名称 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 客厅 卧室 卫生间 厨房 阳台 门窗铝型材材 质 门窗铝型材表 面处理方式 型材颜色 （注明色号） 断热条 玻璃配置 硅酮密封胶 密封橡胶条 密封毛条
铝合金门窗主要材料技术参数表
楼号：
招标技术要求 平开门（） ，推拉门（） ，外平开窗（） ，内平开窗（） ， 内开内倒窗（） ，推拉窗（） ，上悬窗（） （） ，上悬窗（） 外平开窗（） ，内平开窗（） ，内开内倒窗（） ，推拉窗 （） ，上悬窗（） 外平开窗（） ，内平开窗（） ，内开内倒窗（） ，推拉窗 （） ，上悬窗（） 外平开窗（） ，内平开窗（） ，内开内倒窗（） ，推拉窗 （） ，上悬窗（） 6063-T5 粉末喷涂阿克苏.诺贝尔 D34 同等档次， 喷涂厂家出具 十年质保
