奥的斯机电508扶梯故障代码

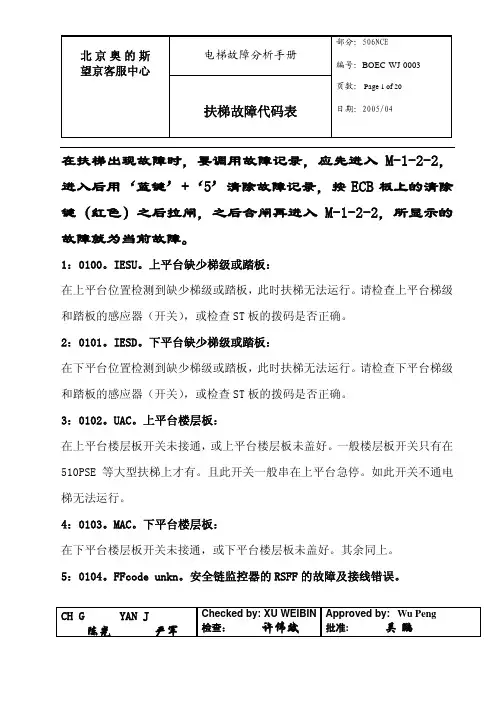

扶梯故障代码表修订版
扶梯故障代码表页数： Page 1 of 20日期：2005/04CH G YAN J陈光 严军Checked by: XU WEIBIN 检查： 许伟斌 Approved by: Wu Peng 批准: 吴 鹏在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST 板的拨码是否正确。
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB 板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST 板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE 等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF 的故障及接线错误。
扶梯故障代码表页数： Page 2 of 20日期：2005/04CH G YAN J陈光 严军Checked by: XU WEIBIN 检查： 许伟斌 Approved by: Wu Peng 批准: 吴 鹏此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB 板未能得到输入信号。
西子奥的斯扶梯故障代码
故障与运行状态显示铭牌
1．扶梯“8”号故障的处理：抱闸打开检测，009-321 -0109抱闸开关接常开，两只串联，抱闸打开时两只开关同时接通，0109点点亮，扶梯正常运行。
如其中一侧抱闸没打开，开关未接通，0109点不亮，显示“8”号故障，扶梯保护。
闸瓦磨损检测，009-323-0111闸瓦开关接常开，两只并联，当检测到某一侧闸瓦磨损，开关接通，0111点点亮，显示“8”号故障，20502输出，扶梯被保护。
调整抱闸间隙，确保开关可靠工作。
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文。
奥的斯机电508扶梯故障代码
S06
44
非检修状态下： FPCB1 与 FPCB2 未同时打开或 FPCT1 与 FPCT2 未同时打开
B25
45
LOCK 上头部梯级丢失故障
B26
46
LOCK 下头部梯级丢失故障
E12
47
同时有钥匙上下控制信号
E14
48
同时有检修上与 MSCB 板识别的方向不一致
E84
MO6
11
LOCK S20 触点动作
MO7
12
S14、S15、Q3、S25、S30 触点动作
MO8
13
Q4、S26、S29 触点动作
MO9
14
S53.2 触点动作
NAV
17
MSCB 未完成自学习
S05
43
非检修状态下： FPCB1 与 FPCB2 同时打开或 FPCT1 与 FPCT2 同时打开或 FPCB1、FPCB2、FPCT1、FPCT2 开关同时打开

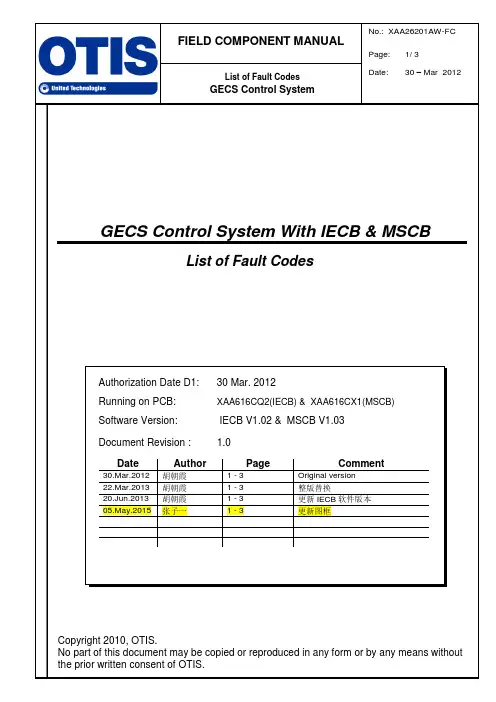

FIELD COMPONENT MANUAL
List of Fault Codes
GECS Control System
No.: XAA26201AW-FC
Page: Date:
2/ 3 30 – Mar 2012
故障名称 主板代码 锁定
故障描述
NON
00
无错误
ASN
01
三相电源检测到频率异常或丢失任意两相
63
LOCK
上行与下行的 AB 相位角相差超过 40°或 1.5S 内没有判断出运行方向或
SP1 与 SP2 传感器安装顺序与图纸要求相反
FIELD COMPONENT MANUAL
List of Fault Codes

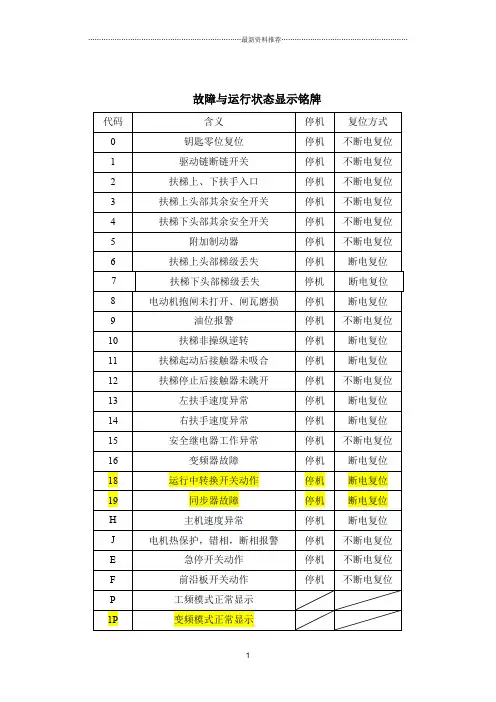

西子奥的斯扶梯故障代码精编版
代码 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18运行状态显示铭牌
含义 钥匙零位复位 驱动链断链开关 扶梯上、下扶手入口 扶梯上头部其余安全开关 扶梯下头部其余安全开关 附加制动器 扶梯上头部梯级丢失 扶梯下头部梯级丢失 电动机抱闸未打开、闸瓦磨损
油位报警 扶梯非操纵逆转 扶梯起动后接触器未吸合 扶梯停止后接触器未跳开 左扶手速度异常 右扶手速度异常 安全继电器工作异常
变频器故障 运行中转换开关动作
同步器故障 主机速度异常 电机热保护，错相，断相报警 急停开关动作 前沿板开关动作 工频模式正常显示 变频模式正常显示
停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机
复位方式 不断电复位 不断电复位 不断电复位 不断电复位 不断电复位 不断电复位 断电复位
断电复位 断电复位 不断电复位 断电复位 断电复位 不断电复位 断电复位 断电复位 不断电复位 断电复位 断电复位 断电复位 断电复位 不断电复位 不断电复位 不断电复位
1
……………………………………………………………最新资料推荐…………………………………………………
L
工频模式检修显示
1L
变频模式检修显示
1．扶梯“8”号故障的处理：抱闸打开检测，009-321 -0109 抱闸开关接常开，两只串联，抱 闸打开时两只开关同时接通，0109 点点亮，扶梯正常运行。如其中一侧抱闸没打开，开关未 接通，0109 点不亮，显示“8”号故障，扶梯保护。闸瓦磨损检测，009-323-0111 闸瓦开关 接常开，两只并联，当检测到某一侧闸瓦磨损，开关接通，0111 点点亮，显示“8”号故障， 20502 输出，扶梯被保护。调整抱闸间隙，确保开关可靠工作。
奥的斯扶梯故障代码表修订版
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。

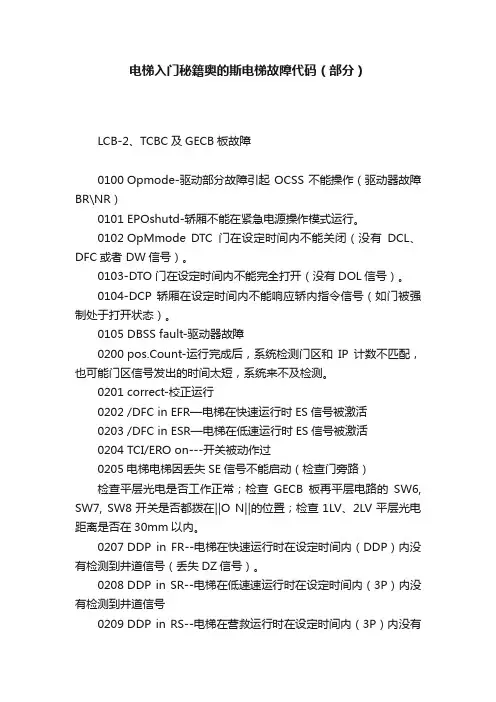

电梯入门秘籍奥的斯电梯故障代码（部分）
电梯入门秘籍奥的斯电梯故障代码（部分）LCB-2、TCBC及GECB板故障0100 Opmode-驱动部分故障引起OCSS不能操作（驱动器故障BR\NR）0101 EPOshutd-轿厢不能在紧急电源操作模式运行。
0102 OpMmode DTC门在设定时间内不能关闭（没有DCL、DFC或者 DW信号）。
0103-DTO 门在设定时间内不能完全打开（没有DOL信号）。
0104-DCP 轿厢在设定时间内不能响应轿内指令信号（如门被强制处于打开状态）。
0105 DBSS fault-驱动器故障0200 pos.Count-运行完成后，系统检测门区和IP计数不匹配，也可能门区信号发出的时间太短，系统来不及检测。
0201 correct-校正运行0202 /DFC in EFR—电梯在快速运行时ES信号被激活0203 /DFC in ESR—电梯在低速运行时ES信号被激活0204 TCI/ERO on---开关被动作过0205电梯电梯因丢失SE信号不能启动（检查门旁路）检查平层光电是否工作正常；检查GECB板再平层电路的SW6, SW7, SW8开关是否都拨在‖O N‖的位置；检查1LV、2LV平层光电距离是否在30mm以内。
0207 DDP in FR--电梯在快速运行时在设定时间内（DDP）内没有检测到井道信号（丢失DZ信号）。
0208 DDP in SR--电梯在低速速运行时在设定时间内（3P）内没有检测到井道信号0209 DDP in RS--电梯在营救运行时在设定时间内（3P）内没有检测到井道信号0210 /DZ in NST—电梯在停止时没有检测到DZ信号（DY-TYP 设为0，可能会出现此故障）0211 //DFC in FR---电梯在快速运行时安全回路被断开0212 /DFC in SR--电梯在低速运行时安全回路被断开0218 /变频器故障Shutdown0219 /该故障通常出现在开启ADO/RLV功能时, 设置TLD-DW-D(M1-3-1-5)大于0, 通常设为10. 关闭ADO/RLV功能后将不会出现该故障0224 J-Relay---LCB-2为缺错相。
奥的斯扶梯故障代码表修订版
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。
西子奥的斯扶梯故障代码
L
工频模式检修显示
1L
变频模式检修显示
1．扶梯“8”号故障的处理：抱闸打开检测，009-321 -0109 抱闸开关接常开，两只串联，抱 闸打开时两只开关同时接通，0109 点点亮，扶梯正常运行。如其中一侧抱闸没打开，开关未接 通，0109 点不亮，显示“8”号故障，扶梯保护。闸瓦磨损检测，009-323-0111 闸瓦开关接常 开，两只并联，当检测到某一侧闸瓦磨损，开关接通，0111 点点亮，显示“8”号故障，20502 输出，扶梯被保护。调整抱闸间隙，确保开关可靠工作。
复位方式 不断电复位 不断电复位 不断电复位 不断电复位 不断电复位 不断电复位 断电复位
断电复位 断电复位 不断电复位 断电复位 断电复位 不断电复位 断电复位 断电复位 不断电复位 断电复位 断电复位 断电复位 ห้องสมุดไป่ตู้电复位 不断电复位 不断电复位 不断电复位
页脚内容1
页眉内容
1P
变频模式正常显示
油位报警 扶梯非操纵逆转 扶梯起动后接触器未吸合 扶梯停止后接触器未跳开 左扶手速度异常 右扶手速度异常 安全继电器工作异常
变频器故障 运行中转换开关动作
同步器故障 主机速度异常 电机热保护，错相，断相报警 急停开关动作 前沿板开关动作 工频模式正常显示
停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机 停机
页脚内容2
页眉内容
代码 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 18 19 H J E F P
故障与运行状态显示铭牌
含义 钥匙零位复位 驱动链断链开关 扶梯上、下扶手入口 扶梯上头部其余安全开关 扶梯下头部其余安全开关 附加制动器 扶梯上头部梯级丢失 扶梯下头部梯级丢失 电动机抱闸未打开、闸瓦磨损
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B9
59
右扶手带速度异常＜85%且持续 15s
B8
60
左扶手带速度异常＜85%且持续 15s
LNF
61
LOCK 自学习得到的 SP/MSD/HRS 参数值不在允许范围内
SPS
62
LOCK SP1 与 SP2 的脉冲频率相差超过 5Hz
SP1 与 SP2 之间的相位差不在 35°~135°之间或
ABF
主板代码 64 65 66 67 68 69 70 71 72 73 77 78 79 80 92 93 94 95 96 97 98 99 21 22 23 24 25 26 27 28 29 31 32 33 34
锁定 LOCK LOCK LOCK LOCK LOCK LOCK LOCK LOCK
FIELD COMPONENT MANUAL
List of Fault Codes
GECS Control System
No.: XAA26201AW-FC
Page: Date:
1/ 3 30 – Mar 2012
GECS Control System With IECB & MSCB
List of Fault Codes
3/ 3 30 – Mar 2012
故障名称 S33 S34 S33 S34 NRD NRD PSD PSD S53 KO2 SAF S44 B17 S31 E79 E80 E81 S70 ESF STA FAN XCM OC OC1 OC2 OU OU1 OU2 POF OH OL EEP FLT FLB CUR
S06
44
非检修状态下： FPCB1 与 FPCB2 未同时打开或 FPCT1 与 FPCT2 未同时打开
B25
45
LOCK 上头部梯级丢失故障
B26
46
LOCK 下头部梯级丢失故障
E12
47
同时有钥匙上下控制信号
E14
48
同时有检修上下控制信号
E15
49
钥匙方向与 MSCB 板识别的方向不一致
E84
Authorization Date D1: Running on PCB: Software Version:
30 Mar. 2012 XAA616CQ2(IECB) & XAA616CX1(MSCB) IECB V1.02 & MSCB V1.03
Document Revision :
1.0
Date
FIELD COMPONENT MANUAL
List of Fault Codes
GECS Control System
No.: XAA26201AW-FC
Page: Date:
2/ 3 30 – Mar 2012
故障名称 主板代码 锁定
故障描述
NON
00
无错误
ASN
01
三相电源检测到频率异常或丢失任意两相
30.Mar.2012 22.Mar.2013 20.Jun.2013 05.May.2015
Author
胡朝霞 胡朝霞 胡朝霞 张子一
Page
1-3 1-3 1-3 1-3
Comment
Original version 整版替换 更新 IECB 软件版本 更新图框
Copyright 2010, OTIS. No part of this document may be copied or reproduced in any form or by any means without the prior written consent of OTIS.
MO6
11
LOCK S20 触点动作
MO7
12
S14、S15、Q3、S25、S30 触点动作
MO8
13
Q4、S26、S29 触点动作
MO9
14
S53.2 触点动作
NAV
17
MSCB 未完成自学习
S05
43
非检修状态下： FPCB1 与 FPCB2 同时打开或 FPCT1 与 FPCT2 同时打开或 FPCB1、FPCB2、FPCT1、FPCT2 开关同时打开
J
02
三相电源检测到相序错误或缺任意一相
E16
03
主板 DC24V 输入丢失
INI
04
控制柜电源断电/上电记录
MO1
06
LOCK S10 触点动作
MO2
07
S27、S28、S73、B2 触点动作
MO3
08
S23、S24、S1、S2 触点动作
MO4
09
S3、S4、S22、S21、S16、S17、S18、S19 触点动作
50
运行时有钥匙信号
E17
51
钥匙开关信号粘连(其中 3S 为钥匙开关启动所需的有效时间)
E67
53
扶梯启动后星三角接触器未吸合
E65
54
扶梯启动后上下行接触器未吸合
E44
55
扶梯停止后上下行接触器未释放
E66
56
扶梯停止后星三角接触器未释放
OS2
57
LOCK 主驱动速度异常＞120%
OS1
58
LOCK 主驱动速度异常＞110%
63
LOCK
上行与下行的 AB 相位角相差超过 40°或 1.5S 内没有判断出运行方向或
SP1 与 SP2 传感器安装顺序与图纸要求相反
FIELD COMPONENT MANUAL
List of Fault Codes
GECS Control System
No.: XAA26201AW-FC
Page: Date:
故障描述 启动时报闸打开开关 S33 触点未动作 启动时报闸打开开关 S34 触点未动作 停梯时报闸打开开关 S33 触点未动作 停梯时报闸打开开关 S34 触点未动作 扶梯上行过程中 SP1/SP2 频率值＜自学习值的 15% 扶梯下行过程中 SP1/SP2 频率值＜自学习值的 15% 停梯时制停距离超过 1400mm 停梯时制停距离超过 1200mm 附加制动器开关 S53 动作 附加制动器继电器 KO2、K02.1 状态反馈异常 安全回路末端(P8-9)状态检测断开 油位开关 S44 动作 水位开关 B17 动作 闸瓦磨损开关 S31、S32 动作 变频器故障 IECB 上 E2PROM 芯片损坏，参数读取错误 变频器通讯故障 运行中 S70 拨码开关动作 火警信号输入 远程停梯输入 机房风扇故障报警 IECB 主板与 MSCB 安全板通信丢失 变频器恒速运行时，输出电流超过过流值 变频器加速运行时，输出电流超过过流值（变频器额定电流的 2.2 倍） 变频器减速运行时，输出电流超过过流值（变频器额定电流的 2.2 倍） 变频器恒速运行时，主回路直流电压超过设定值。（超过 750V） 变频器加速运行时，主回路直流电压超过设定值。（超过 750V） 变频器减速运行时，主回路直流电压超过设定值。（超过 750V） 运行期间直流主回路电压不足，检测电平：400V 等级约有 380VDC 或更低 散热器温度≥oh 检测值(约 80℃,来自温度开关) 电机、电流超过允许的额定负载能力 变频器控制单元故障 变频器外部故障引起模块自动保护 变频器制动单元故障 电机、电流超过允许的额定负载能力
