互换性试卷及答案
互换性试题
互换性试题第一章1.互换性按其_____可分为完全互换性和不完全互换性。
A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。
A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____ A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量 5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD 判断：1. 具有互换性的零件，其几何参数必须制成绝对精确。
2. 2.公差是允许零件尺寸的最大偏差。
3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。
4. 4.优先数系数是一些十进制等差数列构成的。
5. 5.公差值可以为零。
答案：BBABB 填空：1.不完全互换是指___________。
2.完全互换是指__________ 3.当装配要求很高时，若采用_____将使零件的尺寸公差很小，加工______，成本_____，甚至无法加工。
4．有时用加工或调整某一特定零件的尺寸，以达到其＿＿＿＿＿＿，称为＿＿＿＿＿＿。
5．优先数系仲任何一数值均称为＿＿＿＿＿＿＿＿＿＿＿。
6. 制造水平提高，可以减小＿＿＿＿＿＿＿＿，但永远不可能＿＿＿＿＿＿＿＿＿。
7. 规定公差的原则是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：1.零部件在装配前，允许有附加的选择；装配时允许有附加的调整，但不允许装配；装配时能满足预定要求。
2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。
3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：1. 什么是互换性？它对现代工业生产有何重要意义？2. 生产仲常用的互换性有几种？采用不完全互换的条件和意义是什么？3. 什么是公差与配合制？它包括哪些内容？4. 何谓泰勒原则？其内容如何？5. 建立公差与配合标准有何重要意义？6. 什么是国际公差制？我国为什么要采用国际公差制？1答案：1. 一台机器是很多零部件装配在一起所构成的。
完整版互换性习题及答案.doc
完整版互换性习题及答案.doc第⼀章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？列举互换性应⽤实例。
（⾄少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。
（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。
（3）列举应⽤实例如下：a、⾃⾏车的螺钉掉了，买⼀个相同规格的螺钉装上后就能照常使⽤。
b、⼿机的显⽰屏坏了，买⼀个相同型号的显⽰屏装上后就能正常使⽤。
c、缝纫机的传动带失效了，买⼀个相同型号的传动带换上后就能照常使⽤。
d、灯泡坏了，买⼀个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。
⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。
（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件⼏何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的⼀个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的⼿段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪⼏种？答：按标准颁布的级别来分，我国标准分为国家标准、⾏业标准、地⽅标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是⼀种⽆量纲的分级数值，它是⼗进制等⽐数列，适⽤于各种量值的分级。
互换性期末考试试题及答案
互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。
2. 解释什么是尺寸链，并举例说明其在互换性中的应用。
3. 描述互换性与标准化、系列化、通用化之间的关系。
三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。

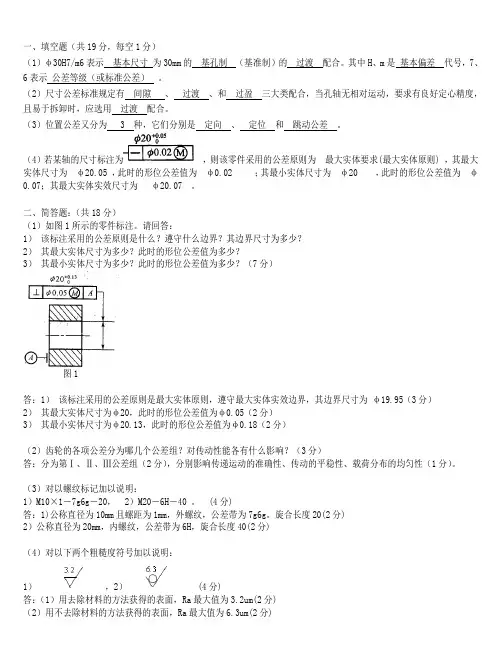

互换性试卷及其答案22
一、填空题（共19分，每空1分）（1）φ30H7/m6表示基本尺寸为30mm的基孔制（基准制）的过渡配合。
其中H、m是基本偏差代号，7、6表示公差等级（或标准公差）。
（2）尺寸公差标准规定有间隙、过渡、和过盈三大类配合，当孔轴无相对运动，要求有良好定心精度，且易于拆卸时，应选用过渡配合。
（3）位置公差又分为 3 种，它们分别是定向、定位和跳动公差。
（4）若某轴的尺寸标注为，则该零件采用的公差原则为最大实体要求(最大实体原则) ，其最大实体尺寸为φ20.05 ，此时的形位公差值为φ0.02 ；其最小实体尺寸为φ20 ，此时的形位公差值为φ0.07；其最大实体实效尺寸为φ20.07 。
二、简答题：（共18分）（1）如图1所示的零件标注。
请回答：1）该标注采用的公差原则是什么？遵守什么边界？其边界尺寸为多少？2）其最大实体尺寸为多少？此时的形位公差值为多少？3）其最小实体尺寸为多少？此时的形位公差值为多少？（7分）图1答：1）该标注采用的公差原则是最大实体原则，遵守最大实体实效边界，其边界尺寸为φ19.95（3分）2）其最大实体尺寸为φ20，此时的形位公差值为φ0.05（2分）3）其最小实体尺寸为φ20.13，此时的形位公差值为φ0.18（2分）（2）齿轮的各项公差分为哪几个公差组？对传动性能各有什么影响？（3分）答：分为第Ⅰ、Ⅱ、Ⅲ公差组（2分），分别影响传递运动的准确性、传动的平稳性、载荷分布的均匀性（1分）。
（3）对以螺纹标记加以说明：1）M10×1－7g6g－20， 2）M20－6H－40 。
(4分)答：1)公称直径为10mm且螺距为1mm，外螺纹，公差带为7g6g。
旋合长度20(2分)2）公称直径为20mm，内螺纹，公差带为6H，旋合长度40(2分)（4）对以下两个粗糙度符号加以说明：1），2） (4分)答：（1）用去除材料的方法获得的表面，Ra最大值为3.2um(2分)（2）用不去除材料的方法获得的表面，Ra最大值为6.3um(2分)三、根据的孔025.0050+φ与059.0043.050++φ的轴配合，填写下表1，并画出公差带图指出配合类型。

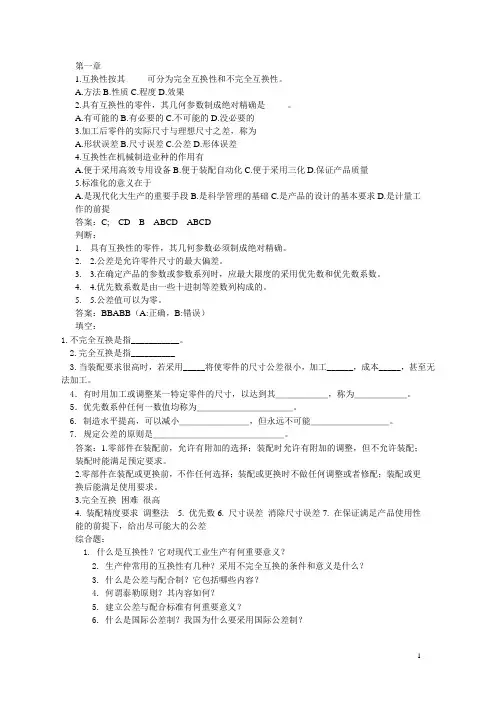

互换性试题
第一章1.互换性按其_____可分为完全互换性和不完全互换性。
A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。
A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD判断：1.具有互换性的零件，其几何参数必须制成绝对精确。
2. 2.公差是允许零件尺寸的最大偏差。
3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。
4. 4.优先数系数是由一些十进制等差数列构成的。
5. 5.公差值可以为零。
答案：BBABB（A:正确，B:错误）填空：装配时能满足预定要求。
2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。
3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：答案：1. 一台机器是由很多零部件装配在一起所构成的。
在装配时，从大批生产出的同一规格的零部件中，任意取出一件，不需要再经过任何挑选或修配，便可直接安装到该机器所在部件上去，而且能达到预定的质量和性能要求，这种技术叫互换性。
这类零部件称为具有互换性的零部件。
互换性是现代机械制造工业按照专业化协作原则组织生产的基本条件，以便于组织流水作业和自动化生产。
按照互换性原则进行生产，可以大大简化零部件的设计、制造和装配过程，缩短生产周期，提高劳动生产率，降低生产成本，保证产品质量，便于使用维修。

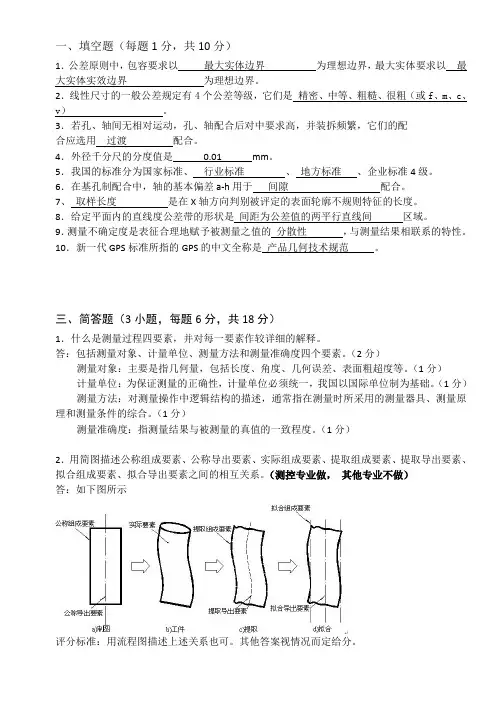

互换性试题样卷及答案
一、填空题（每题1分，共10分）1．公差原则中，包容要求以最大实体边界为理想边界，最大实体要求以最大实体实效边界为理想边界。
2．线性尺寸的一般公差规定有4个公差等级，它们是精密、中等、粗糙、很粗（或f、m、c、v）。
3．若孔、轴间无相对运动，孔、轴配合后对中要求高，并装拆频繁，它们的配合应选用过渡配合。
4．外径千分尺的分度值是0.01 mm。
5．我国的标准分为国家标准、行业标准、地方标准、企业标准4级。
6．在基孔制配合中，轴的基本偏差a-h用于间隙配合。
7、取样长度是在X轴方向判别被评定的表面轮廓不规则特征的长度。
8．给定平面内的直线度公差带的形状是间距为公差值的两平行直线间区域。
9．测量不确定度是表征合理地赋予被测量之值的分散性，与测量结果相联系的特性。
10．新一代GPS标准所指的GPS的中文全称是产品几何技术规范。
三、简答题（3小题，每题6分，共18分）1．什么是测量过程四要素，并对每一要素作较详细的解释。
答：包括测量对象、计量单位、测量方法和测量准确度四个要素。
（2分）测量对象：主要是指几何量，包括长度、角度、几何误差、表面粗超度等。
（1分）计量单位：为保证测量的正确性，计量单位必须统一，我国以国际单位制为基础。
（1分）测量方法：对测量操作中逻辑结构的描述，通常指在测量时所采用的测量器具、测量原理和测量条件的综合。
（1分）测量准确度：指测量结果与被测量的真值的一致程度。
（1分）2．用简图描述公称组成要素、公称导出要素、实际组成要素、提取组成要素、提取导出要素、拟合组成要素、拟合导出要素之间的相互关系。
（测控专业做，其他专业不做）答：如下图所示评分标准：用流程图描述上述关系也可。
其他答案视情况而定给分。
3．举例说明公称尺寸、上极限尺寸、下极限尺寸、上极限偏差、下极限偏差、公差的概念。
答：例如039.0040+φ公称尺寸为mm 40φ（1分）上极限尺寸为mm 039.40φ（1分） 下极限尺寸为mm 40φ（1分）上极限偏差为+0.039mm （1分） 下极限偏差为0mm （1分）公差为0.039mm （1分）4、在不改变下图几何公差项目的前提下，按GB/T1182-2008改正下列各图中几何公差标注上的错误。
互换性试卷及答案
a) b) c)图例序号采用公差原则边界及边界尺寸给定的形位公差值可能允许的最大形位误差值abc2．矩形花键的定心方式有哪几种？国标规定采用何种方式？为什么？（8分）答：3．表面粗糙度对零件的工作性能有哪些影响？（5分）答：4．评定齿轮传递运动准确性和评定齿轮传动平稳性指标都有哪些？（10分）答：四．标注与改错题（共18分，按具体要求答题）1.试将下列各项几何公差要求标注在所示的图上。
（8分）（1）Φ100h8圆柱面对Φ40H7孔轴线的径向圆跳动公差为0.025mm。
（2）Φ40H7孔圆柱度公差为0.007mm。
（3）左右两凸台端面对Φ40H7孔轴线的圆跳动公差为0.012mm。
（4）轮毂键槽（中心面）对Φ40H7孔轴线的对称度公差为0.02mm。
解：2．改正所示图上的几何公差标注的错误（几何公差特征符号不允许变更）。
（10 分）解：（1）耐磨性；（2）配合性质稳定性；（3）耐疲劳性；（4）抗腐蚀性；（5）结合密封性。
（每个一分）4．评定齿轮传递运动准确性和评定齿轮传动平稳性指标都有哪些？（10分）答：评定齿轮传递运动准确性指标：切向综合总偏差、齿距累积总偏差、齿距累积偏差、径向跳动、径向综合总偏差。
（每个一分）评定齿轮传递运动平稳性指标：一齿切向综合偏差、一齿径向综合偏差、齿廓总偏差、基圆齿距偏差、单个齿距偏差。
（每个一分）四．标注与改错题（共20分，按具体要求答题）1.试将下列各项几何公差要求标注在所示的图上。
（8分）正确标注一问2分解：2．解：给分标准：圆度去掉基准A，2分，同轴度指引线对齐尺寸线，1分，加φ1分；圆柱度错开尺寸线，1分，去掉φ1分；AB字母对准尺寸线各1分；全跳动错开尺寸线1分，基准加B1分。
五．综合计算题（共15分，要求步骤清晰、计算完整、结论明确）有一孔、轴配合，基本尺寸D=60mm，配合公差为49μm，最大间隙为19μm，孔的公差为30μm，轴的下偏差为+11μm。
互换性习题及答案
一、 判断题1因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制。
（ ∨ ）2具有互换性的零件，其几何参数应是绝对准确的。
（ × ） 3公差等级高，则公差带宽。
（ × ） 4基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（ × ） 5基本偏差决定公差带的位置。
（ ∨ ） 6国家标准中对不重要尺寸，非配合尺寸以及工艺方法可以保证的尺寸，其公差值未作明确的规定。
（ × ） 7基孔制配合中，基准孔与a ~h 的轴形成的都是间隙配合。
（ ∨ ） 二、 填空题1已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿-0.01＿mm ，下偏差是＿0.02＿mm 。
2孔和轴的公差带由＿尺寸公差＿决定大小，由＿基本偏差＿决定位置。
3φ50H10的孔，已知IT10=0.100mm ，其ES=＿0.100＿mm ，EI=＿0.000＿mm 。
4孔、轴的ES ＜ei 的配合属于 过盈 配合。
5 mm 的孔与 mm 的轴配合，属于 基孔 制 间隙 配合。
6国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，标准公差大于IT8级的孔均与 同 级的轴相配：标准公差小于等于IT7的孔均 和 高一 级的轴相配。
三、单项选择题1 配合属于（ A ）。
A 、基轴制过渡配合B 、基孔制间隙配合C 、基孔制过渡配合D 、基轴制过盈配合2 配合与下列哪一个配合的配合性质相同（ B ）A 、B 、C 、 D21,0030+φ007.0020.030--φ6750h K φ7650h K φ6750h K φ6750k H φ7650K H φ6750K h φA图是端面对圆柱轴线的垂直度公差，其公差带是距离为0.03且垂直于基准轴线的两平行平面间的区域；B图是端面对轴线的圆跳动公差，其公差带是与基准轴线同轴的任一直径位置上的测量圆柱面上，沿母线方向宽度为0.03的圆柱面上区域；C图是端面对圆柱轴线的全跳动公差，其公差带是距离为0.03且垂直于基准轴线的两平行平面间的区域；a b c图a为给定平面上素线的直线度，其公差带为在给定平面内宽度等于公差值0.02mm 的两平行直线间的区域。
