五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法1、射线探伤方法（RT）射线探伤是利用射线的穿透性和直线性来探伤的方法。
这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。
常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。
当这些射线穿过（照射）物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越小。
此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。
因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。
因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。
即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。
2、超声波探伤方法(UT)人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音（声）频。
频率低于20 Hz 的称为次声波，高于20 kHz的称为超声波。
工业上常用数兆赫兹超声波来探伤。
超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。
通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收（缺陷）界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。
根据超声波在介质中传播的速度（常称声速）和传播的时间，就可知道缺陷的位置。
当缺陷越大，反射面则越大，其反射的能量也就越大，故可根据反射能量的大小来查知各缺陷（当量）的大小。
五大常规探伤方法概述及其特点
五大常规探伤方法概述及其特点工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。
本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。
一、五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。
1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。
这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。
常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。
当这些射线穿过物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越校此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。
因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。
因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。
即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。
2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音频。
频率低于20Hz的称为次声波，高于20kHz的称为超声波。
工业上常用数兆赫兹超声波来探伤。
超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。
通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。
无损检测RT、UT、MT、PT
RT（Radiographic testing射线检测）、UT（Ultrasonic testing 超声波检测）、MT（Magnetic particle testing 磁粉检测）、PT（Penetrant flaw testing渗透检测）四种常规无损检测方法过去用切开、剖开、打磨等方法检测，叫做有损探伤，对工件有破坏，不能再用。
现在用无损方法检测，不影响工件使用。
检测没有所谓先后，它是随着加工工序进行的。
没有理由飞机制造完成后做探伤，那不经检测就可以告诉你不合格！就是说，每个过程都要有检测。
注意：检测不可能是逐个进行，那样成本太高，也不现实（时间要求、费用要求、人力要求、检测设备数量、作业空间都有限制）。
大规模生产时，零部件是采取抽检方式进行的，有专用的是科学方法。
不过，关键件、重要件要逐个检查，例如“神七”全部部件。
一般检测的金属工件分为：铸造锻压件、机加工件、钣金件、焊接件等。
这四种方法（严格讲是五种，还有声发射ET）中最常用的是UT和PT，原因是比较方便，但只适合局部检查。
全面检测最理想的设备当然是RT，但费用较高，现在已经能够在计算机屏幕上可视进行（过去只能拍摄胶片），检测结果可制成录像文件。
对于大型的铸件、锻压件只能用RT，UT超不动！当然，在流水线上作业是另外一回事，可以逐步进行、逐一检查，可以用任何可能的方式，因为摊在每个产品上的费用小到可以忽略的程度，多昂贵的装置都无所谓。
无损检测（无损探伤）nondestryctive testing（NDT）就是对焊接加工件进行非破坏性检验和测量。
1 渗透检验penetrant festing（PT）通过施加渗透剂，用洗净剂去除多余部分，如有必要，施加显像剂以得到零件上开口于表面的某些缺陷的指示。
2 磁粉检验maganetic particle testing（MT）利用漏磁和合适的检验介质发现试件表面和近表面的不连续性的无损检测方法。
无损探伤

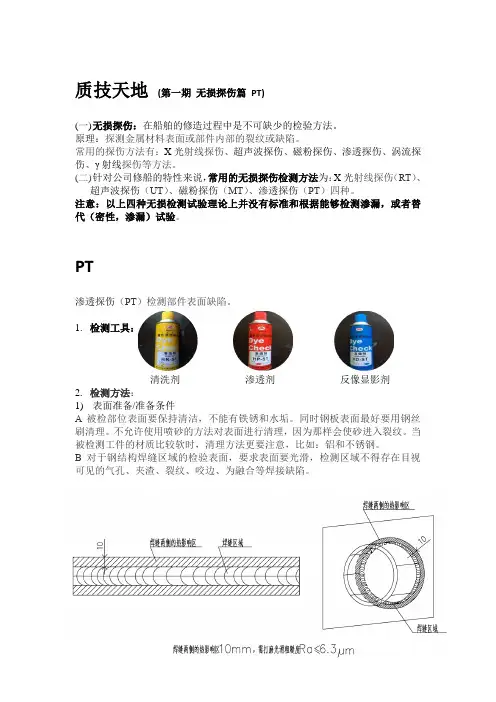

质技天地(第一期无损探伤篇 PT) (一) 无损探伤：在船舶的修造过程中是不可缺少的检验方法。
原理：探测金属材料表面或部件内部的裂纹或缺陷。
常用的探伤方法有：X 光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤等方法。
(二) 针对公司修船的特性来说，常用的无损探伤检测方法为：X 光射线探伤（RT ）、超声波探伤（UT ）、磁粉探伤（MT ）、渗透探伤（PT ）四种。
注意：以上四种无损检测试验理论上并没有标准和根据能够检测渗漏，或者替代（密性，渗漏）试验。
PT渗透探伤（PT ）检测部件表面缺陷。
1. 检测工具：清洗剂渗透剂反像显影剂2. 检测方法：1) 表面准备/准备条件A 被检部位表面要保持清洁，不能有铁锈和水垢。
同时钢板表面最好要用钢丝刷清理。
不允许使用喷砂的方法对表面进行清理，因为那样会使砂进入裂纹。
当被检测工件的材质比较软时，清理方法更要注意，比如：铝和不锈钢。
B 对于钢结构焊缝区域的检验表面，要求表面要光滑，检测区域不得存在目视可见的气孔、夹渣、裂纹、咬边、为融合等焊接缺陷。
2) 清洗干燥清洗时间要注意，不能太长，事实证明，清洗剂可以在裂纹中保留几个月的时间。
3) 施加渗透剂渗透剂涂到准备好的被检表面，然后过一段时间，让其进入到缺陷内部。
A 渗透剂可以刷上去或者喷上去。
涂好后，保持大约5~30分钟，但一定不能小于制造商要求的最短时间。
并保持被检测面处于湿润状态。
B 被检工件的温度也会对检测结果产生一定的影响。
制造商推荐的最小温度一般是4°C 和10°C 。
如低于或高于制造商推荐温度范围，则应进行实验对比。
如果温度不合适，那么渗透剂会不易进入裂纹。
4) 清洗干燥（过清洗）注意不要过分的清洗。
当用荧光型渗透剂时，过分的清洗会使其在紫外线灯下无法观看到。
（清洗不足）清晰不到为，表面未清洗的渗透剂显示会掩盖缺陷显示，会很难分辨缺陷。
5) 施加反像增强剂移除多余的渗透剂并对表面进行干燥后，立即涂上一层薄薄的显影剂。
焊缝探伤检测方法
焊缝探伤检测方法
焊缝探伤检测是在焊接过程中对焊缝进行质量控制的重要方法。
以下是一些常用的焊缝探伤检测方法：
1. 超声波探伤检测：通过将超声波传入焊缝中，利用超声波在不同介质中传播速度的变化来检测焊缝内部的缺陷和不良结构。
这种方法非常灵敏，并且可以在不破坏焊缝的情况下进行检测。
2. 射线探伤检测：利用射线（通常是X射线或γ射线）在焊
缝中的吸收和散射来检测焊缝内的缺陷。
这种方法可以探测到非常小的缺陷，并且可以用于检测深部焊缝。
3. 磁粉探伤检测：将磁性材料（如铁粉）喷洒在焊缝表面，通过施加磁场来检测焊缝中的裂纹和断裂。
这种方法适用于检测表面缺陷，并且可以快速、经济地进行。
4. 渗透探伤检测：将渗透剂涂覆在焊缝表面，待其渗透入表面裂纹或孔洞中，随后用显色剂着色，可看到颜色变化，以检测表面缺陷。
这些方法各有优势和适用范围，具体选择何种方法应根据焊缝的要求和实际情况来决定。
在进行焊缝探伤检测时，应根据操作规程严格执行，确保检测结果的准确性和可靠性。
五种探伤介绍
1、超生波探伤仪：超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤精确的进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。
2磁力探伤仪：在漏磁原理基础上建立的一种磁力探伤方法就是磁粉探伤，当磁力线穿过铁磁材及其制品时在其（磁性）不连续处将产生漏磁场，形成磁极此时浇上磁悬液或者撒上干磁粉，磁极就会吸附磁粉产生用肉眼就能直接看见的明显磁痕，磁粉探伤法可对露出表面，用肉眼或借助于放大镜的帮助也无法直接看到的微小缺陷，同样也可探测没有露出表面，埋藏在表面下几毫米的近表面缺陷。
虽然用这种方法也能对气孔、夹杂、未焊透等体积型缺陷进行探查，但是对面积型缺陷的探查更为灵敏，所以适于检查锻造、铸造、淬火、轧制、焊接、磨削、电镀、疲劳等引起的裂纹。
3、射线探伤仪：工业上常见的无损检测的方法之一，能使用电磁波对金属工件进行检测，同X线透视类似。
射线穿过材料到达底片，会使底片均匀感光，如果遇到裂缝洞孔以及气泡和夹渣等缺陷，将会在底片上显示暗影区来，这种方法能检测出缺陷的大小和形状还能测定材料厚度。
4、红外线探伤：红外热成像无损检测技术可分为被动式和主动式两种。
被动式是利用待测对象本身的发热过程来进行检测，主要用于有摩擦的运动部件、电器、治金、化工等场合。
如果对工作人为地加热（主动式）在工作中形成热流传播过程，工件中有缺陷和没有缺陷的地方因热传导率不同，造成对应表面的温度不同，使对应的红外辐射强度也不同，我们只要采用红外热像仪记录工件表五的温度场分布（红外热图像）就可以检测出工件中是否有裂纹、剥离、夹层等缺陷。
5、渗透探伤：（1）工作原理简单，对操作者的技术要求不高。
（2）应用面广，可用于多种材料的表面检测而且基本上不受工件形状和尺寸的限制。
（3）显示不受缺陷方向的限制，一次检测可同时探测不同方向的表面缺陷。
（4）检测用设备简单、成本低廉、使用方便。
（5）渗透检测对各材料的开口式缺陷（如裂纹、气孔、分层、夹杂物、折叠、熔合不良、池漏等都能进行检查。
钢结构焊缝探伤的方法
钢结构焊缝探伤的方法钢结构的焊缝是连接钢材的重要部分，焊缝的质量直接影响到整个钢结构的强度和稳定性。
因此，对焊缝进行探伤是非常重要的一项工作。
本文将介绍几种常见的钢结构焊缝探伤方法。
1. 目视检查法目视检查法是最简单、最常用的焊缝探伤方法之一。
通过肉眼观察焊缝表面的形貌和颜色，可以初步判断焊缝的质量。
正常的焊缝表面应该平整、均匀，没有明显的裂纹、气孔和夹渣等缺陷。
目视检查法适用于焊缝表面缺陷较为明显的情况，但无法发现内部缺陷。
2. 渗透检测法渗透检测法是一种常用的焊缝表面缺陷检测方法。
它利用液体渗透剂的浸透性，将渗透剂涂覆在焊缝表面，待一定时间后擦拭干净，观察是否有渗透液残留的现象。
如果有残留，说明焊缝表面存在裂纹、气孔或夹渣等缺陷。
渗透检测法适用于焊缝表面缺陷较为细微的情况，但无法发现焊缝内部的缺陷。
3. 超声波检测法超声波检测法是一种常用的焊缝内部缺陷检测方法。
它利用超声波在材料中传播的特性，通过探头将超声波传入焊缝内部，接收反射回来的超声波信号，根据信号的强弱和时间来判断焊缝是否存在缺陷。
超声波检测法可以发现焊缝内部的裂纹、夹渣、气孔等缺陷，具有较高的灵敏度和准确性。
4. X射线检测法X射线检测法是一种常用的焊缝内部缺陷检测方法。
它利用X射线的穿透能力，通过将X射线照射在焊缝上，接收经过焊缝后的射线，根据射线的衰减程度来判断焊缝内部是否存在缺陷。
X射线检测法可以发现焊缝内部的裂纹、夹渣、气孔等缺陷，具有较高的探测深度和分辨率。
5. 磁粉检测法磁粉检测法是一种常用的焊缝表面和近表面缺陷检测方法。
它利用磁场的引导作用，将磁粉涂覆在焊缝表面，通过施加磁场使磁粉在焊缝表面和近表面形成磁线，观察磁粉的聚集情况来判断焊缝是否存在裂纹、夹渣、气孔等缺陷。
磁粉检测法适用于焊缝表面和近表面缺陷的检测，具有较高的敏感度和可靠性。
钢结构焊缝探伤的方法包括目视检查法、渗透检测法、超声波检测法、X射线检测法和磁粉检测法。
金属探伤方法
金属探伤方法一、简介金属探伤是指通过使用各种方法和设备，检测金属材料内部的缺陷、裂纹、疲劳等问题的技术。
金属探伤方法广泛应用于航空航天、船舶、石化、电力等领域，用于确保金属结构的安全性和可靠性。
本文将介绍几种常见的金属探伤方法。
二、磁粉探伤法磁粉探伤法是一种常用的金属探伤方法，适用于检测表面和近表面的裂纹、孔洞等缺陷。
该方法通过在金属表面施加磁场，并撒布磁粉，利用磁粉在缺陷处的聚集来显示缺陷的位置和形状。
磁粉探伤法能够快速、准确地检测金属材料的缺陷，并且操作简单，成本较低。
三、超声波探伤法超声波探伤法是一种非破坏性的金属探伤方法，适用于检测金属内部的裂纹、夹杂、孔洞等缺陷。
该方法利用超声波在金属中的传播和反射来检测缺陷的存在和位置。
超声波探伤法具有高灵敏度、高分辨率的特点，能够检测到微小的缺陷，并且可以对金属材料进行全面、全方位的检测。
四、涡流探伤法涡流探伤法是一种常用的金属探伤方法，适用于检测导电材料表面的裂纹、疲劳等缺陷。
该方法利用交变磁场在导电材料中产生涡流，并通过检测涡流的变化来判断是否存在缺陷。
涡流探伤法具有高灵敏度、高分辨率的特点，可以快速、准确地检测金属材料的缺陷，尤其适用于复杂形状的工件。
五、射线探伤法射线探伤法是一种常用的金属探伤方法，适用于检测金属内部的裂纹、气孔、夹杂等缺陷。
该方法通过使用X射线或γ射线，使射线穿透金属材料，然后通过感光材料或探测器来记录射线的吸收情况，从而检测缺陷的存在和位置。
射线探伤法具有高灵敏度、高分辨率的特点，可以对金属材料进行全面、深入的检测。
六、液体渗透探伤法液体渗透探伤法是一种常用的金属探伤方法，适用于检测金属表面的裂纹、孔洞等缺陷。
该方法通过将渗透剂涂布在金属表面，并通过渗透剂在缺陷处的渗透来显示缺陷的位置和形状。
液体渗透探伤法操作简单，成本较低，可以在金属表面检测到微小的裂纹和缺陷。
七、总结金属探伤方法是确保金属结构安全的重要手段，不同的探伤方法适用于不同类型的缺陷和材料。
