机电大专04级机械设计基础试卷A
机械设计基础考试试题及答案
机械设计基础考试试题及答案《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。
《机械设计基础》试题库及答案[4]
![《机械设计基础》试题库及答案[4]](https://uimg.taocdn.com/292d60598762caaedc33d480.webp)
《机械设计基础》试题库及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《机械设计基础》试题库及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《机械设计基础》试题库及答案(word版可编辑修改)的全部内容。
一、填空（每空1分)1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副,低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为 2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置.9、铰链四杆机构的死点位置发生在从动件与连杆共线位置.10、在曲柄摇杆机构中,当曲柄等速转动时,摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动.14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动.17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

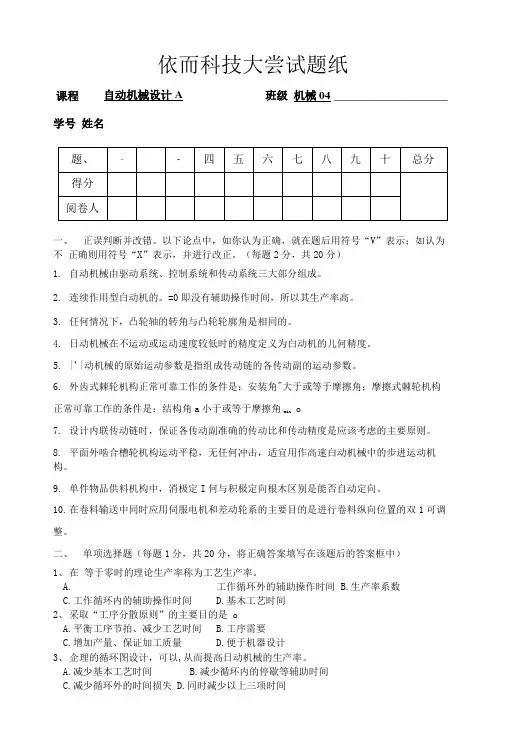

陕西科技大学机械04级《自动机械设计》试题A及标准答案.docx
依而科技大尝试题纸课程自动机械设计A班级机械04 ____________________学号姓名一、正误判断并改错。
以下论点中，如你认为正确，就在题后用符号“V”表示；如认为不正确则用符号“X”表示，并进行改正。
（每题2分，共20分）1.自动机械由驱动系统、控制系统和传动系统三大部分组成。
2.连续作用型白动机的。
=0即没有辅助操作时间，所以其生产率高。
3.任何情况下，凸轮轴的转角与凸轮轮廓角是相同的。
4.日动机械在不运动或运动速度较低时的精度定义为白动机的儿何精度。
5.|'|动机械的原始运动参数是指组成传动链的各传动副的运动参数。
6.外齿式棘轮机构正常可靠工作的条件是：安装角"大于或等于摩擦角；摩擦式棘轮机构o正常可靠工作的条件是：结构角a小于或等于摩擦角/min7.设计内联传动链时，保证各传动副准确的传动比和传动精度是应该考虑的主要原则。
8.平面外啮合槽轮机构运动平稳，无任何冲击，适宜用作高速白动机械中的步进运动机构。
9.单件物品供料机构中，消极定I何与积极定向根木区别是能否自动定向。
10.在卷料输送中同时应用伺服电机和差动轮系的主要目的是进行卷料纵向位置的双1可调整。
二、单项选择题（每题1分，共20分，将正确答案填写在该题后的答案框中）1、在等于零时的理论生产率称为工艺生产率。
A.工作循环外的辅助操作时间B.生产率系数C.工作循环内的辅助操作时间D.基木工艺时间2、采取“工序分散原则”的主要目的是 oA.平衡工序节拍、减少工艺时间B.工序需要C.增加产量、保证加工质量D.便于机器设计3、企理的循环图设计，可以,从而提高日动机械的生产率。
A.减少基本工艺时间B.减少循环内的停歇等辅助时间C.减少循环外的时间损失D.同时减少以上三项时间4、自动线由四大部分组成。
A.专用自动机、供料系统、定位机构和辅助装置B.驱动系统、传动系统、执行机构和夹紧机构C.专用自动机、辅助工艺装置、物料储存传送装置和检测控制装置D.机座、工作机构、辅助机构和控制系统5、在自动机械之间的生产运输线上增设储料器的目的是 oA.延长自动线的长度B.缩短自动线的工作时间C.减少自动线的成本D.保证自动线生产的连续性，提高生产率6、原理方案设计时，利用黑箱法确定出总功能，再把总功能进行分解，可分解成n个功能元，当每个功能元均有m个功能解时，则利用形态学矩阵可得到个可能的原理方案。
[精品]机械设计基础试题及答案.doc
![[精品]机械设计基础试题及答案.doc](https://uimg.taocdn.com/91bc169883c4bb4cf7ecd1bb.webp)
B.机构题1图 C.齿根圆D.基圆B.进行极限转速计算 D.进行热平衡计算 B.部分式滑动轴承 D.圆锥滚子轴承 B.螺纹升角〉摩擦角D.螺纹升角N 当量摩擦角B. =n _ °）max — °）min D. （I = ---------------max +min）B.从动件与机架共线位置机械设计基础试题一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个选项中只有 一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1. 在如图所示的齿轮一凸轮轴系中，轴4称为（D ）A. 零件C. 构件D. 部件2. 若组成运动副的两构件间的 相对运动是移动，则称这种 运动副为（B ） A.转动副 B.移动副 C.球面副 D.螺旋副 3. 渐开线齿轮的齿廓曲线形状 取决于（D ） A.分度圆B.齿顶圆4. 机构具有确定相对运动的条件是（A ） A. 机构的自由度数目等于主动件数目 B. 机构的自由度数目大于主动件数目 C. 机构的自由度数H 小于主动件数目D. 机构的自由度数目大于等于主动件数目 5. 一般转速的滚动轴承计算准则为（ ） A.进行静强度计算 C.进行疲劳寿命计算 6.柴油机曲轴中部的轴承应采用（ ）A.整体式滑动轴承 C.深沟球轴承 7.螺纹联接的自锁条件为（ ）A.螺纹升角W 当量摩擦角 C.螺纹升角〉摩擦角8. 机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为（1—齿轮2—键3—凸轮4一珀5—蝶栓6—轴端挡板A. Q = 0) max -co min厂 _―① minC. b = --------------------------9. 皎链四杆机构的死点位置发生在（ A.从动件与连杆共线位置 C.主动件与连杆共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用（ ）A.深沟球轴承B.推力球轴承C.圆柱滚了轴承D.圆锥滚了轴承 11 .作单向运转的转轴，其弯曲应力的变化特征是（ ）A.对称循环 B .脉动循环 C.恒定不变D.非对称循环12.在一•般机械传动中，若需要采用带传动时，应优先选用（ ）A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动 13.校链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（ ）A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用（ ）A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动（ ）A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是（ ）A.工作齿宽bB.模数mC.齿数zD.压力角a17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在（ ）A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是（ ）A.m t ]=ni a 2,（】ti =（i a2, ' = BB.m a i=m （2,ai = （112, Y = 8C.lT ）t |=m a 2, Q tl =a2»、=~ 日D.m a j=ITl a 2,（】al =（112,、=~ B（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是（）A.凸缘联轴器B.齿式联轴器C.万|仰联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的（）A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题（本大题共10小题，每小题1分，共10分）21.在机构中采用虚约束的目的是为了改善机构的运动状况和。
山建 04年试题机械设计基础
课程名称机械设计基础适用时间2006年7月4日试卷类别 A 适用专业、年级、班2004级工业设计一填空题（每空2分，15×2＝30分）1、机械是的总称。
2、运动副是指的联接。
3、曲柄摇杆机构中，要使机构具有急回特性，则必须使K 。
4、凸轮机构中，当从动件的末端形状为时，机构有可能存在运动失真现象。
5、在槽轮机构中，运动系数τ= 。
6、松键联接是键的为工作面。
7、带传动中，是可以避免的。
8、三角形螺纹主要用于，而梯形、矩形螺纹主要用于。
9、渐开线的形状主要取决于。
10、温度升高，润滑油的粘度。
11、平面机构中引入一个转动副将带入约束，保留自由度。
12、当m个构件在同一处组成转动副时，其转动副的数目为个。
13、一对渐开线齿轮连续传动的条件是。
二、选择题（每空2分，10×2＝20分）1、组成凸轮机构的基本构件有几个？A 2个B 3个C 4个D 5个2、从动件的推程采用等速运动规律时，在位置会发生刚性冲击。
A 推程的起始点B 推程的中点C 推程的终点D 推程的始点和终点3、在曲柄摇杆机构中,以为机架,机构为双摇杆机构。
A 最短杆B 最短杆相对的杆C 最短杆相邻的杆4、在刺轮机构中，设置止推刺爪的目的是。
A 分度B 定位C 换向5、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A 必受剪切力的作用B 必受拉力作用C 同时受剪切与拉伸作用D 既受剪切又受挤压作用6、带传动是依靠来传递运动和动力的。
A 带与带轮接触面之间的正压力B 带与带轮接触面之间的摩擦力C 带的紧边拉力D 带的松边拉力7、与带传动相比，链传动的主要特点之一是A 缓冲减震B 过载保护C 无打滑8、渐开线齿廓上任意点的法线都与相切。
A 分度圆B 基圆C 齿根圆D 节圆9、在蜗杆传动中，通常为主动件。
A 蜗杆B 蜗轮C 蜗杆和蜗轮都行10、工作时既承受弯矩又承受转矩的轴，称为。
A 传动轴B 转轴C 心轴三、简答题（每题10分，2×10＝20分）1、如图a所示的四杆机构中，已知各杆件长分别为a=240mm, b=600mm,c=400mm,d=500mm。
机械设计基础 试卷A及参考答案
《机械设计基础》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共20分）1.构件是机器的__________单元体；零件是机器的__________单元体；部件是机器的 __________单元体。
2.机构具有确定运动的条件是且。
3.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
4.带传动的主要失效形式是__________与__________。
5.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
6.平面运动副可分为__________和__________，低副又可分为__________和__________。
7.在蜗轮齿数不变的情况下，蜗杆的头数__________，则传动比就__________。
8.螺纹按照其用途不同，一般可分为__________和__________两大类。
9.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越__________。
10.链传动和带传动都属于__________传动。
二、选择题（每题2分，共20分）1.机构具有确定相对运动的条件是()A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目2.闭式硬齿面齿轮传动的主要失效形式是（）A、齿面胶合B、轮齿疲劳折断C、齿面磨粒磨损D、轮齿过载折断3.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（）。
Ａ、传动效率提高Ｂ、蜗杆强度提高Ｃ、传动中心距增大Ｄ、蜗杆圆周速度提高4.链传动属于()传动。
Ａ、摩擦传动；Ｂ、啮合传动；Ｃ、两者均不是。
5.两个构件之间以线或点接触形成的运动副，称为（)。
Ａ、低副Ｂ、高副Ｃ、移动副Ｄ、转动副6.()是齿轮最主要的参数。
电大专科《机械设计基础》机考网考题库及答案
最新电大专科《机械设计基础》机考网考题库及答案100%通过20XX年秋期河南电大把《机械设计基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，内容包含了单选题、判断题，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他机考及教学考一体化答案，敬请查看。
一、单项选择题（每小题3分，共36分）1．对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到双曲柄机构。
A.最短杆 B．最短杆的相邻杆C．最短杆的相对杆 D．任何一秆2．平面四杆机构无急回特性时，行程速比系数( )。
A.大于1 B．小于1C．等于1 D．等于O3．凸轮机构从动杆的运动规律，是由凸轮的( )所决定的。
A.转速 B．轮廓曲线C．基圆 D．从动件形式4．脆性材料的失效形式为( )。
A.屈服失效 B．断裂失效C．扭转失效 D．点蚀失效5．以下哪一项是标准外啮合斜齿轮传动的正确啮合条件之一？( )A.齿轮副的法面模数相等B．齿轮副的端面模数相等C．齿轮副的螺旋角旋向同向D．齿轮副的分度圆半径相等6．对于硬齿面的闭式齿轮传动，主要的失效形式是( )。
A．轮齿折断 B．齿面磨损C．齿面点蚀 D．齿面弯曲7．在蜗杆传动中，其他条件相同，若增加蜗杆头数，将使( )。
A．传动效率提高，滑动速度降低B．传动效率降低，滑动速度提高C．传动效率和滑动速度都提高D．传动效率和滑动速度都降低8．在键联接设计中，普通平键的长度尺寸主要依据( )选定。
A．传递转矩的大小 B．轮毂材料的强度C．轮毂装配工艺性 D．轮毂的宽度尺寸1．作用在刚体上的二力平衡条件是( )。
A．大小相等、方向相反、作用线相同、作用在同一刚体上B．大小相等、方向相同、作用线相同、作用在同一刚体上C．大小相等、方向相反、作用线相同、作用在两个相互作用物体上D．大小相等、方向相反、作用点相同2．在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取( )。
机自04级机械制造基础考试题A标准答案及评分标准
机自2004级1班《机械制造基础》试题A标准答案及评分标准 一、 判断题答案如下表，填T表示正确，F表示错误。
评分标准：每题1分，共30分；个别学生填√表示正确，填×表示错误亦算对。
题号 1 2 3 4 5 6 7 8 9 101112 13 14 15 答案T F T T F F F T F T F F T F T 题号 16 17 18 19 20 21222324252627 28 29 30 答案T F T F F T F T F T F F F T F二、（本题6分）用正交平面参考系，画图标注出弯头外圆车刀车端面时的6个基本角度。
答案如图：评分标准：正确画图标出一个角度得1分；正确画图表示出刀具角度但标注时符号错误的，每处得0 .5分。
三、（本题6分）请用线把如下三列叙述中最匹配的项目依次连结起来。
答案如下：硬质合金分类名称 硬质合金刀具牌号 硬质合金刀具最适宜的用途碳化钛基硬质合金 YT30 钢和铸铁的精加工钨钴类硬质合金 YW1 钢的精加工钨钛钴类硬质合金 YG3 铸铁的精加工通用碳化钨基硬质合金 YG8 钢的粗加工评分标准：每连对一项得1分，每连错一项扣1分。
虚线亦得1分，但总分不超过6分，不低于0分。
四、（本题20分）阅读图示的CA6140车床的传动系统图（见第4页），并解答下列问题：1、写出车削正常螺距公制螺纹的传动路线表达式；（10分）答案：刀架ⅩⅧ（丝杆）ⅩⅦⅩⅤⅩⅣⅩⅢⅫⅪⅨ主轴Ⅵ倍基------⨯------⨯--⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⨯---525363625362575100100633325253333335858M u u 评分标准：挂轮错扣1分，其余环节错每一个环节扣0.5分。
2、写出车削正常螺距公制螺纹的运动平衡式；将运动平衡式化简为用基本组和增倍组的传动比表达螺纹导程的最简式；（6分）答案 分步得分分分倍基倍基27u 4122536362536257510010063333358581⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯=⋯⋯⋯⋯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯==u u u kP L 3、写出车削螺距为1mm 的单头螺纹时的基本组和增倍组的传动比。
机械设计基础课程试卷a卷
学校《机械设计基础》课程试卷200 －200 学年第 学期适用班级：出卷时间：考试方式：考试时间： 120分钟 课程性质： 考试试卷类型： A所在系部： 机电工程系教 研 室： 机械设计教研室一、单项选择题（每小题2分，共20分）所有选择题的答案均要求填入下表中。
一、一对齿轮要正确啮合，它们的_______必需相等。
（A ）直径 （B ）宽度 （C ）模数 （D ）齿数二、能知足超越要求的机构是_____________。
（A ）外啮合棘轮机构 （B ）内啮合棘轮机构 （C ）外啮合槽轮机构 （D ）内啮合槽轮机构3、在设计直动平底从动件盘形凸轮机构时，若显现运动失真现象，则应___________。
（A ）减小凸轮基圆半径 （B ）减小平底宽度 （C ）增大凸轮基圆半径 （D ）增加平底宽度4、在双曲柄机构中，已知三杆长度为a=80mm ，b=150mm ，c=120mm ，则d 杆长度为_______。
（A ）＜110mm （B ）110mm ≤d ≤190mm （C ）≥190mm 五、关于结构尺寸b/d>的刚性转子（ ）。
（A ）需进行静平稳 （B ）需进行动平稳 （C ）不需要平稳六、转动轴承的额定寿命是指同一批轴承中_________________的轴承能达到的寿命。
（A ）99％ （B ）95％ （C ）90％ （D ）50％7、紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加导原先的倍，这是考虑到_______________的阻碍。
（A ）螺纹的应力集中 （B ）载荷转变与冲击 （C ）安全因素 （D ）扭转切应力的作用八、大链轮的齿数不能取得过量的缘故是_____________。
（A ）齿数越多链条的磨损就越大（B ）齿数越多，链传动的动载荷与冲击就越大 （C ）齿数越多，链传动的噪声就越大（D ）齿数越多，链条磨损后，越容易发生脱链现象 九、带张紧的目的是________________。
有关大专 机械设计基础的试题及答案
有关大专机械设计基础的试题及答案、一填空题（每小题2分，共20分）1. 两构件通过.点或线接触组成的运动副称为高副。
2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。
3. 在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。
4. 直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。
5. 为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。
6. 两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。
7. V带传动的主要失效形式是.打滑和疲劳断裂。
8. 在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。
9. 链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。
10. 工作时只受弯矩不承受转矩的轴称为心轴。
二、选择题（每小题1分，共5分）二、选择题 C B D B D1. 渐开线标准齿轮的根切现象发生在。
A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时2. 在下列四种型号的滚动轴承中，必须成对使用。
A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。
A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4. 在铰链四杆机构中，机构的传动角和压力角的关系是。
A. B. C. D.5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。
A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。
每小题1分，共8分）三、判断提 X X V X X X X V1. 在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。
（）2. 在凸轮机构中，基圆半径取得较大时，其压力角也较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.判断正误，在题后的括号内注明， 正确的打“√”，错误的打“╳”。
（20分）
（ ） 1. 链条的节数最好取奇数。
（ ） 2. 汽车后桥差速机构中的齿轮差速器传动系统是一个典型的行星轮系传动。
（ ） 3. 三角形螺纹的牙形角a=60°。
（ ） 4. 采用普通螺栓联接时，螺栓杆与被连接件的孔壁之间无间隙。
（ ） 5. 心轴只承受弯矩而不传递转矩。
（ ） 6. 轴在截面突变处应加工出适当的过渡圆角半径以减小轴肩处的应力集中。
（ ） 7. HX050轴承座 JB/T 2563-91，其中X 表示正座。
（ ） 8. 轴瓦上所开设的油孔，油沟一般开在承载区。
（ ） 9. 滚动轴承的公称接触角a 越大，所能承受的轴向力反而越小。
（ ） 10. 摩擦离合器是利用两圆盘压紧或松开使摩擦力产生或消失，以实现两轴的联接或
分离。
二.填空题。
（16分） 1. 机械在运转时，作变速运动的构件将产生 和 。
2. 空气弹簧是在柔性的橡胶囊中充入压力空气，利用空气的 实现弹性作用。
3. 联轴器分为 和 两大类。
4. 滚动轴承由内圈，外圈， 和 四部分组成。
机电大专040
1班
姓名____
_
____
______
学号_________
______
……
…
…
…
…
…
…
…
…
…
…
（
密
）………………………………（封）………………………………（线）………
…
…
…
…
…
…
…
…
…
密
封
线
内
答
题
无
效
学年度第2学期期末考试
《机械设计基础》试卷（A ） 答卷说明：1、本试卷共4页，5个大题，满分100分，120分钟完卷。
2、本卷为闭卷。
3、答卷要求书写工整，卷面整洁，答题规范，否则每题酌情扣1-2分。
5.为改善轴瓦表面的摩擦性能，提高承载能力，在轴瓦表面浇铸一层做轴承衬。
6. 开始设计轴时，由于弯矩无法求出，故常按来估算最小轴径。
7. 螺栓联接的强度计算主要是确定或验算，其他尺寸按标准选取。
8. 花键联接一般只进行和耐磨性的条件性计算。
9. 典型的行星轮系由太阳轮，行星轮及组成。
10. 进行链传动设计计算时，首先考虑链传动在工作环境中的失效形式，然后确定链的型号，
，，链轮齿数及传动中心距等。
11. 完成轴的结构设计后，轴上零件的位置已确定，轴所受的弯矩即可求出，为使轴的设计既安全
又经济，应进行校核。
12. 对于失效形式主要是疲劳点蚀的滚动轴承，主要对其进行计算。
三. 选择题。
（15分）
（） 1. 滚子链12A-1╳88 GB1243.1-83，其中数字88表示：
A. 链号
B. 系列
C. 排数
D. 节数
（）2. 对于轴承7216AC，以下说法正确的是：
A. AC表示轴承尺寸系列代号
B. 该轴承外径为80mm
C. 该轴承的公称接触角a=25°
D .该轴承滚动体为圆柱体
（）3. 设计计算紧螺栓联接时，危险截面上既有拉应力又有扭转剪应力，在计算时可按拉伸强度来计算，但考虑扭转剪力的影响，要将所受的拉力增大：
A. 30%
B. 45%
C. 20%
D. 50%
（）4. 当轴的某段须磨削加工时，需留出：
A. 退刀槽
B. 砂轮越程槽
C. 内凹圆角
D. 过渡圆角
（）5. 以下哪个参数表示螺纹的螺旋线的倾斜程度：
A. 螺距P
B. 牙型角a
C. 导程s
D. 螺旋升角φ
四.
简答题。
（20分）
1. 请回答进行零件或传动系统的设计时，首先应考虑哪些因素？（10分）
2. 完成轴的机构设计后，其校核计算包括哪些内容？（10分）
五.综合题。
（共29分）
1. 指出图1中轴的结构错误（错误处用圆圈表示），说明原因并予以改正。
（5分）
2.如图所示为车床尾架套筒进给机构，慢进时轮1和轮2啮合，快退时，轮1和轮4啮合。
问：（1） 判断A 图和B 图各属于哪种类型的轮系？（4分）
（2） 若Z 1=Z 2=24, Z 3=48，螺杆的螺距P=4mm ，求手轮转动一周时，螺杆慢速进给和快
速退回的距离是多少？（10分）
2. 如图所示为自行车里程表机构，C为车轮，有效直径D=0.7m，当自行车行1km时，里程表指针
P应转动1周，若Z1=17，Z2=68，Z4=19，Z4′=20,Z5=24，求齿轮3的齿数？（10分）。
