化工设计考试题
化工设计试卷(1) - 副本
一、填空题（每空1分，共20分）（1）化工设备图的内容除视图、尺寸、零部件编号及明细栏、标题栏外，还包括管口表、技术特性表和技术要求。
（2）常见化工设备的类型有容器、反应器、换热器、塔器（四种以上）等。
（3）化工设备图通常标注特性尺寸、装配尺寸、安装尺寸、外形尺寸及其他重要尺寸。
（4）设备布置图和管路布置图主要包括反映设备、管路水平布置情况的平面图和反映某处立面布置情况的剖面图。
（5) 概念设计是指在应用研究进行到一定阶段后，按未来工业生产装置规模进行的假想设计。
（6）可行性研究是设计前期工作的核心，其报告是国家主管部门对工程项目进行评估和决策的依据。
（7）化工设备的壳体以回转体为主。
设备壳体周围分布的管口或零部件，为在主视图上表达它们的真实形状、装配关系、轴向位置，可采用结构多次旋转画出。
（8) 化工工艺流程图的设备采用示意性展开画法，每一设备需标注设备位号，设备位号一般包括设备分类代号、车间或工段号、设备序号等。
（9）管口方位图中，设备管口用粗实线示意性画出，用大写英文字母标注与主视图相同的管口符号。
（10）在化工工艺流程图中，PG0801-50 B3A-H 管道标注中50表示管道公称直径，A表示管道一种材质。
二、选择题（选择正确的答案，将相应的字母填入题内的括号中。
每题1分，共30分）1）化工设计的主要内容包括（ B ）。
A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计2）初步设计阶段应提交的工艺流程图为（C ）。
A.工艺流程方框图B.管道仪表流程图（PID图）C.带控制点的工艺流程图D.工艺流程图（PFD图）3) 化工工艺流程图中符号表示（ A）。
（A）集中控制仪表（B）就地控制仪表（C）就地仪表表盘面安装仪表4) 在化工工艺流程图中，符合、B、C表示（C ）。
（A）A、B、C三个设备串联（B）××反应器有三个（C）××反应器有三个，作用相同且串联（D）××反应器三个型号5) 带控制点的工艺流程图中某控制系统若标有FIC，则它意思是（ A ）。

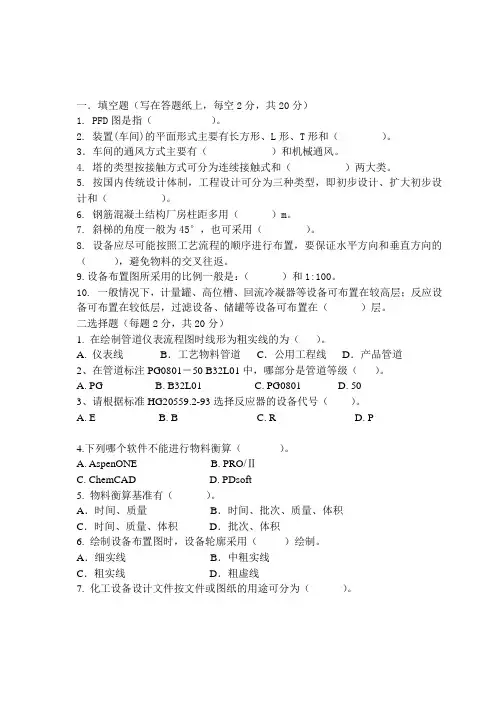

化工设计考试试题2
一．填空题（写在答题纸上，每空2分，共20分）1. PFD图是指（）。
2. 装置(车间)的平面形式主要有长方形、L形、T形和（）。
3．车间的通风方式主要有（）和机械通风。
4. 塔的类型按接触方式可分为连续接触式和（）两大类。
5. 按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和（）。
6. 钢筋混凝土结构厂房柱距多用（）m。
7. 斜梯的角度一般为45°，也可采用（）。
8. 设备应尽可能按照工艺流程的顺序进行布置，要保证水平方向和垂直方向的（），避免物料的交叉往返。
9.设备布置图所采用的比例一般是：（）和1:100。
10. 一般情况下，计量罐、高位槽、回流冷凝器等设备可布置在较高层；反应设备可布置在较低层，过滤设备、储罐等设备可布置在（）层。
二选择题（每题2分，共20分）1. 在绘制管道仪表流程图时线形为粗实线的为（）。
A. 仪表线B．工艺物料管道C．公用工程线D．产品管道2、在管道标注PG0801－50 B32L01中，哪部分是管道等级（）。
A. PGB. B32L01C. PG0801D. 503、请根据标准HG20559.2-93选择反应器的设备代号（）。
A. EB. BC. RD. P4.下列哪个软件不能进行物料衡算（）。
A. AspenONEB. PRO/ⅡC. ChemCADD. PDsoft5. 物料衡算基准有（）。
A．时间、质量B．时间、批次、质量、体积C．时间、质量、体积D．批次、体积6. 绘制设备布置图时，设备轮廓采用（）绘制。
A．细实线B．中粗实线C．粗实线D．粗虚线7. 化工设备设计文件按文件或图纸的用途可分为（）。
A．工程图和施工图B．施工图C．表格图 D. 装配图8. 以下哪些内容不是化工设备图的内容（）。
A．标题栏B．明细栏C．管口方位 D. 管口表9. 设备图中管口表中用（）按顺序填入表中，以明确管口位置和规格。
A．阿拉伯数字从上至下 B. 阿拉伯数字从上至下C．英文大写字母从上至下 D. 英文小写字母从上至下10. 在对塔进行布置时，对于（）需采用独立布置方案。
《化工设计》（本科）期末试卷（A）
《化工设计》( 本科)期末试卷(A)(时间120分钟)一、填空题（每空1分，共20分）1、根据化工过程开发程序来分类，化工设计可分为概念设计、[1] 、[2] 、和[3] 工程设计四种设计类型。
2、化工计算包括工艺设计中的[4] 、[5] 以及[6] 三个内容。
3、三段设计包括[7] 、[8] 、施工图设计三个阶段.4、设备在工艺管道及仪表流程图上应标注[9] 和名称，工艺流程草图流程线的起始和终了处注明[10] 的名称来源及去向。
5、化工设备从总体上分为两类：一类称标准(定型)设备；一类称[11] 设备。
6、化工热源可分为直接热源和[12] 热源。
7、车间厂房布置包括车间平面布置和[13] 布置。
8、公用工程包括[14] 、供电、[15] 、与冷冻以及采暖通风等专业。
9、在选择生产方法和工艺流程时,应该着重考虑的三项原则是先进性、[16] 和合理性。
10、强制通风可分为三种情况，他们分别是：局部通风、[17] 、有毒气体的净化和高空排放。
11、我国设计概算项目的划分分为：[18] 、其他费用、总预备费、专项费用等四个部分。
12、工程投资经济评价分为[19] 、[20] 两类评价方法。
二、选择题（每题2分，共20分）1、中心化验室属于化工厂的__ __部分。
A.化工生产车间B.辅助生产装置C.服务性工程D.生活福利设施2、生产工艺路线选定后，即可进行( )A基础设计。
B中试设计。
C流程设计。
D设备设计。
3、车间布置设计的内容包括车间( )A厂房布置和车间设备布置；B管线布置和车间设备布置；C仪表布置和车间设备布置；D人员布置和车间设备布置。
4、根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，( )A中试设计可分为三段设计、两段设计和一段设计。
B工程设计可分为三段设计、两段设计和一段设计。
C基础设计可分为三段设计、两段设计和一段设计。
D概念设计可分为三段设计、两段设计和一段设计。
化工设计概论期末考试题库及答案
化工设计概论期末考试题库及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪项不是设计阶段的主要任务？A. 确定工艺流程B. 选择设备C. 编制操作手册D. 进行成本估算答案：C2. 化工设计中，以下哪个不是化工过程的基本单元操作？A. 蒸馏B. 过滤C. 反应D. 运输答案：D3. 在化工设计中，哪种类型的反应器通常用于连续生产？A. 批式反应器B. 连续搅拌槽反应器C. 流化床反应器D. 固定床反应器答案：B4. 化工设计中，以下哪个参数不是反应器设计时需要考虑的？A. 反应速率B. 反应温度C. 反应压力D. 反应体积答案：D5. 化工设计中，以下哪个不是化工设备的主要类型？A. 反应器B. 换热器C. 泵D. 计算机答案：D6. 在化工设计中，以下哪个不是安全设计的重要方面？A. 防爆设计B. 防腐蚀设计C. 防火设计D. 颜色设计答案：D7. 化工设计中，以下哪个不是化工流程模拟软件？A. Aspen PlusB. HYSYSC. MATLABD. ProII答案：C8. 在化工设计中，以下哪个不是化工产品的质量控制指标？A. 纯度B. 产量C. 稳定性D. 颜色答案：D9. 化工设计中，以下哪个不是环境影响评估的主要内容？A. 污染排放B. 能源消耗C. 经济效益D. 生态影响答案：C10. 在化工设计中，以下哪个不是设计阶段的输出？A. 设计图纸B. 设计报告C. 操作手册D. 市场分析答案：D二、简答题（每题10分，共30分）1. 简述化工设计的基本流程。
答案：化工设计的基本流程通常包括：需求分析、工艺流程设计、设备选择与设计、安全与环境评估、经济分析、设计优化、设计审查、施工图纸制作、施工监督与调试等。
2. 描述化工设计中进行成本估算的重要性。
答案：进行成本估算在化工设计中至关重要，因为它帮助决策者了解项目的总投资，评估项目的可行性，制定合理的预算，并为项目融资提供依据。
化工设计基础试题
化工设计基础试题一、选择题（每题4分，共10题）1.在化工流程设计中，以下哪种过程是属于物理过程？ A. 氧化反应 B. 蒸馏过程 C. 酯化反应 D. 氧化还原反应2.设计酸碱中和时，采用以下哪种酸碱反应？A. 酸酸反应B. 硫酸和氧化钠反应C. 碳酸钠和盐酸反应 D. 盐酸和氢氧化钠反应3.在化工过程中，以下哪种单位最常用于描述物质的质量？ A. 摩尔 B. 吨 C. 克 D. 毫升4.化工反应器的类型有很多种，以下哪种类型的反应器适用于高压、高温的反应条件？ A. CSTR（连续搅拌式反应器） B. PFR（管式反应器） C. BPR（固定床反应器） D. SBR（序批式反应器）5.化工传热过程中，以下哪种方式的传热效果最佳？ A. 对流传热 B. 辐射传热 C. 导热传热D. 直接传热6.以下哪种方法不属于化工工艺设计的基本步骤？ A. 原料选择 B. 设计参数确定 C. 工艺流程设计 D. 反应温度控制7.化工物料平衡是一种重要的计算方法，以下哪种因素不属于进行物料平衡计算的基本要素？ A. 反应物和产物的化学计量数 B. 反应物的摩尔质量 C. 反应进程中物料的流速 D. 反应物的浓度8.化工过程中，以下哪种装置可以实现气体吸附的分离？ A. 吸附塔 B. 蒸发器 C. 分液漏斗D. 过滤器9.在化工流程设计中，以下哪种操作不属于传质运输过程？ A. 蒸馏 B. 吸附 C. 酸碱中和 D. 离心分离10.以下哪种参数不是衡量化工流程经济性的关键指标？ A. 产量 B. 能耗 C. 设备维护费用 D. 原料成本二、简答题（每题10分，共4题）1.什么是化工流程设计？请简要描述化工流程设计的主要步骤。
答：化工流程设计是指根据化学反应的原理和物质的性质，通过制定合理的工艺流程和操作条件，设计出满足生产要求的化工生产过程的过程。
化工流程设计的主要步骤包括：原料选择、各种操作参数的确定、工艺流程设计、设备安装与调试、生产实施等。
《化工设计》复习题
《化工设计试卷》（一）一、填空题（每空1分，共30分）1、化工设计必须（）。
2、国家计委有关文件的要求，可行性研究报告是项目决策的依据，应按规定的深度做到一定的准确性，投资估算和初步设计概算的出入一般不大于（）否则视超出情况再议。
3、企业使用政府补助、转贷、贴息投资建设的项目，政府只审批（）。
4、凡从事对环境有影响的建设项目都必须执行（）。
同时，在可行性研究报告中，对（）要有专门论述。
5、概念设计是以（）为基础，从工程角度出发按照未来生产规模所进行的一种假想设计。
6、工艺人员向非工艺专业提供设计条件必须确保其（）。
7、管道仪表流程图中的设备用（）线画出。
8、工厂的三废治理工程“三同时”，即（）。
9、选择生产方法和工艺流程是应着重考虑（）三原则。
10、平面图上设备平面定位尺寸应以（）或（）或（）为基准线标注定位尺寸。
11、管道布置是应尽量避免（）。
12、工艺流程草图又称为（），一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。
13、技术上的先进性是由经济合理性来体现的，只有在设计的每一步都重视经济因素，力求经济上合理，到最后才能作出既经济节约又合理可行的概算来。
据专家测算，在设计阶段可以控制（70—85％）的工程投资，后面的施工、材料、劳务只能控制（5 —35％1）。
14、在选择生产方法和工艺流程时，应该着重考虑的原则有( )。
15、化工设备总体分类：（）。
16、设备布置图主要包括反映设备水平布置情况的（）和反映某处立面布置情况的（）。
17、工程投资经济评价有（）和（）。
18、当用泵抽吸时，应由泵的（）确定设备的安装高度。
19、压缩机的最大部件超过（1.0吨）时，应设吊车，起重量大于10吨时，宜选用（）。
20、为了避免发生电化学腐蚀，不锈钢管道不宜与碳钢管直接接触，（）。
21、管架是用来（），管道支架按其作用分为（）22、按照电力设计规范，将电力负荷分成三级，按照用电要求从高到低分为一级、二级、三级。
化工设计期末考试题及答案
化工设计期末考试题及答案# 化工设计期末考试题及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪个不是反应器的基本类型？- A. 固定床反应器- B. 流化床反应器- C. 离心泵- D. 搅拌釜反应器答案：C2. 在化工生产中，下列哪个参数不是反应器设计时需要考虑的？ - A. 反应速率- B. 反应物浓度- C. 反应温度- D. 反应器的体积答案：D3. 化工设计中，以下哪个不是分离过程的类型？- A. 蒸馏- B. 萃取- C. 过滤- D. 热解答案：D4. 在化工设计中，下列哪个设备不是用于物料输送的？- A. 泵- B. 压缩机- C. 换热器- D. 管道答案：C5. 化工设计中，以下哪个不是换热器的类型？- A. 壳管式换热器- B. 板式换热器- C. 热管换热器- D. 离心机答案：D6. 在化工设计中，以下哪个不是压力容器的设计参数？ - A. 工作压力- B. 工作温度- C. 容积- D. 反应时间答案：D7. 在化工设计中，以下哪个不是化工单元操作？- A. 混合- B. 反应- C. 分离- D. 燃烧答案：D8. 化工设计中，以下哪个不是物料平衡的基本步骤？ - A. 确定输入物料- B. 确定输出物料- C. 计算转化率- D. 确定反应速率答案：D9. 在化工设计中，以下哪个不是能量平衡的基本步骤？- A. 确定输入能量- B. 确定输出能量- C. 确定热损失- D. 确定反应物浓度答案：D10. 化工设计中，以下哪个不是工艺流程图（PFD）的组成部分？- A. 设备清单- B. 物料流- C. 能量流- D. 反应方程式答案：D二、简答题（每题10分，共30分）1. 简述化工设计中物料平衡的重要性及其基本步骤。
答案：物料平衡在化工设计中至关重要，它确保了过程的连续性和效率。
基本步骤包括：确定输入物料的组成和数量，分析过程中的化学反应和物理变化，确定输出物料的组成和数量，以及计算过程中的损失和转化率。
化工设计单位考试试题
化工设计单位考试试题化工设计单位考试试题化工设计单位是指从事化工工程设计的企事业单位，其设计人员需要具备一定的专业知识和技能。
为了选拔合适的设计人员，化工设计单位会定期进行考试，以评估应聘者的能力和素质。
本文将就一些常见的化工设计单位考试试题进行讨论，帮助读者更好地了解这一领域。
一、基础知识类试题1. 请简述化工工程设计的基本流程。
2. 什么是化工工程设计中的“物料平衡”？请简要描述其作用和应用场景。
3. 化工设计中常用的反应器有哪些类型？请分别介绍其特点和应用领域。
4. 请解释“工艺流程图”和“设备布置图”在化工设计中的区别和联系。
5. 请列举常见的化工设备，描述其结构和功能。
二、计算题1. 设计一个反应器，反应物A和B按摩尔比1:2进料，反应生成物C和D按摩尔比2:1产生。
已知反应速率常数为k=0.05 min^-1，反应器体积为100 L，初始时刻A和B的摩尔浓度分别为2 mol/L和4 mol/L。
请计算反应器中C和D的浓度随时间变化的关系。
2. 一化工装置的总产量为1000 kg/h，其中产品A的产量为600 kg/h，产品B的产量为300 kg/h。
请计算产品A和B的收率。
3. 一台离心机的转速为3000 rpm，离心机内的颗粒径向加速度为1000 m/s^2。
请计算颗粒的离心力和离心机内的离心场强度。
三、实际案例分析题请以某一具体的化工工程设计案例为例，分析以下问题：1. 设计中遇到的主要挑战和难点是什么？如何解决？2. 设计中的安全问题如何考虑和处理？3. 设计中的环境保护问题如何考虑和处理？4. 设计中的经济性如何考虑和处理？通过对实际案例的分析，可以考察应聘者的综合能力和解决问题的能力。
四、综合应用题请结合实际情景，综合运用化工工程设计的相关知识和技能，回答以下问题：某化工企业计划新建一套生产线，生产某种特定化工产品。
请根据以下信息，进行综合设计：- 产品的主要原料和反应路径；- 生产线的主要设备和工艺流程；- 设备的选型和布置方案；- 安全措施和环境保护措施；- 生产线的经济效益分析。
