多楔带皮带轮技术规范
GB 6378不合格品率约计量抽样检验程序及图表
13
3.1 基本结构型式
板材旋压多楔带轮的基本结构型式为折叠式，(如图1所示).皮带轮的楔数为5楔。
板材旋压多楔带轮根据安装和设计需要，轮辐结构如图2所示：
3.2 带轮结构尺寸见图3、表1。
表1 多楔带轮尺寸
槽型
有效直径
demin
4.2材料
选用08F深冲冷轧钢板，其机械性能应符合有关标准规定。
4.3楔槽的表面粗糙度Ra≤3.2μm。
4.4楔槽侧面对基准定位孔（安装支承面）斜向圆跳动量应不大于0.35mm。
4.5楔槽中心线与带轮轴线夹角为90°±2°。
4.6带轮外观不允许有裂纹、锋边、毛刺，楔面不允许有较明显的带轮基本结构、槽型尺寸、技术要求、测量和实验方法、检验规则及标志、包装、运输和贮存。
本标准适用于车动力转向泵用多楔带皮带轮。
12
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
6.2出厂检验项目
6.2.1外观质量。
6.2.2外形尺寸、安装尺寸。
6.2.3斜向圆跳动。
6.3使用单位抽检产品质量时应采用GB 6378进行抽样验收，取AQL=1，检验水平Ⅱ。
17
7.1每件产品上应贴有或打印有产品合格标志。
7.2产品包装应保证在正常运输情况下不致碰撞擦伤，每箱数量，运输装卸的注意事项等。
4.7生产厂应在产品表面进行防锈保护处理，如涂漆、镀锌、发蓝、磷化等。
15
5.1产品的外观、外形尺寸、表面粗糙度可用通用量具、样板、标准试样等方法检验。
5.2产品楔角、楔间距可用万能显微镜测量。
5.3斜向圆跳动、安装孔位置度的检测按GB 1183规定方法进行。斜向圆跳动的检测方法如图4所示。
16
6.1每件产品需经制造厂检验部门检验合格后方能出厂。
楔间距e
±0.05
rtmin
2Nmax
rbmax
测球直径dn
±0.01
2k
fmin
PK
45
3.56
0.25
2.06
0.50
2.500
0.99
2.5
1注1：同一带轮相邻或不相邻的两楔间距离累积误差不得超过±0.30mm。
2注2：N是利用测球（棒）在楔槽上的实际接触位置测出的。
14
4.1产品应符合本标准规定，并按有关规定程序批准的图样及技术文件制造。
1
本标准的主要技术要求、试验方法、检验规则等是按行业标准《板材旋压多楔带轮》JB/T 7700.2-95而制定的。
本标准自发布之日起执行；
本标准由底盘及动力总成设计处提出并起草；
本标准由 技术服务处负责归口；
本标准主要起草人：
本标准审核：
本标准审定：
本标准批准：
本标准由底盘及动力总成处负责解释。
多楔带皮带轮技术规范
7.3每箱上应清晰标明制造厂名、出厂年月、板材旋压带轮名称与型号、每箱数量、运输装卸的注意事项等。
汽车发动机多楔带轮系设计
图1多楔带轮系结构多楔带（V-ribbed belt）多楔带又称多槽带或多沟带，即表面具有等距纵向楔并与相同形状轮槽紧密楔合的环图2多楔带结构根据断面的型式，将多楔带分为五种型号：PH、PJ、PK、PL、PM。
型号的选择主要取决于传递的功率大小和速度大小。
目前轮系设计中也首选多楔带进行设计，汽车发动机附件传动常用PK型带。
如图3所示：多楔带以楔数、型号和有效长度表示其技术特征。
其标记用按下述顺序的数字和字母表示：a）第一组数字表示楔数；第二组数字表示有效长度（mm）。
图3多楔带标记多楔带轮V-ribbed pulley，如图2所示：的轴线具有若干沟槽的带轮，其沟槽形状由对称绕带轮轴线以不变的间距旋转而形成。
带轮标记如图4所示：多楔带轮以槽数、直径来表示其尺寸特征。
其标记按下述顺序的数字和字母2.60×10-4、2.42×10-4、2.21×10-4。
碳烟质量分数的趋势与NOx相反，E0、E10、E20、E30其碳烟最大质量分数分别为3.09×10-4、3.90×10-4、4.35×10-4、4.48×10-4。
参考文献:[1]Randazzo M L,SodréJ R.Exhaust emissions from a diesel powered vehicle fuelled by soybean biodiesel blends(B3–B20) with ethanol as an additive(B20E2–B20E5)[J].Fuel,2011,90(1): 98-103.第二组数字表示有效直径（mm）。
图4多楔带带轮标记多楔带轮系的优缺点现代汽车发动机附件多，布置空间小，传统于其弯曲性能较差，不适合小空间弯曲传动，已无法满足现代汽车的传动要求。
多楔带在V型带的基础上，型带演变成多个微型V型带集成，从而有效地解决了附布置空间小的课题。
多楔带皮带轮技术规范
QJ/ 04.02.131QJ 工厂企业标准QJ/ 04.02.131-2001多楔带皮带轮技术规范Rulleye specification（试行）2001-09-15实施2001-09-15发布前言本标准的主要技术要求、试验方法、检验规则等是按行业标准《板材旋压多楔带轮》JB/T 7700.2-95而制定的。
本标准自发布之日起执行；本标准由底盘及动力总成设计处提出并起草；本标准由技术服务处负责归口；本标准主要起草人：本标准审核：本标准审定：本标准批准：本标准由底盘及动力总成处负责解释。
多楔带皮带轮技术规范1范围本标准规定了汽车多楔带皮带轮基本结构、槽型尺寸、技术要求、测量和实验方法、检验规则及标志、包装、运输和贮存。
本标准适用于车动力转向泵用多楔带皮带轮。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1183 形状和位置公差GB 6378 不合格品率约计量抽样检验程序及图表3结构型式和尺寸3.1 基本结构型式板材旋压多楔带轮根据安装和设计需要，轮辐结构如图2所示：注1：同一带轮相邻或不相邻的两楔间距离累积误差不得超过±0.30mm。
注2：N是利用测球（棒）在楔槽上的实际接触位置测出的。
4技术要求4.1 产品应符合本标准规定，并按有关规定程序批准的图样及技术文件制造。
4.2 材料选用08F深冲冷轧钢板，其机械性能应符合有关标准规定。
4.3 楔槽的表面粗糙度R a≤3.2μm。
4.4 楔槽侧面对基准定位孔（安装支承面）斜向圆跳动量应不大于0.35mm。
4.5 楔槽中心线与带轮轴线夹角为90°±2°。
4.6 带轮外观不允许有裂纹、锋边、毛刺，楔面不允许有较明显的划痕、刮伤及其他影响质量的缺陷。
轮系设计和校核计算(参考)
DA471发动机前端附件驱动系统设计与计算摘要:发动机前端附件传动系统设计的优劣，将直接影响发动机附件的性能及其工作可靠性，进而影响到整机的技术指标。
因此,其设计和开发也越来越引起人们的重视。
附件传动系统是利用带与带轮之间的摩擦力，将发动机的动力传递给附件并使其在合适的转速下运转。
本文结合XXX发动机前端轮系的开发，着重介绍了多楔带的结构及特点。
对发动机多楔带轮系的设计问题进行了探讨，提出了在设计过程中应重点考虑的问题。
关键词: 多楔带、发动机、速比、张紧力、发电机1、多楔带轮系的结构特点传统汽车发动机前端附件传动系多采用V型带传动，但由于其弯曲性能较差，传动的附件较少，已无法满足现代汽车在较小空间内传动多个附件的要求。
两者的主要区别在于多楔带由多个微型三角带组成，传动方式主要包括V 型带传动和多楔带传动。
与V型带相比，多楔带具有以下优点：●传动扭矩大，寿命长；●可以背面传动；●张紧拉力不容易丧失，调整次数少；●传动效率高；●一根带传动轮的数量多，减小了发动机的轴向长度；●可以采用自动张紧机构，无需调整；●带轮直径可尽可能减小。
●2、多楔带的结构多楔带的结构如图1所示。
图1 多楔带的结构它是由楔胶、芯线和顶布三部分构成。
多楔带沿回转方向的楔峰保证了带与带轮良好的接触和摩擦性能, 并使其在整个带宽上受力分布均匀。
楔胶部分的材料一般为氯丁橡胶, 并带有横的沿回转方向的纤维, 使其接触面具有良好的耐磨性、耐油性以及低噪声特性。
芯线为高强度、小延伸率的聚脂绳。
皮带在外力伸长的多少主要与芯线有关，它在整个宽度上以专门的包入技术连续缠绕, 并与楔胶部分牢固结合。
顶布材料也是耐磨的带有增强纤维的氯丁橡胶。
它不仅是芯线的坚固保护层, 而且能够使用背部作为平型带传动。
多楔带分为五种标准断面, PH、PJ、PK、PL、PM 通常根据所要传递的功率大小和速度大小选择多楔带的断面型式。
PK 型带为汽车发动机附件传动通用带型。
皮带轮加工表面及技术要求

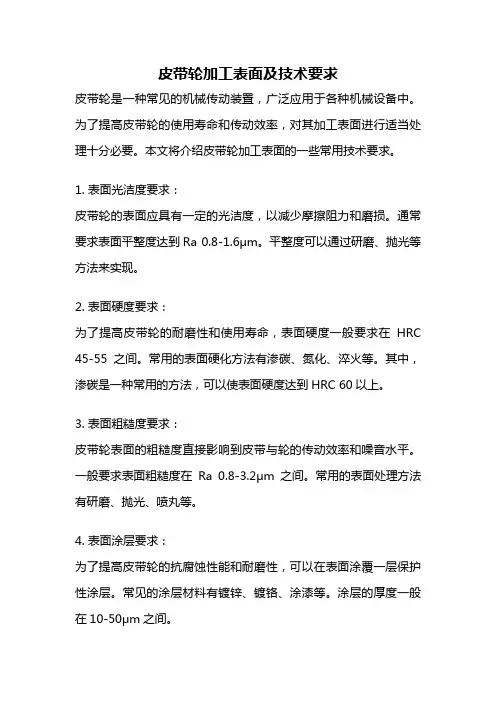

皮带轮加工表面及技术要求皮带轮是一种常见的机械传动装置，广泛应用于各种机械设备中。
