电动葫芦结构

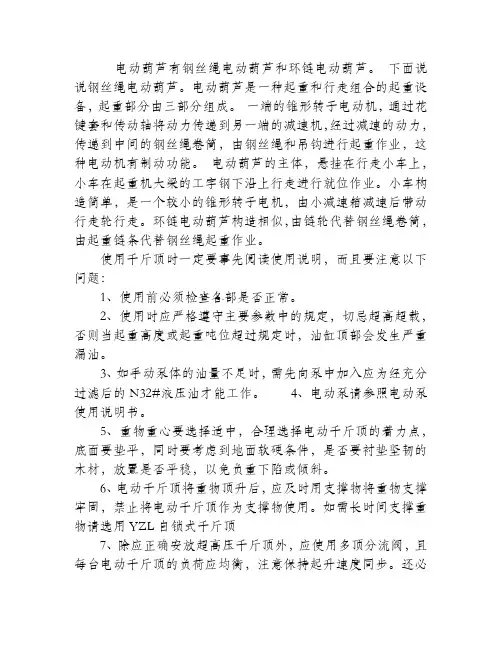

电动葫芦的结构和原理
电动葫芦有钢丝绳电动葫芦和环链电动葫芦。
下面说说钢丝绳电动葫芦。
电动葫芦是一种起重和行走组合的起重设备，起重部分由三部分组成。
一端的锥形转子电动机，通过花键套和传动轴将动力传递到另一端的减速机，经过减速的动力，传递到中间的钢丝绳卷筒，由钢丝绳和吊钩进行起重作业，这种电动机有制动功能。
电动葫芦的主体，悬挂在行走小车上，小车在起重机大梁的工字钢下沿上行走进行就位作业。
小车构造简单，是一个较小的锥形转子电机，由小减速箱减速后带动行走轮行走。
环链电动葫芦构造相似，由链轮代替钢丝绳卷筒，由起重链条代替钢丝绳起重作业。
使用千斤顶时一定要事先阅读使用说明，而且要注意以下问题：1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择电动千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、电动千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将电动千斤顶作为支撑物使用。
如需长时间支撑重物请选用YZL自锁式千斤顶7、除应正确安放超高压千斤顶外，应使用多顶分流阀，且每台电动千斤顶的负荷应均衡，注意保持起升速度同步。
还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。
欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。
否则下降速度过快将产生危险。
9、本LH液压千斤顶油压回缩，起重完后，即可快速取出，但不可用连接的软管来拉动LH液压千斤顶.10、用户使用时千万不要超过额定行程,以免损坏电动千斤顶。

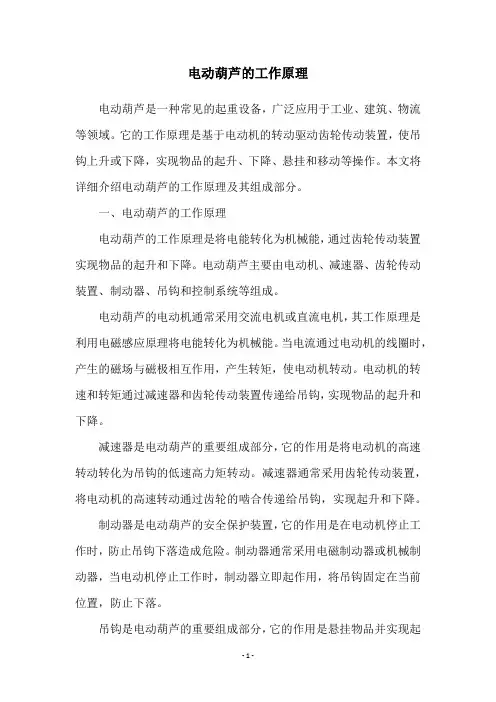

电动葫芦的工作原理
电动葫芦的工作原理电动葫芦是一种常见的起重设备，广泛应用于工业、建筑、物流等领域。
它的工作原理是基于电动机的转动驱动齿轮传动装置，使吊钩上升或下降，实现物品的起升、下降、悬挂和移动等操作。
本文将详细介绍电动葫芦的工作原理及其组成部分。
一、电动葫芦的工作原理电动葫芦的工作原理是将电能转化为机械能，通过齿轮传动装置实现物品的起升和下降。
电动葫芦主要由电动机、减速器、齿轮传动装置、制动器、吊钩和控制系统等组成。
电动葫芦的电动机通常采用交流电机或直流电机，其工作原理是利用电磁感应原理将电能转化为机械能。
当电流通过电动机的线圈时，产生的磁场与磁极相互作用，产生转矩，使电动机转动。
电动机的转速和转矩通过减速器和齿轮传动装置传递给吊钩，实现物品的起升和下降。
减速器是电动葫芦的重要组成部分，它的作用是将电动机的高速转动转化为吊钩的低速高力矩转动。
减速器通常采用齿轮传动装置，将电动机的高速转动通过齿轮的啮合传递给吊钩，实现起升和下降。
制动器是电动葫芦的安全保护装置，它的作用是在电动机停止工作时，防止吊钩下落造成危险。
制动器通常采用电磁制动器或机械制动器，当电动机停止工作时，制动器立即起作用，将吊钩固定在当前位置，防止下落。
吊钩是电动葫芦的重要组成部分，它的作用是悬挂物品并实现起升和下降。
吊钩通常采用钢丝绳或链条等材料制成，具有一定的承载能力和耐磨性。
吊钩上还配有安全挂钩和滑轮等部件，以确保操作安全和方便。
控制系统是电动葫芦的核心部分，它的作用是控制电动机的启动、停止、正反转和速度等参数。
控制系统通常采用电气控制器或变频器等设备，具有精度高、响应快、安全可靠等特点。
二、电动葫芦的组成部分1.电动机电动葫芦的电动机通常采用交流电机或直流电机，其工作原理是利用电磁感应原理将电能转化为机械能。
电动机通常分为单相电机和三相电机两种类型，单相电机适用于小型电动葫芦，而三相电机适用于大型电动葫芦。
2.减速器减速器是电动葫芦的重要组成部分，它的作用是将电动机的高速转动转化为吊钩的低速高力矩转动。
钢丝绳电动葫芦卷筒的构造与尺寸
一、概述钢丝绳电动葫芦卷筒作为一种常见的起重设备，在工业生产中扮演着重要的角色。
其构造与尺寸的设计直接关系到葫芦的使用效果和安全性能。
本文将围绕钢丝绳电动葫芦卷筒的构造与尺寸展开论述，以帮助读者更好地了解这一种起重设备。
二、钢丝绳电动葫芦卷筒的构造1. 钢丝绳电动葫芦卷筒主要由卷筒本体、电动机、减速器、制动装置、钢丝绳、钢丝绳卷轮等部分组成。
卷筒本体通常为铸钢件，具有一定的强度和刚度，以承受起重作业时的载荷。
电动机和减速器通常安装在卷筒本体的一侧，通过减速器传动带动卷筒旋转。
制动装置用于控制卷筒的停止和保持作业状态。
钢丝绳卷轮则用来放置和卷取钢丝绳，保证起重作业的顺利进行。
三、钢丝绳电动葫芦卷筒的尺寸设计1. 卷筒的尺寸设计需要满足起重作业的要求和安全标准。
首先需要考虑的是卷筒的额定起重量和起升高度，根据这些参数确定卷筒的尺寸。
还需要考虑卷筒的外形尺寸和重量，使其能够方便安装和使用。
另外，卷筒的尺寸设计还需考虑到使用环境和条件，比如温度、湿度、腐蚀性等，以确保卷筒在不同工况下具有良好的使用性能和稳定性。
四、结论钢丝绳电动葫芦卷筒的构造与尺寸设计是其使用效果和安全性能的关键因素之一。
通过本文的介绍，相信读者对钢丝绳电动葫芦卷筒的构造和尺寸设计有了更深入的了解。
在今后的实际应用中，希望读者能够根据相关标准和要求，合理选择和使用钢丝绳电动葫芦卷筒，确保工业生产的安全和高效进行。
五、构造与尺寸对葫芦性能的影响1. 构造设计的合理性直接关系到葫芦的使用效果和安全性。
卷筒本体的设计强度和刚度能够决定葫芦在起重作业时的强度和稳定性。
如果卷筒本体不具备足够的强度，可能会在起重作业中发生变形或断裂，造成严重的安全事故。
在设计卷筒构造时，需严格遵循相关的强度计算和材料选择标准，确保卷筒本体具备足够的强度和刚度。
2. 电动机和减速器的设计和选择对葫芦的起升速度、工作效率和使用寿命有着重要影响。
合适的电动机功率和减速器传动比能够确保葫芦的起升速度和工作效率达到要求，同时也能够减小电动机的负载，延长设备的使用寿命。
电动葫芦电气控制原理ppt课件
? 8．起吊物件的下面不得有人。 ? 9．起吊物体、吊钩在摇摆状态下不能起吊。 ? 10．请将葫芦移动到物体正上方再起吊，不得斜吊。 ? 11．限位器不允许当作行程开关反复使用。 ? 12．不得起吊与地面相连的物体。 ? 13．请不要过度点动操作。 ? 14．不要用手电门线前拉其它物体。 ? 15．在维修检查前一定要切断电源。 ? 16．维修检查工作一定要在空载状态下进行。 ? 17．使用前请确认楔块是否安装牢固可靠。
或更换零件。
二、电动葫芦电气检修
? 1. 不能提升重物 ? （1）检查电源熔丝是否烧断，如果断一相，则电动机单相起动，
起动转矩为零，起重配件电动机能转动，应更换足够的熔丝。 ? （2）交流接触器触头接触不良造成线路不能接通，应用砂纸将接
触器触头斑痕平，同时也要检查铁心吸合及断开情况，有无卡现象， 必要时更换接触器。 ? （3）电网电压过低，起动转矩与电压平方成正比，加速转矩克服 不了负载力矩，达不到运行转速，应适当提高电网电压。 ? （4）定子绕组相间短路、接地或断路 ，根据相应情况检修。 ? （5）负载过大或传动机械有故障，一般电动葫芦匹配电动机功率 是合理的，起吊重物不能过载。倘若出现电动葫芦不能转动，先卸 掉载荷，如电动机能正常起动，说明减速箱等传动机构有故障，应 检查拖动机构，清除故障。
一、电动葫芦使用维护
? 6．不允许同时按下两个使电动葫芦按相反方向运动的 手电门按钮。

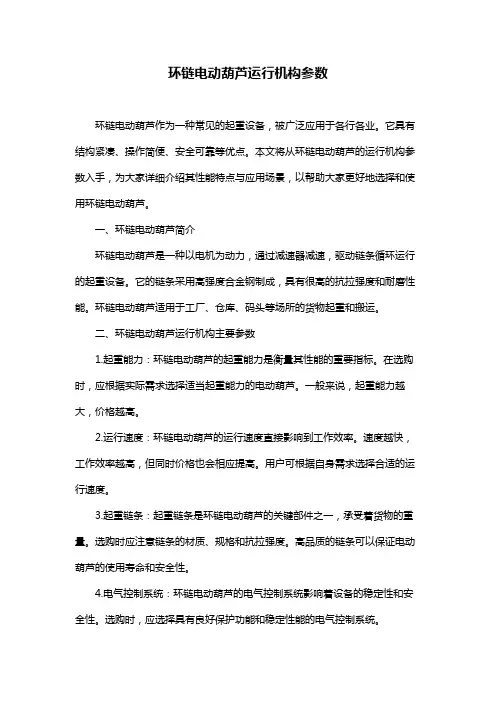

环链电动葫芦运行机构参数
环链电动葫芦运行机构参数环链电动葫芦作为一种常见的起重设备，被广泛应用于各行各业。
它具有结构紧凑、操作简便、安全可靠等优点。
本文将从环链电动葫芦的运行机构参数入手，为大家详细介绍其性能特点与应用场景，以帮助大家更好地选择和使用环链电动葫芦。
一、环链电动葫芦简介环链电动葫芦是一种以电机为动力，通过减速器减速，驱动链条循环运行的起重设备。
它的链条采用高强度合金钢制成，具有很高的抗拉强度和耐磨性能。
环链电动葫芦适用于工厂、仓库、码头等场所的货物起重和搬运。
二、环链电动葫芦运行机构主要参数1.起重能力：环链电动葫芦的起重能力是衡量其性能的重要指标。
在选购时，应根据实际需求选择适当起重能力的电动葫芦。
一般来说，起重能力越大，价格越高。
2.运行速度：环链电动葫芦的运行速度直接影响到工作效率。
速度越快，工作效率越高，但同时价格也会相应提高。
用户可根据自身需求选择合适的运行速度。
3.起重链条：起重链条是环链电动葫芦的关键部件之一，承受着货物的重量。
选购时应注意链条的材质、规格和抗拉强度。
高品质的链条可以保证电动葫芦的使用寿命和安全性。
4.电气控制系统：环链电动葫芦的电气控制系统影响着设备的稳定性和安全性。
选购时，应选择具有良好保护功能和稳定性能的电气控制系统。
5.防护措施：环链电动葫芦在运行过程中，可能会遇到意外情况，如断链、过载等。
选购时，应注意电动葫芦是否具备防护措施，如断链保护、过载保护等。
三、参数选择与应用场景在选择环链电动葫芦时，应结合自身需求，综合考虑起重能力、运行速度、起重链条、电气控制系统等参数。
例如，对于要求快速搬运的场合，可选择运行速度较快的电动葫芦；对于重载场合，应选择起重能力较大的电动葫芦。
此外，还需考虑环链电动葫芦的电源电压、安装形式、工作环境等因素，以确保设备能正常运行。
四、总结与建议环链电动葫芦作为一种重要的起重设备，在选购和使用过程中，要充分了解其性能参数和应用场景。
合理选择适合的环链电动葫芦，既能提高工作效率，又能确保货物和人员的安全。
课程设计电动葫芦设计
课程设计说明书课程名称：机械综合课程设计设计题目：钢丝绳电动葫芦起升用减速器设计课程设计时间：指导教师：班级：学号：姓名：目录1 题目分析 (3)2 设计计算 (3)1)电动机的确定 (3)2）总体设计计算 (4)3 齿轮的设计计算与校核 (6)1）第一对齿轮的设计与校核 (6)2）第二对齿轮的设计与校核 (11)3）第三对齿轮的设计与校核 (15)4 轴的设计与危险轴的校核 (19)5 课程设计总结 (22)6 参考文献 (22)1 题目分析电动葫芦是一种常用的搬运设备，在工厂中使用十分广泛。
电动葫芦由两部分组成，即行走机构和提升机构。
下面分别介绍各组成部分。
1．行走机构组成：行走电动机、传动机构两部分组成。
2．提升机械组成：提升电动机、卷扬机构、机械制动器（一般为盘式制动器）。
3．制动器介绍：电动葫芦（或起重机）的提升机构一定要有机械制动装置，当物体起吊到一定高度后全靠机械制动器将其制停在空中。
制动器的工作机理有液压驱动、气压驱动和牵引电磁铁驱动。
不同的驱动方式其制动的性能也不相同。
在小型电动葫芦上一般采用电磁驱动制动器。
电动葫芦（或起重机）上提升机构采用的制动器种类繁多，在小型电动葫芦上较多采用的制动器是盘式制动器，盘式制动器又称为碟式制动器。
盘式制动器重量轻、构造简单、调整方便、制动效果稳定。
为了安全起见，在起重设备上一般均采用常闭式制动器。
所谓常闭式是指在电磁机构不得电的情况下，制动器处于制动状态。
制动器安装在电动机的一端，一般情况是封闭的，用眼晴直接是看不到的，但这没有关系，一般会将牵引电磁铁的线圈引出线留在外面。
我们只要将线圈接正确就行。
当电动机得电的同时（接触器吸合时），制动器的牵引电磁铁也同时得电，制动器打开。
这种联接方式的优点是，当发生停电事故时可以立即进行制动以避免事故的发生。
其缺点是制动瞬间设备的机械抖动较大。
2 设计计算1)电动机的确定由公式得：P=FV/1000=GV/1000=10000×(4/60)/1000=0.67kwⅠ与电机Ⅱ与ⅠⅢ与Ⅱ输出轴与Ⅲ筒与输出轴总ηηηηηη==0.96×(0.99×0.99)×(0.99×0.99)×(0.99×0.99)×0.98 =0.8857 电动机功率：d p =w p /总η=0.67/0.8857=0.75266kw由于钢丝绳电葫芦起吊和停止时有一些冲击，根据冲击程度一般使用系数A k =1.4故p ≥1.4d p =1.0537kw电机转速取:n 电=1380r/min由于功能需要，采用锥形转子电机。
电动葫芦的组成结构及主要特点
电动葫芦的组成结构及主要特点电动葫芦电动葫芦是一种特种起重设备，安装于天车、龙门吊之上，电动葫芦具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。
组成结构起重量一般为0.1～80吨，起升高度为3～30米。
由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。
其中环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分单速提升、双速提升；微型电动葫芦、卷扬机、多功能提升机。
减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。
起重量：0.25t-80t起升高度：3m-30m工作级别：M3，M4运行速度：20(30)m/min起升速度：8m/min安装使用电动葫芦一般安装在单梁起重机，桥式起重机，门式起重机，悬挂起重机上。
稍加改造，还可以作卷扬机用。
因此，它是提高劳动效率，改善劳动条件的必备机械。
运行条件环境温度：-20℃～+40℃工作制度：中级JC25%重级：JC40%当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。
重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。
电动葫芦结构减速器：采用三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。
减速器自成一个部件，装卸极为方便。
控制箱：采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。
确保了电动葫芦的安全运行。
电器元件寿命长，使用可靠。
钢丝绳：采用GB1102-74（6*37+1）X型起重钢丝绳，保证了经久耐用。
锥形电动机：起升电机采用较大起动力矩锥形转子制动异步电动机，无须外加制动器。
电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54。
按钮开关：手操作轻巧灵便，分有绳操纵和无线遥控两种方式。
项目26电动葫芦的电气控制
电动葫芦的电气控制
再分析KM2线圈回路，按下按钮SB2，由于其串在 KM1回路中的常闭触点先断开，KM1线圈失电，接触 器KM1串在KM2回路中的常闭触点恢复闭合，SB2按到 底时，KM2线圈得电，KM2主触点闭合，提升电动机 M1反转。此时，KM2串在KM1回路中的常闭触点断开， KM1线圈回路不能通电作联锁保护。KM2也没有采取 自锁措施，所以M1的反转控制仍然是点动控制。
接触器KM3和KM4线圈回路的分析过程与上述过 程相似，读者自行分析。
熔断器FU同时作为控制电路的短路保护装置。
电动葫芦的电气控制
2．故障分析 如电动葫芦不能正常工作，则应对电路进行分 析，排除故障。下面对电动葫芦的一些典型故障进行 分析。 1）电动葫芦提升物体操作正常，但不能将物体 放下 从电动葫芦的控制电路中可以看出，提起物体 操作正常，说明提升电动机M1和电磁制动器YB的主 电路工作正常，问题应出在放下物体操作的控制线路 部分。从主电路中可以看出，接触器KM2的主触点如 果能正常闭合，则此故障便被排除，而KM2的得电通 路为：
电动葫芦的电气控制
YB是三相断电型电磁制动器，由制动电磁铁和闸 瓦制动器两部分组成。当制动电磁铁线圈通电后，它 的闸瓦与闸轮分开，电动机可以转动；当制动电磁铁 线圈断电后，在弹簧的作用下，使闸瓦与闸轮压紧， 实现电动葫芦的停车制动。
熔断器FU用于整个电路的短路保护。
电动葫芦的电气控制
2．控制电路 SB1是电动葫芦提升重物的点动控制按钮，SB2 是电动葫芦放下重物的点动控制按钮，SB3是电动葫 芦向前移动的点动控制按钮，SB4是电动葫芦向后移 动的点动控制按钮。 SQ1～SQ3为限位行程开关，当电动葫芦提升物 体上升到极限位置时，行程开关SQ1被压下；电动葫 芦 前 后 移 动 到 极 限 位 置 时 ， 对 应 的 行 程 开 关 SQ2 或 SQ3被压下，用于电动葫芦的安全保护。
电动葫芦
电动葫芦主要结构：
减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。
电动葫芦安装使用：
编辑本段电动葫芦的特点 钢丝绳电动葫芦的优点为长度尺寸小，电机装在卷筒里面的电动葫芦。 电动葫芦结构紧凑，电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置,宽度方面尺寸大，结构粗笨，机械效率低，加工较难题。其缺点为:长度尺寸大。液压系统为双重控制，溢流调节阀、磁接点压力表均可对压力进行精确的控制。电器控制部门采用了低电压控制，增加了支配系统的平安性。 现在已没有厂家出产这种结构型式的产品了轨道转弯半径大。结构及特点。该机采用了机电一化设计，更换不同的模具，即可压制不同规格的钢丝绳，支配简便、平安。其主要缺点为电机散热前提差，分组性差，检查、装置、维护电机方便，供电装置复杂。电念头轴线平行于卷筒轴线的电动葫芦，其 钢丝绳电动葫芦优点为高度与长度尺寸小。其缺点为宽度尺寸大，分组性，制造与装配复杂。 钢丝绳电动葫芦的分类及叙述钢丝绳电动葫芦的组成部门有：电机、传念头构、卷筒和链轮。以电机和卷筒相互位置不同大致可分为四种类型。压制的钢丝绳拉力大、美观、快速，压接一套钢丝绳只需几分钟即可完成，大大降低了劳动强度，进步了工作效率。 电机装在卷筒外面的电动葫芦，其优点为为分组性好、通用化程度高、改变起升高度轻易、装置检验利便。 电动葫芦的使用，可以说非常广泛，但是能正确利用电动葫芦优点来进行操作的人员可能就少之又少了，我在这里建议大家要多了解电动葫芦特点，这方面的知识，这样比较对电动葫芦使用比较好。编辑本段电动葫芦分类 电动葫芦主要分类：环链电动葫芦、钢丝绳电动葫芦（防爆葫芦）、防腐电动葫芦、双卷筒电动葫芦、卷扬机、群吊电动葫芦、多功能提升机。编辑本段电动葫芦应用领域 应用领域：提升、牵移、装卸重物，油罐倒装焊接，如各种大中型砼、钢结构及机械设备的安装和移动，适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。编辑本段电动葫芦使用注意事项 (1)使用前检查工作 a.在在操作者步行范围内和重物通过的路线上应无障碍物。 b.手控按钮上下、左右方向应动作准确灵敏，电动机和减速器应无异常声响。 c.制动器应灵敏可靠。 d.电动葫芦运行轨道上应无异物。 e.上下限位器动作应准确。 f.吊钩止动螺母应紧固。 g.吊钩在水平和垂直方向转动应灵活。 h.吊钩滑轮应转动灵活。 i.钢丝绳应无明显缺陷，在卷筒上排列整齐，无脱开滑轮槽迹象，润滑良好。 j.吊辅具无异常现象。 k.电动葫芦的工作环境温度为－25～+40℃ l.电动葫芦不适用于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫 芦，不宜吊运熔化金属或有毒、易燃和易爆物品。 (2)电动葫芦不得旁侧吊卸重物，禁止超负荷使用。 (3)在使用过程中，操作人员应随时检查钢丝绳是否有乱扣、打结、掉槽、磨损等 现象，如果出现应及时排除，并要经常检查导绳器和限位开关是否安全可靠。 (4)在日常工作中不得人为地使用限位器来停止重物提升或停止设备运行。 (5)工作完毕后，关闭电源总开关，切断主电源。 (6)应设专门维修保养人员每周对电动葫芦主要性能和安全状态检查一次，发现故障及时排除。 (7)电动机风扇制动轮上的制动环，不许沾有油垢，调整螺母应紧固，以免因制动失灵而发生事故。 (8)电动葫芦各润滑部分应及时加适量的润滑油，润滑油要清洁，不含其它杂质。润滑油约2个月更换一次。对起升减速器和运行减速器在使用前一定要加足够的润滑油，起重减速器内注入50号机械油(HJ-50GB443-64)。0.5t、1t、2t、3t、5t、10t电动葫芦分别注人lkg，1.5kg，2.5kg,3kg，3kg,4kg，运行减速器注入黏度为5．5～7ºE50．数量为0.3kg的润滑油。 (9)使用过程中，发现故障应及时切断主电源。 (10)电动葫芦不工作时，不允许将重物悬挂在空中，以防止零部件产生永久变形。 (11)电动葫芦使用完毕后，应停在指定的安全地方。室外应设防雨罩。 (12)禁止同时按下两个相反方向的按钮，其它可以同时操纵。 (13)检修起升减速器拆卸时不得使用螺丝刀、扁铲等打接合面，应用木锤轻轻敲打箱体凸出部分、以免破坏箱体与箱盖密封平面。编辑本段电动葫芦的使用维护 1.新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数次。但未安装完毕前，切忌通电试转。 2.正常使用前应进行以额定负荷125%,起升离地面约100毫米，10分钟的静负荷试验，检查是否正常。 3.动负荷试验是以额定负荷重量，作反复升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分是否正常可靠。 4.在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数(120次)情况下使用。 5.安装调试和维护时，必须严格检查限位装置是否灵活可靠，当吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于50mm(10t，16t，20t必须大于120mm)。当吊钩降至下极限位置时，应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。 6. 不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。 7. 工作完毕后必须把电源的总闸拉开，切断电源。 8.电动葫芦应由专人操纵，操纵者应充分掌握安全操作规程，严禁歪拉斜吊。 9.在使用中必须由专门人员定期对电动葫芦进行检查，发现故障及时采取措施，并仔细加以记录。 10.调整电动葫芦制动下滑量时，应保证额定载荷下，制动下滑量S≤V/100（V为负载下一分钟内稳定起升的距离）。 11.钢丝绳的报废标准:钢丝绳的检验和报废标准按CB/T5972-1986《起重机械用钢丝绳检验和报废实用规范》执行。 12.电动葫芦使用中必须保持足够的润滑油，并保持润滑油的干净，不应含有杂质和污垢。 13.钢丝绳上油时应该使用硬毛刷或木质小片，严禁直接用手给正在工作的钢丝绳上油。 14.电动葫芦不工作时，不允许把重物悬于空中，防止零件产生永久变形。 15.在使用过程中，如果发现故障，应立即切断主电源。 16.使用中应特别注意易损件情况。 17.10~20吨葫芦在长时间连续运转后，可能出现自动断电现象，这属于电机的过热保护功能，此时可以下降，过一段时间，待电机冷却下来后即可继续工作。编辑本段环链电动葫芦环链电动葫芦简介
电动葫芦电气控制原理
（1）调整电动机轴向移动量 在使用中，轴向移动量将随着制动环的磨损而逐渐加大，如发 现制动后重物下滑量较大，则要检查、调整制动器，电动机在使用 中，如发现制动环磨损使制动力矩过小时，应调整风扇制动轮的相 对位置，调整步骤如下：先将锁紧螺母与风扇制动轮之间的螺钉拆 下，旋紧锁紧螺母位置，最后将螺钉拧紧，一般调整 3次后就要更 换制动环，以保证制动安全。 （2）调整电磁盘式或钳式制动器的制动力矩 调整方法是调整制动调节螺钉以改变动片与静片之间的距离， 但距离不可太大，距离太大则重物在悬空状态中制动行程过大或重 物下滑，距离太小则在提升重物时制动器不能完全松开，而会发出 嗡嗡的响声，导致电磁铁过载引起线圈过热。
二、电动葫芦机械调整
1. 制动装置调整 电动葫芦的机械调整主要是对制动装置的调整，制 动器是保证电动葫芦安全、可靠、正常工作的重要部件。 由于在制动过程电磁铁冲击力大，引起机构振动，在长 期反复碰撞后，可能导致制动机构磨损或松动，以至于 制动失效，所以需要定期对制动机构进行。
二、电动葫芦机械调整

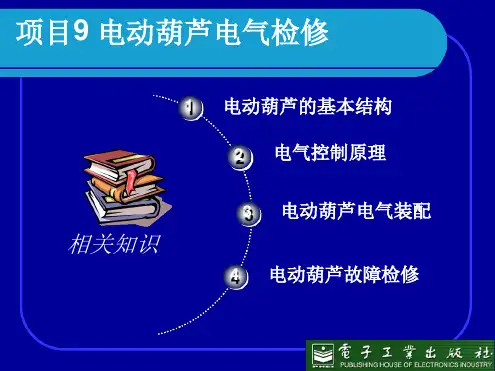

项目9 电动葫芦电气检修
电动葫芦电气操作规程
知识拓展
一、电动葫芦使用维护
1．新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数 次。但在未安装完毕前，切忌通电试转。 2．在正常使用前应进行以额定负荷的125%,起升离地面约100mm， 10min的静负荷试验，并检查是否正常。 3．动负荷试验是以额定负荷重量，作反复升降与左右移动试验， 试验后检查其机械传动部分、电器部分和连接部分是否正常可靠。 4． 在使用中，绝对禁止在不允许的环境下，及超过额定负荷和每 小时额定合闸次数（120次）的情况下使用。 5．安装调试和维护时，必须严格检查限位装置是否灵活可靠，当 吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于 50mm（10t,16t,20t必须大于120mm）。当吊钩降至下极限位置时， 应保证卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。
