广播线材选用对照参考表
AWG线径对照表
AWG线径对照表在电线电缆领域，AWG（American Wire Gauge）是一种常见的用于表示线径规格的标准。
对于从事电子、电气相关工作的人员，或者是对电线布线有一定需求的普通人来说，了解 AWG 线径对照表是非常重要的。
AWG 线号越小，线径越大；线号越大，线径越小。
这与我们通常的直觉可能有些不同。
例如，AWG 10 号线的线径要大于 AWG 20 号线。
｜ AWG 线号｜线径（英寸）｜线径（毫米）｜横截面积（平方毫米）｜电阻（欧姆/千米）｜｜｜｜｜｜｜｜ 0000 （4/0) ｜ 04600 ｜ 11684 ｜ 21166 ｜ 00486 ｜｜ 000 （3/0) ｜ 04096 ｜ 10404 ｜ 16782 ｜ 00617 ｜｜ 00 （2/0) ｜ 03648 ｜ 9266 ｜ 13310 ｜ 00779 ｜｜ 0 （1/0) ｜ 03249 ｜ 8252 ｜ 10550 ｜ 00982 ｜｜ 1 ｜ 02893 ｜ 7348 ｜ 8369 ｜ 0124 ｜｜ 2 ｜ 02576 ｜ 6544 ｜ 6637 ｜ 0156 ｜｜ 3 ｜ 02294 ｜ 5827 ｜ 5262 ｜ 0197 ｜｜ 4 ｜ 02043 ｜ 5189 ｜ 4170 ｜ 0248 ｜｜ 6 ｜ 01620 ｜ 4115 ｜ 2625 ｜ 0389 ｜｜ 8 ｜ 01285 ｜ 3264 ｜ 1651 ｜ 0628 ｜｜ 10 ｜ 01019 ｜ 2588 ｜ 1038 ｜ 0991 ｜｜ 12 ｜ 00808 ｜ 2053 ｜ 653 ｜ 1588 ｜｜ 14 ｜ 00641 ｜ 1628 ｜ 417 ｜ 2525 ｜｜ 16 ｜ 00508 ｜ 1291 ｜ 258 ｜ 4016 ｜｜ 18 ｜ 00403 ｜ 1019 ｜ 165 ｜ 6385 ｜｜ 20 ｜ 00319 ｜ 0812 ｜ 103 ｜ 1015 ｜｜ 22 ｜ 00253 ｜ 0644 ｜ 065 ｜ 1627 ｜｜ 24 ｜ 00201 ｜ 0511 ｜ 040 ｜ 2577 ｜｜ 26 ｜ 00159 ｜ 0404 ｜ 025 ｜ 4055 ｜｜ 28 ｜ 00126 ｜ 0320 ｜ 016 ｜ 6527 ｜｜ 30 ｜ 00100 ｜ 0254 ｜ 010 ｜ 1018 ｜｜ 32 ｜ 00079 ｜ 0202 ｜ 006 ｜ 1644 ｜｜ 34 ｜ 00063 ｜ 0160 ｜ 004 ｜ 2685 ｜｜ 36 ｜ 00050 ｜ 0127 ｜ 002 ｜ 4272 ｜在实际应用中，选择合适的 AWG 线号需要考虑多个因素。
常用线材规格值对照表
序号品牌外被材质线规导体结构导体直径线材外径额定电压额定温度导体电阻允载电流备 注1LTK NHFR3302 32#7/0.080.240.56±0.0530V105℃597ohm/㎞ 1.3±0.3A常规线2LTK NHFR3302 30#7/0.100.300.55±0.0530V105℃381ohm/㎞ 2.3±0.3A特制线3LTK NHFR3302 30#7/0.100.300.70±0.0530V105℃381ohm/㎞ 2.3±0.3A常规线4LTK NHFR3302 28#7/0.1270.380.85±0.0530V105℃239ohm/㎞ 3.0±0.3A常规线5LTK NHFR3302 28#7/0.1270.380.70±0.0530V105℃239ohm/㎞ 3.0±0.3A配小端子特制线6LTK NHFR3302 28#19/0.080.380.60±0.0530V105℃239ohm/㎞ 3.0±0.3A配小端子特制线7LTK NHFR3302 26#7/0.160.480.88±0.0530V105℃150ohm/㎞ 4.0±0.4A常规线8LTK NHFR3302 26#7/0.160.48 1.00±0.0530V105℃150ohm/㎞ 4.0±0.4A特制线9LTK NHFR3302 24#11/0.160.61 1.00±0.0530V105℃94.2ohm/㎞ 5.3±0.4A10LTK NHFR3302 22#17/0.160.76 1.30±0.0530V105℃59.4ohm/㎞7.2±0.4A11LTK NHFR3302 20#26/0.160.94 1.50±0.0530V105℃36.7ohm/㎞9.4±0.5A12大碌FEP10064 32#19/0.050.240.41±0.0530V105℃450ohm/㎞ 1.30±0.3A13大碌FEP10064 28#7/0.1270.300.65±0.0530V105℃220ohm/㎞ 2.10±0.3A14大碌FEP10064 26#7/0.160.480.70±0.0530V105℃220ohm/㎞ 3.15±0.3A15成佳FEP10064 32#7/0.080.240.38±0.0530V105℃613ohm/㎞ 1.30±0.3A16成佳FEP10065 30#7/0.10.300.5±0.0530V105℃318ohm/㎞ 1.70±0.3A17成佳FEP10064 28#7/0.120.380.65±0.0530V105℃232ohm/㎞ 2.10±0.3A18成佳FEP10064 26#7/0.160.480.70±0.0530V105℃150ohm/㎞ 3.15±0.3A19丰泰FEP10064 28#7/0.120.380.65±0.0530V105℃232ohm/㎞ 2.10±0.3A20丰泰FEP10064 26#7/0.160.480.60±0.0530V105℃150ohm/㎞ 3.15±0.3A21LTK PVC1007 30#7/0.100.30 1.12±0.05300V80℃354ohm/㎞ 2.3±0.3A22LTK PVC1007 28#7/0.1270.38 1.20±0.05300V80℃223ohm/㎞ 3.0±0.3A23LTK PVC1007 26#7/0.160.48 1.30±0.05300V80℃139ohm/㎞ 4.0±0.5A24LTK PVC1007 24#11/0.160.61 1.43±0.05300V80℃88.9ohm/㎞ 5.3±0.5A25LTK PVC1007 22#17/0.160.76 1.58±0.05300V80℃57.5ohm/㎞7.2±0.5A26LTK PVC1007 20#26/0.160.94 1.76±0.05300V80℃36.7ohm/㎞9.4±0.7A27LTK PVC1007 18#41/0.16 1.18 2.00±0.05300V80℃23.3ohm/㎞12.5±0.7A30LTK PVC1061 28#7/0.1270.380.90±0.05300V80℃223ohm/㎞ 3.0±0.3A 31LTK PVC1061 26#7/0.160.48 1.00±0.05300V80℃139ohm/㎞ 4.0±0.5A 32LTK PVC1061 24#11/0.160.61 1.15±0.05300V80℃88.9ohm/㎞ 5.3±0.5A 33LTK PVC1061 22#17/0.160.76 1.28±0.05300V80℃57.5ohm/㎞7.2±0.5A 34LTK PVC1061 20#26/0.160.94 1.46±0.05300V80℃34.6ohm/㎞9.4±0.7A 35LTK PVC1061 18#41/0.16 1.18 1.70±0.05300V80℃23.3ohm/㎞12.5±0.7A 36LTK PVC1061 16#26/0.254 1.49 2.02±0.04300V80℃15.1ohm/㎞14.8±0.7A 37LTK PVC1571 32#7/0.080.240.5±0.0530V80℃597ohm/㎞ 1.3±0.3A 38LTK PVC1571 30#7/0.100.300.55±0.0530V80℃354ohm/㎞ 2.3±0.3A 39LTK PVC1571 28#7/0.1270.380.9±0.0530V80℃223ohm/㎞ 3.0±0.3A 40LTK PVC1571 26#7/0.160.48 1.0±0.0530V80℃139ohm/㎞ 4.0±0.5A 41LTK PVC1571 24#7/0.20.60 1.1±0.0530V80℃85.9ohm/㎞ 5.3±0.5A 42LTK PVC1571 22#17/0.160.76 1.4±0.0530V80℃57.5ohm/㎞7.2±0.5A 43LTK PVC1571 20#26/0.160.94 1.8±0.0530V80℃34.6ohm/㎞9.4±0.7A 44LTK PVC1571 18#65/0.127 1.18 1.78±0.0530V80℃23.3ohm/㎞12.5±0.7A 45LTK PVC1571 16#54/0.18 1.52 2.15±0.0530V80℃15.1ohm/㎞14.8±0.7A 46LTK PVC1015 28#7/0.1270.38 2.0±0.05600V105℃223ohm/㎞ 3.0±0.3A 47LTK PVC1015 26#7/0.160.48 2.12±0.05600V105℃139ohm/㎞ 4.0±0.5A 48LTK PVC1015 24#11/0.160.61 2.19±0.05600V105℃88.9ohm/㎞ 5.3±0.5A 49LTK PVC1015 22#17/0.160.76 2.40±0.05600V105℃57.5ohm/㎞7.2±0.5A 50LTK PVC1015 20#20/0.160.94 2.58±0.05600V105℃34.6ohm/㎞9.4±0.7A 51LTK PVC1015 18#16/0.254 1.16 2.80±0.05600V105℃23.3ohm/㎞12.5±0.7A 52LTK PVC1015 16#26/0.254 1.49 3.08±0.05600V105℃15.1ohm/㎞14.8±0.7A 53LTK PVC1015 14#41/0.254 1.87 3.46±0.05600V105℃9.2ohm/㎞17.6±0.8A 54LTK PVC1430 30#7/0.100.30 1.10±0.05300V105℃354ohm/㎞ 2.3±0.3A 55LTK PVC1431 28#7/0.1270.38 1.20±0.05300V105℃223ohm/㎞ 3.0±0.3A 56LTK PVC1430 26#7/0.160.48 1.30±0.05300V105℃139ohm/㎞ 4.0±0.5A59LTK PVC1430 20#26/0.160.94 1.76±0.05300V105℃34.6ohm/㎞9.4±0.7A 60LTK PVC1430 18#41/0.16 1.18 2.40±0.05300V105℃23.3ohm/㎞12.5±0.7A 61LTK PVC1430 16#26/0.254 1.49 2.70±0.05300V105℃15.1ohm/㎞14.8±0.7A 62LTK NHFR3385 30#7/0.10.30 1.12±0.05300V105℃354ohm/㎞ 2.3±0.3A 63LTK NHFR3385 28#7/0.1270.38 1.18±0.05300V105℃223ohm/㎞ 3.0±0.3A 64LTK NHFR3385 26#7/0.160.48 1.28±0.05300V105℃150ohm/㎞ 4.0±0.5A 65LTK NHFR3385 24#7/0.20.60 1.40±0.05300V105℃94.2ohm/㎞ 5.3±0.5A 66LTK NHFR3385 22#17/0.160.76 1.56±0.05300V105℃59.4ohm/㎞7.2±0.5A 67LTK NHFR3385 20#26/0.160.94 1.74±0.05300V105℃36.7ohm/㎞9.4±0.7A 68LTK NHFR3385 18#41/0.16 1.18 2.0±0.05300V105℃23.3ohm/㎞12.5±0.7A 69LTK NHFR3385 16#26/0.254 1.49 2.28±0.05300V105℃14.6ohm/㎞14.8±0.7A 70琦富瑞XLPE3386 30#7/0.10.30 1.90±0.1600V105℃381ohm/㎞ 2.3±0.3A 71琦富瑞XLPE3386 28#7/0.1270.38 1.98±0.1600V105℃239ohm/㎞ 3.0±0.3A 72琦富瑞XLPE3386 26#7/0.160.48 2.08±0.1600V105℃150ohm/㎞ 4.0±0.5A 73琦富瑞XLPE3386 24#11/0.160.61 2.20±0.1600V105℃94.2ohm/㎞ 5.3±0.5A 74琦富瑞XLPE3386 22#17/0.160.76 2.35±0.1600V105℃59.4ohm/㎞7.2±0.5A 75琦富瑞XLPE3386 20#26/0.160.94 2.55±0.1600V105℃36.7ohm/㎞9.4±0.7A 76琦富瑞XLPE3386 18#41/0.16 1.18 2.75±0.1600V105℃23.2ohm/㎞12.5±0.7A 77琦富瑞XLPE3386 16#26/0.254 1.49 3.10±0.15600V105℃14.6ohm/㎞14.8±0.7A 78琦富瑞XLPE3386 14#41/0.254 1.87 3.45±0.15600V105℃8.96ohm/㎞17.6±0.7A 79LTK XLPE3398 30#7/0.10.30 1.12±0.05300V150℃381ohm/㎞ 2.3±0.3A 80LTK XLPE3398 28#7/0.1270.38 1.18±0.05300V150℃223ohm/㎞ 3.0±0.3A 81LTK XLPE3398 26#7/0.160.48 1.30±0.05300V150℃150ohm/㎞ 4.0±0.5A 82LTK XLPE3398 24#7/0.20.60 1.40±0.05300V150℃94.2ohm/㎞ 5.3±0.5A 83LTK XLPE3398 22#17/0.160.76 1.56±0.05300V150℃59.4ohm/㎞7.2±0.5A 84LTK XLPE3398 20#26/0.160.94 1.74±0.05300V150℃36.7ohm/㎞9.4±0.7A 85LTK XLPE3398 18#41/0.16 1.18 2.0±0.05300V150℃23.2ohm/㎞12.5±0.7A87LTK NHFR10368 30#7/0.100.300.82±0.05300V105℃381ohm/㎞ 2.3±0.3A 88LTK NHFR10368 28#7/0.1270.380.9±0.05300V105℃223ohm/㎞ 3.0±0.3A 89LTK NHFR10368 26#7/0.160.48 1.0±0.05300V105℃150ohm/㎞ 4.0±0.5A 90LTK NHFR10368 24#7/0.20.60 1.12±0.05300V105℃88.9ohm/㎞ 5.3±0.5A 91LTK NHFR10368 22#17/0.160.76 1.28±0.05300V105℃57.5ohm/㎞7.2±0.5A 92LTK NHFR10368 20#26/0.160.94 1.46±0.05300V105℃34.6ohm/㎞9.4±0.7A 93LTK NHFR10368 18#16/0.254 1.16 1.68±0.05300V105℃23.3ohm/㎞12.5±0.7A 94LTK NHFR10368 16#26/0.254 1.49 2.01±0.05300V105℃15.1ohm/㎞14.8±0.7A 95琦富瑞XLPE3266 30#7/0.10.30 1.10±0.05300V125℃381ohm/㎞ 2.3±0.3A 96琦富瑞XLPE3266 28#7/0.1270.38 1.18±0.05300V125℃239ohm/㎞ 3.0±0.3A 97琦富瑞XLPE3266 26#7/0.160.48 1.28±0.05300V125℃150ohm/㎞ 4.0±0.5A 98琦富瑞XLPE3266 24#11/0.160.61 1.41±0.05300V125℃94.2ohm/㎞ 5.3±0.5A 99琦富瑞XLPE3266 22#17/0.160.76 1.56±0.05300V125℃59.4ohm/㎞7.2±0.5A 100琦富瑞XLPE3266 20#26/0.160.94 1.75±0.05300V125℃36.7ohm/㎞9.4±0.7A 101琦富瑞XLPE3266 18#16/0.254 1.18 2.00±0.05300V125℃23.2ohm/㎞12.5±0.7A 102琦富瑞XLPE3266 16#26/0.254 1.49 2.30±0.05300V125℃14.6ohm/㎞14.8±0.7A 103琦富瑞XLPE3266 14#41/0.254 1.87 2.90±0.05300V125℃8.96ohm/㎞17.6±0.7A 104琦富瑞硅橡胶3135 26#7/0.160.48 2.05±0.1600V200℃150ohm/㎞ 4.0±0.5A 105琦富瑞硅橡胶3135 24#7/0.20.61 2.15±0.1600V200℃94.2ohm/㎞ 5.3±0.5A 106琦富瑞硅橡胶3135 22#7/0.2540.76 2.32±0.1600V200℃59.4ohm/㎞7.2±0.5A 107琦富瑞硅橡胶3135 20#7/0.30.92 2.48±0.1600V200℃36.7ohm/㎞9.4±0.7A 108琦富瑞硅橡胶3135 18#7/0.39 1.19 2.75±0.1600V200℃23.2ohm/㎞12.5±0.7A 109琦富瑞硅橡胶3135 16#50/0.18 1.50 3.06±0.15600V200℃14.6ohm/㎞14.8±0.7A 110琦富瑞硅橡胶3135 14#41/0.254 1.90 3.46±0.15600V200℃8.96ohm/㎞17.6±0.8A 111琦富瑞硅橡胶3135 12#65/0.254 2.36 3.95±0.15600V200℃ 5.64ohm/㎞20.6±0.8A 112琦富瑞PVC1569 28#7/0.1270.38 1.18±0.1300V105℃239ohm/㎞ 3.0±0.3A 113琦富瑞PVC1569 26#7/0.160.48 1.28±0.1300V105℃150ohm/㎞ 4.0±0.5A 114琦富瑞PVC1569 24#11/0.160.61 1.41±0.1300V105℃94.2ohm/㎞ 5.3±0.5A115琦富瑞PVC1569 22#17/0.160.76 1.56±0.1300V105℃59.4ohm/㎞7.2±0.5A 116琦富瑞PVC1569 20#21/0.180.95 1.75±0.1300V105℃36.7ohm/㎞9.4±0.7A 117琦富瑞PVC1569 18#16/0.254 1.17 1.95±0.1300V105℃23.2ohm/㎞12.5±0.7A 118琦富瑞PVC1569 16#26/0.254 1.50 2.30±0.1300V105℃14.6ohm/㎞14.8±0.7A 119琦富瑞PVC1569 14#41/0.254 1.85 2.90±0.15300V105℃8.96ohm/㎞17.6±0.8A 120琦富瑞PVC1569 12#65/0.254 2.36 3.36±0.15300V105℃ 5.64ohm/㎞20.6±0.8A 121琦富瑞PVC1569 10#105/0.254 3.00 4.0±0.15300V105℃ 3.64ohm/㎞23.8±0.8A 122丰 泰硅橡胶3135 26#7/0.160.48 1.96±0.2600V200℃150ohm/㎞ 4.0±0.5A 123丰 泰硅橡胶3135 24#7/0.20.61 2.10±0.2600V200℃94ohm/㎞ 5.3±0.5A 124丰 泰硅橡胶3135 22#7/0.250.76 2.26±0.2600V200℃59.4ohm/㎞7.2±0.5A 125丰 泰硅橡胶3135 20#7/0.320.94 2.47±0.2600V200℃37.4ohm/㎞9.4±0.7A 126丰 泰硅橡胶3135 18#7/0.39 1.18 2.70±0.2600V200℃23.9ohm/㎞12.5±0.7A 127丰 泰硅橡胶3135 16#7/0.5 1.49 3.02±0.2600V200℃14.7ohm/㎞14.8±0.7A 128丰 泰硅橡胶3135 15#19/0.32 1.60 3.12±0.2600V200℃11.6ohm/㎞16.3±0.7A 129丰 泰硅橡胶3135 14#19/0.375 1.69 3.40±0.2600V200℃9.25ohm/㎞17.6±0.7A 130丰 泰硅橡胶3135 13#19/0.41 1.80 3.53±0.2600V200℃7.4ohm/㎞19±0.7A 131丰 泰硅橡胶3239 28#7/0.1270.38 1.36±0.13KV150℃250ohm/㎞ 3.0±0.3A 132丰 泰硅橡胶3239 26#7/0.160.48 1.50±0.13KV150℃150ohm/㎞ 4.0±0.5A 133丰 泰硅橡胶3239 24#7/0.20.61 1.60±0.13KV150℃97ohm/㎞ 5.3±0.5A 134丰 泰硅橡胶3239 22#19/0.150.76 1.75±0.13KV150℃59.4ohm/㎞7.2±0.5A 135丰 泰硅橡胶3239 20#7/0.320.94 1.95±0.13KV150℃36.7ohm/㎞9.4±0.7A 136丰 泰硅橡胶3239 18#7/0.39 1.18 2.18±0.13KV150℃23.2ohm/㎞12.5±0.7A 137丰 泰硅橡胶3239 16#19/0.32 1.49 2.60±0.13KV150℃14.6ohm/㎞14.8±0.7A 138丰 泰硅橡胶3132 28#7/0.120.38 1.12±0.08300V150℃239ohm/㎞ 3.0±0.3A 139丰 泰硅橡胶3132 26#7/0.160.48 1.25±0.08300V150℃150ohm/㎞ 4.0±0.5A 140丰 泰硅橡胶3132 24#7/0.200.61 1.40±0.08300V150℃94ohm/㎞ 5.3±0.5A 141丰 泰硅橡胶3132 22#19/0.150.76 1.55±0.1300V150℃59.4ohm/㎞7.2±0.5A 142丰 泰硅橡胶3132 20#19/0.190.94 1.75±0.1300V150℃37.4ohm/㎞9.4±0.7A 143丰 泰硅橡胶3132 18#19/0.235 1.18 1.98±0.12300V150℃23.5ohm/㎞12.5±0.7A144丰 泰硅橡胶3132 16#19/0.3 1.49 2.33±0.12300V150℃14.6ohm/㎞14.8±0.7A 145丰 泰编织硅胶3122 26#7/0.160.48 1.57±0.1300V200℃150ohm/㎞ 4.0±0.5A 146丰 泰编织硅胶3122 24#7/0.200.61 1.73±0.1300V200℃94ohm/㎞ 5.3±0.5A 147丰 泰编织硅胶3122 22#7/0.250.76 1.90±0.1300V200℃59.4ohm/㎞7.2±0.5A 148丰 泰编织硅胶3122 20#7/0.320.94 2.18±0.1300V200℃37.4ohm/㎞9.4±0.7A 149丰 泰编织硅胶3122 18#19/0.26 1.18 2.40±0.1300V200℃23.5ohm/㎞12.5±0.7A 150丰 泰编织硅胶3122 16#19/0.3 1.49 2.75±0.1300V200℃14.6ohm/㎞14.8±0.7A 151丰 泰FEP1332 28#7/0.1270.38 1.00±0.08300V200℃239ohm/㎞ 3.0±0.3A 152丰 泰FEP1332 26#7/0.160.48 1.12±0.08300V200℃150ohm/㎞ 4.0±0.5A 153丰 泰FEP1332 24#7/0.20.61 1.24±0.08300V200℃94ohm/㎞ 5.3±0.5A 154丰 泰FEP1332 22#7/0.2540.76 1.43±0.08300V200℃59.4ohm/㎞7.2±0.5A 155丰 泰FEP1332 20#7/0.320.94 1.63±0.08300V200℃36.7ohm/㎞9.4±0.7A 156丰 泰FEP1332 18#19/0.235 1.18 1.86±0.08300V200℃23.2ohm/㎞12.5±0.7A 157丰 泰FEP1332 16#19/0.3 1.49 2.20±0.08300V200℃14.6ohm/㎞14.8±0.7A 158住 友IRRAX3767 28#19/0.080.400.60±0.0530V105℃237ohm/㎞ 3.0±0.3A 159住 友ETFE1867 32#7/0.080.240.38±0.0530V80℃980ohm/㎞ 1.3±0.3A 160住 友PE3302 32#7/0.080.240.54±0.0530V105℃589ohm/㎞ 1.3±0.3A 161住 友PE3302 30#7/0.10.300.70±0.0530V105℃377ohm/㎞ 2.3±0.3A 162住 友PE3302 28#7/0.1270.380.88±0.0530V105℃237ohm/㎞ 3.0±0.3A 163住 友PE3302 26#7/0.160.480.98±0.0530V105℃149ohm/㎞ 4.0±0.5A 164住 友PE3302 24#7/0.2030.61 1.11±0.0530V105℃93.3ohm/㎞ 5.3±0.5A 165住 友PVC1571 32#7/0.080.240.54±0.0530V80℃589ohm/㎞ 1.3±0.3A 166住 友PVC1571 30#7/0.10.300.70±0.0530V80℃377ohm/㎞ 2.3±0.3A 167住 友PVC1571 28#7/0.1270.380.88±0.0530V80℃237ohm/㎞ 3.0±0.3A 168住 友PVC1571 26#7/0.160.480.98±0.0530V80℃149ohm/㎞ 4.0±0.5A 169住 友PVC1571 24#7/0.2030.60 1.11±0.0530V80℃93.3ohm/㎞ 5.3±0.5A 170住 友PVC1571 22#7/0.2540.76 1.30±0.0530V80℃55ohm/㎞7.2±0.5A 171稳 畅PVC2468 28#7/0.12PH=1.4 1.40±0.1300V80℃252ohm/㎞ 3.0±0.3A 172稳 畅PVC2468 26#7/0.12PH=1.4 1.40±0.1300V80℃242ohm/㎞ 4.0±0.5A173稳 畅PVC2468 26#7/0.16PH=2.0 1.40±0.1300V80℃160ohm/㎞ 4.0±0.5A 174稳 畅PVC2468 26#7/0.12PH=2.5 1.40±0.1300V80℃160ohm/㎞ 4.0±0.5A 175稳 畅PVC2468 24#11/0.16PH=1.5 1.50±0.1300V80℃94ohm/㎞ 5.3±0.5A 176稳 畅PVC2468 24#7/0.2PH=2.5 1.50±0.1300V80℃91ohm/㎞ 5.3±0.5A 177稳 畅PVC2468 22#17/0.16PH=1.7 1.60±0.1300V80℃61ohm/㎞7.2±0.5A 178稳 畅PVC2651 28#7/0.12PH=1.00.9±0.08300V105℃252ohm/㎞ 3.0±0.3A 179稳 畅PVC2651 28#7/0.12PH=1.270.9±0.08300V105℃252ohm/㎞ 3.0±0.3A 180稳 畅PVC2651 26#7/0.16PH=1.5 1.05±0.1300V105℃160ohm/㎞ 4.0±0.5A 181稳 畅PVC2651 26#7/0.16PH=1.75 1.05±0.1300V105℃160ohm/㎞ 5.3±0.5A 182稳 畅PVC2651 26#7/0.16PH=2.0 1.05±0.1300V105℃160ohm/㎞ 4.0±0.5A 183稳 畅PVC2651 26#7/0.16PH=2.5 1.05±0.1300V105℃160ohm/㎞ 4.0±0.5A 184稳 畅PVC2651 24#7/0.2PH=2.5 1.30±0.1300V105℃94ohm/㎞ 5.3±0.5A 185稳 畅PVC2651 22#7/0.25PH=2.5 1.30±0.1300V105℃59ohm/㎞7.2±0.5A 186华泰丰PVC20080 28#7/0.12PH=1.5 1.40±0.1300V80℃239ohm/㎞ 3.0±0.3A 187容川达PVC20080 28#7/0.11PH=1.3 1.30±0.05300V105℃252ohm/㎞ 3.0±0.3A 188仁 德FEP10518 32#7/0.080.240.58±0.03300V200℃563ohm/㎞ 1.3±0.3A 说明:导体电阻及允载电流不同厂商生产的同等规格电线允许有一定误差,所以以上参数仅供参考,与电线的使用环境有一定关系.。
喇叭接线对照表
白线-4.5W 绿线-3W 红线-1.5W
红3黄1.5绿0.75
蓝色
白线-9W 绿线-6W 红线-3W
白线-6W 绿线-3W 红线-1.5W 蓝线-0.75W 白线-10W 绿线-5W 红线-2.5W 蓝线-1.25W 白线-15W 绿线-7.5W 红线-3.8W 蓝线-1.9W
白线-5W 绿线-3W 红线-1.5W 白线-6W 绿线-3W 红线-1.5W 白线-9W 绿线-6W 红线-3W 白线-6W 绿线-3W 红线-1.5W 蓝色-6W 绿色-3W 红色-1.5W 白线-6W 绿线-3W 红线-1.5W 白线-6W 绿线-3W 红线-1.5W 白线-6W 绿线-3W 红线-1.5W 白线-6W 绿线-3W 红线-1.5W 白线-6W 绿线-3W 红线-1.5W 红色-6W 白色-3W 黑色-COM 白线-6W 绿线-3W 红线-1.5W 白线-9W 绿线-6W 红线-3W 红色-6W 白色-3W 红色-6W 白色-3W 白线-9W 绿线-6W 红线-3W 红色-10W 黄色-5W 绿色-2.5W 红色-15W 黄色-7.5W 绿色-3.8W 红色-10W 黄色-5W 绿色-2.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W 绿色-15W 白色-7.5W
T-106A T-205B T-206B T-208B T-104 T-105 T-106 T-105L T-105M T-105D T-105E T-105G T-105GB T-103 T-103C T-551 T-553 T-103G T-104G T-106U T-200A T-B T-300C T-300D T-300E T-300F T-300G
电线参数（AWG，截面积，电阻值）对照表
电线参数（AWG，截面积，电阻值）对照表
1.AWG是什么？
AWG是“线规”。
那“线规”又是什么鬼？
线规就是“电线的规定，用来规定线的粗细的”。
这是一种美国线规，你经常可以在电线上看到。
下图是我刚买的电线，线上标有：18AWG
从这篇文章最开始的那张图片中，你可以看出：
AWG的值越小，线就越粗；
AWG的值越大，线就越细。
2.参数对照表
注意：
1.表格中的直径和截面积都是导线的，不包括外面的塑料皮。
2.表格中的值，都是大概值，不同型号，不同实物之间是有一些差别的。
3.最大允许电流
能通过的最大电流，能承受的最大温度，和导线外边的绝缘体是什么材料是有关系的。
不同的材料，他们的最大允许通过电流和最大承受温度是不一样的。
这些参数，就需要找卖线的厂家给你参数手册来看了。
比如下面就是一个电线的参数手册。
图中，介绍了电线的参数，比如：
额定电压：300V
温度范围：-100℃~+150℃&200℃
导线：镀锡铜线
绝缘体：ETFT铁氟龙
图中的表格中：
第一列是AWG的型号
第二列是导线的描述，比如7×0.15表示该导线是由7股直径为
0.15的导线组成的。
第三列导线的总体直径。
第四列是绝缘体（就是外皮）的厚度。
第五列是导线加外皮的直径。
第六列是每千米导线的电阻值。
第七列是允许通过的最大电流。
第八列是厂家的包装。
广播线材选择
1.广播线材选用及计算方法线路敷设要点:可用透明的,但是并不一定非得用透明的,透明的线材可能价格会贵点,一般就用RVV(两芯)的纯铜线就行。
买线材时要测一下阻抗,正常的纯铜线1mm 2的100米阻抗应该是2欧,如果阻抗太大,就说明有可能是铜包铝,或者是铜包铁的线.所选线材粗细计算方法:安装的重点是敷设线路，为了达到消防要求，线管采用阻燃线槽或阻燃线管。
每一接线点及分支点都设分支盒。
为便于检查故障，拉好线后，即可用万用表测量。
先把线路终端短接，用万用表在始端测量。
如果开路则证明线路有断路线材选用技巧：3. 所以我们在选配线材时，首先要测一下线材的百米阻抗是多少，要保证线路的总长(米)/100x线材的百米阻抗要小于R=(1002/P)x30%/2。
1. 依据欧姆定理，线路喇叭阻抗R=U 2/P，广播采用100V电压，即R=1002/P=10000/P（P为已知值，即为该线路上的喇2. 为了保证传输线路损耗不超过25％，则传输回路的阻抗不应超过喇叭总阻抗的30％。
上例中，线路回路阻抗就应为：50欧x30％＝15欧，单边则为15欧/2＝7.5欧。
2.广播线材的敷设及线材的选用安装的重点是敷设线路，由于传输距离较远，为了保证信号在线路上不产生太大的衰减。
主干线采用2X2.5mm2多股平衡线，支线用2X1mm2多股平衡线。
为了达到消防要求，线管采用阻燃线槽或阻燃线管。
每一接线点及分支点都设分支盒。
为便于检查故障，拉好线后，即可用万用表测量。
先把线路终端短接，用万用表在始端测量。
如果开路则证明线路有断路问题。
如电阻接近零，再把终端开路，电阻应是无限大的。
否则，如果电阻不是无限大则证明两条线之间有短路问题。
另外，还要测量一下线与线管之间有无短路漏电现象。
每装好一段线要立刻检查，然后按照设计图装好设备、检查每一区到消防中心的阻抗等设计是否有出入。
最后接上功放，试听每一区的声音是否正常。
由于每一区喇叭所处的位置不同，覆盖区域大小也有差异，为使声场达到预定的均匀度，可调节喇叭（线间变压器）上0~70V或0~100V输入的每个档位。

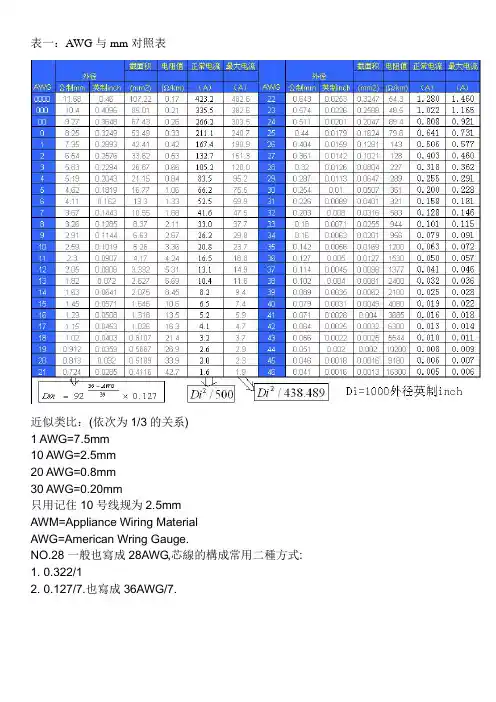

线缆的AWG与mm对照表
表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
线缆的AWG与mm对照表
表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
换算后的常用AWG和线径值，如下：#AWG号数 mm直径厘米圆平方厘米(c/m)8 3.264 16 4409 2.906 1 296010 2.588 1038011 2.305 823412 2.053 653014 1.628 411015 1.450 325716 1.291 258017 1.150 204818 1.024 162019 0.9116 128821 0.7229 81022 0.6438 64523 0.5733 509.424 0.5106 40533 0.1798 50.13 群导体计算的方法或公式：加上单一导体的线径值总和，并比较上表求得。
如果值落入两者之间，取比较少的值。
40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间)快速求得线径值的方法：两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则有很多用户对美国Omega热电偶线的线规不是很清楚，下面提供线规对照表，AWG线规与公制、英制单位对照AWG（American Wire Gauge），也被称作布朗/夏普线规（Brown/Sharpe wire gauge），在美国，从1857年开始就被作为一种标准的线规使用，它广泛应用于圆柱体，立方体，有色金属及电力控制线的直径测量，它的截面积决定了导体的载流能力。
公共广播背景音乐线材选用及计算方法
公共广播系统如何选线在广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。
其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。
目前，在广播系统工程施工过程中，人们往往沿用家庭音响系统使用的“音箱线”的模式，来选用广播系统传输电缆。
其实，这里面存在着一定的误区。
家庭音响系统使用的“音箱线”为区别正负极性而将透明塑料包裹着铜线染成金、银二种颜色，在市场上学习香港的叫法，俗称“金银线”。
“金银线”的规格则是根据内部包裹的铜丝数量来定的，分类成为多少多少“仔”，不甚规范。
“音箱线”主要应用于家庭音响系统，一般情况下使用长度仅为3-5米，因此在选配时应尽量选择“粗”一点，“材质”好一点的“音箱线”，以提高信号传输速率和降低传输损耗。
如果将“音箱线”用于公共广播系统，由于敷设线路较长，工程造价决定了不可能选用高级“音箱线”，只能使用低档次的“音箱线”。
而这一类的“音箱线”，品质相对较差，大多由一些小型工厂（作坊）使用相对落后的生产工艺制造，使用者无法参照国家标准予以评定、验收。
低档次的“音箱线”一般均为平行线，即透明塑料包裹着两股铜线平行布置。
电磁学原理告诉我们，任何二根平行线之间存在着线间寄生电容，而线间寄生电容的存在将会造成传输信号中高频成分旁路，线路越长，线间寄生电容的影响越大。
因此，远距离传输广播信号，不适宜选用平行线，否则容易造成高音不清晰、发闷等现象的发生。
科学家发现双绞线方式可以有效地克服线间寄生电容的影响，因而双绞线方式在电脑网络用线、高级音响线材中得以广泛采用。
随着双绞线方式电缆制造工艺的普及，越来越多的传输电缆采用了双绞线方式。
所以，公共广播系统远距离传输广播信号也应选用双绞方式广播电缆线。
在双绞广播电缆线外层再包裹一层塑料外套，对内部双绞线能够起到更进一步的保护作用，可以避免在施工工程中线槽、桥架割伤、短路内部芯线，这就是双绞护套广播电缆线。
弱电强电线材线缆选择使用
弱电强电线材线缆选择使用1.广播线采用RVS-2X1.0 SC15, 送风雨操场广播线采用RVS-2X1.0 RC25.2.消火栓按钮线采用ZR-BV-4X2.5 SC25.3.电铃电源线采用BV-2X2.5 SC15, 送风雨操场电铃电源线采用BV-2X2.5 RC25.1、来自电话网RVS-2*0.5 3TPZR是指阻燃电缆，rvs不是标准电缆型号，可能是某生产厂家自定的型号。
一般r表示软芯，v表示聚氯乙烯绝缘，s表示双绞线。
ZR_rvs是阻燃双色双绞软铜线。
2、网络双绞线4对双绞线 TD3、有线电视线SYWV-75-5 SC20SYWV-75-9下面是我收集的，希望对你有帮助。
各类线缆代码各类线缆代码RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆合布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
公共广播线材选用及计算方法
公共广播系统如何选线在广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。
其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。
目前，在广播系统工程施工过程中，人们往往沿用家庭音响系统使用的“音箱线”的模式，来选用广播系统传输电缆。
其实，这里面存在着一定的误区。
家庭音响系统使用的“音箱线”为区别正负极性而将透明塑料包裹着铜线染成金、银二种颜色，在市场上学习香港的叫法，俗称“金银线”。
“金银线”的规格则是根据内部包裹的铜丝数量来定的，分类成为多少多少“仔”，不甚规范。
“音箱线”主要应用于家庭音响系统，一般情况下使用长度仅为3-5米，因此在选配时应尽量选择“粗”一点，“材质”好一点的“音箱线”，以提高信号传输速率和降低传输损耗。
如果将“音箱线”用于公共广播系统，由于敷设线路较长，工程造价决定了不可能选用高级“音箱线”，只能使用低档次的“音箱线”。
而这一类的“音箱线”，品质相对较差，大多由一些小型工厂（作坊）使用相对落后的生产工艺制造，使用者无法参照国家标准予以评定、验收。
低档次的“音箱线”一般均为平行线，即透明塑料包裹着两股铜线平行布置。
电磁学原理告诉我们，任何二根平行线之间存在着线间寄生电容，而线间寄生电容的存在将会造成传输信号中高频成分旁路，线路越长，线间寄生电容的影响越大。
因此，远距离传输广播信号，不适宜选用平行线，否则容易造成高音不清晰、发闷等现象的发生。
科学家发现双绞线方式可以有效地克服线间寄生电容的影响，因而双绞线方式在电脑网络用线、高级音响线材中得以广泛采用。
随着双绞线方式电缆制造工艺的普及，越来越多的传输电缆采用了双绞线方式。
所以，公共广播系统远距离传输广播信号也应选用双绞方式广播电缆线。
在双绞广播电缆线外层再包裹一层塑料外套，对内部双绞线能够起到更进一步的保护作用，可以避免在施工工程中线槽、桥架割伤、短路内部芯线，这就是双绞护套广播电缆线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广播线材选用对照参考表
注：1、负载平均分布时，电压最大衰减20%以内（导线以来回线路计算），即平均声压级衰减-2dB，导线采用多股铜蕊线
广播功放选用
广播功放选用具有70V和100V定压输出或定阻(4～16欧姆)输出的专业广播功率放大器。
广播线路通常都可长可短。
对于小功率功放定阻输出，总阻抗必须等于8欧姆.同时要考虑到扬声器阻抗匹配。
广播功放选用多大的额定输出功率，须视广播扬声器的总功率而定，对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。
按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：
P=K1．K２．Σ P0 （2）
Ｐ－功放设备输出总电功率（Ｗ）
P0－每一分路（相当于分区）同时广播时最大电功率
P0＝Ｋi．Ｐi
Ｐi－第i分区扬声器额定容量
Ｋi－第i分区同时需要系数：
服务性广播客房节目，取0.2～0.4
背景音乐系统，取0.5~0.6
业务性广播，取0.7~0.8
火灾事故广播，取1.0
Ｋ1－线路衰耗补偿系数：１.26~1.58
Ｋ2－老化系数：1.2~1.4
根据大厦广播的背景音乐及广播系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。
对于全区域报警的广播系统,紧急广播系统功放的额定输出功率应≧广播扬声器总功率的1.3倍。
就贵校广播工程功放的选用，我方严格有遵循以上标准做出配置。
以满足实际需求。
