由于堑边的特殊性，做好堑边的护坡防滑措施是营造安全可靠的铁路环境的重要保障。
堑边是指铁路路堤两侧的地形缓坡，凸出于河流岸边的水坝及堤，由于堑边持续受压，水泥砂浆防护层很容易受到破坏。
如果行人在这些地方行走，更容易造成铁路的事故，因此，对堑边进行防滑护坡工程就显得尤为重要。
为了有效地防止堑边的滑坡，应运用的防滑措施有：
1、施工前的土壤改良：用土石盾挖凿的堑边，如果在修护前进行土壤改良，以减轻路堤结构的负荷，这样可以大量减少堑边的坡度，提高护坡的安全性。
2、砌筑顶坡：采用具有良好的非饱和状态的自然砂岩，在堑边表面或靠近地表层的沉积物上砌筑顶坡。
这种顶坡采用的材料可以有效地降低淤积物的流动速度，同时可以增强堑边的抗滑性能。
3、施工抗滑措施：在堑边的坡面上施工抗滑措施，使堑边抗滑性达到一定的要求。
一般情况下，可以采取削坡、填筑、网护等方法，使堑边的坡面具有一定的抗滑性，有效地防止滑坡。
4、植被防护：在堑边上种植芦苇、芝麻、马铃薯等植物。
道路边坡防护整治方案

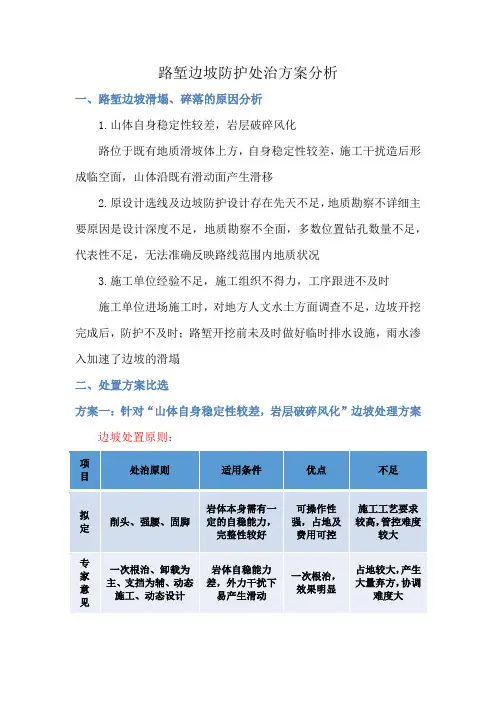

路堑边坡防护处治方案分析一、路堑边坡滑塌、碎落的原因分析1.山体自身稳定性较差，岩层破碎风化路位于既有地质滑坡体上方，自身稳定性较差，施工干扰造后形成临空面，山体沿既有滑动面产生滑移2.原设计选线及边坡防护设计存在先天不足，地质勘察不详细主要原因是设计深度不足，地质勘察不全面，多数位置钻孔数量不足，代表性不足，无法准确反映路线范围内地质状况3.施工单位经验不足，施工组织不得力，工序跟进不及时施工单位进场施工时，对地方人文水土方面调查不足，边坡开挖完成后，防护不及时；路堑开挖前未及时做好临时排水设施，雨水渗入加速了边坡的滑塌二、处置方案比选方案一：针对“山体自身稳定性较差，岩层破碎风化”边坡处理方案边坡处置原则：1、小型边坡垮塌加固处理垮塌原因：受雨水冲刷，且多数滑塌部位处于土石交界面，原设计防护高度不足•（1）挡土墙防护1）原有挡墙路段：视边坡垮塌规模，清除塌方体后，采用浆砌片石进行填补，根据现场实际情况将坡体表面松散体全部挖除，同时展开一级挡墙施工，挡墙基础须坐落于稳定岩层；为保证边坡稳定，现场施工过程中将挡墙断面适当加大，并在一级挡墙顶部设置大平台2）缺失挡墙路段：刷坡减重，增设挡土墙。
•（2）护面墙防护•（3）人字形骨架护坡•（4）菱形骨架护坡•（5）窗式护面墙2、路堑高边坡段落处理本项目各别石质挖方路段，山体自身稳定性较差，岩层破碎风化，有崩塌碎落发生，不利于行车安全，需要增设支护防护。
处理措施：•（1）主动防护网：是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上，以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌（加固作用），或将落石控制于一定范围内运动（围护作用）。
•（2）被动防护网：是由钢丝绳网、环形网、固定系统（锚杆、拉锚绳、基座和支撑绳）减压环和钢柱四个主要部分构成。
钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。
路基边坡施工防护措施
路基边坡施工防护措施1. 引言在道路工程的建设过程中，路基边坡是一个十分重要的构造部分。
边坡的稳定性对于道路的使用安全具有重要影响，因此在施工过程中需要采取一系列的防护措施来确保边坡的稳定和安全性。
本文将介绍路基边坡施工过程中常见的防护措施。
2. 边坡稳定性分析在进行边坡施工防护前，首先需要对边坡的稳定性进行分析和评估。
这主要包括边坡的土质特性、边坡的坡度和高度、附近地形和地质情况等因素的综合考虑。
通过使用相关数学模型和计算方法，可以确定边坡的稳定性，并进一步确定需要采取的防护措施。
3. 边坡防护措施3.1 排水系统排水系统是边坡防护的重要组成部分。
边坡中的积水会降低土壤的稳定性，导致边坡滑坡的风险增加。
因此，在边坡施工过程中需要采取排水措施来保证边坡土体的排水性能。
常见的排水系统包括排水管道、排水沟、排水槽等。
这些排水设施需要合理布置和维护，以确保边坡的排水畅通。
3.2 坡面覆盖边坡的坡面覆盖是为了保护边坡表面免受风化、侵蚀和冲刷等自然因素的影响。
常见的坡面覆盖材料包括草皮、土工合成材料和岩石等。
选择合适的覆盖材料需要考虑材料的耐候性、抗侵蚀性和抗冲刷性能。
坡面覆盖还有助于增加边坡的美观性，并提高道路的使用环境。
3.3 边坡支护结构在一些复杂的边坡情况下，需要采取边坡支护结构来增强边坡的稳定性。
常见的边坡支护结构包括边坡护面、挡土墙和锚杆等。
这些支护结构可以有效地减少边坡土体的位移和变形，从而提高边坡的稳定性和抗滑能力。
边坡支护结构的设计和施工需要考虑边坡的具体情况和要求，并进行专业的力学计算。
3.4 植被恢复在边坡施工完成后，需要进行合理的植被恢复工作。
适当的植被覆盖可以有效地稳定边坡土体，减少水土流失和侵蚀的风险。
植被恢复工作可以包括选择适宜的植被种类、合理的种植密度和定期的养护管理等。
植被恢复工作需要考虑边坡的生长条件和周围环境，以确保植被能够良好地生长和扎根。
4. 结论边坡施工防护措施对于保证道路的安全和稳定具有重要意义。
路基边坡防护措施
春季是雨水多发季节，伴伴随长时间降雨过后，往往可以见到边坡失稳增多旳现象，这阐明降雨对边坡旳稳定性有很大影响。
降雨提高了地下水旳补给量，首先减少岩体旳强度，增大孔隙水旳压力，使边坡滑动面旳抗滑能力减少；另首先增大边坡旳下滑力，两者给合起来极大地减少了边坡旳稳定性。
因此加强雨季对路基边坡巡查力度，发现边坡失稳应立即对边坡进行防护与措施至关重要。
路基旳防护其类型可分为边坡坡面防护和冲刷防护。
边坡坡面防护重要是保护路基边坡表面，免受雨水冲刷，减少温差及温度变化旳影响，防止和延缓软弱岩土表面旳风化、碎裂、剥蚀演变过程，从而保护路基边坡旳整体稳定性，在一定程序上还可以美化路容，协调自然环境。
1、边坡种草防护（1）使用条件种草防护合用于边坡稳定，坡面冲刷轻微，且宜于草类生长旳土质路提与路堑边坡，用以防止表面水土流失，固结表土，增强路基旳稳定性。
常常浸水或长期浸水旳路堤边坡，种草不适宜生长，不适宜采用种防护。
边坡上己扎根旳种草防护，可容许缓流水短时冲刷。
（2）注意事项选用草籽应注意当地旳土壤和气候条件，一般应以轻易生长、根部发达、叶茎低矮、枝叶茂密或有匍匐茎旳数年生草种为宜，常用旳月白茅草、毛鸭嘴、鱼肩草、果圆、雀稗、鼠尾草和小冠。
最佳采用几种草籽混合播种，使之生成一种良好旳覆盖层。
种植时草籽宜掺砂或与土粒拌和，使之播种均匀，播种时间以气候温暖、温度较大旳季节为宜。
2、铺草皮防护（1）使用条件路基坡面上铺草防护，其作用与种草防护相似，前者使用时规定当地有足供挖取使用旳草皮地段，但在边坡高陡和坡面冲刷较严重旳地方，铺草皮较种草防护收效快。
块状草皮旳尺寸，一般为20cm×25cm、25cm×40cm及30cm×50cm几种；带状草皮一般宽25cm，长200～300cm；草皮厚度根据草根旳深度而定，一般为6～10cm，干旱和炎热地方区可增长到15cm.挖草皮时，草皮两端斜切（横切面为平行四边形），铺草皮旳措施有平铺草皮、平铺叠置草皮、方格式草皮、卵（片）石方格草皮。
路堤及路堑施工安全防护措施
路堤及路堑施工安全防护措施1.路基施工的安全、防护措施（1）本地段树木、灌木繁盛，清表时严禁放火焚烧，以免引起火灾。
（2）砍伐树木时，伐树周围布置警戒，并注意树木的倒向，以免倾倒伤人，大风、雨雾天禁止进行伐树作业。
（3）拆除建筑物前制定安全可靠的拆除方案，并进行警戒。
拆除必须由上而下，先外后内，严禁数层同时作业及采用掏空、挖切作业。
2.路堑施工的安全、防护措施（1）开工前，确定爆破危险区，非施工人员禁止进入施工场地，并采取有效措施防止人、畜、建筑物和其它公共设施受到危害和损坏。
（2）在危险区的边界设置明显的警示标志，建立警戒线和显示爆破时间的警戒信号，在危险区的入口或附近道路要设置明显标志，并派专人看守，严禁往来人员在爆破时进入危险区。
（3）石方爆破以小型及松动爆破为主，制定详细的技术安全措施报监理工程师审批，经审批后按批准的方案、方法进行大规模爆破。
（4）爆破作业前必须对靠近铁路、公路边用竹子或木头做成的排架进行防护，对附近的电缆、电线进行必要的防护，并经监理工程师认可。
（5）钻爆时，严格控制炮眼深度、方向、装药量及炮泥的堵塞长度。
确保起爆时不发生飞石。
（6）高陡边坡施工时作业人员必须绑系安全带，开挖工作与装运作业相互错开，当所有岩面危石清除干净后，方可恢复交通及施工。
（7）爆破后，先由专业人员进入现场，在确认所有炸药均全部起爆，无瞎爆的情况下，其他人员方可进入现场。
（8）土方开挖时严禁掏洞作业，操作人员保持足够的安全距离。
（9）滑坡地段的开挖从两侧向中部自上而下进行，并加强支护，施工中设专人观察。
（10）机械施工时，机械与边缘保持一定的安全距离，弃碴时在尽头设置车挡，并使机械处于良好的工作状态。
机械间距保持不小于8m。
（11）高边坡的深挖高填作业。
对高路堑施工保持边坡稳定，并经常检查边坡坡面的稳定，机械施工时注意施工顺序。
高填段施工严格按设计边坡填筑，并做好相关的防护措施。
（12）现场安全员持证上岗。
路堑边坡防护施工方案
惠大（疏港）高速公路A03合同段高边坡防护施工方案路堑深挖边坡防护施工及注意事项一、路堑防护形式①土质路堑土质挖方路段高度小于3m时，坡面直接植草，边坡高度3＜H≤6.0m时,采用三维植被网植草防护,边坡高度H＞6m时，一般采用骨架内植草灌防护,骨架内植草灌护坡主要有方格形骨架内草灌护坡,拱形骨架内草灌护坡等形式。
②岩质路堑对于稳定的岩质路堑边坡采用客土喷播进行防护，对于可能出现小规模坍塌和岩质泥化剥落地段，采用钢筋砼人字形骨架＋固定锚杆护坡；对于顺向坡，采用钢筋混凝土方格骨架锚杆、钢筋混凝土框架锚杆等进行防护。
二、防护施工方案1、路堑植被护坡路堑植被护坡采用的是机械液压喷播植草。
路堑液压喷播植草的原理就是将草种、肥料、土壤改良剂、土壤稳定剂、种子粘结剂、水分充分混合均匀后，用喷枪均匀地喷射到斜坡或平整好的地面上，并覆盖，待植物种子发芽、生长，三个月便可形成漂亮的草坪。
由于喷浆中含有粘着剂、保水剂、肥料和纤维等成分，因而具有较好的附着力和粘结力，在土表形成半渗透的保湿表层，可大大减少水分的蒸发，为种子发芽和幼苗生长提供水分、养分和遮荫条件，尤其是纤维胶体与土表粘合，使种子的幼苗遇风、降雨、浇水等不会冲失，具有良好的固种保苗作用。
①草籽、树种应选用根系发达茎矮叶茂并适用于当地成活率高的多年草种。
喷播草籽含量每平方米不小于15~20g，批量种子应该进行抽检，抽检项目包括种子净度、种子发芽实验，种子活力测定等.②喷播植草时大面积的喷播工程应先行试播,以得到合理的种子、肥料、农药、保水剂和营养土等的配合比,将混合料按一定比例加水制成喷投物料,喷投物料应该有一定的稳定性，喷到预订的坡面上切忌浆材沿坡面流动。
③施工完毕后进行的精细的养护管理包括覆盖、浇水、施肥和病虫害防治等，养生期不少于30天。
对漏喷、草籽发芽成活过稀部位要进行补种或喷补,成活率应达到90%。
养生期内，需用透气农膜覆盖，避免雨水冲刷。
工艺流程：主要机具设备表：主要机具设备表质量控制及检验：喷播植草后应及时进行浇水、养护和补植，成活率、覆盖率不应低于设计或下表的要求:2、路堑三维植草灌护坡三维网植草灌护坡是指利用活性植物并结合土工合成材料等工程材料,在坡面构建一个具有自身生长能力的防护系统，通过植物的生长对边坡进行加固的一门新技术。
坡面防护工序作业标准要点
坡面防护工序作业标准要点一、坡面防护类型坡面防护包括：植物防护、骨架植物防护、圬工防护、封面捶面防护。
本节主要介绍：骨架植物防护、圬工防护（浆砌片石护面墙防护）、植物防护等的工序作业要点。
其中，骨架植物防护和圬工防护适用于易风化的岩石边坡和不利于草类生长的坡面。
二、骨架植物防护和圬工防护的施工顺序路堤防护应在沉降稳定后进行，路堑防护在开挖后及时进行，做到开挖一阶防护一阶。
坡面整理→施工放样→基底开挖→砌体施工→浆砌养生。
三、坡面防护施工工序作业控制要点A、施工技术要点：（一）、骨架植物防护1、路堤边坡防护在完成刷坡后由下往上分级砌筑，路堑边坡防护的砌筑应在每级边坡完成后由下往上砌筑。
2、砌筑前，须将坡面整平、拍实，不得有凹凸现象或在低洼处用小石子垫平等情况，导致护坡厚度不均。
3、砌筑石料表面应干净、无风化、裂缝和其他缺陷，石料应符合规范要求；砌筑时应平铺卧砌，石料的大面朝下，坡脚坡顶等外露面应选用较大的石块，并加以修整。
4、混凝土预制块集中统一预制，护坡逐段成型后进行砌筑安装。
5、每个施工段落应用搅拌机集中拌和砂浆，砂浆应有保持适宜的和易性和流动性，随拌随用。
6、砌筑时砂浆应饱满密实，采用坐浆挤密施工，接缝交错、坡面平整、勾缝严密、养护及时；骨架砌筑应先施工衔接处，再砌筑其他部分骨架，两骨架衔接处应处于同一高度，骨架底部及顶部和两侧范围内，应用浆砌片石或预制块镶边加固，骨架应嵌入坡面，与坡面密贴。
（施工示意图如下图所示）。
骨架嵌入坡面骨架施工示意7、路堤边坡铺砌时，铺砌层的砂砾垫层材料，粒径一般不大于 50mm，含泥量不宜超过 5%，垫层应与铺砌层配合铺砌，随铺随砌；铺砌时应分段施工，按图纸要求设置伸缩缝沉降缝，并做好泄水孔。
8、护坡中下部应按设计设置泄水孔，以排泄护坡背面的积水和减少渗透压力，泄水孔后应设反滤层，在反滤层与土面交界处垫以土工布一层，以利于泄水孔排水顺畅；9、骨架防护砌筑完成后，应及时种草或铺种草皮，草皮与坡面及骨架密贴且平顺。
公路路基边坡的防护措施
公路路基边坡的防护措施摘要：路基边坡的防护工程与路基稳定关系很大，它影响到行车安全，它是高等级公路环保、美化、绿化的一项内容，如何搞好路基边坡防护工程，提高路基使用质量，是高等级公路必须考虑的问题。
关键词：防护稳定环保绿化1、前言随着改革开放的深化，全国各地修建高等级公路越来越多，因而将会出现跨越山岭重丘、地质条件复杂的地区；将会出现高填深坑的路段，边坡不再是10米、8米，而是10~20米甚至50米坡长，坡面积大。
大量的切削扰动山体，大量的填筑，又及施工大爆破带来的振裂等等，均对路基边坡的稳定带来影响。
高填、深坑带来的大量的大长边坡，部分填筑材料又是采用粉性土和粘性土。
因此对路基边坡的防护必须提出更高的要求。
众所周知，一条公路质量的优劣，是诸多因素决定的，而其中路基质量——路基的稳定性，对全部起着重要的作用。
由于雨水、风、气温的变化使上边坡冲刷变形、剥落、塌方；下边坡的冲沟侵蚀等病害，严重地影响到路基的稳定和交通安全，给日后的养护工作带来麻烦，并增加养护费用的负担。
因此，在高公路修建过程中就应该根据实际情况，考虑对边坡的防护工程给予必须的投入，这是非常必要的，防范于未然，现在的投入比日后养护的抢修投入作用大，影响面小。
因此，在公路施工过程中，所发现对边坡不稳定迹象的地方，及时提出治理方案。
2、几种典型路段边坡的情况高等级公路所跨越的地形、地质复杂，因此不同路段的路基填挖边坡出现多种不同情况，可大致归纳为又下几种类型。
2.1 高填、深挖路段的边坡。
坡面高（深）达50米左右。
这些边坡的特点不但高（深），而且多为不稳定碎落、软弱岩体地质，由于深挖爆破破坏了山体平衡，出现了上边坡山体的裂缝、山体的滑移等，填石路段下边坡由于堆填，未能嵌锁平整严密，出现坡面冲沟坍塌。
2.2 沿山坡脚且冲沟发达的路段割切呈鸡爪地形，出现连续沟渠、连续破坏山咀。
这些路段多是半填挖路基，连续割切山咀，带来连续破坏、枯燥的感觉。
其上边坡及下边坡的稳定性差，防护工程也十分困难。
