电池电芯负极点焊作业指导书
点焊作业指导书
点焊作业指导书一、任务背景点焊是一种常见的焊接方法，广泛应用于汽车制造、电子设备制造、家电制造等行业。
为了确保点焊作业的质量和效率，制定一份详细的点焊作业指导书是必要的。
二、作业准备1. 确保焊接设备完好无损，包括焊接机、焊接枪、电源等。
2. 准备焊接材料，包括焊接电极、焊接片等。
3. 检查焊接工件，确保表面清洁、无油污和杂质。
三、作业步骤1. 将焊接工件放置在焊接台上，调整工件的位置和夹具，确保焊接位置正确。
2. 根据焊接工艺要求，选择合适的焊接电极和焊接片。
3. 将焊接电极固定在焊接枪上，确保电极与枪头接触良好。
4. 打开焊接机的电源开关，调整焊接参数，如焊接时间、电流等。
5. 将焊接枪对准焊接位置，按下焊接按钮，开始焊接。
6. 等待焊接时间结束，松开焊接按钮，完成一次焊接。
7. 根据焊接工艺要求，进行多次焊接，确保焊点质量。
8. 检查焊接质量，包括焊点的形状、大小、均匀性等。
9. 如发现焊接质量不合格，及时进行修复或更换焊接电极。
四、注意事项1. 在进行点焊作业时，必须佩戴防护眼镜和手套，确保人身安全。
2. 焊接过程中，注意观察焊接设备的工作状态，如发现异常及时停止作业并进行检修。
3. 焊接工艺参数的调整应根据具体工件和焊接材料的要求进行，避免过度或不足。
4. 焊接后，及时清理焊接工件和设备，保持工作环境整洁。
五、常见问题解决方法1. 焊接出现焊点不牢固的情况：检查焊接参数是否合适，如焊接时间、电流等。
2. 焊接出现焊点不均匀的情况：检查焊接电极是否损坏或磨损，及时更换。
3. 焊接出现焊接片脱落的情况：检查焊接片的固定是否牢固，如有松动及时修复。
六、作业总结点焊作业是一项需要严格操作的工作，只有按照标准的作业流程和要求进行，才能确保焊接质量和效率。
在作业过程中，要注意安全防护措施，及时检查和调整焊接设备，保持良好的工作环境。
通过不断总结和改进，提高点焊作业的技术水平和效率，为生产提供可靠的焊接产品。
点焊作业指导书
点焊作业指导书一、背景介绍点焊是一种常见的金属连接工艺，通过电流通过两个金属工件的接触点，产生局部高温，使其瞬间熔化，并在冷却后形成牢固的焊点。
点焊广泛应用于汽车制造、电子设备制造、家电制造等行业。
为了确保点焊作业的质量和安全性，制定本指导书，以提供详细的作业流程和操作要点。
二、作业前准备1. 确保点焊设备处于正常工作状态，包括电源供应、电极接触良好等。
2. 准备所需的焊接工件和焊接材料，确保其质量符合要求。
3. 检查作业区域的安全性，确保没有易燃易爆物品和其他危险物品。
三、点焊作业流程1. 根据焊接工件的要求，选择合适的焊接参数，包括焊接电流、焊接时间等。
2. 将焊接工件放置在焊接台上，确保工件的接触面干净、平整。
3. 调整焊接电极的位置和压力，使其与工件接触良好。
4. 打开点焊设备的电源，根据预设的焊接参数进行点焊作业。
5. 在焊接过程中，要注意观察焊接现象，确保焊接过程稳定、无异常。
6. 焊接完成后，关闭点焊设备的电源，将焊接工件从焊接台上取下。
四、点焊作业操作要点1. 焊接参数的选择应根据工件材料、厚度和焊接要求进行合理调整，以确保焊接质量。
2. 焊接工件的接触面应保持清洁，以免影响焊接质量。
3. 焊接电极的位置和压力应适当调整，确保与工件接触良好，避免电极滑动或松动。
4. 焊接过程中要注意观察焊接现象，如出现异常情况，应及时停止作业并进行检查。
5. 点焊作业结束后，应及时关闭设备电源，避免发生安全事故。
五、安全注意事项1. 在进行点焊作业前，必须佩戴符合标准的防护设备，包括防护眼镜、防护手套等。
2. 点焊设备的操作人员必须经过专门培训，并具备相关的操作证书。
3. 点焊设备应定期进行维护和检修，确保设备的安全可靠性。
4. 点焊作业过程中，禁止将手指或其他物品放置在焊接电极之间，以免发生触电事故。
5. 点焊作业结束后，应及时清理作业区域，确保工作环境整洁。
六、质量控制要求1. 点焊作业的焊接点应牢固，无明显的焊接缺陷，如焊洞、焊裂等。
点焊作业指导书
点焊作业指导书一、任务背景点焊是一种常见的金属连接方式，广泛应用于汽车、电子、家电等行业。
为了确保点焊作业的质量和效率，制定本指导书，旨在提供点焊作业的标准操作流程和注意事项。
二、作业环境要求1. 点焊机：采用符合国家标准的点焊机，具备稳定的电流输出和可靠的操作控制功能。
2. 作业场所：通风良好、无明火、无易燃物质，确保作业安全。
3. 作业人员：具备点焊操作经验，熟悉相关安全规范。
三、作业准备1. 检查点焊机：确保点焊机的电源和接地正常，电缆连接坚固，电极表面干净。
2. 准备焊接材料：根据作业要求，准备好待焊接的金属工件、电极和焊接材料。
3. 调整参数设置：根据工件材料、厚度和焊接要求，合理设置点焊机的电流、时间和压力等参数。
四、作业流程1. 安全措施：a. 穿戴个人防护装备，包括安全帽、防护眼镜、防护手套等。
b. 确保作业场所无明火，保持通风良好。
c. 严禁在点焊作业过程中吸烟或者使用明火。
2. 准备工作：a. 将待焊接的工件放置在点焊机的工作台上，并确保工件表面干净、无油污和氧化物。
b. 检查电极是否与工件接触良好，确保电极表面干净。
3. 设置参数：a. 根据工件材料和厚度，合理设置点焊机的电流、时间和压力等参数。
b. 确保参数设置正确，并按照要求进行记录。
4. 点焊操作：a. 按下点焊机的启动按钮，使电流通过电极，产生焊接热量。
b. 控制焊接时间，使电极与工件接触的时间符合要求。
c. 保持合适的焊接压力，确保焊接点的质量。
d. 焊接完成后，松开启动按钮，断开电流。
5. 检查焊接质量：a. 将焊接点放大检查，确保焊接点的形状和大小符合要求。
b. 检查焊接点的焊缝是否均匀、坚固，无明显的焊接缺陷。
c. 如发现焊接质量不合格，及时进行修复或者重新焊接。
六、注意事项1. 严格按照操作规程进行作业，不得擅自更改参数或者操作方式。
2. 点焊机的电缆应保持整洁，避免过度弯折或者受损。
3. 避免将电极与其他金属物体接触，以免引起短路或者其他安全事故。
点焊作业指导书
点焊作业指导书一、任务背景点焊是一种常见的金属连接方式，广泛应用于汽车制造、家电制造、电子设备制造等行业。
为了保证点焊作业的质量和效率，制定本作业指导书，以指导操作人员正确进行点焊作业。
二、作业准备1. 点焊设备准备：a. 点焊机：确保点焊机处于正常工作状态，电源接通并稳定。
b. 点焊钳：检查点焊钳的电极是否完好，并进行必要的维护和更换。
c. 冷却系统：确保冷却系统正常工作，冷却液充足。
2. 作业环境准备：a. 作业区域：确保作业区域清洁、整齐，没有杂物和易燃物。
b. 通风设施：保证作业区域通风良好，防止有害气体积聚。
三、作业步骤1. 安全操作：a. 穿戴个人防护装备：操作人员应穿戴好防护手套、护目镜等个人防护装备。
b. 断电检查：在进行任何维护和调整前，必须先切断点焊机的电源。
c. 防触电操作：避免手部接触点焊钳的电极部分，以免触电。
2. 作业设置：a. 选择合适的焊接参数：根据焊接材料的种类和厚度，选择适当的焊接电流和时间。
b. 调整电极压力：根据焊接材料的厚度，调整电极的压力，确保良好的接触。
3. 焊接操作：a. 将待焊接的金属工件放置在点焊机的工作台上，并调整好位置。
b. 使用点焊钳夹紧金属工件，确保夹紧牢固。
c. 按下点焊机的启动按钮，开始进行点焊操作。
d. 等待适当的焊接时间，根据焊接参数设定的时间进行控制。
e. 点焊完成后，松开点焊钳，取下焊接好的金属工件。
4. 质量检查：a. 检查焊接点的质量：检查焊接点是否均匀、牢固，无明显的裂纹和气泡。
b. 测量焊接点的电阻：使用万用表测量焊接点的电阻，确保电阻值符合要求。
四、作业注意事项1. 操作人员应经过专业培训，熟悉点焊机的操作规程和安全注意事项。
2. 在进行任何维护和调整前，必须先切断点焊机的电源，以确保操作人员的安全。
3. 点焊钳的电极应定期检查和维护，如发现电极损坏或磨损严重，应及时更换。
4. 点焊作业区域应保持清洁，避免有杂物和易燃物存在，以防引发火灾。

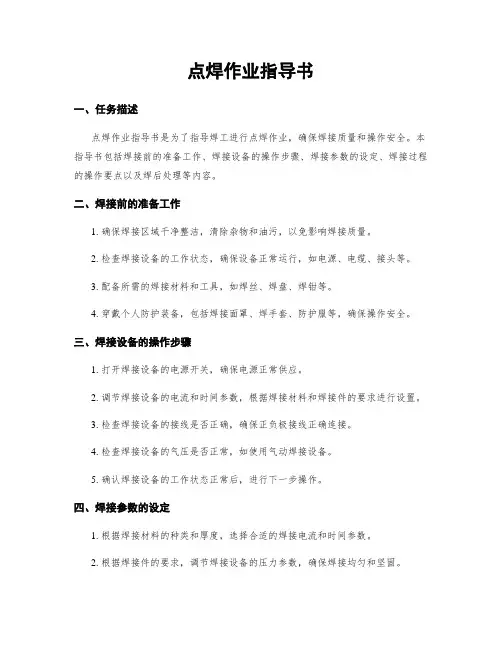

点焊作业指导书
点焊作业指导书一、任务描述点焊作业指导书是为了指导焊工进行点焊作业，确保焊接质量和操作安全。
本指导书包括焊接前的准备工作、焊接设备的操作步骤、焊接参数的设定、焊接过程的操作要点以及焊后处理等内容。
二、焊接前的准备工作1. 确保焊接区域干净整洁，清除杂物和油污，以免影响焊接质量。
2. 检查焊接设备的工作状态，确保设备正常运行，如电源、电缆、接头等。
3. 配备所需的焊接材料和工具，如焊丝、焊盘、焊钳等。
4. 穿戴个人防护装备，包括焊接面罩、焊手套、防护服等，确保操作安全。
三、焊接设备的操作步骤1. 打开焊接设备的电源开关，确保电源正常供应。
2. 调节焊接设备的电流和时间参数，根据焊接材料和焊接件的要求进行设置。
3. 检查焊接设备的接线是否正确，确保正负极接线正确连接。
4. 检查焊接设备的气压是否正常，如使用气动焊接设备。
5. 确认焊接设备的工作状态正常后，进行下一步操作。
四、焊接参数的设定1. 根据焊接材料的种类和厚度，选择合适的焊接电流和时间参数。
2. 根据焊接件的要求，调节焊接设备的压力参数，确保焊接均匀和坚固。
3. 根据焊接件的形状和尺寸，调整焊接设备的焊接头的形状和尺寸，以便更好地适应焊接需求。
五、焊接过程的操作要点1. 将焊接件放置在焊接盘上，确保焊接件与焊接电极接触良好。
2. 按下焊接设备的启动按钮，开始进行焊接操作。
3. 在焊接过程中，保持焊接电极与焊接件的接触，保持稳定的焊接压力。
4. 控制焊接时间，根据焊接材料和焊接件的要求，确保焊接质量。
5. 焊接完成后，松开焊接电极，将焊接件取下。
六、焊后处理1. 检查焊接质量，包括焊点的外观和焊接强度等。
2. 清理焊接区域，清除焊渣和焊接残留物，保持焊接区域的整洁。
3. 对焊接件进行必要的表面处理，如打磨、抛光等，以提高外观质量。
4. 记录焊接参数和焊接质量，以备后续参考和追溯。
七、安全注意事项1. 在进行焊接作业前，必须穿戴个人防护装备，确保操作安全。

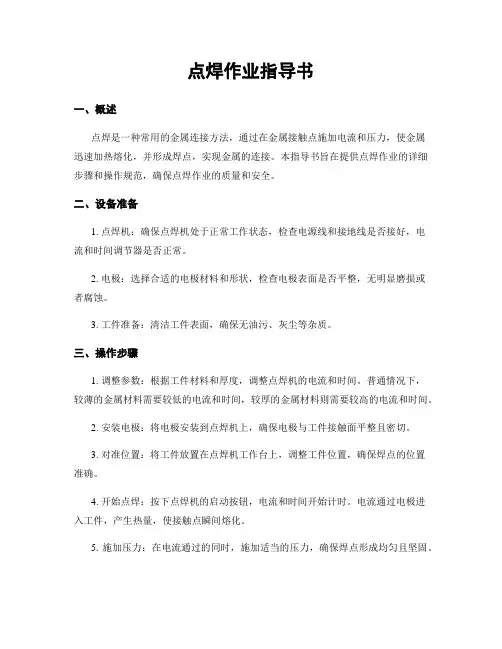

点焊作业指导书
点焊作业指导书一、概述点焊是一种常用的金属连接方法，通过在金属接触点施加电流和压力，使金属迅速加热熔化，并形成焊点，实现金属的连接。
本指导书旨在提供点焊作业的详细步骤和操作规范，确保点焊作业的质量和安全。
二、设备准备1. 点焊机：确保点焊机处于正常工作状态，检查电源线和接地线是否接好，电流和时间调节器是否正常。
2. 电极：选择合适的电极材料和形状，检查电极表面是否平整，无明显磨损或者腐蚀。
3. 工件准备：清洁工件表面，确保无油污、灰尘等杂质。
三、操作步骤1. 调整参数：根据工件材料和厚度，调整点焊机的电流和时间。
普通情况下，较薄的金属材料需要较低的电流和时间，较厚的金属材料则需要较高的电流和时间。
2. 安装电极：将电极安装到点焊机上，确保电极与工件接触面平整且密切。
3. 对准位置：将工件放置在点焊机工作台上，调整工件位置，确保焊点的位置准确。
4. 开始点焊：按下点焊机的启动按钮，电流和时间开始计时。
电流通过电极进入工件，产生热量，使接触点瞬间熔化。
5. 施加压力：在电流通过的同时，施加适当的压力，确保焊点形成均匀且坚固。
6. 等待冷却：焊点形成后，保持压力不变，等待焊点冷却固化。
冷却时间根据工件材料和厚度而定。
7. 检查质量：检查焊点的外观和结构，确保焊点没有裂纹、气孔等缺陷，焊接强度达到要求。
四、安全注意事项1. 佩戴个人防护装备，如安全眼镜、手套等，避免电流和热量对身体造成伤害。
2. 确保点焊机和电源线正常接地，避免电击事故。
3. 在操作过程中，避免触碰电极和热焊点，防止烫伤。
4. 点焊机工作时产生的废气和烟尘可能对健康造成影响，应在通风良好的环境下进行作业。
5. 点焊机设备维护和保养应定期进行，确保设备的安全和性能稳定。
五、常见问题及解决方法1. 焊点不坚固：可能是电流过小或者时间过短，调整电流和时间参数。
2. 焊点浮现裂纹：可能是电流过大或者时间过长，调整电流和时间参数。
3. 焊点表面不平整：可能是电极表面不平整或者工件准备不充分，更换电极或者重新清洁工件表面。
点焊作业指导书
点焊作业指导书一、引言点焊是一种常见的金属连接方式，广泛应用于汽车创造、家电创造、船舶创造等行业。
本作业指导书旨在提供点焊作业的详细步骤和操作要求，以确保点焊作业的质量和安全性。
二、作业准备1. 点焊设备准备- 确保点焊设备处于正常工作状态，包括点焊机、电极、电缆等。
- 检查电极的磨损情况，如有磨损应及时更换。
- 检查电缆的接头是否松动，如有松动应紧固。
2. 工件准备- 清洁工件表面，确保无油污、灰尘等杂质。
- 对需要点焊的工件进行定位和固定，以确保焊接位置准确。
三、点焊作业步骤1. 设置焊接参数- 根据工件的材质和厚度，设置适当的焊接电流和时间。
- 确保焊接参数符合焊接规范要求。
2. 进行试焊- 在不影响工件的区域进行试焊，以验证焊接参数的准确性。
- 检查试焊的焊缝质量，如有问题应及时调整焊接参数。
3. 进行正式焊接- 将电极对准焊接位置，确保电极与工件密切接触。
- 按下焊接按钮，开始进行焊接。
- 焊接过程中要保持稳定的焊接速度和均匀的焊接力。
- 焊接完成后，松开焊接按钮，等待电极冷却。
四、作业注意事项1. 安全操作- 点焊作业需要注意电击和火灾等安全风险，操作人员应穿戴好防护设备，如绝缘手套、防火服等。
- 点焊设备应接地良好，以防止电击事故的发生。
2. 焊接质量控制- 焊接点的质量直接影响焊接连接的强度和稳定性，操作人员应注意焊接点的形状和焊缝的均匀性。
- 如发现焊接点质量不合格，应及时调整焊接参数或者更换电极。
3. 资源节约- 在点焊作业中，应尽量避免不必要的能量浪费，合理利用电极和电缆资源。
五、作业质量检验1. 外观检查- 对焊接点进行外观检查，确保焊接点无明显的焊缝缺陷、裂纹等。
- 检查焊接点的表面是否平整、无凹陷等质量问题。
2. 强度检验- 使用适当的检测设备对焊接点的强度进行检测，确保焊接点满足强度要求。
六、作业记录- 每次点焊作业完成后，应记录作业日期、作业人员、焊接参数、焊接点质量等信息，以便后续追溯和分析。
点焊作业指导书
点焊作业指导书【作业名称】点焊作业指导书【作业目的】本指导书旨在提供点焊作业的详细步骤和操作要点，确保操作人员能够正确、高效地进行点焊作业，保证焊接质量和工作安全。
【作业准备】1. 点焊设备：点焊机、电极、焊接工作台等。
2. 点焊材料：焊接件、焊接电极、焊接材料等。
3. 个人防护装备：焊接面罩、防护手套、防护服等。
4. 工作环境：保持工作区域整洁，确保通风良好。
5. 检查设备：确认点焊设备完好无损，电极与工作台接触良好。
【作业步骤】1. 确认焊接件：根据焊接需求，确认要焊接的零件和焊接位置，并进行必要的准备工作，如清洁、打磨等。
2. 调整设备参数：根据焊接件的材质和厚度，调整点焊机的电流和时间参数，确保焊接质量。
3. 安装电极：将电极安装到点焊机上，并确保电极与工作台接触良好，以保证焊接效果。
4. 进行焊接：将焊接件放置在焊接工作台上，按下点焊机的启动按钮，等待焊接完成。
5. 检查焊接质量：焊接完成后，检查焊点的外观和牢固程度，确保焊接质量符合要求。
6. 记录数据：记录焊接参数、焊接时间、焊接位置等数据，以备后续参考。
【作业要点】1. 安全第一：在进行点焊作业时，操作人员必须佩戴个人防护装备，如焊接面罩、防护手套等，确保自身安全。
2. 设备调试：在进行点焊作业前，操作人员应先进行设备调试，确保设备正常工作，电极与工作台接触良好。
3. 参数调整：根据焊接件的材质和厚度，调整点焊机的电流和时间参数，确保焊接质量。
4. 焊接位置：将焊接件放置在焊接工作台上时，应确保焊点位置正确，并保持焊接件的稳定。
5. 焊接时间：根据焊接件的材质和厚度，合理控制焊接时间，以避免过热或不足的情况发生。
6. 焊接质量：焊接完成后，要对焊点进行检查，确保焊接牢固、外观良好，无焊接缺陷。
7. 数据记录：对焊接参数、焊接时间、焊接位置等数据进行记录，以备后续参考和质量追溯。
【作业注意事项】1. 点焊作业需要操作人员具备一定的焊接技能和经验，初学者应在专业人员指导下进行作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页 共14页 作 业 指 导 书
电池型号：HT003
工位4：电芯负极点焊 编号：WI-PE-HT003
生效日期：2019-3-16
作业前准备：
1、根据电芯负极帽调整好点焊治具位置并固定好.
2、右手戴好静电环，并确认静电环性能良好；
3、确认点焊机性能良好，由技术员按《点焊机作业指导书》调整机器参数，使点焊效果为最佳状态：两焊点大小一致，无烧黑、毛刺，拉力检测大于1.8Kg ；
4、IPQC 首件检验合格后方可批量点焊。
作业步骤：
1、取料检查：取己点焊好正负极镍片的保护板，确认正负极镍片焊接牢固、无歪斜；
2、作业：
左手将电芯负极端向上（负极帽在左边）放入治具靠紧内壁，右手取保护板，检查镍片与保护板焊接是否牢固，有无歪斜，将保护板元件面向上使保护板边沿靠紧夹具内保护板槽位（放板的时候注意防止负极镍片及保护板“B-”焊盘与电芯壳体的接触），点焊位置对准电芯负极帽上的镍片，踩下踏板进行点焊（点焊1次，2个焊点）如图1； 3、目检投线：确认负极镍片点焊牢固、无歪斜，焊点大小一致，且无烧黑、毛刺后，将保护板向上弯折45度后传给下一工序。
注意事项：
1、操作时佩带防护眼镜，防止火花伤及眼睛；
2、作业中负极镍片必须盖住电芯负极帽80%以上；
3、弯折保护板时要注意防止负极镍片碰触到电芯壳体（正极）造成短路
4、每1小时观察焊针磨损程度，根据实际情况打磨焊针。
设备、工具、辅材
使用材料
序号 名称 规格 编 号 1 点焊机 双脉冲 点焊机
名 称 电芯
保护板 变更内容：
1、新发行；
规 格 463440AR
HT003
数 量
1
1
版本 变更原因 拟制 审核 批准 操作时间
标准时间
A
新发行
图 1
图 2
负极帽。
