AutoCAD二次开发实验一
AutoCAD官方二次开发教程
第 1章 Hello World: 工程的创建在这一章中，我们将不使用ObjectARX向导来创建一个新的工程。
我们将使用Visual Studio .NET来创建一个新的类库工程。
通过这个工程，你可以创建一个能被AutoCAD装载的.NET dll文件。
这个dll文件会向AutoCAD加入一个名为“HelloWorld”的新命令。
当用户运行这个命令后，在AutoCAD 命令行上将显示“Hello World”文本。
1) 启动Visual ，选择”文件>新建>工程”(File> New> Project)。
在新建工程对话框中选择工程类型为”Visual Basic 工程”，然后选择”类库”模板，在工程名字框中输入”Lab1”，然后选择工程存放的位置。
点击确定按钮来创建工程。
2) 在工程的Class1.vb文件中，一个公有类“Class1”已经被系统自动创建了。
接下来向这个类加入命令。
要加入命令，你必须使用AutoCAD .NET托管封装类。
这些托管封装类包含在两个托管模块中。
要加入对这两个托管模块的引用，请用鼠标右键单击”引用”然后选择”添加引用”。
在弹出的”添加引用”对话框中选择”浏览”。
在”选择组件”对话框中，选择AutoCAD 2006的安装目录（这里假定为C:\Program Files\AutoCAD 2006\），在这个目录下找到“acdbmgd.dll”然后选择并打开它。
再一次选择”浏览”，在AutoCAD 2006的安装目录下找到“acmgd.dll”并打开它。
当这两个组件被加入后，请单击”添加引用” 对话框中的”确定”按钮。
正如它们的名字所表示的，acdbmgd.dll包含ObjectDBX 托管类，而acmgd.dll包含AutoCAD托管类。
3) 使用对象浏览器（Visual 的”查看>其它窗口>对象浏览器”菜单项）来浏览加入的两个托管模块所提供的类。
cad二次开发教程
cad二次开发教程
当办公软件无法满足特定需求时，我们通常需要进行CAD软件的二次开发。
CAD软件的二次开发可以帮助我们定制各种功能，以提高工作效率和满足特定需求。
以下是一个简单的CAD二次开发教程，让我们开始吧。
第一步：了解CAD软件的API
每个CAD软件都有自己的应用程序编程接口（API）。
通过研究CAD软件的API文档，我们可以了解到CAD软件提供的各种功能和接口。
第二步：编写代码
根据我们的需求，在CAD软件的API基础上编写代码。
我们可以使用各种编程语言，如C++，C#或Python。
编写的代码可以实现特定的功能，如自动绘制特定类型的图形，自动计算尺寸等等。
第三步：测试和调试
完成代码编写后，我们需要对其进行测试和调试。
通过在CAD软件中运行我们的代码，并观察其行为和效果，我们可以检查是否达到了我们的预期结果。
如果出现错误或异常，我们需要对代码进行调试，找出问题所在并进行修复。
第四步：部署和使用
在代码完全测试并修复所有错误后，我们可以将其部署到CAD软件中使用。
根据不同的CAD软件，部署方式可能会有所不同。
通常，我们需要将代码文件放置在特定的文件夹中，
并将其与CAD软件进行关联。
总结
CAD二次开发是为了满足特定需求而对CAD软件进行编程的过程。
通过了解CAD软件的API，编写代码，测试和调试，以及部署和使用，我们可以成功实现自定义功能和特定需求，提高工作效率。
希望以上教程对你有所帮助！。
Autocad 的二次开发第一部分：实验分析与设计一、实验内容描述1 ...
Autocad的二次开发第一部分：实验分析与设计一、实验内容描述1、通过示例程序了解Autocad的二次开发的基本概念，以及基本实现方法。
2、通过vb程序示例初步了解Autocad对象模型，以及面向对象开发的基本概念。
3、通过lisp程序示例的调试运行，初步掌握lisp语言的格式以及Autocad的lisp 编程方法。
二、实验基本原理与设计基本原理：Autocad作为CAD支撑软件，提供了一个通用的设计和绘图平台，已经被广泛使用。
该软件提供了较好的二次开发支持。
其中主要方法，一种是Autocad自身内嵌的lisp开发工具；另外一种主要的开发方法是通过Autocad提供的对象模型，使用其它的软件进行二次开发，如支持VB、VC等高级编程语言。
在Autocad中内嵌的Lisp开发程序随着Autocad的不断升级换代已经发展到Visual Lisp，提供了可视化的编程环境，可及时调试，使用方便，并可直接调用Autocad命令，方便易用，是进行简单开发的最便利的工具。
面向对象的开发使得二次开发不仅局限于Autocad本身的功能，使用户能更好地实现专用化的开发。
本次实验进行基于lisp的开发演示和基于VB的开发演示。
注：1）vb开发autocad需要连接autocad（不同的autocad版本调用方式有所区别，本实例针对autocad2000版），vba开发则可直接调用thisdrawing对象。
2）步骤：连接autocad，定义autocad类型变量并实例化，通过对autocad对象的属性和方法的调用，实现绘图等操作。
3）可适当设计界面实现参数化特征化绘图。
4）本实验可以自行查找实例并运行体验。
Vb(vba)开发autocad：根据autocad对象模型，可建立如下vb程序，第一个函数Sub ConnectToAcad()可实现autocad的启动，第二个函数可实现启动并在autocad中画线。
以vb6.0为例：、启动vb，新建工程,1)在form1上添加按钮，如图红箭头处，按钮标题可以修改显示文字，如图2；2）分别双击“启动”和“画线”按钮，分别加入代码ConnectToAcad，如图3；和AddLineVB，如图3；3)加入对autocad的引用，如图4；（autocad版本不同引用方式可能有所不同）4）运行程序。
CAD实验--图形软件的二次开发
学生实验报告书
实验课程名称CAD/CAM基础
开课学院
指导教师姓名
学生姓名
学生专业班级
-- 学年第学期
实验教学管理基本规范
实验是培养学生动手能力、分析解决问题能力的重要环节；实验报告是反映实验教学水平与质量的重要依据。
为加强实验过程管理，改革实验成绩考核方法，改善实验教学效果，提高学生质量，特制定实验教学管理基本规范。
1、本规范适用于理工科类专业实验课程，文、经、管、计算机类实验课程可根据具体情况参
照执行或暂不执行。
2、每门实验课程一般会包括许多实验项目，除非常简单的验证演示性实验项目可以不写实验
报告外，其他实验项目均应按本格式完成实验报告。
3、实验报告应由实验预习、实验过程、结果分析三大部分组成。
每部分均在实验成绩中占一
定比例。
各部分成绩的观测点、考核目标、所占比例可参考附表执行。
各专业也可以根据具体情况，调整考核内容和评分标准。
4、学生必须在完成实验预习内容的前提下进行实验。
教师要在实验过程中抽查学生预习情况，
在学生离开实验室前，检查学生实验操作和记录情况，并在实验报告第二部分教师签字栏签名，以确保实验记录的真实性。
5、教师应及时评阅学生的实验报告并给出各实验项目成绩，完整保存实验报告。
在完成所有
实验项目后，教师应按学生姓名将批改好的各实验项目实验报告装订成册，构成该实验课程总报告，按班级交课程承担单位（实验中心或实验室）保管存档。
6、实验课程成绩按其类型采取百分制或优、良、中、及格和不及格五级评定。
实验课程名称：___CAD/CAM基础____________。

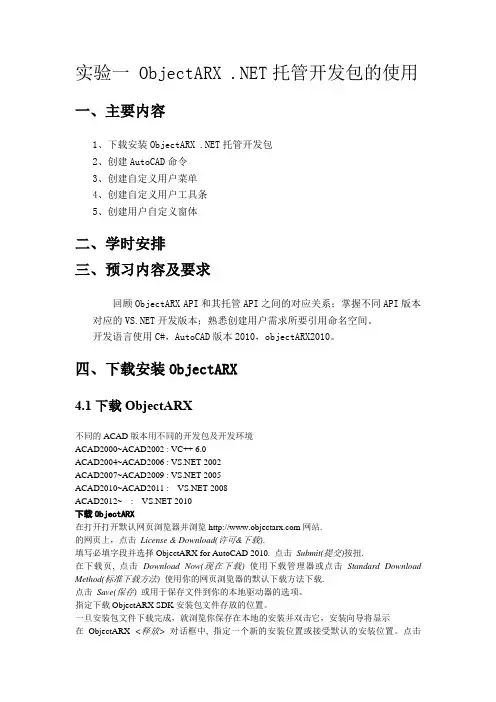

CAD二次开发实验1
实验一 ObjectARX .NET托管开发包的使用一、主要内容1、下载安装ObjectARX .NET托管开发包2、创建AutoCAD命令3、创建自定义用户菜单4、创建自定义用户工具条5、创建用户自定义窗体二、学时安排三、预习内容及要求回顾ObjectARX API和其托管API之间的对应关系；掌握不同API版本对应的开发版本；熟悉创建用户需求所要引用命名空间。
开发语言使用C#，AutoCAD版本2010，objectARX2010。
四、下载安装ObjectARX4.1下载ObjectARX不同的ACAD版本用不同的开发包及开发环境ACAD2000~ACAD2002 : VC++ 6.0ACAD2004~ACAD2006 : 2002ACAD2007~ACAD2009 : 2005ACAD2010~ACAD2011 : 2008ACAD2012~ : 2010下载ObjectARX在打开打开默认网页浏览器并浏览网站.的网页上，点击License & Download(许可&下载).填写必填字段并选择ObjectARX for AutoCAD 2010. 点击Submit(提交)按扭.在下载页, 点击Download Now(现在下载)使用下载管理器或点击Standard Download Method(标准下载方法)使用你的网页浏览器的默认下载方法下载.点击Save(保存)或用于保存文件到你的本地驱动器的选项。
指定下载ObjectARX SDK安装包文件存放的位置。
一旦安装包文件下载完成，就浏览你保存在本地的安装并双击它，安装向导将显示在ObjectARX <释放>对话框中, 指定一个新的安装位置或接受默认的安装位置。
点击Install(安装)按扭. 如果没有遇到问题，安装向导完成后关闭它安装ObjectARX向导和托管项目模板一旦ObjectARX SDK被安装,请使用默认目录c:\ObjectARX <Release>浏览它的安装文件夹。
AutoCAD二次开发的方法与实例
AutoCAD二次开发的方法与实例AutoCAD是一款广泛应用的CAD软件，具有二次开发的能力。
AutoCAD二次开发是将AutoCAD的API和开发工具与其他软件的API和工具结合使用，并将AutoCAD的功能与其他应用程序的功能集成。
AutoCAD二次开发可以自动化绘制过程，节省时间和人力，提高生产率。
AutoCAD二次开发的方法：1.使用ObjectARX进行自定义编程ObjectARX是一种C ++编程接口，可用于开发自定义应用程序和高级命令。
ObjectARX可以让程序员使用全局变量、类和函数等等。
使用这些概念来创建与AutoCAD交互的自定义应用程序。
ObjectARX还提供了一些命令、选项和工具来帮助程序员将其自定义代码集成到AutoCAD中。
2.使用Visual Basic for Applications (VBA)进行自定义编程VBA是一种广泛使用的面向对象编程语言，是Microsoft Office的一部分。
通过在AutoCAD的VBA编辑器中编写代码，程序员可以创建自定义命令和功能，以满足其特定的绘图需求。
VBA还提供了一些内置函数和对象，使编程更加简单和直观。
3.使用.NET Framework进行自定义编程使用.NET Framework，程序员可以使用多种编程语言（如C#、、F#等）来编写与AutoCAD交互的应用程序。
通过将.NET程序集嵌入到AutoCAD中，程序员可以创建自定义工具栏、菜单和命令。
.NET Framework还提供了大量的功能和类库，使得开发更加高效和简单。
AutoCAD二次开发的实例：1. 使用VBA实现批量修改AutoCAD文件名Sub BatchRename()Dim sDir As StringDim sOldName As StringDim sNewName As StringDim sMessage As StringsDir = InputBox(\。
基于VBA的AutoCAD二次开发及其应用(1)
具体代码如下： Ｓｕｂ ＣａｌｃｕｌａｔｅＤｅｆｉｎｅｄＡｒｅａ（ ） Ｄｉｍ ｎ Ａｓ Ｌｏｎｇ ｎ＝ＴｈｉｓＤｒａｗｉｎｇ．ＭｏｄｅｌＳｐａｃｅ．Ｃｏｕｎｔ Ｄｉｍ ｐｔ Ａｓ Ｖａｒｉａｎｔ ｐｔ＝ＴｈｉｓＤｒａｗｉｎｇ．Ｕｔｉｌｉｔｙ．ＧｅｔＰｏｉｎ（ｔ ， ＂ａｓｓａｉｎ ｔｈｅ ｉｎｗｏｒｄ ｐｏｉｎｔ＂） ＴｈｉｓＤｒａｗｉｎｇ．ＳｅｎｄＣｏｍｍａｎｄ ＂ｈｐｂｏｕｎｄ＂ ＆ ｖｂＣｒ ＆ ０ ＆ ｖｂＣｒ ＴｈｉｓＤｒａｗｉｎｇ．ＳｅｎｄＣｏｍｍａｎｄ ＂－ ｂｏｕｎｄａｒｙ＂ ＆ ｖｂＣｒ ＆ ｐ（ｔ ０） ＆ ＂， ＂ ＆ ｐｔ （ １） ＆ ｖｂＣｒ ＆ ｖｂＣｒ Ｄｉｍ ｏｂｊｐｏｌｙ Ａｓ ＡｃａｄＲｅｇｉｏｎ Ｉｆ ＴｈｉｓＤｒａｗｉｎｇ．ＭｏｄｅｌＳｐａｃｅ．Ｃｏｕｎｔ ＞ ｎ Ｔｈｅｎ Ｓｅｔ ｏｂｊｐｏｌｙ＝ＴｈｉｓＤｒａｗｉｎｇ．ＭｏｄｅｌＳｐａｃｅ．Ｉｔｅｍ（ ＴｈｉｓＤｒａｗｉｎｇ．ＭｏｄｅｌＳｐａｃｅ． Ｃｏｕｎｔ－ １） ＭｓｇＢｏｘ ＂所选图形的面积为： ＂ ＆ ｏｂｊｐｏｌｙ．Ａｒｅａ ｏｂｊｐｏｌｙ．Ｄｅｌｅｔｅ Ｅｌｓｅ ＭｓｇＢｏｘ ＂没有找到封闭的图形！ ＂ Ｅｎｄ Ｉｆ Ｅｎｄ Ｓｕｂ ４ ＶＢＡ 程序的发布
在保存好菜单文件后， 用户可以通过选择“工具”“｜ 自 定义”“｜ 菜单”来加载用户自定义的菜单。本文所加载的菜 单如图 １ 所示。
首先点击该菜单， 然后在所要计算的任意闭合图形
的内部单击鼠标即可弹出如图 ２ 所示显示面积的对话
框。图 ２ 是计算的长半轴为 １０， 短半轴为 ５ 的椭圆的面
AutoCAD二次开发教程
第 1章 Hello World: 工程的创建在这一章中，我们将不使用ObjectARX向导来创建一个新的工程。
我们将使用Visual Studio .NET来创建一个新的类库工程。
通过这个工程，你可以创建一个能被AutoCAD装载的.NET dll文件。
这个dll文件会向AutoCAD加入一个名为“HelloWorld”的新命令。
当用户运行这个命令后，在AutoCAD 命令行上将显示“Hello World”文本。
1) 启动Visual ，选择”文件>新建>工程”(File> New> Project)。
在新建工程对话框中选择工程类型为”Visual Basic 工程”，然后选择”类库”模板，在工程名字框中输入”Lab1”，然后选择工程存放的位置。
点击确定按钮来创建工程。
2) 在工程的Class1.vb文件中，一个公有类“Class1”已经被系统自动创建了。
接下来向这个类加入命令。
要加入命令，你必须使用AutoCAD .NET托管封装类。
这些托管封装类包含在两个托管模块中。
要加入对这两个托管模块的引用，请用鼠标右键单击”引用”然后选择”添加引用”。
在弹出的”添加引用”对话框中选择”浏览”。
在”选择组件”对话框中，选择AutoCAD 2006的安装目录（这里假定为C:\Program Files\AutoCAD 2006\），在这个目录下找到“acdbmgd.dll”然后选择并打开它。
再一次选择”浏览”，在AutoCAD 2006的安装目录下找到“acmgd.dll”并打开它。
当这两个组件被加入后，请单击”添加引用” 对话框中的”确定”按钮。
正如它们的名字所表示的，acdbmgd.dll包含ObjectDBX托管类，而acmgd.dll包含AutoCAD托管类。
3) 使用对象浏览器（Visual 的”查看>其它窗口>对象浏览器”菜单项）来浏览加入的两个托管模块所提供的类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 ObjectARX .NET托管开发包的使用
一，主要内容
1、下载安装ObjectARX .NET托管开发包
2、创建AutoCAD命令
3、创建自定义用户菜单
4、创建自定义用户工具条
5、创建用户自定义窗体
二，主要步骤
1，下载安装ObjectARX
不同的ACAD版本用不同的开发包及开发环境
ACAD2000~ACAD2002 : VC++ 6.0
ACAD2004~ACAD2006 : 2002
ACAD2007~ACAD2009 : 2005
ACAD2010~ACAD2011 : 2008
ACAD2012~ : 2010
下载ObjectARX
在打开打开默认网页浏览器并浏览网站. 的网页上，点击License & Download(许可&下载). 填写必填字段并选择ObjectARX for AutoCAD 2012. 点击Submit(提交)按扭. 在下载页, 点击Download Now(现在下载)使用下载管理器或点击Standard Download Method(标准下载方法)使用你的网页浏览器的默认下载方法下载.
点击Save(保存)或用于保存文件到你的本地驱动器的选项。
指定下载ObjectARX SDK安装包文件存放的位置。
一旦安装包文件下载完成，就浏览你保存在本地的安装并双击它，安装向导将显示在ObjectARX <释放>对话框中, 指定一个新的安装位置或接受默认的安装位置。
点击Install(安装)按扭. 如果没有遇到问题，安装向导完成后关闭它
安装ObjectARX向导和托管项目模板
一旦 ObjectARX SDK被安装,请使用默认目录c:\ObjectARX <Release>浏览它的安装文件夹。
（1）AtuoCAD的类库都在此库。
2，Hello World程序创建
1)在 2012中建项目HelloWorld
采用.NET托管API
→从“项目类型”列表中选择第二个“Visual C#”，从模板中选择“类库”，输入项目名称“HelloWorld”
→.单击“确定”按钮
如果弹出如下对话框说明没安装正确，可以手动加载托管DLL
→从ObjectARX安装目录下加载acmgd.dll和acdbmgd.dll
→使用.NET对象浏览器查看
AcMgd.dll--AutoCAD .NET托管类
AcDbMgd.dll– ObjectDBX .NET托管类
→完整程序如下
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.ApplicationServices;
namespace HelloWord
{
public class Hello_Sample
{
[CommandMethod("Hello")]
public void Hello()
{
Editor ed =
Application.DocumentManager.MdiActiveDocument.Editor;
ed.WriteMessage("欢迎进入.NET的开发的世界---火艇制作"); }
}
}
→编译，并在AutoCAD加载DLL，使用Netload命令加载
→
→输入命令“Hello”，查看运行结果。
