建筑制图规范与设计表现00
建筑工程制图规范
建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。
为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。
本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。
一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。
它包括建筑图纸的绘制和建筑图样的标注、注释等操作。
建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。
建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。
每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。
二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。
通常使用原比例和放大比例两种方式表达。
2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。
3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。
这些标注和注释都必须明确且易于理解。
4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。
同时，绘图技巧的运用也能提高图纸的可读性和美观度。
三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。
2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。
3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。
4. 设备与设施符号：如空调、电源、给排水等的符号标识。
5. 标注符号：如文字注释符号、施工构造标注符号等。
这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。
四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。
准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。
建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。
建筑制图规范
读图工作：
讲义. 按目录顺序（一般按 建施"- "结施"- "设施" 的 顺序排列) 通读一遍对建筑物有一个概括了解.
2. 读图时应先整体后局部,先文字说明后图样,先图样后 尺寸等原则依次仔细阅读.
3. 读图时应特别注意各类图纸的表达重点和它们之间的 内在联系.
建筑立面图
形成
将房屋向与其立面平行的投影面投影即得到立面图 立面图主要反映房屋的外貌和立面装修的一般做法。
780
120
1500
300
900
1 - 4 立面图
1:100
1
4
3.300
3.180
2.400
0.900
0.000
-0.300
命名
以立面两端的轴线命名；或以朝向命名
3.300
2.400
3.180
+0.000
断面轮廓 为粗实线
断面后的可见轮廓为细实线
讲义 先了解剖面图的剖切位置与编号
3 了解可见的部分
建筑剖面图的识读
2 了解被剖切到的墙体、楼板和屋顶
4 了解剖面图上的尺寸标注
建筑施工图的绘制
索引符号和详图符号
为便于查阅详图在需绘制详图的地方，应注明详图的编号和详图所在图纸的编号，这种符号称为索引符号
3.000
49.50
3.000
+0.000
-0.020
右边标注时
平面图 上注法
总平面图上 室外标高注法
4.500
特殊情况 注法
3.000
6.000
9.000
多层标注时
建筑制图规范
/app/docsearch?fn=&searchType_banner=p&dky=%E6%9C%BA%E6%A 2%B0%E5%88%B6%E5%9B%BE%E5%9B%BD%E5%AE%B6%E6%A0%87%E5%87%86%28 %E4%B8%8B%29AutoCAD制图规范1．关于粗线、细线的说明：0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25)，中心线长度不超过实体的3～5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰2．关于文字、标注的说明字体：system: txt.shx, hzpmk.shx...字号：(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm，上下偏差1.8、2.5mm(公差文字高度比0.7)，箭头3.5、5mm，标注样式：LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm，对应三角形高3.5mm、5mm)；块定义名称：正向：C080，C040，C160... 反向：CD080，CD040，...b. 同轴度等形位公差：外框高5mm，框内文字2.5mm，或外框高7mm，框内文字高3.5mm；c. 基准符号：圆直径10mm，细线长7mm，粗线0.7mm宽9mm长，圆内文字5mm，块定义名称：JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例：放大比例系列：5，4，2.5，2缩小比例系列：1.5，2，2.5，3，4，5，6，103．关于自定义纸的说明：整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm自定义纸：用户1，A0，860x1200mm，或2张A1旋转后拼接用户2，A1，860x610mm，或2张A2旋转后拼接用户3，2张A3直接拼接，或4张A4直接拼接，860x310mm以上自定义纸的边界均为：上4，下4，左3，右3mm*A0－841x1189mm；A1－594x841mm；A2－420x594mm；A3－297x420mm；A4-210x297mm。
建筑结构制图标准
加强细节表达。在建筑结构制图中注重细节表达，包括钢 筋配置、节点详图等；提供必要的剖面图和立面图，以更 全面地展示建筑结构的特点和要求。
07
CATALOGUE
总结与展望
本次课程重点内容回顾
用于表示建筑物各部分的尺寸，通常包括 总尺寸、分尺寸和细部尺寸等。
剖面图
详图
假想用一个或多个垂直于外墙轴线的铅垂 剖切面，将房屋剖开，所得的投影图，称 为剖面图。简称剖面。
表示房屋设备或构配件，如梁、板、柱、 基础、钢筋、门窗等构配件的详细构造的 图样称为详图。
03
CATALOGUE
图纸内容与表达方式
建筑结构制图的基本概念和原则
介绍了建筑结构制图的基本定义、目的、原则，以及制图过程中的基本要求和规范。
建筑结构制图的方法和步骤
详细阐述了建筑结构制图的方法和步骤，包括初步设计、技术设计、施工图设计等阶段的 具体内容和工作流程。
建筑结构制图的实例分析
通过多个实际案例的分析，深入探讨了建筑结构制图中应注意的问题和解决方法，提高了 学员的实践能力和解决问题的能力。
增加剖面图
通过剖面图展示节点的内部构造和 层次关系，帮助理解节点的三维形 态。
提高图纸可读性的技巧
规范图层和线型
使用规范的图层和线型，以便快速识别不同类型的构 件和细节。
统一标注和符号
采用统一的标注和符号，减少图纸解读过程中的混淆 和误解。
简化图形表达
尽量简化图形表达，避免过多的线条和细节干扰对图 纸的整体理解。
采用规定的尺寸标注方法，包括线性尺寸标注、角度尺寸标注、半径和直径尺寸 标注等。

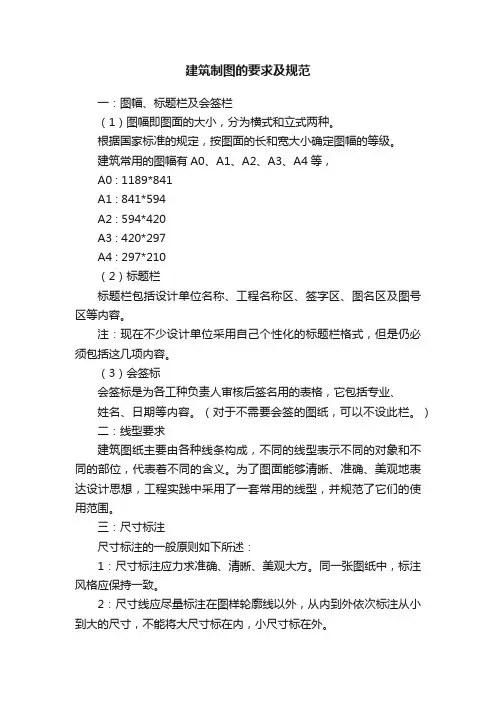

建筑制图的要求及规范
建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。
根据国家标准的规定，按图面的长和宽大小确定图幅的等级。
建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。
注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。
（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。
（对于不需要会签的图纸，可以不设此栏。
）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。
为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。
三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。
同一张图纸中，标注风格应保持一致。
2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。
3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。
5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。
6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。
文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。
建筑施工图制图规范
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
建筑方案制图标准
建筑方案制图标准建筑方案制图是建筑设计中的重要环节，它通过绘制平面图、立面图、剖面图等图纸，将设计师的构思转化为具体的图形，使其更加直观和可理解。
因此，建筑方案制图的标准是确保设计方案质量和沟通效果的关键。
一、图纸布局标准：1. 图框：图纸的最外围部分应设置图框，图框应包括项目名称、项目地址、绘图日期、图纸编号等基本信息，以方便查阅和识别。
2. 纸张大小：常见的建筑方案图纸使用A0、A1、A2等大小纸张，可以根据实际需要进行选择，保证图纸清晰、易读。
3. 图幅尺度：图纸上应注明图幅尺度，如1:100、1:200等，以便读者了解图纸上图形的比例关系。
二、图形元素标准：1. 线型标准：图纸上的线条应使用相应的线型标准，如实线表示实墙，虚线表示隔墙等，以区分不同部位的功能和性质。
2. 标注标准：图纸上的标注应清晰可读，字体应规范统一，大小适中，以方便读者查阅和理解。
3. 图形符号标准：图纸上的图形符号应使用相应的标准，如门窗符号、设备符号等，以传达设计意图和信息。
三、图纸内容标准：1. 平面图：平面图应包括建筑的布局和空间分配，清晰地表示各个功能区域、房间等，以便读者理解建筑的整体布局和功能分区。
2. 立面图：立面图应清晰地表示建筑外立面的形象、材料、窗户、门等要素，以展示建筑的风格和外观表现。
3. 剖面图：剖面图应清晰地表达建筑的空间结构、高度、楼层等主要要素，以展示建筑内部空间的构成和特点。
四、图纸标注标准：1. 尺寸标注：图纸上的尺寸标注应清晰可读，尺寸线与测量结果之间的距离应适中，尺寸数值应正对尺寸线，以便读者准确地获取尺寸信息。
2. 标明材质和材料：图纸上应注明建筑各个部位的材质和材料，以便读者了解建筑的材质特点和施工要求。
3. 标注其他关键信息：根据实际需要，图纸上可以标注建筑的高度、面积等关键信息，以便读者更好地了解建筑的特点和性能。
综上所述，建筑方案制图标准的制定对于建筑设计具有重要的意义。
2024版(完整版)天正建筑CAD制图规范与技巧
03
绘制门窗洞口
在建筑轮廓的基础上，绘制门 窗洞口，注意门窗的定位和尺 寸。
04
完善细部构造
包括阳台、雨篷、台阶等细部 构造的绘制，使立面图更加完 整。
05
添加标注和说明
对建筑立面图中的各元素进行 尺寸标注和文字说明，方便理 解和施工。
06
2024/1/24
20
外墙、屋顶等元素的绘制
外墙绘制
根据建筑设计要求，选择合适的 外墙材料和颜色进行绘制，注意 表达墙体的层次和细节。
景观设计领域
该软件可用于景观规划设计中的地形分析、植物 配置等。
5
天正建筑CAD发展历程
初创阶段
天正建筑CAD最初是基于AutoCAD平台开发的建筑设计插件，后来逐渐发展成为独立
的建筑设计软件。
发展壮大阶段
随着软件功能的不断完善和扩展，天正建筑CAD逐渐在建筑设计领域占据重要地位， 成为行业内知名的建筑设计软件之一。
屋顶绘制
根据屋顶的形式和设计要求，利 用CAD的多段线、圆弧等工具进 行绘制，注意表达屋顶的坡度和 排水方向。
材质填充
使用CAD的填充功能，为外墙和 屋顶等元素添加材质填充，增强 图纸的视觉效果。
2024/1/24
21
立面细部处理及标注
立面细部处理
对建筑立面上的细节部分进行精细处理， 如窗框、窗台、檐口等部分的绘制和表
2024/1/24
4
天正建筑CAD应用领域
建筑设计领域
天正建筑CAD广泛应用于各类建筑设计项目， 包括住宅、公共建筑、商业建筑等。
室内设计领域
天正建筑CAD提供丰富的室内设计元素和工具， 支持室内设计师快速完成设计方案。
ABCD
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平、立、剖面： 1：100，1：200，1：300
总平面图：
1：500，1：1000，1：2000
1.4 比例
比例符号
1）数字
2）比例尺
1.5 符号
剖切符号
1）位置线及方向线 2）编号 4）转折符号 5）首层平面标注
1.5 符号
索引符号
1）形式 2）编号 3）索引剖面详图
1.5 符号
引出线
1）引出线 2）共用引出线 3）多层引出线
首层平面图
二层平面图
1.2 线型
单点长划线
中心线、对称线、定位轴线
双点长划线
假想轮廓线，用地红线
折断线
不需画全的断开界线
1.3 字体
字高
3.5mm, 5mm, 7mm, 10mm, 14mm, 20mm
字宽
大于等于2.5mm
1.4 比例
常用比例
大样图：
1：1，1：5，1：10，1：20，1：50
1.9 图样画法－平、立、剖、总平面
平面图－注意问题
1. 平面图的方向宜与总图方向一致；
2. 在同一张图纸上绘制多于一层的平面图时，各层平面图 宜按层数由低向高的顺序从左至右或从下至上布置；
3 .除顶棚平面图外，各种平面图应按正投影法绘制；
4 .建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋 顶平面图应在屋面以上俯视)，图内应包括剖切面及投影方向可 见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、 通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
二层平面图 1：200
1.9 图样画法
图名、比例、剖切线等 表达下层平面屋顶、虚线等
首层平面图 1：200
三层平面图 1：200
1.9 图样画法
平面图
图例：楼梯
首层平面图 二层平面图 顶层平面图
1.9 图样画法
平面图
图例：门窗等
1.9 图样画法
立面图－注意问题
1）立面图方向，展开立面，平面对应 2）轮廓、构件等，表达主要材料与分隔线等
1.8 尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸数字 3）标高
1.8 尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
1.9 图样画法－平、立、剖、总平面
平面图－图纸深度
1）平面的总尺寸、开间，进深尺寸或柱网尺寸（也可用比例 尺表示）； 2）各主要使用房间的名称； 3）结构受力体系中的柱网、承重墙位置； 4）各楼层地面标高、屋面标高； 5）底层平面图应标明剖切线位置和编号，并应标示指北针； 6）图纸名称、比例或比例尺。
主讲：罗翔凌
1）《建筑制图标准》 GB/T 50104-2001
2）《房屋建筑制图统一标准》 GB/T 50001-2001
3）《总图制图标准》 GB/T50103-2001
制图规范的目的是统一房屋建筑制图规则， 保证制图质量，提高制图效率，做到图面清晰、 简明，符合设计、施工、存档的要求，适应工程 建设的需要。
制图规范是房屋建筑制图的基本规定，适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
1.1 图纸规格
A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297
（单位：毫米）
1.2 线型
线型宽度
线宽比 b 0.5b 0.25b
线宽 粗 中 细
2）各层标高及室外地面标高，室外地面至建筑檐口（ 女儿墙）的总高度；
3）剖面编号、比例或比例尺。
1.10 总平面图
1）线型 2）建筑物名称、层数、阴影 3）出入口 4）指北针 5）图例 6）尺寸、标高
1.10 总平面图
图纸深度
1 ）场地的区域位置 2 ）场地的范围（如道路红线） 3 ）场地内及四邻环境的反映（四邻原有及规划的城市道路 和建筑物，场地内需保留的建筑物、古树名木、历史文化遗 存、水体等） 4 ）场地内拟建道路、停车场、广场、绿地及建筑物的布置 5 ）拟建主要建筑物的名称、出入口位置、层数，以及地形 复杂时主要 道路、广场的控制标高 6 ）指北针或风玫瑰图、比例。
1）线型 2）建筑ຫໍສະໝຸດ 名称、层数、阴影 3）出入口 4）指北针、指标 5）图例、尺寸、标高
2.1 透视画法 注：钢笔线条图
1）画法几何 2）模型 3）计算机
2.1 透视画法
1）画法几何 2）模型 3）电脑 4）透视感觉
实线－中实线（如1.0）
1）平、剖面图中被剖切的次要建筑构造轮廓线 2）建筑平、立、剖面图中建筑构配件的轮廓线
1.2 线型
实线－细实线（如0.5）
细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
1.2 线型
虚线
1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
1.9 图样画法
3）尺寸、标高等
立面图－注意问题
各主要部位和最高点的标高或主体建筑的总高度；
4）重复构件局部重点表达、图纸表现
1.9 图样画法
室内立面图
为表示室内立面在平面图 上的位置，应在平面图上 用内视符号注明视点位置、 方向及立面编号(图4.1.8)。 符号中的圆圈应用细实线 绘制，根据图面比例圆圈 直径可选择8～12mm。立 面编号宜用拉丁字母或阿 拉伯数字。
线宽组 2.0 1.4 1.0 0.7 0.5 0.35 1.0 0.7 0.5 0.35 0.25 0.18 0.5 0.35 0.25 0.18
1.2 线型
1.2 线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切的主要建筑构造轮廓线 2）建筑立面图的外轮廓线 3）平、立、剖面的剖切符号
1.2 线型
1.5 符号
对称符号 连接符号 指北针
1.6 定位轴线
轴线位置
结构（墙、柱）中线
1.7 材料图例
1）常用图例 2）图例比例
1.7 材料图例
1.8 尺寸标注
注：平面图两道尺寸线
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
1.8 尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
1.9 图样画法
剖面图
1）剖切位置（高差、高度变化、楼梯）及方式 2）剖切到部分，投射方向可见部分 3）尺寸、标高 4）结构关系：梁，柱，板 5）构造关系：屋面、扶手、女儿墙、地面、天面
1.9 图样画法
剖面图 5）构造关系：屋面、扶手、女儿墙、地面、天面
1.9 图样画法
剖面图－图纸深度
1）剖面应剖在高度和层数不同、空间关系比较复杂的 部位；
