CAD里面的块不能够分解是怎么回事
cad怎么退出块编辑
cad怎么退出块编辑
cad怎么退出块编辑
有的同学在CAD里面作图用一些命令之后不知道怎么退出，那么大家知道cad怎么退出块编辑吗?下面是店铺整理的cad怎么退出块编辑的方法，希望能给大家解答。
cad退出块编辑的方法一：
1、在块编辑状态有一个参照编辑的工具条，块编辑完毕以后，点将修改保存到参照，软件会提示是否保存，点是即可。
2、如果双击编辑以后，没有出现参照编辑的工具条，可以在其他任意工具条上点鼠标右键，选择ACAD，然后选择参照编辑即可。
cad退出块编辑的方法二：
1、参照编辑的工具栏你关闭没有，如果没关的话，点一下保存按钮。
可以退出。
2、如果关闭的话，输入refclose命令，根据提示操作后就能退出参照编辑模式。

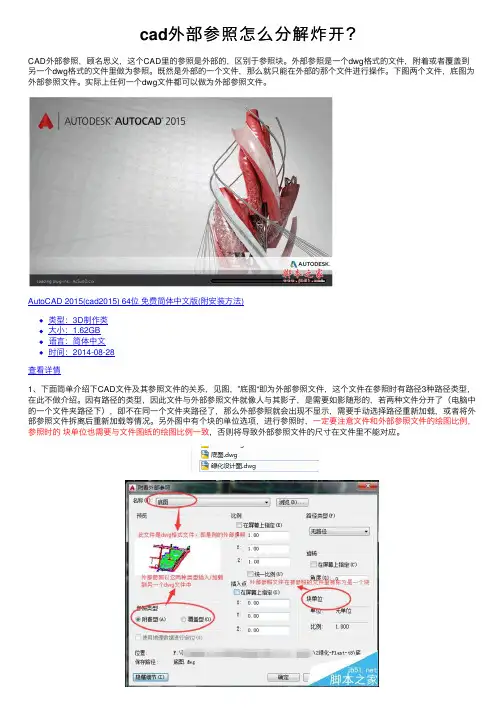

cad外部参照怎么分解炸开？
cad外部参照怎么分解炸开？CAD外部参照，顾名思义，这个CAD⾥的参照是外部的，区别于参照块。
外部参照是⼀个dwg格式的⽂件，附着或者覆盖到另⼀个dwg格式的⽂件⾥做为参照。
既然是外部的⼀个⽂件，那么就只能在外部的那个⽂件进⾏操作。
下图两个⽂件，底图为外部参照⽂件。
实际上任何⼀个dwg⽂件都可以做为外部参照⽂件。
AutoCAD 2015(cad2015) 64位免费简体中⽂版(附安装⽅法)类型：3D制作类⼤⼩：1.62GB语⾔：简体中⽂时间：2014-08-28查看详情1、下⾯简单介绍下CAD⽂件及其参照⽂件的关系，见图，”底图“即为外部参照⽂件，这个⽂件在参照时有路径3种路径类型，在此不做介绍。
因有路径的类型，因此⽂件与外部参照⽂件就像⼈与其影⼦，是需要如影随形的，若两种⽂件分开了（电脑中的⼀个⽂件夹路径下），即不在同⼀个⽂件夹路径了，那么外部参照就会出现不显⽰，需要⼿动选择路径重新加载，或者将外部参照⽂件拆离后重新加载等情况。
另外图中有个块的单位选项，进⾏参照时，⼀定要注意⽂件和外部参照⽂件的绘图⽐例，参照时的块单位也需要与⽂件图纸的绘图⽐例⼀致，否则将导致外部参照⽂件的尺⼨在⽂件⾥不能对应。
2、依据以上叙述，外部参照是⼀个⽂件形式，因此⽆法在当前⽂件（绿化设计图）⾥进⾏分解。
只能在外部参照⽂件⾥进⾏编辑，此案例在“底图”“AB-A1”“AB-A1+1051”这样的原⽂件⾥进⾏编辑。
见下图...注意事项：外部参照很简单，⽤处也很⼤。
⾃⼰做⼏次参照进⾏对⽐就能发现其功能。
外部参照块是个单独的⽂件，本⼈暂没⽤到任何插件⼯具，以本⼈经验，由于外部参照⾃⾝的属性情况来说是不能进⾏分解的。
外部参照⽂件可单独打开进⾏编辑操作，保存后，被参照的⽂件中的此外部参照块同步更新。
外部参照在进⾏参照操作时（CAD命令为插⼊命令），需注意根据实际需要，对“附着外部参照”对话框中的⼏项参数进⾏设置。

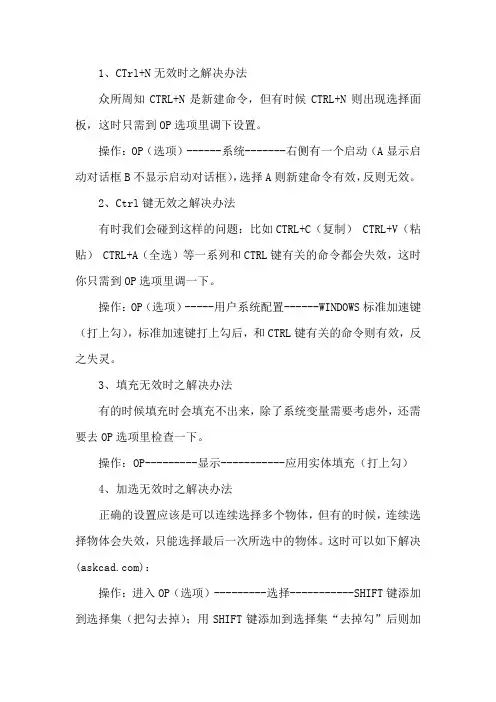

CAD制图的技巧总结
1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。
操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框），选择A则新建命令有效，反则无效。
2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。
操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾），标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。
3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
操作：OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
这时可以如下解决()：操作：进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等。
6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
操作：这时只需调下系统变量mbuttonpan即可：初始值：1，支持菜单 (.mnu) 文件定义的动作，当按住并拖动按钮或滑轮时，支持平移操，【命令行中的模型，布局不见是的解决办法】，op----选项------显示---------显示布局和模型选项卡（打上勾即可）。
CAD问题总结
CAD问题总结1、Q：我用的是cad2004，圆弧和直线剪切时，怎总有一块剪不掉？1、主要是因为图形中Z轴有数值，只要把所有Z轴数量设置为0，一切都可以剪掉；大家如何出现这种情况可以下载由我编写的 LDL.lsp，加载并且在CAD 命令栏中输入LDL，选择所有图形，然后回车即可。
2、也有可能中了LSP病毒，把TRIM命令失效，可以到本贴中下载专杀LSP病毒软件即可。
3、你所说的直线是用pline及xline两个命令绘制然后和圆弧不能剪断。
2、Q:如何将cad图形插入到word中？1、先将CAD背景颜色设为白色，然后选择图形格式打印，它会提示你输入名字，然后就可以到WORD软件中，使用插入图片；3、选中要复制到word中的图形，按下键盘 CTRL+C 键，然后切换到word中按下 CTRL+V 就可以了，（我认为先将背景色变为白色为佳）；4、建议安装Acrobat，最好7.0版本，完了会有个pdf打印机，用它打印出来的pdf再转成tif或jpg，清晰度极高。
5、在当前图层打开工具/显示图像/保存就行了,保存的文件夹在C:\ProgramFiles\AutoCAD 2002(看你把CAD装在什么盘了)不过格式是BMP的,你要自己改；6、CAD里面不是有一个默认的JPG的打印机么，用它可以把CAD转换成JPG格式的，插入Word中即可。
6、把CAD图形导入WORD，可以在工具栏中选择“选项”，把背景色设为白色，然后把图形选区选中，再通常采用“复制”“粘贴”在一已经建立的WORD 文档中即可。
3、Q:在用2002画一段圆弧后,再用直线画弦长时发现圆弧两端不在同一水平线上,这是怎么回事呀?1、主要是因为图形中Z轴有数值，只要把所有Z轴数量设置为0，一切都可以剪掉；大家如何出现这种情况可以下载由我编写的 LDL.lsp，加载并且在CAD 命令栏中输入LDL，选择所有图形，然后回车即可。
4、Q:cad应用过程中,我用的2004版,时常出现炸开命令不能使用的现象,哪位知道怎么解决,如何操作?1、块如包含一个多段线或嵌套块，分解时首先分解出多段线或嵌套块，需再次分解，才能分解其中的各个对象；2、用MINSERT和外部参照插入的块以及外部参照依赖的块不能分解；3、x、y、z、比例不同的块，非一致比例块，可能会分解成意外的对象，非一致比例块若包含有不能分解的对象时，这些不能分解的对象被收集到一个匿名块，以(*E)为前缀中并且以非一致比例缩放进行参照,如果这种块中的所有对象都不可分解，则选定的块参照不能分解，另外，非一致缩放的块中的体，三维实体和面域图元不能分解。
CAD制图必学基础教程
CAD制图必学基础教程CAD制图必学基础教程1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2 P* I- k N) Y选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题7 w8 w5 U" O3 _3 f: T/ V比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下7 w7 ?6 d+ K9 h操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵1 ~! H8 ^9 N# Q4 E. y: x5 `3.【填充无效时之解决办法】& J7 }8 V, h0 W j' q有的时候填充时会填充不出来除了系统变量需要考虑外" U$ u- }2 m- a' @' e% j6 h; l还需要去OP选项里检查一下$ {: I) d% P4 a9 o* b! m) D. WOP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】2 a: e3 x9 q# x, Z J正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体+ E" O) l6 i7 m, l2 p3 e这时可以如下解决(/doc/ec3105718.html,)进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD 值：0/10 P! _: [% V3 u8 m9 u5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改' ?% |1 m( i* t操作：+ r" ^3 J; D5 Z( qOP选项-----配置-----重置即可恢复 * A" K" n' Z. E1 s4 }但恢复后，有些选项还需要一些调整，例如十字光标的大小等~ , b& r3 A* i0 K8 K5 U, O: w7 m# c) z0 u1 l( L2 K* A( R# ~5 x. W* {' }6.【鼠标中键不好用怎么办呀】$ `) K, Z' Q+ t: o |( ^% v$ ^正常情况下; ^7 B3 z* V7 J3 Z) N! v# }4 ~0 dCAD的滚轮可用来放大和缩小，，，还有就是平移（按住）9 \7 A. h" u" V* ^ 但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人3 K9 ?0 I% c7 N- v这时只需调下系统变量mbuttonpan即可8 s# U6 p- k( T初始值： 1支持菜单 (.mnu) 文件定义的动作$ |; y" B1 A0 g9 B2 `7 v# ~( t7 Y3 w5 N 当按住并拖动按钮或滑轮时，支持平移操 : ] b- B. t/ V$ y" w 【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可） S6 z4 s( {9 \& O- B* ?) a) d6 Y( D7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”7 h: J3 ?* d$ P4 p7 w但现在就让我们用右键来代替他们吧* a; y# ?9 }6 p" {0 YOP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯( {1 P$ j& X% k/ Z其次：空格键次之烦感：千万不要用回车键确定 9 i/ Y8 v6 j$ E* D! x& {; X% ?7 U2 P5 ^5 C0 K, @0 F8.【图形里的圆不圆了咋办呀】/ G! ~1 R' L3 i( \8 K( x经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成- A! V% U6 J2 s8 H# M 这里就不多说了. Q# |9 j+ V3 s! P* m6 b 一个命令搞定它命令：RE~即可 3 Q' C& U( O- k8 a' `2 t9 `* P, K& A' B0 J6 P3 M x0 Q; K5 a* A* \, _, N9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: @; x4 P4 Z' sop----显示------图形窗口中显示滚动条即可 . ~0 W+ z3 V+ ]7 q. G: |3 Z: C/ N10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容; K; O$ h4 Y8 c' f' V# J这样用2002 2004 2006都可以打开了方便操作+ J$ a/ P* z9 g# ]: S$ _% x& x+ }3 r/ x- t" I7 q* J5 k& l4 Z- m8 Q11.【如果想下次打印的线型和这次的一样怎么办】! _1 ~2 g7 t) q* \6 n) V 换言之.【如何保存打印列表】' B, w1 B; E2 D. u+ T, e$ w& z4 M; kop选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表& g: t1 V% @% a8 U+ p+ r表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可% ?$ s+ S/ Z( F1 ~7 o13.【目标捕捉（OSNAP）有用吗】 0 Q/ H3 e- n- ?% I答：用处很大。
cad写块、插入块、编辑块、属性定义块分解
创建和使用块一、创建新图块（一）创建新图块的三种方式要创建一个新图块，首先要绘制组成图块的实体，然后用创建块的相应命令完成块的创建。
AutoCAD 2006提供了三种方法调出创建新图块的对话框。
菜单方式：【绘图】→【块】→【创建…】图标方式：单击绘图工具栏上的创建块按钮。
键盘输入方式：BLOCK（二）创建新图块下面我们介绍最常用的一种方法来创建一个新图块。
单击绘图工具栏上的“创建块”按钮后，AutoCAD打开“块定义”对话框，如图8-1所示。
8-1 块定义对话框该对话框中各部分的功能如下：1．“名称”文本框在其中输入图块名称。
2．“基点”选项组用于确定图块插入点位置。
单击拾取点按钮，然后移动鼠标在绘图区内选择一个点。
也可在X、Y、Z文本框中输入具体的坐标值。
3．“对象”选项组选择构成图块的对象及控制对象显示方式。
单击“选择对象”按钮，AutoCAD将隐藏块定义对话框，用户可在绘图区内用鼠标选择构成块的对象，右击鼠标结束选择。
则块定义对话框重新出现。
单击“快速选择”按钮，打开快速选择对话框。
用户可通过该对话框进行快速过滤，选择满足一定条件的对象。
选择“保留”选项，则在用户创建完图块后，AutoCAD将继续保留这些构成图块的对象，并将它们当作一个普通的单独对象来对待。
选择“转化为块”选项，则在用户创建完图块后，AutoCAD将自动将这些构成图块的对象转化为一个图块来对待。
选择“删除”选项，则在用户创建完图块后，AutoCAD将删除所有构成图块的对象目标。
4．“预览图标”选项组控制是否显示图块图标。
选择“不包括图标”选项后，AutoCAD将不会显示用户新定义图块的几何轮廓图标。
选择“从块的几何图形创建图标”选项后，AutoCAD将在“预览图标”选项组的右边显示用户新定义图块的几何轮廓图标。
5．“插入单位”列表框设置当用户从AutoCAD设计中心拖放该图块时的插入比例单位。
6．“说明”列表框用户可在其中输入与所定义图块有关的描述性文字。
CAD中如何使用块编辑器将动作和参数添加到块中
CAD中如何使用块编辑器将动作和参数添加到块中动态块具有灵活性和智能性。
用户在操作时可以轻松地更改图形中的动态块参照。
可以通过自定义夹点或自定义特性来操作动态块参照中的几何图形。
这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重定义现有的块。
例如，如果在图形中插入一个门块参照，则在编辑图形时可能需要更改门的大小。
如果该块是动态的，并且定义为可调整大小，那么只需拖动自定义夹点或在“特性”选项板中指定不同的大小就可以修改门的大小。
用户可能还需要修改门的打开角度。
该门块还可能会包含对齐夹点，使用对齐夹点可以轻松地将门块参照与图形中的其他几何图形对齐。
可以使用块编辑器创建动态块。
块编辑器是一个专门的编写区域，用于添加能够使块成为动态块的元素。
用户可以从头创建块，也可以向现有的块定义中添加动态行为。
也可以像在绘图区域中一样创建几何图形。
向块中添加参数和动作可以使其成为动态块。
如果向块中添加了这些元素，也就为块几何图形增添了灵活性和智能性。
通过指定块中几何图形的位置、距离和角度，参数可定义动态块的自定义特性。
动作定义了在图形中操作动态块参照时，该块参照中的几何图形将如何移动或更改。
向块中添加动作后，必须将这些动作与参数相关联，并且通常情况下要与几何图形相关联。
向块定义中添加参数后，会自动向块中添加自定义夹点和特性。
使用这些自定义夹点和特性可以操作图形中的块参照。
创建动态块的过程为了创建高质量的动态块，以便达到用户的预期效果，建议按照下列步骤进行操作。
此过程有助于用户高效编写动态块。
步骤 1：在创建动态块之前规划动态块的内容在创建动态块之前，应当了解其外观以及在图形中的使用方式。
在命令行输入确定当操作动态块参照时，块中的哪些对象会更改或移动。
另外，还要确定这些对象将如何更改。
例如，用户可以创建一个可调整大小的动态块。
另外，调整块参照的大小时可能会显示其他几何图形。
这些因素决定了添加到块定义中的参数和动作的类型，以及如何使参数、动作和几何图形共同作用。
常用CAD快捷键
CAD快捷键和常用操作流程输入mbuttonpan 点 Enter 确认→然后输入1 点 Enter 确认PL(多段线)→C(封闭)→LI(计算面积)方形倒圆角：F→空格键→输入圆的半径→1次空格键→一边各点2下方形倒直角：CHA→空格键→输入直角边的长度→2次空格键→一边各点2下CAD中在“DEFPOINTS”图层的只能在CAD图纸中显示，但是默认打印不出来。
“块”重命名方法：先要知道块的名称→点击选择要重命名的“块”→“格式”下拉菜单“重命名”出线“重命名”更改图框→旧名称选择“原快名称”→重命名为输入“新名称”要把对象至于图层之下的方法：点击“DR”→在选择对象后，再点“b”，就可以实现了。
圆弧 A直线 L圆 C旋转RO 图案填充 H标注样式管理器 D 文字样式管理器ST 删除 E圆角 F群组 G移动 M偏移 O平移 P拉伸 S直线 L 分解 X缩放 Z复制 co镜像 MI阵列 AR延伸 EX修剪 TR单行文字 DT 特性 CH特性匹配 MA查询距离 DI线型管理 LT线宽管理 LW打断于点 BR定距等分 ME定数等分 DIV对齐 AL（主要应用与旋转对其）置于对象之上 DR→F(A/F)剪切块 XC对其标注 DAL水平（垂直）标注 DLI修订云线 REVCLOUD矩形 REC同时把多条直线拉长 STRETCH批量打印 BPLOT块重命名：输入“REN”→格式→重命名块删除：输入“PU”→块→找到块中的要删除的名称新建视口MV退出视口PSCAD怎么样只拉长长度或者宽度？看你要怎么拉长了？如果是中间某一部分的距离加大，那么用拉伸命令（STRETCH）好了。
如果是要按比例加长，那么先把要加长的图做成一个块，然后在特性中把这个块的X比例（或Y比例）加大，另一个坐标方向的比例保持1.0不变。
cad中怎么把图形缩放到与自己画的一条线的尺寸一样？输入“SC”→提示“选择对象”/点右键→提示“指定基点”/点基点→输入“R”→提示“指定参照长度”“指定第二点”/点右键点住第二个点往后拉，拉到指定的长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD里面的块不能够分解是怎么回事，选中一个块下面提示“无法分解1” ！！！2011-4-23 11:46
提问者：寻觅的书奴|浏览次数：2131次
CAD里面的块不能够分解是怎么回事，我用的是2010版，选中一个块下面提示无法分解1 后面有个“1”是怎么回事啊，是无法分解而不是未找到，另外我的图层没有锁定。
请高手解答
急！！！！！
我来帮他解答
2011-4-24 14:55
满意回答
首先我回答你“无法分解1”
后面那个1 代表的是块名，前面那个“无法分解”是因为在做块时，没勾选了一个叫“允许分解”的选项，从而导致了你分解不开，不过还是有办法来分解。
在命令行输入wmfout 命令再选择要分解的对象然后保存到桌面，再再命令行输入wmfin 命令再选择桌面上把刚才保存的WMF图元文件，然后再输入X 命令（记住要反复分解2次，因为你导入的是嵌入式的块）这样便可以分解了。
并且图形尺寸不变。
