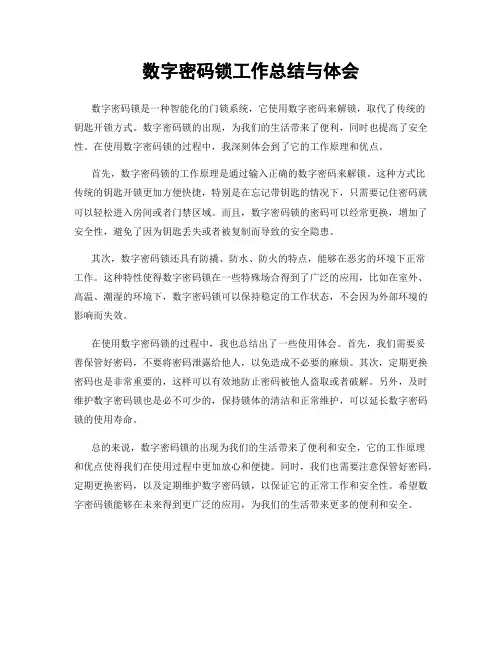

数字密码锁工作总结与体会
数字密码锁工作总结与体会
数字密码锁是一种智能化的门锁系统，它使用数字密码来解锁，取代了传统的
钥匙开锁方式。
数字密码锁的出现，为我们的生活带来了便利，同时也提高了安全性。
在使用数字密码锁的过程中，我深刻体会到了它的工作原理和优点。
首先，数字密码锁的工作原理是通过输入正确的数字密码来解锁。
这种方式比
传统的钥匙开锁更加方便快捷，特别是在忘记带钥匙的情况下，只需要记住密码就可以轻松进入房间或者门禁区域。
而且，数字密码锁的密码可以经常更换，增加了安全性，避免了因为钥匙丢失或者被复制而导致的安全隐患。
其次，数字密码锁还具有防撬、防水、防火的特点，能够在恶劣的环境下正常
工作。
这种特性使得数字密码锁在一些特殊场合得到了广泛的应用，比如在室外、高温、潮湿的环境下，数字密码锁可以保持稳定的工作状态，不会因为外部环境的影响而失效。
在使用数字密码锁的过程中，我也总结出了一些使用体会。
首先，我们需要妥
善保管好密码，不要将密码泄露给他人，以免造成不必要的麻烦。
其次，定期更换密码也是非常重要的，这样可以有效地防止密码被他人盗取或者破解。
另外，及时维护数字密码锁也是必不可少的，保持锁体的清洁和正常维护，可以延长数字密码锁的使用寿命。
总的来说，数字密码锁的出现为我们的生活带来了便利和安全，它的工作原理
和优点使得我们在使用过程中更加放心和便捷。
同时，我们也需要注意保管好密码，定期更换密码，以及定期维护数字密码锁，以保证它的正常工作和安全性。
希望数字密码锁能够在未来得到更广泛的应用，为我们的生活带来更多的便利和安全。
数字密码锁
摘要随着生活质量的不断提高，加强家庭防盗安全变得非常重要，但传统机械锁的构造过于简单，很容易被打开，从而降低了安全性。
数字密码锁因为它的保密性很高，安全系数也非常高，再加上其不需要携带避免了丢失的可能，省去了因钥匙丢失而需要换锁的麻烦，受到了越来越多的人的欢迎。
数字密码锁因其的方便性和科技性的优势取代传统锁具是必然的。
密码锁不但可以用来保管私人物品，还可以用其来防止他人的越权操作。
数字密码锁也称为电子密码锁，其锁内可设有若干位密码，锁内所用的密码可由用户自己设定，数字密码锁一般分为两类：一类是并行接收数据，称为并行锁，另一类是串行接收数据，称为串行锁，本设计为串行锁。
本设计中的数字密码锁，是利用Verilog语言进行编译，因为Verilog 可以方便快捷的做出符合各种条件的密码锁，它的设计方法比其他方法更便捷。
Verilog其最大的优势在于能够借鉴高级程序设计语言，是一种符合IEEE标准的硬件描述语言，对电路的结构有着高度抽象化、规范化的描述，而且它在不同的设计领域和层次模型验证中发挥着重大作用，它也具有高度自动化。
并在ModelSim上实行仿真设计。
ModelSim是此类设计中最优秀的HDL语言仿真软件，它还是唯一的单内核还支持VHDL和Verilog语言的混合仿真软件。
它能提供很高的仿真环境。
并由3位十进制数组成的数字密码锁，密码可由用户任意设置，当密码输入正确时数字密码锁开锁，若密码输入错误则需重新输入，若密码连续输入错误超过三次，则密码锁进入报警状态。
测试结果，密码锁可以任意设置3位密码，密码正确时开锁，密码错误时则不开，如果连续三次错误则进行报警。
通过仿真图可以看出这些要求基本可以满足。
达到设计的基本要求。
关键词：Verilog语言；ModelSim；数字密码锁AbstractWith the continuous improvement of quality of life, strengthen family anti-theft security become very important, but the structure of the traditional mechanical lock too simple, it is easy to open, which reduces the safety. Combination lock because of its high confidentiality, safety coefficient is very high also, plus it doesn't need to carry to avoid the lost may, eliminating the need for lost keys in the lock of trouble, was welcomed by more and more people. The digital combination lock because of its convenience and technological advantages instead of traditional locks is inevitable. Combination lock not only can be used to keep personal items, you can also use it to prevent the unauthorized operation of others.Combination lock is also known as electronic trick lock, the lock can be equipped with a number of bits in the password, locked inside the password can be set by users themselves, the digital combination lock generally fall into two categories: one is parallel receiving data, referred to as the parallel locks, serial receiving data, another kind is called a serial lock, lock this design for the serialThe design of the digital combination lock, is to use Verilog language compile, because Verilog can convenient to meet the various conditions of trick lock, the design method of it is more convenient than other methods. Verilog its biggest advantage is the ability to draw lessons from advanced programming language, is a kind of IEEE standard hardware description language, the structure of circuit are highly abstract, standardization of description, and it is in the field of different design and hierarchical model validation plays a significant role, it also has a highly automated.Design and implement on the ModelSim simulation. ModelSim is the best in the design of this kind of HDL language simulation software, it is the only single kernel also supports mixed with the Verilog language VHDL simulation software. It can provide high simulation environment.Is composed of three decimal Numbers trick lock, the password can be arbitrarily set by the user, when the password input the correct combination lock unlock, if password input error criterion to the input, if password input error for more than three times, and combination lock enter a state of alarm.Test results, combination lock can be arbitrarily set three password, password correctly, password mistake, does not open, if three consecutive mistakes is to report to the police. Through the simulation diagram can be seen that these requirements can be meet. To meet the design of the basic requirements.Key words: ModelSim language；Verilog；The digital combination lock目录第一章绪论 (1)1.1研究意义 (1)1.2国内外的发展状况 (1)1.3研究内容 (2)第二章硬件系统设计 (4)2.1 系统架构 (4)2.2 控制器模块 (5)2.2.1 建立等待状态 (6)2.2.2 准备就绪状态 (6)2.2.3 密码输入状态 (6)2.2.4 启动状态 (7)2.2.5 报警状态 (7)2.3 编码模块 (7)2.4 比较器模块 (7)2.5 计数器选择模块 (8)2.6 寄存器模块 (8)第三章软件系统设计 (9)3.1 verilog语言 (9)3.1.1 verilog介绍 (9)3.1.2 语言特点 (9)3.1.3 用户自定义原语 (10)3.1.4 与VHDL的比较 (10)3.1.5与C语言的比较 (11)3.2 ModelSim软件介绍 (11)3.2.1主要特点 (11)3.2.2 ModelSim的版本 (12)3.2.3ModelSim的应用流程 (12)3.2.4ModelSim基本仿真流程 (13)3.3各模块的软件设计 (14)3.3.1时序电路 (15)3.3.2密码设置 (15)3.3.3密码输入 (16)第四章调试结果 (18)第五章总结 (24)5.1研究结果 (24)5.2设计心得与展望 (24)5.2.1设计心得 (24)5.2.2展望 (25)参考文献 (26)致谢 ............................................................................................. 错误！未定义书签。

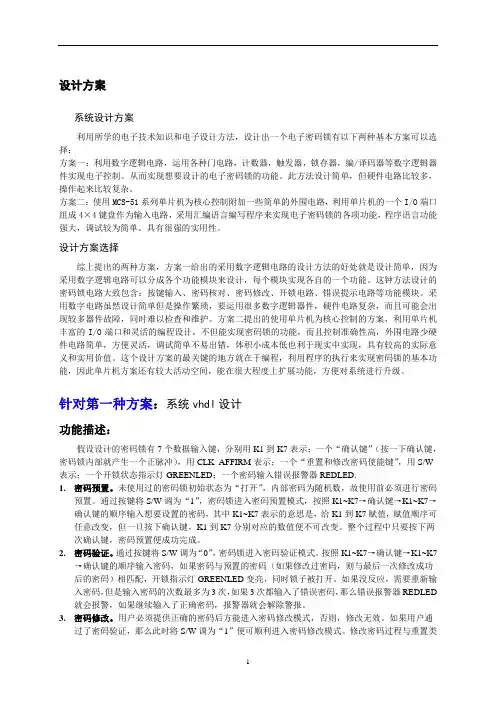

14位数字密码锁两种设计方案
设计方案系统设计方案利用所学的电子技术知识和电子设计方法，设计出一个电子密码锁有以下两种基本方案可以选择：方案一：利用数字逻辑电路，运用各种门电路，计数器，触发器，锁存器，编/译码器等数字逻辑器件实现电子控制。
从而实现想要设计的电子密码锁的功能。
此方法设计简单，但硬件电路比较多，操作起来比较复杂。
方案二：使用MCS-51系列单片机为核心控制附加一些简单的外围电路，利用单片机的一个I/O端口组成4×4键盘作为输入电路，采用汇编语言编写程序来实现电子密码锁的各项功能，程序语言功能强大，调试较为简单。
具有很强的实用性。
设计方案选择综上提出的两种方案，方案一给出的采用数字逻辑电路的设计方法的好处就是设计简单，因为采用数字逻辑电路可以分成各个功能模块来设计，每个模块实现各自的一个功能。
这钟方法设计的密码锁电路大致包含：按键输入、密码核对、密码修改、开锁电路、错误提示电路等功能模块。
采用数字电路虽然设计简单但是操作繁琐，要运用很多数字逻辑器件，硬件电路复杂，而且可能会出现较多器件故障，同时难以检查和维护。
方案二提出的使用单片机为核心控制的方案，利用单片机丰富的I/O端口和灵活的编程设计，不但能实现密码锁的功能，而且控制准确性高，外围电路少硬件电路简单，方便灵活，调试简单不易出错，体积小成本低也利于现实中实现，具有较高的实际意义和实用价值。
这个设计方案的最关键的地方就在于编程，利用程序的执行来实现密码锁的基本功能，因此单片机方案还有较大活动空间，能在很大程度上扩展功能，方便对系统进行升级。
针对第一种方案：系统vhdl设计功能描述：假设设计的密码锁有7个数据输入键，分别用K1到K7表示；一个“确认键”（按一下确认键，密码锁内部就产生一个正脉冲），用CLK_AFFIRM表示；一个“重置和修改密码使能键”，用S/W 表示；一个开锁状态指示灯GREENLED；一个密码输入错误报警器REDLED.1.密码预置。
EDA4位数字密码锁
摘要随着数字集成技术和电子设计自动化(EDA)技术的迅速发展，数字密码锁应运而生。
本文采用先进的EDA技术，利用QUARTUS Ⅱ工作平台和VHDL语言，设计了一种新型的数字密码锁,它不但可以完成锁具的基本功能，还能附加一些其他的智能，例如：报警、识别功能，数字密码锁具功能齐全，安全系数高，有机械锁无可比拟的优越性，它的造价成本低，易于操作，越来越受到众多客户的青睐，可以优先占领市场有利份额。
关键词：EDA技术 quartusⅡ工作平台 VHDL语言数字密码锁目录1 引言 (1)1.1课程设计背景 (1)1.2课程设计目的 (1)1.3课程设计内容 (2)2 数字密码锁设计 (2)2.1系统设计 (2)2.2模块功能 (2)2.2.1控制模块 (2)2.2.2比较模块 (3)2.2.3寄存模块 (5)3 仿真分析 (6)3.1控制模块的仿真 (6)3.2比较模块的仿真 (7)3.3寄存模块的仿真 (8)3.4系统的仿真波形 (9)3.5系统的引脚锁定 (11)4 总结 (11)参考文献 (13)1引言1.1 课程设计背景随着社会的发展和人们生活水平的提高，人们的安全意识的加强，安全防盗已成为社会问题。
自古以来锁在人们的生活中扮演着重要的角色，人们对其要求也较高，希望锁既要安全可靠地防盗，又要使用方便。
目前使用广泛的弹子锁由于要携带钥匙，经常更换锁芯等缺点，已经渐渐变得难以满足当前社会对于安全防盗的要求。
而数字密码锁由于其高安全性、低成本、易操作、密码可更换等优点受到越来越多人的欢迎。
随着现代电子技术的迅速发展,ASIC 技术的日趋进步和完善，数字系统的硬件设计正朝着速度快、体积小、容量大、重量轻的方向发展。
目前大部分密码锁采用单片机进行设计，电路比较复杂，性能不够灵活。
而硬件描述语言VHDL的出现，则为设计者提供了一种用形式化方法来描述数字系统硬件电路的方法。
VHDL 具有强大的系统描述能力、规范的程序设计结构、灵活的语句表达风格和多层次的仿真测试手段。
八位数字密码锁资料
数字密码锁是二十一世纪制锁业的一次革命。锁的特点是不用钥匙、无锁孔、机械传动、不易损坏、不磨损、不易被破译、可多次更换密码、换号不换锁、一把锁多个密码，具有防拨、防砸、防撬、防堵等功能。安装门锁时不破坏原门的结构，避免用钥匙开启旋芯式锁具的一切烦恼（如丢、落、拆、堵门被反锁等）。 “数字密码锁”是利用数字密码来开启的锁具，其重复概率仅为十万分之一，有着很高的安全性；而旋芯式锁具使用不够安全。通过对社会各阶层千余人的调查，百分之百的人对目前身上挂着的串串钥匙无可奈何。但现在又没有一种锁具可摆脱钥匙的束缚。都愿意一身轻松没有任何顾虑的出入家门，都愿意用上一种既安全方便又不用钥匙的锁具。因此，“数字密码锁”产品的市场发展前景极为广阔。在调查的千余人中有60%的人有丢失钥匙的经历，25%的人有把钥匙反锁在室内的，75%的人居室在三层以上的，36%的人把钥匙忘在工厂的，有8%的人是利用邻居的阳台、窗户跳跃进入自己家来打开被反锁的房门，90%的人或听或看新闻得知有因无法打开房门，而冒险跃窗发生事故非死既伤，给家庭造成麻烦。精神和肉体的损伤是无法挽回的，为了解决上述各种数据给人们带来的各种烦恼，所以“数字密码锁”，使人们在无忧无虑的环境中生活。我国有31个省（直辖市），若每个省以10个市计算，每个产品每市每年售1000个计算，公式为省×市×销售量×单价=产值、31（省）×10（市）×1000（个）×单价=产值、下面以防盗门、保险箱、门锁三个产品为例：一、防盗门：31×10×1000×700=217,000,000（元）二、保险箱：31×10×1000×200=62,000,000（元）三、门锁；31×10×1000×90=27,900,000（元）总产值：360,900,000（元）通过以上计算年产值是十分可观的，如果开发之初，年销售量达不到1000个，而以一半的销售量计算，年产值也可达到153,450,000元。
4位数字密码锁的设计
1技术指标用与非门设计一个4位或多位代码的数字锁，要求如下：A:设计一个保险箱用的多位代码数字锁，比如4位代码ABCD四个输入端和一个开锁用的钥匙插孔输入端E,当开箱时（E= 1），如果输入代码（例如ABCD= 1010）与设定的代码相同，则保险箱被打开，即输出端Z = 1,否则电路发出报警信号:B:进行电路仿真，并说明其工作原理。
2方案比较方案一：由4个单刀双掷开关构成密码开关，用户可以通过控制开关来控制A、B、C、D四个输入端的电平■的高低，进而控制输出电平■的高低以及报警信号的工作。
当输入端与设置的密码相符时，则输出为高电平，二极管亮，否则输出为低电平，并且发出报警，即蜂鸣器发出响声，至此完成电路的设计。
其电路图如图2.1图2.1方案一的电路图方案二：用4个异或门连接输入端，并分别丁反相器连接，再相与。
当输入密码与设置密码相同时，电路输出为高电平发光二极管不亮，当输入密码与设置密码不相同时，电路输出为低电平，发出报警，发光二极管亮。
其电路图如图6.13 Proteus软件介绍Proteus软件是来自英国Labcenter electronics公司的EDA工具软件。
Proteus软件有十多年的历史，在全球广泛使用，除了其具有和其它EDA工具一样的原理布图、PCB自动或人工布线及电路仿真的功能外，其革命性的功能是，他的电路仿真是互动的，针对微处理器的应用，还可以直接在基丁原理图的虚拟原型上编程，并实现软件源码级的实时调试，如有显示及输出，还能看到运行后输入输出的效果，配合系统配置的虚拟仪器如示波器、逻辑分析仪等，您不需要别的，Proteus为您建立了完备的电子设计开发环境！尤其重要的是Proteus Lite可以完全免费，也可以花微不足道的费用注册达到更好的效果；功能最强的Proteus专业版也非常便宜，人人用得起，对高校还有更多优惠。
Proteus组合了高级原理布图、混合模式SPICE®真,PCB设计以及自动布线来实现一个完整的电子设计系统。
数字密码锁电路设计与制作.doc
利用单片机灵活的编程设计和丰富的io端口，及其控制的准确性，不但能实现基本的密码锁功能，还能添加调电存储、声光提示甚至添加遥控控制功能。
考虑到编码电子锁制作成本低，设计要求少，比较容易检查校验并且易实现控制要求，而单片机方案原理的复杂，调试较为繁琐，本着对本专业的数字电路基础较熟悉，有利于研究该课题。所以采用了方案一。
4．国内的技术不够成熟。对一个小康家庭而言，买一把价钱在一千元以内的国产的电子密码锁，并不是什么难事。但是人们都希望买一把可靠性、安全性好的锁，如果买回一把电子锁，没用多久就坏了，那还不如买机械锁方便。至于进口的锁，价钱昂贵，一般用户难以接受。目前在国内，电子锁还未大批量生产，技术不成熟更是是一个主要的原因。
2．厂商推广的力度不够。电子密码锁属于高科新产品，许多的用户根本不知道有这种锁，更不用说拿它与传统的机械锁作比较。而一般的商场也不会经营这种产品，用户即使想买也难以买到。
3．密码锁自身的不便以及人们的习惯和意识问题。机械锁普及已久，人们已经习惯了用一把钥匙开一把锁，如果换成密码锁，不符合习惯。而且，每次开门时都要输入密码，除了需要记忆密码外，还要担心密码被人看见带来的麻烦。此外，用户还会担心电子锁的电源断电问题，即万一停电或是电池耗尽，会不会打不开锁而进不了屋。诸如此类的问题给用户带来了很多的不便，再加上大部分人对“互开锁”、“急开锁”现象不了解，对机械锁的安全问题没有足够的重视，使得人们在选择家用锁的时候更倾向于购买传统的机械锁。
目前国内，大部分人使用的还是传统的机械锁。然而，眼下假冒伪劣的机械锁泛滥成灾，互开率非常之高。所谓互开率，是各种锁具的一个技术质量标准，也就是1把钥匙能开几把锁的比率。经国家工商局、国家内贸局、中国消协等部门对锁具市场的调查，发现个别产品的互开率居然超标26倍。弹子锁质量好坏主要取决于弹子数量的多少以及弹子的大小，而弹子的多少和大小受一定条件的限制。此外，即使是一把质量过关的机械锁，通过急开锁，甚至可以在不损坏锁的前提下将锁打开，提供了发展的空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子信息工程学院
硬件课程设计实验室课程设计报告题目：数字式密码锁
年级：2011级
专业：光信息科学与技术学号：11074001
学生姓名：金一敏
指导教师：熊新兵
2013 年11月 3 日
1、功能与技术指标：
要求根据电路原理图装配与调试数字式密码锁电路，使电路可以按预先设定的密码数据开锁，按下相应的按键，就能把锁打开。
这种密码锁密码由9位数码组成，每个数码可重复使用，密码一旦泄漏，可任意更换。
主要性能指标
1)直流稳压电源输出电压为+6 V.
2}本机初始密码为112225555，且能修改密码。
3)正确输人密码后，绿灯亮，继电器动作。
4)每按一次按键，讯响器能发出“嘟”的一声响。
5)按S0键可使电路清零。
2、原理框图及电路图
3、单元电路设计与参数计算
1）编码单元电路
密码输人电路由10位按键组成，其中有效按键7位，伪码按键3位。
由于6位有效密码按键S1~S7键可以重复使用，因此，组成了9位密码的输人按键。
CD4512是具有三态输出功能的CMOS八选一数据选择器。
D7~D0为8个数据输入端，S0为数据输出端（○14脚），C,B,A是地址选择输入端。
S1~S7、VDI~VDI2构成十进制BCD码编码电路。
将S1~S7代表的7位十进制数译码成三位BCD码(S8, S9, S0起迷惑作用，以降低破译可能性)。
VD1~VD4，VD5~VD8，VD9~VD12分别并连接到CD4512的地址选通端A,B,C来实现十进制数译码成三位BCD码。
2）计数单元电路
本电路采用密码逐位比较方式，利用计数分配器CD4017的Q0~Q9逐位输出高电的特点，键入的密码经过编码，选通8路数据选择器CD4512，其输出端和CD4017输出端Q0~Q8中一个选通。
如果选通正确，CD4017计数值增1。
这样逐位推进，直到Q9输出高电平，启动继电器K，电子锁被打开。
如果密码不对，则启动复位电路，操作过程必须重新开始。
为防止触点抖动而产生失误，利用IC3(CD4013)中的一个D触发器，构成单稳态电路。
IC1(CD4017)随着时钟CP端○14脚正脉冲的输人，Q0~Q9依次出现高电平。
当清零端○10脚为高电平时，只有Q0为高电平。
IC2(CD4512)的○11、○12、○13脚是它的选通地址输人端，这三个数据经内部译码后，控制输出端○14脚与输人端D0~D7中的哪一路选通。
3）电路工作
假设设置的密码为112225555.当按下S1，即密码为1时，电源电压经S1、VD1
加到IC2A端○11脚，即CBA为001码。
IC2 (CD4512)的○2脚DI输出端与○14脚S0端接通，这时IC2A(CD4017) Y0端输出的高电平经VD21加至D1端，IC2的○2脚为高电平，使VT3饱和导通，IC3(CD4013)的○9脚为低电平，同时高电平也经S1 , VD1,VD24加到IC3A的时钟端○3脚，经延时后IC3的○2脚输出高电平，加到IC1的时钟端○10脚，使计数器加1, Y1为高电平。
这时再按S1, S2, S2, S2, S5, S5, S5, S5, IC1的Y2, Y3, Y4, Y5, Y6, Y7，Y8, Y9依次出现高电平。
当Y9为高电平时，VT4导通，继电器K吸合，锁被打开.如果按错密码，如最后一个不是S5,而是S7，这时
经S7、VD4 ,VD7 、VD9，使IC2的○11、○12、○13脚均为高电平，即CBA为111, IC2的D7被选通。
D7经R1接地为低电平，故IC2的⑩脚为低电平，使VT3截止，
其集电极为高电平。
当触发器IC3A单稳态结束时，Q端(○2脚)输出的电平上升沿加到IC3B时钟端，由于IC3B的⑩脚为高电平，故IC3的BQ端(○10脚)输出高电平，加到工IC1的清零端○10脚。
IC1清零，除Y0为高电平外，其余均为低电平。
前面的密码输人失败，必须重新输人。
本电路绿灯发光表示电子锁被打开，红灯发光表示电子锁关上。
VD22, VD23, VD24起隔离作用，VT5 ~VT8构成讯响电路，使每按下一次按键，讯响器HA能发出”嘟”的一声提示音。
4、安装调试
工艺流程:准备→熟悉工艺要求→核对元器件数量、规格、型号→元件检测→印制电路板检查→元器件预加工→印制电路板装配、焊接→~总装加工→自检。
(1)安装主要事项
1)电阻器、二极管(发光二极管除外)均采用水平安装方式，并贴紧印制电路板，色
标法电阻的色环标志顺序方向应一致。
2)电容器采用垂直安装方式，高度一要求为电解电容器的底部离印制电路板小于4
mm ,其他电容器的底部离印制电路板(6士2) mm。
3)三极管采用垂直安装方式，高度要求为管底部离印制电路板(6士2) mm
4)讯响器、继电器、微型按钮、集成电路均应紧贴印制电路板安装。
5)讯响器连接注意正负极性，装好后应将表面贴纸撕掉，否则影响声音响度。
6)所有焊点均采用直脚焊，焊接完成后剪去多余引脚，留头在焊面以上0.5 ~1mm，
且不能损伤焊接面。
5、测试分析
1、通电后红灯不亮。
测量三个芯片的电压，电压低于给定的电压值。
分析：
检查电路搭建没有错误，各焊点无虚焊，元器件引脚未短路。
R25阻值过高，导致电流过低，致使发光二级管不发光。
换上正确阻值，红灯亮，故障排除。
2、先按下S0进行清零，再依次输入初始密码112225555，按键结束后继电器没有发出跳转声，同时密码器的灯没有发生跳转。
分析
1) 编码部分调试：
(1)、万用表打到电压档，黑表笔接地，红表笔分别去测试4512的○11、○12、○13
脚，三者均为底电压，正常。
(2)、长按按键S1，同时测CD4512的○11、○12、○13脚电压，可观测到，在按的
过程中○11、脚的电压由低电压跳转为高电压，○12、○13脚不变，编码正确。
(3)、同理，按下S2~S7，同时测○11、○12、○13脚的电压是否与编码相符。
测试结
果编码正确。
2）触发器部分调试：
(1)、用万用表测CD4013的○1脚为低电平，○2脚为高电平，○3脚为低电平，
(2)、按下按键的同时测三脚的电压，可观测到它的电压由低电压跳转为高电压，
正常。
3)计数部分调试：
（1）、先测按下S0清零，再CD4017Y1~Y9脚的电压，只有○3（Y0）脚，其余为低电平。
（2）、按下S1键，只有②(Y0)脚为高电平，其余为低电平，正常。
（3）、再次按下S1键，只有④(Y1)为高电平，正常。
（4）、依次按下密码，发现到第二个密码2时，○10（Y4）脚没有变为高电平，而是○3（Y0）脚变为高电平，同时○15（CR）清零端变为高电平，密码锁被清零，出现故障。
故障排除：
查看电路是否出现虚焊，元器件是否短路
↓否
查看CD4017与二级管电路是否接错
↓否
查看二极管与CD4512电路是否接错
↓否
查看CD4013○11（clk）脚是否接错
↓是
重新连接电路，将CD4013○11脚与CD4017○14脚连接
↓测试
按S0键，依次按下密码，按键结束后继电器发出跳转声，同时密码器的灯发生跳转。
↓
调试成功
6、成品展示
７、小结
七个星期的电子设计最后结束了，在这七个星期中过程中是我真正体会到了我们在书本上学习的东西应用在实际中。
此次设计不仅增强了自己在专业设计方面的信心，鼓舞了自己，更是一次兴趣的培养。
在实习中，我锻炼了自己动手能力，提高了自己解决问题的能力。
通过本次实习培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，同时也增强了团体配合工作的能力。
熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查找资料，查阅
有关的电子器件图书等。
另外在这次实验中虽然我们遇到了不少的问题，最终一一都解决了遇到的问题。
在我们遇到不懂的问题时，利用网上和图书馆的资源，搜索查找得到需要的信息。
和队友之间相互讨论，明白了团队合作的重要性。
这次的制作也让我感受到，我们在电子方面学到的只是很小的一部分知识，我们需要更多的时间来自主学习相关的知识通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处和对以前所学过的知识理解得不够深刻，掌握得还不够牢固。
参考文献
[1] 模拟电子技术基础（第四版）童诗白华成英主编
[2] 数字电子技术基础（第五版）阎石主编
[3] CD4013PDF
[4] CD4017PDF
[5] CCD4512PDF
元器件清单
