关于PLC与丝网印刷机控制系统的设计
郑州华信学院本科生毕业设计（论文）题目：基于PLC的丝网印刷机控制系统设计指导教师：郭新军职称：副教授学生姓名：胡进森学号： 1002120121 专业：电气工程及其自动化专业院（系）：机电工程学院答辩日期： 2014年6月17日2014年6月12日摘要丝网印刷属于孔版印刷。
丝网印刷机在印刷时，通过刮刀对丝网版施加一定的压力使丝网版的部分网孔透过油墨漏印至承印物上形成图文，印版上其余部分的网孔被堵死，不能透过油墨，在承印物上形成空白部分。
丝网印刷也以其不受承印物的大小和形状的限制，加上对油墨的适应性强，对印刷墨层厚度的调解范围宽等特点被广泛的应用。
但由于市面上的丝网印刷机多用继电器控制，就出现了线路复杂，出现问题不便于检查等问题，因此研制控制精度高，性能稳定，便于检测的丝网印刷机就十分必要了。
本文主要是结合市面上原有的丝网印刷机的动作及生产流程，利用成熟的可编程控制技术和终端控制技术，对原有的丝网印刷机的电气控制系统进行了改造和新的设计。
本文在对平面丝网印刷机电气控制系的任务进行分析的基础上，对其硬件部分和软件部分进行了设计。
主要包括PLC的选型及程序的设计，操作界面的设计，对于丝网印刷机的动作系统设计为由电磁阀控制，感应器和气缸相结合。
软件部分基于模块化编程思想对整个控制系统的PLC程序结构设计，本文编写了丝网印刷机的初始化（回原点）、手动、自动等模块的程序。
关键词：丝网印刷可编程控制器气缸电磁阀IAbstractBelong to hole printing screen printing. When printing silk screen printing machine, through the scraper to silk screen version of a certain amount of pressure to make silk screen version of the part of the mesh through graphic is formed on the printing ink to printing substrates, plate on the rest of the mesh is closed, not through the ink, the blank portion is formed on the substrates. Screen printing also with its not limited by the size and shape of the substrates, and strong adaptability of ink to printing ink layer thickness of wide range of mediation is widely used. But as a result of the silk screen printing machine is multi-purpose relay control on market, line in the complex, a problem is not easy to check, so to develop high control precision, stable performance, easy to detect the silk screen printing machine is very necessary.Key Words: Screen printing programmable controller air cylinder Solenoid valveII目录1 绪论 (1)1.1 本课题提出的背景、目的和意义 (1)1.3 本课题的主要内容安排 (4)2 系统的总体设计 (5)2.1 丝网印刷机的工作原理 (5)2.2 设计原则 (5)2.3 整体设计 (6)3 系统的硬件设计 (8)3.1三菱FX2N基本单元的I/O地址分配 (8)3.2 丝网印刷机的原理接线图 (9)3.3 PLC的基本结构与选型 (9)3.4 三菱的FX2N-48MR主要技术数据 (11)3.5 设计要求 (12)3.6 安全保护措施的设计 (12)4 丝网印刷机控制系统软件设计 (14)4.1 系统软件的设计要求 (14)4.2 PLC控制软件的设计 (14)4.3 PLC模块化编程结构 (14)4.4丝网印刷机的系统梯形图 (17)5 系统调试 (23)5.1 安装布线的要求 (23)5.2 系统的仿真与调试 (25)结论 (27)致谢 (28)参考文献 (29)附录 (30)III1 绪论1.1 本课题提出的背景、目的和意义随着印刷品质量的提高，印刷技术也向着更加复杂的方向发展，一方面是丰富多样的印刷品导致了印刷工艺的复杂化，另一方面，组合印刷工艺与联机整饰、成型加工也造就了更为精美的印刷品。
PLC在印刷与包装行业中的应用案例
PLC在印刷与包装行业中的应用案例PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的设备，它已经广泛应用于印刷与包装行业。
本文将介绍两个PLC在印刷与包装行业中的应用案例，分别是“自动喷墨打印机控制系统”和“自动包装机控制系统”。
一、自动喷墨打印机控制系统自动喷墨打印机是印刷行业中常见的设备，它可以在印刷对象上直接喷墨，实现标识、打码等功能。
要实现自动化的喷墨打印，就需要一个PLC控制系统。
在这个案例中，PLC控制系统主要完成以下功能：1. 与喷墨打印机进行通信：PLC通过与喷墨打印机连接，实现与喷墨打印机的通信和控制。
2. 信号检测与处理：通过传感器检测印刷对象的位置和状态，并将信号传输给PLC进行处理。
3. 打印数据管理：PLC存储和处理打印数据，包括文字、图案、条形码等，通过与上位机或数据存储设备的通信实现数据的读取和传输。
4. 喷墨控制：基于打印数据和信号检测结果，PLC控制喷墨打印机按照设定的位置、速度、喷墨时间等参数进行喷墨操作。
5. 异常处理：当发生异常情况时，如喷墨打印机故障、印刷对象缺失等，PLC能够及时发出报警，并采取相应措施。
通过PLC控制系统的应用，自动喷墨打印机在印刷行业中实现了高效、精确的印刷操作，提高生产效率和质量，降低了人力成本和人为错误的风险。
二、自动包装机控制系统自动包装机是包装行业中常见的设备，它可以根据预设的程序和参数，自动完成物品的装箱、封箱、封口等工作。
PLC控制系统在自动包装机中发挥着重要作用。
在这个案例中，PLC控制系统主要完成以下功能：1. 运动控制：PLC通过接收信号，控制自动包装机的运动部件，如输送带、夹具、机械臂等，实现包装过程中的物品传送、定位、抓取、放置等操作。
2. 运行状态监测：通过传感器检测自动包装机的运行状态和物品位置，将信号传输给PLC进行实时监测和处理。
3. 包装参数设置：PLC存储和管理包装参数，如包装物尺寸、形状、数量等，根据物品不同的要求和包装方式，设置合适的参数。
PLC在印刷机械设备上的应用
报社 ，有一 台轮转 机 ，Ｆ ￣ 套红报 纸 ，可 以应付 ， ｐ， Ｊ
现在 ，一 台四色彩 色 印报 机 ，已经无法 完 成报 纸 印
刷任 务 ；多 数地 级市报 社 ，购 买两 台或两 台 以上 的 多 色多 张彩色 印刷 机 ，省级 或 国家级 报社 ，购 买一 台配 置 很高 的印刷 机 ，花 费高达 一个 亿 以上 。引进 先进 设 备 ，Ｉ 报 很好 ：胜任 本社 报纸 印刷任 务，还 口 ＿ ］
Ｌｉ ｑ Ａｎ ｉ
（ｈ ｎｉ ｇＤａ ｙ Ｚ ａｊ ａ ， ｕ ｎ ｄ ｎ ２ ０ ９ Ｚ ａｊａ ｉ ， ｈｎｉ ｇＧ ａ ｇ ｏ ｇ５ ４ ４ ） ｎ ｌ ｎ
Ａｂ ｔ ａ ｔ Ｐ ｓｒ ｃ ＬＣ （ ｒ ｇ ａ Ｐ ｏ ｒ ｍｍａ ｌ ｇ ｃ Ｃｏ ｔｏ ｌｒ ｉ ｔ ｅ ｍａｎ ｃ ｎ ｒ ｌ ｅ ｉ ｅｆ ｒｍａ ｈ ｎ ｕ ｌ ｉ ｇ ｂ ｅｌ ｉ ｏ ｎ ｒ ｌ ） ｓ ｈ ｉ ｏ ｔｏ ｖ ｃ ｏ ｃ ｉ ｅｂ ｉ ｎ ｅ ｄ ｄ
的 ，只 有 ６ ４个工 作点 ，大型 的 ，有几千个 工 作点 。 印刷机 械 设备 ， 由主 机控 制 、水控 制 、油墨控 制 、纸张 张力控 制 几个系 统组 成 ，这些控 制 系统 ， 主机控 制 由工业 级计 算机 或通 用计 算机组 成 ，实现 全 自动 智 能化集 中操 作 ， 自动 化控 制 。根 据主 机控 制方 式 的不 同， 印刷 设备 分两 种机 型 ：有 轴机 和无 轴机 。有轴 机 由主 电机通 过一 条主 轴和皮 带 ，把所 有 印刷 塔连 在一起 ，无轴 机 没有物 理连接 主轴 ， 由 计算机 总控 制 ，通过 光缆 ，把各 个虚 拟 电机有 机连 成一 个 印刷 总体 。有 轴机 通过 皮带 联动 ，机器 运行 速 度 不高 ，所 以 ，只 是一 些低 、 中速 印刷 机才 会使
基于PLC的丝网印刷机控制系统
基于PLC的丝网印刷机控制系统设计摘要由于丝网印刷在基板的大小和形状方面没有限制，可适应油墨，印刷油墨层厚度可调的特性而被广泛使用，因此，对开发控制精度高，性能高，操作简易方便的丝网印刷机是非常有必要的。
在本文主要介绍采用高性能的三菱PLC对原有老旧的丝印机电气控制系统进行设计改造的过程。
在开发之前，对丝网印刷机的工作流程进行了详细分析，进而明确了控制系统的任务，再从硬件和软件两个方面进行改造。
在硬件设计方面，本文采用了三菱FX系列的PLC，其中选择了高性能的微处理器FX2N，并对其余各个模块进行了准确选型，完全满足了设备的要求，详细设计了触摸屏、电气原理图与PLC的通信接口。
在印刷回墨控制方面，采用了交流伺服驱动系统来控制同步带实现图形的印刷。
在软件设计方面，该程序可仿真调试实现，手动程序，自动程序和复位程序三个部分。
根据模块化的编程方法，对梯形图中的重要模块进行了详细的描述。
在人机界面方面，利用相应软件开发出了触摸屏中的各个功能界面，提高了操作性能，方便操作者操作体验。
关键词：丝网印刷,可编程控制器,伺服驱动,触摸屏Design of control system for screen printing machine based on PLCAbstractBecause of no restriction on the size and shape of the substrate in the screen printing, ink to adapt to, the printing ink layer thickness adjustable properties, which can be widely used. Therefore, to develop high control precision, high performance, simple and convenient operation of the silk screen printing machine is very necessary.In this paper, the use of high-performance MITSUBISHI PLC to the original old screen printing machine electrical control system design and transformation of the process. Before the development, the work flow of the screen printing machine is analyzed in detail, and then the task of the control system is defined, and then the hardware and software of the two aspects are reconstructed..In the aspect of hardware design, this paper makes use of the Mitsubishi FX series PLC, in which the selection of the high performance microprocessor FX2N, and to the rest of the modules of the correct selection, fully meet the requirements of the equipment, the detailed design of the communication interface of touch screen, electrical principle diagram and PLC. In the aspect of printing ink control, AC servo drive system is used to control the synchronous belt printing..In software design, the program can simulate debugging, manual procedures, automatic procedures and reset procedures for three parts. According to the method of modularization, the important modules in the ladder diagram are described in detail.. In the man-machine interface, the use of the corresponding software to develop a touch screen in the various functional interfaces, improve the operation performance, easy operator to operate experience. Key Words:Screen printing,programmable controller,Servo drive, touch screen目录1 绪论 01.1 丝网印刷及丝网印刷机 01.2 国内外丝网印刷机发展现状与趋势 (1)1.2.1 国外丝网印刷机发展现状及趋势 (1)1.2.2 国内丝网印刷机发展现状及趋势 (2)1.3 课题研究的背景、目的及意义 (3)1.4 本文研究的主要内容 (4)2 系统的总体设计 (5)2.1 丝网印刷机的工作原理 (5)2.2 设计原则 (5)2.3 整体设计 (6)3 系统的硬件设计 (9)3.1 三菱FX2N基本单元的I/O地址分配 (9)3.2 丝网印刷机的电气原理图 (9)3.3 丝网印刷机的PLC接线图 (11)3.4 伺服电机的选型 (12)3.5 PLC的基本结构与选型 (13)3.6 三菱的FX2N-48MR主要技术数据 (15)3.7 设计要求 (17)3.8 安全保护措施的设计 (17)4 丝网印刷机控制系统软件设计 (19)4.1 系统软件的设计要求 (19)4.2 PLC控制软件的设计 (19)5 系统调试 (24)5.1 安装布线的要求 (24)5.2 系统的仿真与调试 (26)结论 (29)参考文献 (30)致谢 (31)1 绪论1.1 丝网印刷及丝网印刷机丝网印刷就是将丝状物绷在网框架上，通过制作网版来进行印刷。

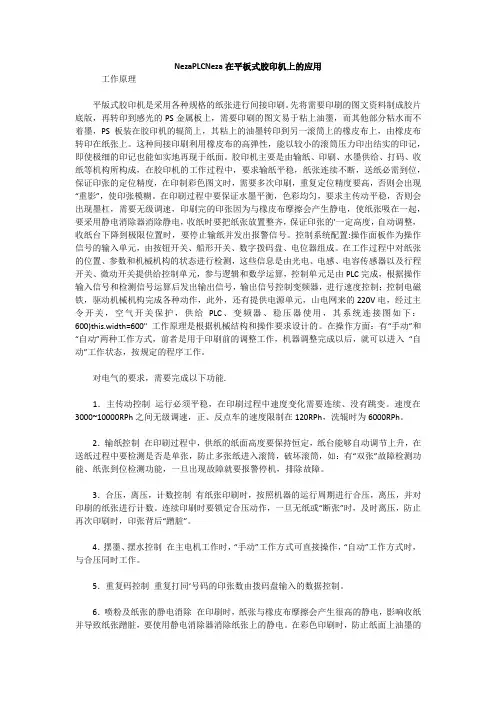

NezaPLCNeza在平板式胶印机上的应用
