消防联动控制系统
防火卷帘系统
提示：在卷帘门两侧分别安装手动开关，利用此开关可现场控
制卷帘门的升降。发生火灾时，若有人困在卷帘门的内侧，可
以按“上升”键，此时卷帘门可提起，松手后，延时一段时间 后卷帘门应能自动落底。
23
消火栓系统
消火栓系统：
消火栓系统是应用最普遍的一种水灭火系统，分为室外和
室内消火栓系统。 室外消火栓系统：供水管网与城市供水系统连接，用于消防车 以及建筑灭火用水源。 室内消火栓系统：由消火栓报警按钮、消防泵及消火栓箱体、
21
防火卷帘系统
通道型卷帘门：一般安装在商场、宾馆的安全通道（如楼
梯口、扶梯口、电梯前室等），在卷帘门两侧分别安装一对感
烟、感温探测器。 当卷帘门附近的感烟探测器报警时，将卷帘门降至中位 （距地面1.8米），用于人员疏 散逃离；当火势蔓延至卷帘门附
近时，卷帘门附近的感温探测器
报警，将卷帘门降底，完成防火 分区之间的隔离。
机械式应急启动
在自动及手动操作失灵时，利用安装在钢瓶间的机械式启 动机构，直接应急操作释放灭火剂。
35
气体灭火系统
自动方式时，必须接收到2个独立的火灾信号才能启动（通
常条件是同一个灭火区的1个以上烟感及1个以上温感），防止误
启动 控制室或钢瓶间手动启动气体前控制必须先联动与气体灭火 区有关的其它联动设备，如启动声光警报装置、关闭电动防火阀、 停用空调等
现场值班员也可先摘下固
定式消防电话，直接向监控室 反映情况。
5
消防广播系统
消防广播系统简介：
消防广播系统由卡座、CD机、播音话筒、功率放大器、现
场广播音箱及广播切换模块等组成。 火灾发生时，关闭着火层及相邻层的正常广播，接通紧急 广播。用来指挥现场人员进行有秩序的疏散和有效组织灭火工 作。（注意：地下所有层按同一个层面理解）
防排烟系统：
烟气具有毒害性、减光性、恐怖性等特点，危害大。
防排烟系统设置在疏散通道和人员密集的部位，利于人员 的安全的疏散；可以将现场的烟和热及时排出，减弱火势蔓延， 排出灭火障碍，是灭火的配套设施 疏散通道特别是防烟楼梯间以及前室或合用前室，以及走
道是设置防排烟的关键部位
12
防排烟系统
防烟加压送风示意图
消防联动控制系统 2014年3月23日 Company Private
1
消防联动控制系统
控制器联网通讯接口设备（3-45页）
联网拓扑结构（46-51页）
CAN联网拓扑结构（52-56页）
2
消防联动控制系统
消防联动控制系统分类：
消防电话系统
消防广播系统 空调通风系统 防排烟系统 防火卷帘系统
消火栓系统
自动喷淋系统 气体灭火系统 其它（如电梯迫降、切非消防电源）
3
消防电话系统
消防电话系统简介：
它是一种消防专用的通讯系统，通过这个系统可迅速实现
对本建筑物（群）内火灾的人工确认，并可及时掌握火灾现场 情况，便于指挥灭火及恢复工作。 该系统分总线制和多线制两种实现方式（通常为总线制方 式），组成设备略有不同，但实现功能完全相同。
13
防排烟系统
防排烟系统主要包括正压送风和排烟系统两大类。
正压送风系统由正压送风机、正压送风阀组成。
火灾时人员逃生通道应是楼 梯间。因此，保持楼梯间的正压 使烟火不得入内就十分重要了。 正压风机一般处于屋顶，与
各层的正压风阀联动。火灾初起
时打开风阀，启动正压送风机， 正压送风机 使楼梯间、电梯厅处于正压状态。
统和局部应用系统两种形式；按其装配形式又可以分为管网灭
火系统和无管网灭火系统；在管网灭火系统中又可以分为组合 分配灭火系统和单元独立灭火系统。 气体灭火系统主要设备：
1、在灭火区门口
3、在控制室主机
2、在灭火控制盘
4、在钢瓶间
34
气体灭火系统
启动气体喷气的方式：
自动启动控制
报警控制器在接收到两种不同类型的报警信号后，才能启动 灭火系统施放灭火剂，防止探测器误报造成灭火剂误施放。 手动启动 接收到报警信号后，经确认发生火灾后再按下紧急启动按钮。
6
消防广播系统
消防广播系统简介：
广播切换模块专用于总线制消防广播系统中各防火分区内
正常广播与消防广播间的现场切换控制。 关于消防电话系统与消防广播系统的详细安装使用说明请 详见()部分。
7
空调通风系统
空调通风系统：
在建筑物内通常安装有空调机组、新风机等通风换气设备，
在空调管道的送、回风口处安装有70度熔断式防火阀。 火灾发生时，应关闭着火区域的空调及新风机，停止向着 火层输送新风，减少助燃。 空调、新风机等被控型设备：采用输入 /输出型模块（又
动作温度93℃玻璃球充液颜色为绿色，厨 房等高温场所使用。 水流指示器： 在喷淋系统的楼层支路管道上安装，从14
楼到地下每层1个，当管网内的水流动，
并且流量大于15L/min时，发出报警讯号， 从而起到检测和指示报警楼层的作用。
31
自动喷淋系统
压力开关：
在水的压力作用下，使其中的触点动作输
出信号至消防中心主控制器。
在电梯机房、水泵房等重要设备值班室内安装固定式消防
电话，在各楼层走廊、楼梯口等位置安装消防电话插孔，在监 控室安装一台消防电话主机并配备有两部以上消防电话分机。
4
消防电话系统
消防电话系统简介：
当控制器出现火警信号后，值班员手持电话分机，赶赴现
场,人工确认火情，将电话分机插入附近的消防电话插孔内， 即可向监控室值班员反馈信息。当电梯机房、水泵房等重要位 置出现火情时，监控室值班员也可远程启动现场的固定式消防 电话，直接向现场值班员询问；
防火阀
扩散。
18
防排烟系统
在每一个排烟管道靠近排烟机附近安装有1台280度（排烟）
防火阀：在非火灾时，若其处于打开状态，它仅起到防火阀作
用（当管道中的气流温度达到280度时，防火阀会自动关闭）； 在非火灾时，若其处于关闭状态，它除起到防火阀作用外 （280度时，自动关闭），还能起到排烟阀功能（减少排烟管 道灰尘），但在火灾发生时，必须先打开此280度排烟防火阀，
26
消火栓系统
火灾发生时，现场救火人员打开消火栓箱门，连接好水枪、
水带，开阀门，同时按下箱内的消火栓报警按钮，通知消防控
制中心请求启动消防泵；当监控中心接收到消火栓报警按钮信 号后，值班员应马上启动消防泵，向消火栓管路内补水，以保 证提供长时间灭火用水（可以手动启动消防泵，也可以在联动 控制器自动允许的情况下自动启动消防泵）。
头的玻璃泡自动爆炸，管路内的水自动喷出，自动实施水灭火及延缓火
势蔓延；高位水箱内的水自动进入喷淋管路，可以暂时提供灭火用水； 因喷淋管路内的水产生流动，着火层面的水流指示器及泵房的压力开关 会动作并向监控中心发送报警信号，同时，压力水通过延迟器，使水力 警铃动作；当控制器接收压力开关动作信号时，值班员应远程手动或自 动启动喷淋泵运转，以保证提供持续灭火用水。
信号蝶阀：
喷淋系统内是不允许无水的，当这个蝶关 闭时，会传输一个信号给消防报警系统， 消防报警系统接收一个监视信号，提示这 个楼层的消防喷淋系统是无水状态，应尽
快维修。
32
气体灭火系统
以气体作为灭火介质的灭火系统称为气体灭火系统。主要
有卤代烷1211和1301灭火系统、二氧化碳灭火系统和蒸汽灭火
系统 卤代烷灭火剂主要靠化学灭火机理，切断燃烧链式反应， 效率高，低毒，残留物绝缘，不会损坏电子设备。由于卤代烷 灭火剂向空气中的排放将破坏大气臭氧层。目前出现卤代烷灭
消防泵是室内消火栓系统中最重要的设备，控制启动一般
具备3种方式：
消防水泵房强电控制箱直接手动启动（即泵房就近手动启动） 通过火灾报警控制器远程控制（即监控中心远程启泵，分手 动、自动）
消火栓按钮直接联动强电控制箱直接启动（即消火栓远程直
接启泵） 控制消防水泵的不同方式，请注意本单位消防水泵房强电控 制箱的手动/自动选档的对应位置）
速用于通风换气，火灾
排烟机 时远程启动高速排烟。
16
防排烟系统
排烟阀： 在通风管上设排烟 阀，平时关闭排烟阀， 火灾时打开着火区的排
烟阀。
排烟阀
17
防排烟系统
防火阀：
防火阀安装于空调风管回 风口，当出现火情时关闭防火 阀能阻断风管，起到两个作用： 1. 不往火灾现场输送空气，避
免助燃；
2. 阻止火源从风管往其它地方
风由机组吸入，经过
温度增减调节和加湿 处理后，通过送风风 道送到各个房间。
10
空调通风系统
空调通风系统：
防火阀安装于空调风管回 风口，当出现火情时关闭防火 阀能阻断风管，起到两个作用： 1. 不往火灾现场输送空气，避
免助燃；
2. 阻止火源从风管往其它地方 扩散。 70度熔断式防火阀
11
防排烟系统
之后启动对应排烟机才会有效。
对于高层建筑，在各楼层的电梯前室内通常安装正压送风 阀，在各楼层的走廊处安装排烟阀，在屋顶安装正压送风机、
19
防排烟系统
排烟机，在排烟管道上距排烟机附近安装280度排烟防火阀。
火灾发生时，应打开着火区域的正压送风阀、排烟阀及屋
顶的280度排烟防火阀，启动正压送风机、排烟机，向电梯前 室送正压新风、排出走廊烟雾，以防止躲避在临时安全区（如 电梯前室）的人员因烟呛而窒息；当火源沿排烟管道蔓延至屋 顶时，280度排烟防火阀会自动关闭，此时应停止排烟机运转。
29
自动喷淋系统
被控型设备：喷淋水泵
主动型设备：水流指示器、压力开关（监视动作信号），信号
碟阀（监视是否为正常开启状态） 水喷淋头的玻璃泡预定温度值有：57、68、79、93、100等， 通常为68度。
消防联动控制系统
消防联动控制系统1. 简介消防联动控制系统是一种集成化的安全管理系统，旨在监测和控制建筑物中的火灾和其他紧急情况。
该系统能够与其他安全设备和监控系统进行联动，以实现快速响应和高效管理。
2. 系统组成消防联动控制系统主要由以下几个组成部分组成：•火灾报警系统：通过监测建筑物内的烟雾、火焰、温度等指标，及时发出火警信号，并将信息传输至中央控制台。
•消防泵控制系统：用于监控和控制建筑物中的消防泵，确保消防系统的正常运行。
•消防门禁系统：通过智能卡、指纹识别等技术，管理建筑物中的进出入口，以防止非法进入和控制火灾蔓延。
•疏散指示系统：通过安装在建筑物内的指示灯、紧急广播等设备，提供疏散路线和安全指引，帮助人员迅速疏散。
•视频监控系统：通过摄像机监控建筑物内外的情况，并将画面传输至中央控制台，以便及时发现火灾和其他紧急情况。
3. 工作原理消防联动控制系统在平时处于监控状态，通过各个子系统实时采集数据并进行分析。
一旦发生火灾或其他紧急情况，系统会自动响应并进行相应的处理：•当火灾报警系统检测到火灾信号时，会立即发出警报，并将信息传输至中央控制台。
•中央控制台接收到火警信号后，会立即启动疏散指示系统，通过指示灯和紧急广播提供疏散路线和安全指引。
•同时，消防泵控制系统会自动启动，并将水源引入建筑物，用于灭火。
•消防门禁系统会自动关闭进出口，以阻止火势蔓延和非法进入。
•视频监控系统会自动将火灾现场的画面传输至中央控制台，供工作人员及时监测火势发展情况。
4. 优势和应用领域消防联动控制系统具有以下优势：•快速响应：系统能够实时监控和响应火灾和紧急情况，减少反应时间，降低损失。
•智能管理：通过集成化的管理平台，系统能够实现自动化的监控和控制，提高效率和准确性。
•灵活可扩展：消防联动控制系统可以根据具体需求进行定制和扩展，满足不同建筑物的需求。
•广泛应用：消防联动控制系统适用于各种建筑物，如商业综合体、医院、学校等。
5. 注意事项在使用消防联动控制系统时，需要注意以下事项：•系统维护：定期对系统进行维护和检查，以确保其正常运行。
GB16806《消防联动控制系统》
目录第一章产品标准及市场准入制度 (3)国家认证认可监督管理委员会2007年第4号公告 (3)国家认证认可监督管理委员会2007年第9号公告 (3)公安部消防产品合格评定中心2007年第76文 (5)第二章消防联动控制系统概述 (7)第一节消防联动控制器 (7)一、分类 (7)二、功能和性能 (8)三、组成与工作原理 (9)四、工程应用 (10)第二节气体灭火控制器 (11)一、主要功能 (11)二、组成与工作原理 (12)第三节消防电气控制装置 (12)一、消防电气控制装置的分类 (12)二、消防电气控制装置的功能 (13)三、组成与工作原理 (13)第四节消防设备应急电源 (13)一、分类与型号编制 (14)二、功能要求 (14)三、组成与工作原理 (15)四、主要部件 (16)五、主要技术参数与特性及主要特点 (16)第五节消防应急广播设备 (17)一、功能 (17)二、组成与工作原理 (18)第六节消防电话 (18)一、功能 (18)二、组成与工作原理 (20)第七节传输设备 (20)第八节消防控制室图形显示装置 (21)一、消防控制室图形显示装置的功能 (21)二、组成与工作原理 (22)第九节消防联动模块 (23)一、中继模块 (23)二、输入模块 (23)三、输出模块 (23)四、输入/输出模块 (24)第十节消防电动装置 (24)一、基本功能 (24)二、组成与工作原理 (24)第十一节消火栓按钮 (24)一、功能与性能 (24)消火栓按钮具有以下主要功能与性能： (24)二、组成与工作原理 (24)第三章 GB16806－2006《消防联动控制系统》标准条文解释 (26)第一节一般要求 (26)第二节消防联动控制器 (30)第三节气体灭火控制器 (38)第四节消防电气控制装置 (42)第五节消防设备应急电源 (44)【条文说明】本条规定了直流输出消防设备应急电源的直流电压稳定度和负载稳定度。
消防联动系统
消防联动系统的作用
消防联动系统的组成
消防报警系统：
消防疏散系统：
消防监控系统：
用于检测和报
用于引导人员
用于监控消防
警火灾
疏散和逃生
设备和系统运行
情况
消防灭火系统：用于灭火和防 止火势蔓延
消防通信系统：用于消防指挥 和通信
消防管理系统：用于管理消防设备和系统，提高消防工作效率
01
02
03
04
05
06
2基本知识
消防联动系统的工作原理
火灾探测：通过火灾探测器检测到火灾发生
01
报警信号：火灾探测器将报警信号发送到消防控制中心
02
联动控制：消防控制中心接收到报警信号后，根据预设的联动逻辑，控制相关消防设备
03
消防设备动作：消防设备接收到控制信号后，执行相应的动作，如喷水灭火、排烟通风等
04
反馈信号：消防设备执行动作后，将反馈信号发送到消防控制中心，确认动作执行情况
05
报警解除：当火灾被扑灭或控制后，消防控制中心将解除报警信号，恢复正常工作状态。
06
消防联动系统的分类
A
按照系统功能分类：火灾自动报警系统、消防联动控制系统、消防广播系统等
B
按照系统结构分类：集中式消防联动系统、分布式消防联动系统、混合式消防联动系统等
维护周期：根据系统使用情况，制定合理的维护周期，确保系统能够长期稳定运行
3常见隐患
消防联动系统故障
01
02
03
04
消防联动系统误报
原因：设备故障、线路问题、软件错误等
影响：造成不必要的恐慌和资源浪费
消防联动控制系统讲解
对安装完成的消防设备进行功能测试，确保设备正常 工作，报警和灭火功能正常响应。
系统调试与验收
系统集成调试
将各个消防设备与控制系统集成，进行系统调试，检查设 备之间的联动控制功能是否正常。
01
验收测试
按照验收标准对系统进行测试，确保系 统满足设计要求和消防安全标准，并出 具验收报告。
设备联动控制
系统能够根据火灾现场情况，实现消防设备 的联动控制，提高灭火和救援效率。
消防应急预案管理
制定消防应急预案
系统提供制定消防应急预案的功 能，包括预案的编制、审核、发 布等环节。
预案执行与调度
在接收到火灾报警信息后，系统 能够根据预案要求，自动或手动 执行相应的应急处理措施，包括 人员调度、设备调配等。
记录维护
对日常维护情况进行记录，以便跟踪设备的运行 状态和及时发现潜在问题。
系统故障排查与处理
故障诊断
根据故障现象，分析可能的原因，确定故障点。
故障修复
根据故障诊断结果，采取相应的修复措施，如更换损坏的部件、 调整设备参数等。
故障预防
针对常见故障，制定预防措施，以降低故障发生的概率。
定期检测与升级
系统能够记录并保存报警信息，提供查询和导出功能，方便事后分 析和追溯。
消防设备监控与控制
监控消防设备的运行状态
系统能够实时监控消防设备的运行状态，包 括消防泵、喷淋系统、排烟机等设备的运行 状态、故障信息等。
控制消防设备的启动与停止
在接收到火灾报警信息后，系统能够自动或手动控 制相关消防设备的启动和停止，实现快速灭火和救 援。
预案评估与优化
系统能够对已执行的预案进行评 估和优化，不断完善和改进预案 的可行性和有效性。

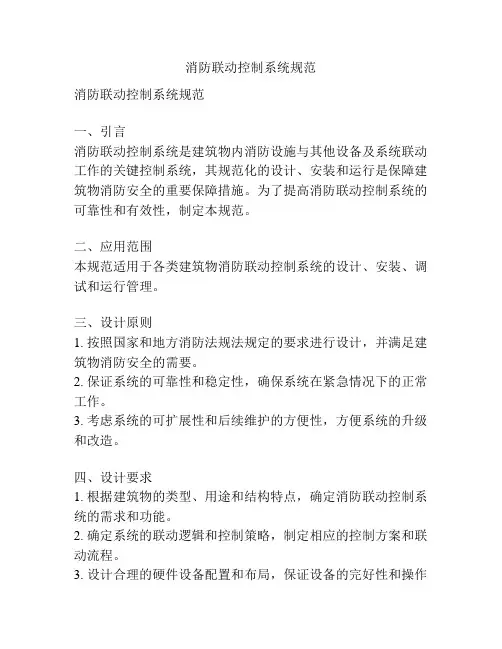

消防联动控制系统规范
消防联动控制系统规范消防联动控制系统规范一、引言消防联动控制系统是建筑物内消防设施与其他设备及系统联动工作的关键控制系统，其规范化的设计、安装和运行是保障建筑物消防安全的重要保障措施。
为了提高消防联动控制系统的可靠性和有效性，制定本规范。
二、应用范围本规范适用于各类建筑物消防联动控制系统的设计、安装、调试和运行管理。
三、设计原则1. 按照国家和地方消防法规法规定的要求进行设计，并满足建筑物消防安全的需要。
2. 保证系统的可靠性和稳定性，确保系统在紧急情况下的正常工作。
3. 考虑系统的可扩展性和后续维护的方便性，方便系统的升级和改造。
四、设计要求1. 根据建筑物的类型、用途和结构特点，确定消防联动控制系统的需求和功能。
2. 确定系统的联动逻辑和控制策略，制定相应的控制方案和联动流程。
3. 设计合理的硬件设备配置和布局，保证设备的完好性和操作便捷性。
4. 能够与其他消防设备和系统进行互联互通，实现信息的共享和联动控制。
五、安装与调试1. 根据设计图纸和规范要求，进行设备的安装、布线和接线。
2. 安装完成后，进行设备的调试和联动测试，确认各项功能和控制策略的正常运行。
3. 检查系统的可靠性和稳定性，避免故障和漏洞。
六、运行管理1. 编制消防联动控制系统的使用操作手册，详细介绍系统的使用方法和注意事项。
2. 对系统进行定期巡检和维护，确保设备的正常运行和功能的可靠性。
3. 建立系统故障和事故的记录和处理机制，及时解决系统的故障和问题。
4. 向相关人员进行系统培训和演练，提高应急处理和联动控制的效率。
七、验收与评估1. 完成消防联动控制系统的建设后，进行系统的验收和测试，确保系统符合设计要求。
2. 对系统的功能和性能进行评估，提供改进建议和措施。
3. 对系统的运行情况进行定期检查和评估，根据评估结果进行系统的优化和改进。
总结消防联动控制系统规范的制定对于提高建筑物的消防安全水平和保障人员生命财产安全具有重要意义。
消防联动控制系统的组成及操作流程
系统智能化发展
智能感知
通过传感器和智能探测器等技术手段，实现火灾信息的实时感知 和采集，提高系统响应速度和准确性。
智能分析
利用人工智能技术对采集的火灾信息进行分析和判断，实现智能 预警和决策支持。
智能控制
03
烟雾探测器
用于检测火灾产生的烟雾 ，及时发出报警信号。
温度探测器
用于检测火灾产生的温度 升高，及时发出报术检测火源 ，及时发出报警信号。
手动报警装置
手动报警按钮
提供手动触发报警的功能，通常 安装在明显位置。
消防应急广播
用于在火灾发生时向建筑物内的 人员发出紧急通知。
06
消防联动控制系统的发展趋势与 未来展望
技术创新与升级
无线通信技术
随着无线通信技术的不断发展，消防联动控制系统将更加依赖于无线通信技术，实现快 速、准确的火警信息传递和设备控制。
物联网技术
物联网技术的应用将使消防联动控制系统更加智能化，实现设备之间的互联互通，提高 系统整体协同作战能力。
人工智能技术
04
消防联动控制系统的应用场景与 优势
应用场景
大型商场
消防联动控制系统能够实时监 测商场内的火灾情况，及时启 动灭火措施，保障人员安全。
医院
医院内存在大量易燃易爆物品 ，消防联动控制系统能够迅速 响应火灾，确保医疗设备和患 者的安全。
工厂
工厂内的生产线和易燃物品较 多，消防联动控制系统能够实 现快速报警和灭火，减少财产 损失。
消防设备联动控制流程
1 2 3
自动控制
消防联动控制系统根据火灾报警信号，自动控制 相关消防设备的启动，如自动喷水灭火系统、防 排烟系统等。
消防联动控制系统
疏散走道上得防火卷帘(门)得两侧分别安装 感烟、感温探测器,当感烟探测器发出火警 信号时,防火卷帘(门)下降至地(楼)面1.8m, 当另一个感温探测器发出火警信号时,防火 卷帘(门)下降完成落地,分隔相关防火分区。
无机纤维复合防火卷帘
钢制复合防火卷帘
湿式系统就是自动喷水灭火系统中最基本得系统 形式,在实际工程中最常见。其具有结构简单,施 工、管理方便,灭火速度快,控火效率高,建设投资 与经常管理费用省,适用范围广等优点,但使用受 到温度得限制,适用于环境温度不低于4℃且不高 于70℃得建(构)筑物。
多线制联动控制
湿式喷水灭火系统主要包括湿式报警阀、水 力警铃、压力开关、延时器、水流指示器及 管道、阀门等。该系统得控制装置为控制盘 或控制柜,均安装在消防控制室内。其作用 就是接收水流指示器动作信号与压力开关等 信号,控制水泵得启动、停止。
防火卷帘就是一种活动得防火分隔物,平时 卷起放在门窗上口得卷轴箱中,起火时将其 放下展开,用以阻止火势从门窗洞口蔓延。
防火卷帘设置部位一般有:消防电梯前室、 自动扶梯周围、中庭与每层走道、过厅、 房间相通得开口部位、代替防火墙需设置 防火分隔设施得部位等。
防火卷帘具有手动与自动控制2种功能。
图为火灾案审前干警整装待发及 火灾后得商厦
2000年12月25日
致309人死亡得洛阳特大火灾事故案
王成太撤出大楼后,见到消防人员,却没有报告起火原 因与正四楼歌舞厅正在营业等情况,就逃离了东都商厦, 致使消防人员不知道起火原因与正四楼歌舞厅多人被 困得危险情况,延误了消防人员灭火救人得时机,造成 309人一氧化碳中毒窒息死亡。
经法医鉴定:309人均系一氧化碳中毒窒息死亡。经公 安部门鉴定:该火灾就是施工人员在东都商厦地下一层 电焊作业时,电焊熔渣引燃地下二层楼梯上得可燃物所 致。
消防报警及消防联动控制系统
又称火灾报警系统，消防自动报警系统。
由火灾报警主机、火灾特征或者火灾早期特征传感器、人工火灾报警设备、输出控制设备组成。
传感器完成对火灾特征或者火灾早期特征的探测，并将相关信号传送到火灾报警主机。
报警主机完成对信号的显示、记录，并完成相应的输出控制。
火灾自动报警及自动灭火系统可由下列部份或者全部设备组成，如图下图：火灾自动报警及联动控制系统1、火灾报警控制系统的运行机制火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测，将探测到的火情信号转化为火警电信号。
在现场的人员若发现火情后，也应即将直接按动手动报警按钮，发出火警电信号。
火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报警信号，同时显示并记录火警地址和时间，告诉消防控制室(中心)的值班人员；另一方面将火警电信号传送至各楼层(防火分区)所设置的火灾显示盘，火灾显示盘经信号处理，发出预警和火警声光报警信号，并显示火警发生的地址，通知楼层(防火分工程区)值班人员即将察看火情并采取相应的扑灭措施。
在消防控制室(中心)还可能通过火灾报警控制器的通信接口，将火警信号在!"#微机彩显系统显示屏上更直观地显示出来。
2、联动控制器则从火灾报警控制器读取火警数据，经预先编程设置好的控制逻辑(“或者”。
“与”、“片”、“总报”等控制逻辑)处理后。
向相应的控制点发出联动控制信号，并发出提示声光信号，经过执行器去控制相应的外控消防设备，如：排烟阀，排烟风机等防烟排烟设备，防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备；关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵、喷淋泵等消防灭火设备等。
外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室(中心)值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。
报警形式：区域报警系统，合用于二级保护对象；集中报警系统，合用于一级和二级保护对象；控制中心报警系统，合用于特级和一级保护对象。
消防联动控制系统
（3）联动控制设计
2）手动控制方式：应将雨淋消防泵控制箱（柜） 的启动和停止按钮、雨淋阀组的启动和停止按钮， 用专用线路直接连接至设置在消防控制室内的消防 联动控制器的手动控制盘，直接手动控制雨淋消防 泵的启动、停止及雨淋阀组的开启。
3）消防泵的连锁控制方式：雨淋阀压力开关的 动作信号直接连锁启动消防泵向管网持续供水，这 种联动控制不应受消防联动控制器处于自动或手动 状态的影响。
3、预作用喷水灭火系统
（1）系统的组成
系统由火灾探测 器、闭式喷头、 预作用阀组等组 成。
特点：在干式喷 水灭火系统上附 加一套火灾自动 报警系统。
（2）工作原理
系统处于准工作状态时，由消防水箱或稳压 泵、气压给水设备等稳压设施维持预作用报警阀 组入口前管道内充水的压力，预作用报警阀组后 的管道内平时无水或充以有压气体。 在火灾的初期阶段，火灾自动报警系统确认 火灾报警信号后，联动控制开启预作用报警阀组， 配水管道开始排气充水，使系统在闭式喷头动作 前转换成湿式系统。当火灾发展到一定规模后， 在火灾温度的作用下，闭式喷头的热敏元件动作， 喷头开启并开始喷水。此时，管网中的水由静止 变为流动，水流指示器的动作信号传至消防联动 控制器，由消防联动控制器显示该区域自动喷水 系统的动作信息。
4）水流指示器、压力开关、雨淋阀组、雨淋消 防泵的启动和停止的动作信号应反馈至消防联动控 制器。
5、水幕系统
• 该系统的开式喷头沿线状布置，将水喷洒 成水帘幕状，发生火灾时主要起阻火、冷却、 隔离作用，是不以灭火为主要直接目的的一 种系统。 • 该系统适用于需防火隔离的开口部位，如 舞台与观众之间的隔离水幕、消防防火卷帘 的冷却等。
④ 湿式报警阀
安装在总供水干管上，连接供水设备和配水管网.
消防联动控制系统规范
消防联动控制系统规范消防联动控制系统规范一、概述为了确保消防联动控制系统能够正常运行，保障人员的生命财产安全，本规范制定了消防联动控制系统的基本要求和技术规范。
二、术语定义1. 消防联动控制系统：是指由主机控制、火警探测器、联动控制设备等构成的一套自动化控制系统，用于监测火警信号并采取相应的联动控制措施。
2. 主机控制：是指消防联动控制系统的中央控制器，负责接收火警信号、发出联动指令等。
3. 火警探测器：是指用于检测火灾信号并将信号发送给主机控制的装置。
4. 联动控制设备：是指根据主机控制的指令，执行相应的联动控制动作的设备，如喷淋系统、疏散门等。
三、规范要求1. 设备选型1.1 消防联动控制系统应选用符合国家标准的消防产品，经过合格评价并具有相应的证书。
1.2 消防联动控制系统的各个设备之间应具有互相兼容、稳定可靠的性能。
2. 设备安装2.1 消防联动控制设备的安装应符合国家消防技术标准和相关规范，确保设备的灵敏度和可靠性。
2.2 设备的安装位置应合理选择，能够覆盖到需要监控的区域，并设置适当的灵敏度和报警限度。
3. 系统联动3.1 消防联动控制系统的主机控制应能够自动接收火警信号并及时发出联动指令。
3.2 火警信号的联动指令应包括警示灯、喷淋水系统等相关设备的联动控制。
3.3 消防联动控制系统的联动控制应具有相应的延时功能，确保灭火措施能够迅速响应。
4. 系统监控4.1 消防联动控制系统应能够远程监控各个设备的状态和工作情况，以便及时发现故障并采取相应的措施。
4.2 消防联动控制系统的监控界面应直观、易于操作，可以实现实时监控和历史记录查询。
4.3 消防联动控制系统应具备故障自动报警功能，并配备备用电源以保证系统的可靠性和稳定性。
5. 维护保养5.1 消防联动控制系统应定期进行维护保养，包括检测设备的工作状态、更换防火橡胶等易损件。
5.2 维护保养人员应具备相应的培训和资质，并定期参加消防联动控制系统的技术交流和培训。
