实现Profibus主从站之间的通讯

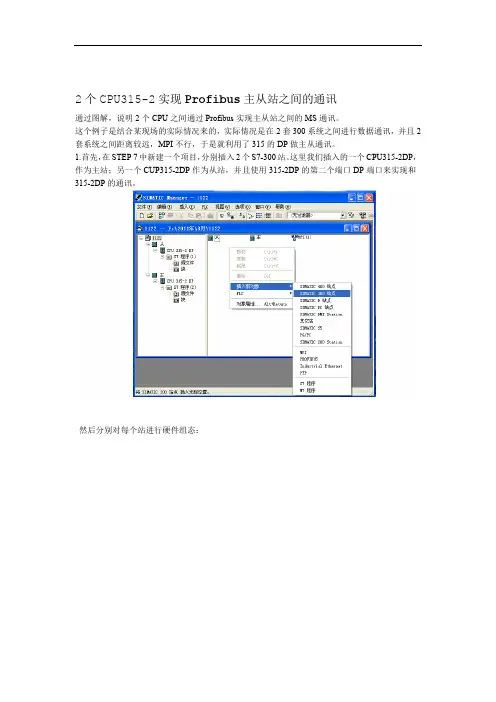

2个CPU315-2实现Profibus主从站之间的通讯通过图解，说明2个CPU之间通过Profibus实现主从站之间的MS通讯。
这个例子是结合某现场的实际情况来的，实际情况是在2套300系统之间进行数据通讯，并且2套系统之间距离较远，MPI不行，于是就利用了315的DP做主从通讯。
1.首先，在STEP 7中新建一个项目，分别插入2个S7-300站。
这里我们插入的一个CPU315-2DP，作为主站；另一个CUP315-2DP作为从站，并且使用315-2DP的第二个端口DP端口来实现和315-2DP的通讯。
然后分别对每个站进行硬件组态：首先对从站CPU315-2DP进行组态：将315的DP端口组态为PROFIBUS类型，设定地址。
在操作模式页面中，将其设置为DP从站（S）模式，并且选择“测试、调试和路由（T）”，进行监控，以便于我们在通讯链路CPU在这个端口上对PG/PC是将此端口设置为可以通过．上进行程序监控。
下面的地址用默认值即可。
再对主站CPU315-2DP进行组态：将315的DP端口组态为PROFIBUS网，设定地址。
在操作模式页面中，将其设置为DP主站（M）模式。
组态好其它硬件，确认CPU的DP口处于主站模式，从窗口右侧的硬件列表中的已组态的站点中选择CPU 31X，拖放到主站的PROFIBUS 总线上，”按钮，）C这时会弹出链接窗口，选择以组态的从站，点击“连接（．然后选择“组态”页面，创建数据交换映射区，逐条进行编辑（Edit…），确认主从站之间的对应关系。
主站的输入对应从站的输出，主站的输出对应从站的输入。
这里我们创建了2个映射区，图中的红色框选区域在创建时是灰色的，包括上面的图中的Partner 部分创建时也是空的，在主站组态完毕并编译后，才会出现图中所示的状态。
由于我们这里只是演示程序，所以创建的交换区域较小。
至此，硬件的组态完成，将各个站的组态信息下载到各自的CPU中。
通过NetPro可以看到整个网络的结构图。
profibus总线的应用实例
profibus总线的应用实例题目：Profibus总线的应用实例概要：本篇文章将深入探讨Profibus总线在不同领域的应用实例，并对其进行评估。
我们将从简单的概念入手并逐渐深入，以帮助读者全面了解Profibus总线技术及其在工业自动化中的重要性。
正文：一、简介Profibus总线是一种用于工业自动化领域的现场总线技术。
它通过传输数据和通信来连接不同的自动化设备，以实现实时监控和控制。
接下来，我们将介绍Profibus总线在不同应用领域中的实际案例，并探讨其优势和局限性。
二、工业自动化1. 应用实例一：工厂自动化在工厂自动化中，Profibus总线可以连接各种传感器、执行器、PLC （可编程逻辑控制器）等设备，实现设备之间的信息交换和协调工作。
通过Profibus总线，工厂可以实现高效的生产线自动化，提高生产效率和质量控制。
2. 应用实例二：过程控制Profibus总线在过程控制领域也有广泛的应用。
在化工生产过程中，通过Profibus总线连接压力传感器、温度传感器、流量计等设备，实现对生产过程的实时监控和控制。
这样可以提高生产工艺的稳定性和安全性。
三、交通运输领域1. 应用实例一：智能交通系统Profibus总线在智能交通系统中扮演着重要的角色。
通过使用Profibus总线，各种交通设备，如信号灯、道路监测设备和车辆检测器等，可以相互连接并实现信息的共享和实时交互。
这样可以提高交通运输的效率和安全性。
2. 应用实例二：铁路信号系统在铁路交通领域，Profibus总线被广泛用于铁路信号系统中。
通过Profibus总线，信号设备可以快速传输数据，实现列车运行状态的实时监控和控制。
这对于提高铁路运输的安全性和效率至关重要。
四、优势和局限性Profibus总线作为一种现场总线技术具有许多优势，包括高可靠性、高效率、易于维护和灵活性等。
然而，它也存在一些局限性，如设备兼容性和实施成本较高等问题。
在实际应用中，这些因素需要根据具体情况进行权衡和解决。
abb变频器与s7-300通过profibus-dp通讯
S7-300与ABB变频器通过Profibus-DP通讯先将变频器和PLC断电，然后将RPBA-01通讯卡插到变频器相应的插槽上，用带Profibus接头的Profibus电缆分别插到RPBA-01和PLC上，然后将变频器和PLC送电。
按照下面的步骤进行:1、启动step7，进入到硬件组态画面，组态完硬件后，安装ABB变频的GSD文件ABB_0812.GSD。
2、配置PLC的DP通讯口。
3、在Profibus-DP硬件配置中添加从站ABB Drives RPBA-01，站号为3（或其它），速率及配置文件同DP主站，选择PPO Type 4。
4、将变频从站的Operation Mode改为V endor Specific（即ABB传动协议）。
5、将配置下载到PLC中。
6、这样主站对变频从站3的输出区（OUTPUT）的数据结构为：Output：含义：第一个字用于ABB传动通信协议的控制字CW第二个字变频器的给定值REF1第三个字变频器的给定值REF2第四个字变频器的给定值REF3第五个字变频器的给定值REF4第六个字变频器的给定值REF5若PPO Type 4地址按默认配置未调整，则第一个字为PQW256，第二个为PQW258，往下依次类推。
7．主站对变频从站3的输入区（INPUT）的数据结构为：Input：含义：第一个字用于ABB传动通信协议的状态字SW第二个字变频器的实际值ACT1第三个字变频器的实际值ACT2第四个字变频器的实际值ACT3第五个字变频器的实际值ACT4第六个字变频器的实际值ACT5若PPO Type 4地址按默认配置未调整，则第一个字为PIW256，第二个为PIW258，往下依次类推。
8、向PQW256－ABB传动通信协议控制字写入相应的数，控制变频器起停，控制字的说明参见RPBA-01说明书中的描述。
例：初始化1142，启动1151，停止1143。
9、向PQW268－REF1中写入相应的速度指令，20000对应变频最大速度。
西门子和多台的ProfibusDP通信实例
S7-300和S7-200的Profibus DP通信实例1.s7-200和s7-300有两种通信方式：像s7-200和s7-200之间通信那样直接通信口连接通信，其实300和200默认使用了MPI协议通信；还有一种方式是通过EM277的方式组建DP网络，300做DP主站，200做DP从站。
下面说第二种方式的具体过程和步骤.......2.S7-300 与S7-200 通过EM277 进行PROFIBUS DP 通讯，需要在STEP7 中进行S7-300 站组态，在S7-200 系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区与S7-300 的组态EM277 从站时的硬件I/O地址相对应就可以了。
插入一个S7-300的站：选中STEP7 的硬件组态窗口中的菜单Option Install new GSD，导入文件，安装EM277从站配置文件，如下图：在SIMATIC文件夹中有EM277的GSD文件：导入GSD 文件后，在右侧的设备选择列表中找到EM277 从站，PROFIBUS DPàAdditional Field DevicesàPLCàSIMATICàEM277,并且根据您的通讯字节数，选择一种通讯方式，本例中选择了8字节入/8字节出的方式，如下图：、双击上图的EM277 图标，出现“属性－DP 从站”设定对话框，点击“PROFIBUS…”键，设定EM277的地址（注意：设定的地址须和EM277 的拨码开关一致）。
打开参数赋值选项（Parameter Assignment）:填写EM277的地址对应的s7-200中V变量区相对于VB0的偏移量（I/O offset），该偏移量可以任意填写，只要在s7-200中该VB变量去没有被S7-200的程序使用就可以了。
双击EM277的组建，弹出对话框Properties – DP slave 如图：可以修改EM277的地址，这里的地址是对应s7-300组态时的地址，那么这里的地址就不能和S7-300中其他的组态地址重复了，可以使用系统默认地址，也可以自己设置。
profibus总线应用实例
profibus总线应用实例Profibus总线应用实例Profibus是一种广泛应用于工业自动化领域的通信总线协议，它提供了高效可靠的数据传输方式，广泛应用于各种工业设备和系统中。
本文将介绍几个使用Profibus总线的实际应用实例，以展示其在工业领域中的重要性和作用。
实例一：自动化生产线在现代工业生产中，自动化生产线已成为提高生产效率和质量的重要手段。
Profibus总线在自动化生产线中起到了关键的作用。
通过将各个设备和传感器连接到Profibus总线上，可以实现实时数据的高速传输和监控。
工业机器人、传感器、PLC等各种设备可以通过Profibus总线相互通信，实现自动化生产线的协调运行。
这样不仅提高了生产效率，还降低了维护和管理的成本。
实例二：智能仪表系统在工业过程控制系统中，智能仪表起到了监测和控制的关键作用。
Profibus总线可以与各种智能仪表连接，实现对温度、压力、流量等参数的准确测量和控制。
通过Profibus总线，智能仪表可以将实时数据传输到控制室，实现对工艺过程的实时监测和调整。
同时，控制室也可以通过Profibus总线向智能仪表发送控制指令，实现对工艺过程的远程控制。
这样可以提高工厂的生产效率和产品质量。
实例三：楼宇自动化系统楼宇自动化系统是现代建筑中不可或缺的一部分。
Profibus总线在楼宇自动化系统中的应用范围广泛，包括电力管理、照明控制、空调控制等。
通过Profibus总线，各个子系统可以实现相互之间的数据交换和协调控制。
例如，照明系统可以根据人员的实时需求进行智能调光，节约能源；空调系统可以根据室内温度和湿度实时调整温度和湿度，提供舒适的室内环境。
Profibus总线的应用使楼宇自动化系统更加智能化和高效。
实例四：能源监测系统能源监测系统是实现能源管理和节能减排的重要手段。
Profibus总线可以与各种传感器和仪表连接，实现对能源的监测和控制。
通过Profibus总线，能源监测系统可以实时采集并传输电力、水、气等各种能源的数据，实现对能源消耗的实时监测和分析。
LXM32M的Profibus 通讯
Lexium32M驱动器采用Profibus通讯的设计方法一．概述施耐德公司最新推出的Lexium32M系列伺服驱动器支持Profibus总线技术，通过添加DP卡选件，使其可以应用于更多的系统。
本文以Lexium32M系列驱动器与西门子S7-300 PLC进行通讯为例，介绍调用多种复杂功能块和自主编写功能较简易程序的两种使用Lexium32M的方法。
二．Profibus的硬件连接1．PLC上的连接采用如下图所示的九针D型接头与PLC的DP口相连注意：屏蔽线同连接端口相接确保屏蔽良好。
2．伺服驱动器上的连接将DP通讯卡安装在伺服的Slot3插槽上，接线图如下所示：三．通讯协议与数据格式发送的数据格式1：Drive Profile Lexium1发送的数据格式2：Drive Profile Lexium21、PCTRL 和PV四个PZD是参数通道，具体结构如下：2、dmControl用于设定控制字和模式控制，其结构如下：3、reA_32和reB_32是两个双字的变量，根据伺服的工作模式不同所包含的定义也不同。
4、ACC/DEC 是伺服的加减速度，可以直接改变伺服内的参数值。
5、Optional Data 是可以根据不同的应用自由定义最多8个变量，总的数据长度不得超过20个字。
*Mode Toggle的位7为任务触发信号位，要使新修改的PZD参数有效改位必须有0－>1或1－>0的跳变。
接收的数据格式1：接收的数据格式2：1、DriveStat 是状态字PZD1，具体数据格式如下：2、mfStat是驱动器当前模式的相关状态PZD2，具体数据格式如下：3、motionStat用于描述电机的状态（运行或加减速中）PZD3，具体数据格式如下：4、driveinput用于描述输入/输出的当前状态PZD4，具体数据格式如下：5、p_act、v_act、i_act分别代表当前位置，当前速度和当前电流四．软件设置与编程1.伺服驱动器中的设置1.1 设定控制模式将驱动器的控制模式设为ProfibusDevice1.2 设置总线地址（本例中设为3）注：以上参数在保存并重新上电后有效。
实现Profibus主从站之间的通讯
2个CPU315-2实现Profibus主从站之间的通讯通过图解，说明2个CPU之间通过Profibus实现主从站之间的MS通讯。
这个例子是结合某现场的实际情况来的，实际情况是在2套300系统之间进行数据通讯，并且2套系统之间距离较远，MPI不行，于是就利用了315的DP做主从通讯。
1.首先，在STEP 7中新建一个项目，分别插入2个S7-300站。
这里我们插入的一个CPU315-2DP，作为主站；另一个CUP315-2DP作为从站，并且使用315-2DP的第二个端口DP端口来实现和315-2DP的通讯。
然后分别对每个站进行硬件组态：首先对从站CPU315-2DP进行组态：将315的DP端口组态为PROFIBUS类型，设定地址。
在操作模式页面中，将其设置为DP从站（S）模式，并且选择“测试、调试和路由（T）”，是将此端口设置为可以通过PG/PC在这个端口上对CPU进行监控，以便于我们在通讯链路上进行程序监控。
下面的地址用默认值即可。
再对主站CPU315-2DP进行组态：将315的DP端口组态为PROFIBUS网，设定地址。
在操作模式页面中，将其设置为DP主站（M）模式。
组态好其它硬件，确认CPU的DP 口处于主站模式，从窗口右侧的硬件列表中的已组态的站点中选择CPU 31X，拖放到主站的PROFIBUS总线上，这时会弹出链接窗口，选择以组态的从站，点击“连接（C）”按钮，然后选择“组态”页面，创建数据交换映射区，逐条进行编辑（Edit…），确认主从站之间的对应关系。
主站的输入对应从站的输出，主站的输出对应从站的输入。
这里我们创建了2个映射区，图中的红色框选区域在创建时是灰色的，包括上面的图中的Partner部分创建时也是空的，在主站组态完毕并编译后，才会出现图中所示的状态。
由于我们这里只是演示程序，所以创建的交换区域较小。
至此，硬件的组态完成，将各个站的组态信息下载到各自的CPU中。
通过NetPro可以看到整个网络的结构图。
