第09章 CAD 图案填充
CAD中图案填充技巧

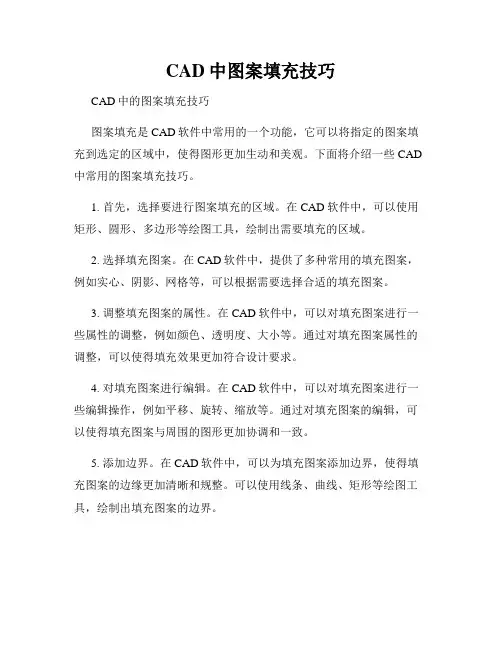

CAD中图案填充技巧CAD中的图案填充技巧图案填充是CAD软件中常用的一个功能，它可以将指定的图案填充到选定的区域中，使得图形更加生动和美观。
下面将介绍一些CAD 中常用的图案填充技巧。
1. 首先，选择要进行图案填充的区域。
在CAD软件中，可以使用矩形、圆形、多边形等绘图工具，绘制出需要填充的区域。
2. 选择填充图案。
在CAD软件中，提供了多种常用的填充图案，例如实心、阴影、网格等，可以根据需要选择合适的填充图案。
3. 调整填充图案的属性。
在CAD软件中，可以对填充图案进行一些属性的调整，例如颜色、透明度、大小等。
通过对填充图案属性的调整，可以使得填充效果更加符合设计要求。
4. 对填充图案进行编辑。
在CAD软件中，可以对填充图案进行一些编辑操作，例如平移、旋转、缩放等。
通过对填充图案的编辑，可以使得填充图案与周围的图形更加协调和一致。
5. 添加边界。
在CAD软件中，可以为填充图案添加边界，使得填充图案的边缘更加清晰和规整。
可以使用线条、曲线、矩形等绘图工具，绘制出填充图案的边界。
6. 调整填充顺序。
在CAD软件中，填充图案的顺序可以影响到填充效果。
在图案填充之前，可以通过调整填充顺序的方式，使得后填充的图案能够完全显示在前填充的图案之上。
7. 使用填充命令。
在CAD软件中，填充图案可以使用填充命令来实现。
可以选择要填充的区域和填充图案，然后使用填充命令，即可将选定的图案填充到指定的区域中。
8. 检查填充效果。
在CAD软件中，绘制图案填充后，可以对填充效果进行检查。
可以通过缩放、移动等操作，查看填充效果是否满足设计要求。
如果填充效果不理想，可以进行调整或重新绘制。
通过上述技巧，可以在CAD软件中灵活运用图案填充功能，使得图形更加生动和美观。
图案填充不仅可以应用在建筑设计、机械设计等领域中，还可以在日常绘图中为图形添加一些装饰效果。
只要掌握了图案填充的技巧，就能够更好地利用CAD软件进行设计和绘图工作。
CAD中图案填充的方法与技巧
CAD中图案填充的方法与技巧CAD软件是一种广泛用于设计和绘图的工具，其中一个常用的功能就是图案填充。
图案填充可以给设计提供更丰富多样的效果，并且可以提高绘图的效率。
在本文中，将介绍CAD中的图案填充的方法与技巧。
一、填充命令的使用在CAD软件中，填充命令用于在选定的区域内应用固定或自定义的图案。
以下是使用填充命令的步骤：1. 选择需要填充的区域：首先，通过绘制闭合的多边形或使用闭合的曲线等方法，选择需要填充的区域。
2. 进入填充命令：在CAD的命令窗口输入“HATCH”或者通过点击工具栏中的填充图标进入填充命令。
3. 选择填充图案类型：在填充命令窗口中，选择所需的填充图案类型。
CAD自带了一些常用的图案，也可以自定义图案。
4. 指定填充区域：在弹出的对话框中，按照CAD的提示选择需要填充的区域。
5. 调整填充参数：根据具体需求，可以调整填充的方法、角度、比例等参数。
6. 确认填充设置：对于复杂的填充区域，可以通过多次选择边界来实现填充。
在完成选择后，点击“确定”按钮应用填充设置。
二、自定义填充图案除了CAD自带的填充图案外，用户还可以自定义填充图案，以满足不同的设计需求。
以下是自定义填充图案的步骤：1. 准备图案文件：首先，准备一个黑白的图案文件，可以是任何格式的图像文件，比如.bmp、.jpg等。
确保图案清晰可见，并且尽量控制在适当的大小范围内。
2. 导入图案文件：在CAD的命令窗口输入“BHATCH”命令，或者点击工具栏中的“自定义填充”按钮。
在弹出的对话框中，点击“导入”按钮选择需要导入的图案文件。
3. 编辑填充图案：在导入图案文件后，可以调整图案的大小、旋转角度、缩放等参数，以满足具体的设计需求。
4. 保存填充图案：完成图案的编辑后，点击“保存”按钮将填充图案保存到CAD的图案库中。
5. 应用填充图案：在CAD中使用填充命令时，选择“用户定义”的选项，在下拉菜单中选择所保存的填充图案即可应用。
CAD中的图案填充和阵列调整指南
CAD中的图案填充和阵列调整指南CAD（Computer-Aided Design）是一种常用于设计和制图的软件工具，它的功能非常强大且广泛应用于各个领域。
在CAD中，图案填充和阵列调整是设计过程中常常使用到的功能。
本文将介绍如何在CAD中使用图案填充和阵列调整这两个功能，以帮助读者提高设计效率。
一、图案填充1. 打开CAD软件并创建一个新的图形文件。
2. 在绘图区域选择一个封闭的区域，该区域将被用来填充图案。
3. 在“绘图”选项卡中，找到“填充”命令。
4. 点击“填充”命令后，CAD会要求你选择一个或多个区域进行填充。
根据需要的样式，选择一个图案填充类型。
5. 点击鼠标左键，选择一个起始点，然后用鼠标绘制一个闭合区域。
你可以直接用鼠标点击每个顶点，也可以使用“捕捉”功能辅助绘制。
6. 绘制完成后，按下回车键确认填充图案。
CAD将自动将图案填充到你所选择的区域中。
图案填充功能可以让你在设计中快速向封闭区域填充图案，如铺设砖块、添加纹理等。
你还可以自定义图案样式，或导入外部图案文件进行填充。
二、阵列调整阵列调整是用于创建和调整对象的多个副本，并按照规定的方式进行排列的功能。
在CAD中，可以使用阵列调整功能来快速创建大量相似的对象，从而提高效率。
1. 在绘图区域中绘制一个对象，该对象将被复制并排列形成阵列。
2. 在“修改”选项卡中找到“阵列”命令。
3. 点击“阵列”命令后，CAD会要求你选择要复制的对象。
4. 在弹出的对话框中，选择要形成阵列的类型，如直线阵列、环形阵列等。
5. 根据选择的阵列类型，设置相应的参数，如间距、行数、列数等。
6. 点击确认后，CAD将自动创建并排列对象的副本，形成阵列。
阵列调整功能还可以通过调整参数进行进一步的调整和修改。
你可以修改阵列的行列数、间距、角度等，以满足不同的设计需求。
总结：CAD软件中的图案填充和阵列调整功能，在设计过程中非常实用且高效。
通过合理运用这些功能，可以快速创建并排列对象，从而提高设计效率。
CAD教案图案填充与

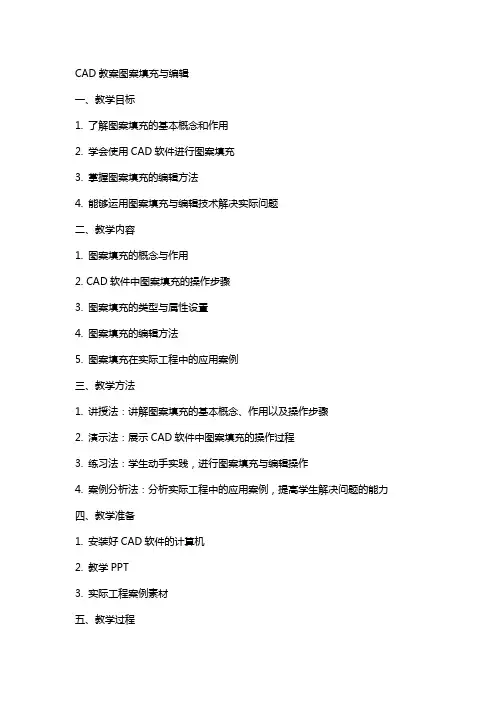

CAD教案图案填充与编辑一、教学目标1. 了解图案填充的基本概念和作用2. 学会使用CAD软件进行图案填充3. 掌握图案填充的编辑方法4. 能够运用图案填充与编辑技术解决实际问题二、教学内容1. 图案填充的概念与作用2. CAD软件中图案填充的操作步骤3. 图案填充的类型与属性设置4. 图案填充的编辑方法5. 图案填充在实际工程中的应用案例三、教学方法1. 讲授法：讲解图案填充的基本概念、作用以及操作步骤2. 演示法：展示CAD软件中图案填充的操作过程3. 练习法：学生动手实践，进行图案填充与编辑操作4. 案例分析法：分析实际工程中的应用案例，提高学生解决问题的能力四、教学准备1. 安装好CAD软件的计算机2. 教学PPT3. 实际工程案例素材五、教学过程1. 导入：介绍图案填充在工程设计中的重要性，激发学生的学习兴趣2. 讲解：讲解图案填充的基本概念、作用以及操作步骤3. 演示：展示CAD软件中图案填充的操作过程4. 练习：学生动手实践，进行图案填充与编辑操作5. 案例分析：分析实际工程中的应用案例，让学生了解图案填充与编辑技术的应用6. 总结：回顾本节课的重点内容，强调图案填充与编辑技术在工程设计中的作用7. 作业布置：让学生运用所学知识完成实际工程案例的图案填充与编辑六、教学延伸1. 介绍其他填充方式：如渐变色填充、图案填充交替等2. 讲解填充对象的选取方法：如单个对象、多个对象、选框选取等3. 演示如何设置填充边界：使用边界工具、手动绘制边界等七、填充属性设置1. 讲解填充图案的种类：如预定义图案、自定义图案等2. 介绍填充图案的属性设置：如线型、颜色、角度等3. 演示如何调整填充图案的属性：使用属性面板、修改图案文件等八、图案填充的编辑1. 介绍图案填充的编辑工具：如修剪、延伸、删除等2. 讲解如何使用编辑工具修改填充图案：选择编辑工具、指定编辑对象等3. 演示编辑填充图案的操作过程：如修改填充边界、调整填充比例等九、实际工程案例操作1. 分析实际工程案例需求：如填充地面、墙面等2. 讲解如何运用图案填充与编辑技术解决实际问题：选择合适的填充图案、设置填充属性等3. 演示实际工程案例的图案填充与编辑过程：如填充地面、墙面、门窗等十、课堂小结与作业布置1. 回顾本节课所学内容：图案填充的基本概念、操作步骤、属性设置、编辑方法等2. 强调图案填充与编辑技术在工程设计中的重要性3. 布置作业：让学生运用所学知识完成实际工程案例的图案填充与编辑，巩固所学内容十一、高级填充技巧1. 介绍高级填充功能：如填充渐变、填充混合等2. 讲解如何使用高级填充功能：选择填充类型、设置填充参数等3. 演示高级填充功能的操作过程：如创建渐变填充、混合填充等十二、填充对象的编辑与调整1. 介绍填充对象的编辑工具：如修剪、延伸、缩放等2. 讲解如何使用编辑工具调整填充对象：选择编辑工具、指定编辑对象等3. 演示编辑与调整填充对象的操作过程：如修改填充边界、调整填充比例等十三、图案填充的注意事项1. 讲解图案填充时的注意事项：如避免填充冲突、合理设置填充边界等2. 介绍解决填充问题的方法：如调整填充顺序、使用隔离边界等3. 分析常见的填充问题及其解决方法：如填充中断、重叠等十四、综合练习与实战1. 提供多个实际工程案例：如建筑设计、电路设计等2. 让学生运用所学知识进行图案填充与编辑操作：选择合适的填充图案、设置填充属性等3. 引导学生总结实战经验，提高解决问题的能力十五、课堂总结与作业布置1. 回顾本节课所学内容：高级填充技巧、填充对象的编辑与调整、注意事项及实战经验等2. 强调图案填充与编辑技术在实际工程中的应用价值3. 布置作业：让学生结合所学知识，完成实际工程案例的图案填充与编辑任务，巩固所学内容，提高实际操作能力重点和难点解析重点：1. 图案填充的概念与作用2. CAD软件中图案填充的操作步骤3. 图案填充的类型与属性设置4. 图案填充的编辑方法5. 图案填充在实际工程中的应用案例难点：1. 高级填充功能的应用，如填充渐变、填充混合等2. 填充对象的编辑与调整，如修剪、延伸、缩放等3. 图案填充时的注意事项，如避免填充冲突、合理设置填充边界等4. 解决填充问题的方法，如调整填充顺序、使用隔离边界等5. 实际工程案例的图案填充与编辑操作，提高解决问题的能力通过对本文的学习，学生可以掌握CAD软件中图案填充的基本操作，设置填充属性，编辑填充图案，并能够运用这些技术解决实际工程中的问题。
CAD怎么使用图案填充命令
CAD怎么使用图案填充命令
当大家画完图之后或者一些图形需要图案的时候，我们要用到图案填充命令，很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于CAD怎么使用图案填充命令的内容，希望可以让大家有所收获! CAD使用图案填充命令的方法
在AutoCAD 中，图案填充是单个复合对象，该对象使用直线、点、形状、实体填充颜色或渐变填充的图案覆盖指定的区域。
启动HATCH 命令时，功能区将暂时显示“图案填充创建”选项卡。
在此选项卡上，您可以从70 多个行业标准英制和ISO 的填充图案以及许多专用选项中进行选择。
最简单的步骤是从功能区选择填充图案和比例，然后在由对象完全封闭的任意区域内单击。
您需要指定图案填充的比例因子，以控制其大小和间距。
创建图案填充后，您可以移动边界对象以调整图案填充区域，或者可以删除一个或多个边界对象以创建部分边界的图案填充：提示：如果将填充图案设置为实体或渐变填充，还要考虑在“图案填充创建”选项卡上设置透明度级别以达到有趣的重叠效果。
以下是一些如何使用实体填充图案的样例：
提示：如果需要在图案填充中对齐图案(可能就像上面的甲板一样)，请使用“设定原点”选项来指定对齐点。
注：如果区域不是完全封闭的，将显示红色圆，以指示要检查间隙的位置。
在命令窗口中输入 REDRAW 以删除红色圆。
CAD教程 高级图案填充与插入

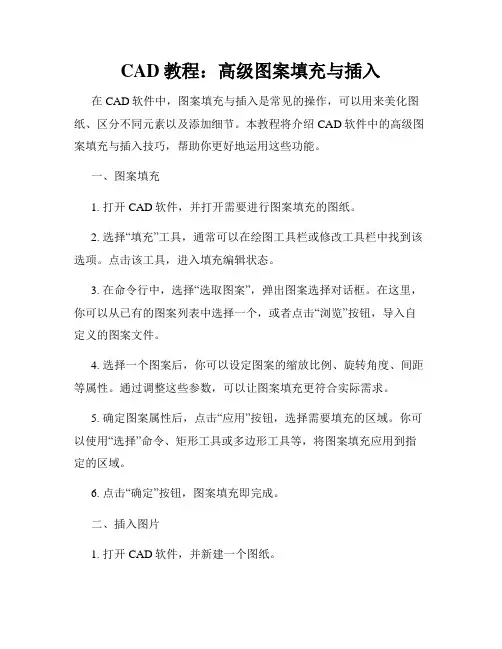

CAD教程：高级图案填充与插入在CAD软件中，图案填充与插入是常见的操作，可以用来美化图纸、区分不同元素以及添加细节。
本教程将介绍CAD软件中的高级图案填充与插入技巧，帮助你更好地运用这些功能。
一、图案填充1. 打开CAD软件，并打开需要进行图案填充的图纸。
2. 选择“填充”工具，通常可以在绘图工具栏或修改工具栏中找到该选项。
点击该工具，进入填充编辑状态。
3. 在命令行中，选择“选取图案”，弹出图案选择对话框。
在这里，你可以从已有的图案列表中选择一个，或者点击“浏览”按钮，导入自定义的图案文件。
4. 选择一个图案后，你可以设定图案的缩放比例、旋转角度、间距等属性。
通过调整这些参数，可以让图案填充更符合实际需求。
5. 确定图案属性后，点击“应用”按钮，选择需要填充的区域。
你可以使用“选择”命令、矩形工具或多边形工具等，将图案填充应用到指定的区域。
6. 点击“确定”按钮，图案填充即完成。
二、插入图片1. 打开CAD软件，并新建一个图纸。
2. 选择“插入图片”工具，该工具通常可在插入工具栏或修改工具栏中找到。
点击该工具，进入插入图片状态。
3. 在命令行中，选择图片所在的文件路径。
你可以选择从计算机中导入图片，也可以使用网络图片。
在选择图片之后，根据需要设置插入的位置、缩放比例和旋转角度等属性。
4. 点击“确定”按钮，图片即被插入到CAD图纸中。
你可以使用鼠标拖拽图片的边缘，调整其大小和位置。
同时，你也可以使用移动、旋转等命令，对插入的图片进行进一步调整。
三、高级技巧1. 图案填充与插入图片后，你可以使用修改工具栏中的“编辑填充”或“编辑图片”命令，对其进行进一步编辑。
例如，你可以选择其他图案，调整填充的属性，或者改变图片的大小、位置等。
2. 如果需要对图案填充区域进行更精确的控制，可以使用“裁剪”命令，将填充区域裁剪为指定的形状。
3. 在插入图片时，你可以选择合适的图像格式。
通常情况下，建议选择常见的图片格式，如JPEG、PNG等，以保证插入的图片质量和兼容性。
CAD教案图案填充与
CAD教案图案填充与编辑一、教学目标1. 让学生了解图案填充的基本概念和作用。
2. 培养学生掌握图案填充的的操作方法。
3. 使学生能够运用图案填充对CAD图形进行美化与编辑。
二、教学内容1. 图案填充的概念与作用2. 图案填充的类型及属性设置3. 图案填充的操作方法4. 图案填充的编辑与调整5. 图案填充在实际应用中的案例分析三、教学重点与难点1. 教学重点：图案填充的概念、类型及属性设置，图案填充的操作方法，图案填充的编辑与调整。
2. 教学难点：图案填充属性的设置，图案填充在复杂图形中的操作。
四、教学准备1. 准备CAD软件教学环境。
2. 准备相关图案填充的素材与案例。
五、教学过程1. 导入：通过展示实例作品，引导学生了解图案填充在CAD图形编辑中的重要性。
2. 新课导入：讲解图案填充的概念与作用，让学生明白图案填充的意义。
3. 教学演示：讲解并演示图案填充的类型及属性设置，让学生熟悉各种填充类型的特点。
4. 操作实践：指导学生进行图案填充的操作，让学生掌握填充的方法。
5. 案例分析：分析实际应用中的案例，让学生了解图案填充在实际工作中的应用。
6. 练习与讨论：学生进行自主练习，教师解答学生在操作过程中遇到的问题。
7. 课堂小结：总结本节课所学内容，强调图案填充的关键要点。
8. 课后作业：布置相关练习题目，巩固所学知识。
六、图案填充的属性设置1. 教学目标让学生了解图案填充属性的设置方法，掌握如何调整填充比例、角度等属性。
2. 教学内容图案填充属性的界面及功能介绍填充比例、填充角度的设置方法填充颜色、线型的选择与调整3. 教学重点与难点填充比例、填充角度的设置方法填充颜色、线型的选择与调整准备CAD软件教学环境准备相关图案填充属性设置的素材5. 教学过程1. 导入：通过展示实例作品，引导学生了解图案填充属性设置在CAD 图形编辑中的重要性。
2. 新课导入：讲解图案填充属性的概念与作用，让学生明白图案填充属性的意义。
CAD中图案填充方法
CAD中图案填充方法在使用CAD软件时，图案填充是一个常见的操作。
图案填充可以给绘图添加各种纹理和背景效果，使绘图更加丰富和生动。
本文将介绍CAD中的图案填充方法以及几个常用的技巧。
一、图案填充方法1. 打开CAD软件并创建一个新的绘图文件。
选择要进行图案填充的区域，可以是一个封闭的形状或线条。
2. 在CAD工具栏中找到图案填充工具，通常是一个纹理样式的图标。
点击图标，在弹出的菜单中选择“图案填充”。
3. 在图案填充对话框中，可以选择各种不同的图案样式。
CAD软件通常会提供一系列预设的图案样式，如实线、虚线、格子、点等。
选择一个适合的图案样式，点击“确定”按钮。
4. 将图案填充应用到选定的区域上。
二、图案填充技巧1. 调整图案填充的比例：在进行图案填充时，有时需要调整填充图案的比例。
CAD软件通常会提供调整图案比例的工具，可以通过拖动滑块或输入具体数值来实现。
2. 修改图案填充的颜色：CAD软件还可以修改图案填充的颜色。
在图案填充对话框中，选择“颜色”选项，可以选择不同的颜色或自定义颜色。
点击“确定”按钮后，填充的图案会相应地变化颜色。
3. 编辑图案填充样式：CAD软件还允许用户编辑图案填充样式。
在图案填充对话框中，选择“编辑”选项，可以对选定的图案样式进行编辑和修改。
用户可以改变线条的类型、颜色、宽度等，从而获得所需的效果。
点击“确定”按钮后，图案填充样式将被更新。
4. 复制和粘贴图案填充：CAD软件还可以复制和粘贴图案填充效果。
选中已经填充好图案的区域，使用复制命令将其复制到另一个区域。
然后将复制的图案填充粘贴到目标区域，这样可以快速实现相同的填充效果。
对于初学者，以上的图案填充方法和技巧可能需要一些练习和熟悉。
但是一旦掌握了这些基本操作，就能够有效地使用CAD软件中的图案填充功能，为绘图添加更多的细节和效果。
总结CAD软件中的图案填充是一项重要的功能，可以为绘图添加纹理和背景效果。
使用CAD软件进行图案填充时，需要选择合适的图案样式并进行相应的调整和编辑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“图案填充编辑”对话框
2013-9-9
7
第9章 图案填充
绘制工程图，常常需要将某种图案 填充到某一区域，例如剖面线的绘制。 AutoCAD 2007提供了丰富的填充图案， 可以利用这些图案进行快速填充。本章 主要介绍图案填充的创建和编辑。
2013-9-9
1
ห้องสมุดไป่ตู้
9.1
图案填充
下面以填充金属剖面线为例，操作步骤： ① 选取命令： “绘图”→“图案填充”，打开“图 案填充和渐变色”对话框。 ② “类型”设置为“预定义”；“图案”设置为 “ANSI 31”；“角度”设置为“0”；“比例”设置为 “1”，设置如图9- 19所示。 ③ 单击“拾取点” 按钮。在绘图区的封闭框中选择 （单击）内部点，按〈Enter〉键，返回对话框。 ④ 预览设置效果。单击“预览”按钮，进入绘图状 态，显示图案填充结果。预览后按〈Enter〉键，返回 “图案填充和渐变色”对话框。若剖面线间距值不合适， 可修改“缩放比例”值，修改后再预览，直至满意。 ⑤ 单击“确定”按钮，系统完成图案填充。
2013-9-9 2
“图案填充和渐变色”对话框
2013-9-9
3
填充图案“角度”设置示例
a）角度为0时
b）角度为45时
2013-9-9
4
填充图案“比例”设置示例
a）比例为2时
b）比例为4时
2013-9-9
5
9. 2 编辑填充图案
操作格式 命令： “修改”→“对象”→“图 案填充” 选择关联填充对象：（选择已有的 填充图案） 选择对象后，并打开“图案填充编 辑”对话框。该对话框中各选项含义与 “边界图案填充”对话框相同。
