飞力潜水搅拌器培训讲义p
飞力潜水推进器操作维护规程
飞力潜水推进器操作和维护程序一、操作程序1、操作人员应熟悉飞力搅拌器的结构和工作原理。
2、确保电机电源线连接正确，供给电压正常。
3、启动前检查工作记录、现场控制柜的指示开关。
4、拨“手动”档位，逆时针转动“分闸”按钮后按下“合闸”按钮为开，顺时针转动“分闸”按钮为关，操作过程中观察指示灯的显示；拨“自动”档位，由中控室控制开停。
5、启动前，检查叶片的最大点是否与液位保持正常距离（不应小于800mm）。
6、不要频繁启动搅拌机，干运行时间不许超过30秒。
7、故障报警时，操作人员应立即切断电源，并向相关人员报告情况。
8、在任何检修、开始维护工作前，切断主开关的电源，还应确保别人无法启动。
二、维护程序1、常规检查和预防性维护可以确保更可靠的运行。
推进器每运行8，000小时检查一次，每运行三年大修一次。
新的推进器或刚换过密封时，建议运行一周后进行一次检查。
齿轮箱的油如有污染应进行检查和代替，油钉的磁性插头每运行200小时应清洁一次。
检查内容包括以下项目：⑴、代替所有磨损零件⑵、检查所有螺钉连接⑶、检查油的质量和状况⑷、检查定子室中是否有液体⑸、检查电缆入口和电缆状况⑹、启动设备的功能检查⑺、检查监视器的功能⑻、检查旋转方向⑼、检查电气绝缘⑽、检查起重设备和导杆的间隙和磨损⑾、代替检查期间拆下的所有零件O形环⑿、检查并清洁密封件周围除了检查上述项目外，车间大修，还包括以下项目：⑴、代替轴承⑵、代替轴封⑶、代替机油⑷、代替O形环⑸、代替电缆入口的密封并移动电缆的入口位置⑹、代替电缆2、换油操作程序⑴、水平悬挂搅拌器，拧开排油螺钉、注油螺钉。
注意：油室可能有压力，手拿抹布，防止操作过程中机油飞溅。
⑵、油排净后，代替OO形圈和放油螺钉上的螺钉，从注油孔中加满新油。
每次都应代替螺钉的O形环，把螺钉放回并拧紧。
拧紧力矩为10-20Nm。
⑶、油室建议油量为1.5升，选用粘度等级在VG15~32压力油或液压油之间（矿物油），也可使用普通的类型在SAE 5（W）到SAE 25（W）的机油。
搅拌器讲解搅拌器学习培训PPT搅拌知识
涡轮式搅拌器常用参数 （表8-6）
锚式搅拌器
涡轮式搅拌器常用参数 （表8-6）
框式搅拌器
锚式和框式搅拌器特点
1、结构简单，制造方便。 2、适用于粘度大、处理量大的物料。 3、易得到大的表面传热系数。 4、可减少“挂壁”的产生。
螺杆式搅拌器
螺带式搅拌器
搅拌器的选型
1、介质的性质 （1）介质的粘度 随着介质粘度增高，各种搅拌器使用的顺序是：桨叶式、推 进式、涡轮式、框式和锚式、螺杆（带）式
搅拌轴的力学模型
按扭转变形计算搅拌轴的直径
刚度条件
583 .6 M n max [ ] 4 4 Gd (1 )
1 M n max d 4.92 ( )4 [ ]G (1 4 )
轴径
按临界转速校核搅拌轴的直径
临界转速
nc 30 3EI (1 4 ) 2 L1 ( L1 )ms
P N P n d
3
5
搅拌轴设计
搅拌轴的结构设计
计算搅拌轴的直径
搅拌轴材料选择
足够的强度、 刚度和韧性
加工直线度 的要求
耐腐蚀要求
优良的切削 加工性能
搅拌轴的结构设计
轴颈设计 轴头设计 轴身设计
搅拌轴直径计算
影响搅拌轴直径的四个因素
1、扭转变形
2、临界转速 3、扭转和弯矩联合作用下的强度 4、轴封处允许的径向位移
外装式和内装式机械密封
双端面机械密封
双端面机械密封
d>D1
d<D1
d=D1
K>1
K=1
平衡型机械密封：K=0.6~0.9 非平衡型机械密封：K=1.1~1.2
动环和静环的材料要求
搅拌、捏合机械与设备培训课件PPT(共 64张)
搅拌目的
在食品加工中，搅拌机主要用于以下方面： 促进物料的传热，使物料温度均匀化； 促进物料中各成分混合均匀； 促进溶解、结晶、浸出、凝聚、吸附等过程进行； 促进酶反应等生化反应和化学反应过程的进行。
特点：构造简单，搅拌效果良好。 注意：当叶面与容器底面平行时，由于不 能使物料形成涡流， 搅拌效果差；当叶 面与旋转方向垂直时，造成阻力又很大。 因此通常都使桨叶与旋转方向成一夹角，
浆叶固定在轴上的方法有四种： （1）焊接法：制造方便，但强度不大，拆 卸困难，常用于直径小的容器中。
（2）螺钉连接法：螺钉把浆叶固定在轴上， 中间有垫片。当轴是圆形时，主要靠浆叶与 轴的摩擦力而使浆叶旋转，拆卸方便，但功 率大时，容易产生滑动，故只适用于功率小 的场合。
（3）方轴、螺钉连接Байду номын сангаас目的是克服浆叶与 轴的滑动，但方轴加工不便，浆叶与轴的 连接也比较麻烦。
罐体的换热结构
需要进行加热或冷却操作的搅拌罐，通常 为夹层式的。用于蒸汽加热的夹套应当耐压 。此时的搅拌罐是压力容器，必须由具备生 产压力容器许可证的厂商提供。搅拌罐器也 可采用其它形式的换热器，如盘管式等。
2．附件
在搅拌设备基本结构的基础上，可以在搅拌罐体 或罐盖上接装各种需要的附件。可根据工艺或操 作要求提出。
搅拌容器
搅拌容器也称搅拌槽或搅拌罐。 其作用是容纳搅拌器与物料在其内进行操作。 对于食品搅拌容器，除保证具体的工艺条件外，还要满足
无污染、易清洗等专业技术要求。
罐体
罐体大多数设计成圆柱形，其顶部为开放式或密闭式， 底部大多数成碟形或半球形，平底的很少见到，因为平底结 构容易造成搅拌时液流死角，影响搅拌效果，同时也不利于 料液的完全排放。
潜水搅拌机介绍--图文并茂,适合学习 共44页
第一讲
潜水搅拌机简介
主机结构
潜水搅拌机结构与特点
两道独立的机械密 封，保证潜水电机 长期可靠运行
高质量进口一次性润滑 轴承，设计使用寿命10 万小时，运转无忧
独特的电缆密封设 计，排除了电缆漏 水的隐患
不锈钢冲压式焊接叶轮，经 优化设计叶片呈后掠式，效 率高，具有自洁功能
电机轴采用不锈钢 材质，转子经动平 衡检测，运转平稳
优质配件
严格的产品测试
测试平台
百分之百的出厂前测试
主要产品系列介绍
铸件式潜水搅拌机 特点：
重量轻 体积小 安装方便
冲压式潜水搅拌机
特点： 结构紧凑 性能稳定 功率配备完整
潜水推流器
聚氨酯叶轮 铸铝叶轮
污泥回流泵
特点 大流量 低扬程 安装方便
安 装系 统
安装系统说明
Ⅰ型安装系统
搅拌强度
工艺要求
流场 搅拌机布置
布置原则
尽量避免死角 与水流方向保持一致 与池形相适应 安装方便
典型错误
推流器布置
布置原则
尽量避免死角 与水流方向保持一致 功率分布均匀
功率配用
8瓦/立方米
3瓦/立方米
搅拌器
浓度 流速
推流器
谢谢！
内部设有泄漏传感 器和定子绕组超温 保护报警装置
潜水推流器结构
三维优化设计
三维剖视图
先进的CFD流体设计
叶轮经CFD优化设计，效率高， 后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
CFD搅拌流场分析
成熟的电机制造技术
可靠的机械密封及保护系统
传感器
可靠的机械密封
细节为您着想
定制部件 持续改进

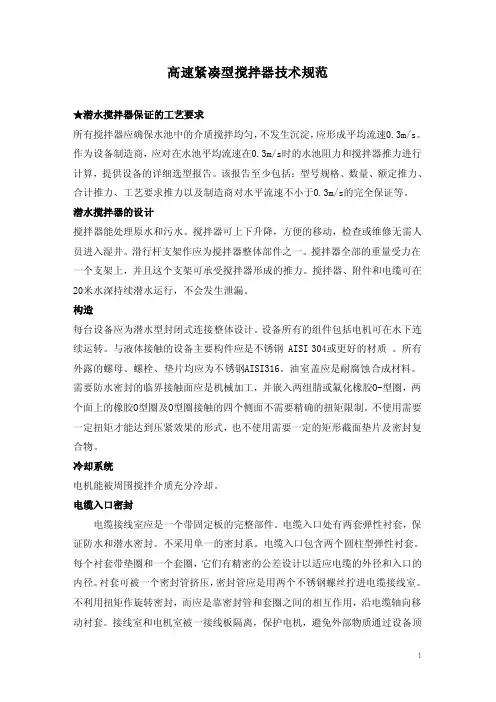

飞力（ITT）搅拌器技术规范
高速紧凑型搅拌器技术规范★潜水搅拌器保证的工艺要求所有搅拌器应确保水池中的介质搅拌均匀，不发生沉淀，应形成平均流速0.3m/s。
作为设备制造商，应对在水池平均流速在0.3m/s时的水池阻力和搅拌器推力进行计算，提供设备的详细选型报告。
该报告至少包括：型号规格、数量、额定推力、合计推力、工艺要求推力以及制造商对水平流速不小于0.3m/s的完全保证等。
潜水搅拌器的设计搅拌器能处理原水和污水。
搅拌器可上下升降，方便的移动，检查或维修无需人员进入湿井。
滑行杆支架作应为搅拌器整体部件之一。
搅拌器全部的重量受力在一个支架上，并且这个支架可承受搅拌器形成的推力。
搅拌器、附件和电缆可在20米水深持续潜水运行，不会发生泄漏。
构造每台设备应为潜水型封闭式连接整体设计。
设备所有的组件包括电机可在水下连续运转。
与液体接触的设备主要构件应是不锈钢 AISI 304或更好的材质。
所有外露的螺母、螺栓、垫片均应为不锈钢AISI316。
油室盖应是耐腐蚀合成材料。
需要防水密封的临界接触面应是机械加工，并嵌入两组腈或氟化橡胶O-型圈，两个面上的橡胶O型圈及O型圈接触的四个侧面不需要精确的扭矩限制。
不使用需要一定扭矩才能达到压紧效果的形式，也不使用需要一定的矩形截面垫片及密封复合物。
冷却系统电机能被周围搅拌介质充分冷却。
电缆入口密封电缆接线室应是一个带固定板的完整部件。
电缆入口处有两套弹性衬套，保证防水和潜水密封。
不采用单一的密封系。
电缆入口包含两个圆柱型弹性衬套。
每个衬套带垫圈和一个套圈，它们有精密的公差设计以适应电缆的外径和入口的内径。
衬套可被一个密封管挤压，密封管应是用两个不锈钢螺丝拧进电缆接线室。
不利用扭矩作旋转密封，而应是靠密封管和套圈之间的相互作用，沿电缆轴向移动衬套。
接线室和电机室被一接线板隔离，保护电机，避免外部物质通过设备顶端进入。
该连线板被螺纹压紧型固定，电缆可安全地连接在接线板上。
接线板由两个O型圈与定子室隔离密封，不使用环氧、硅树脂或其他二次密封系统进行密封，保证电缆更换的方便。

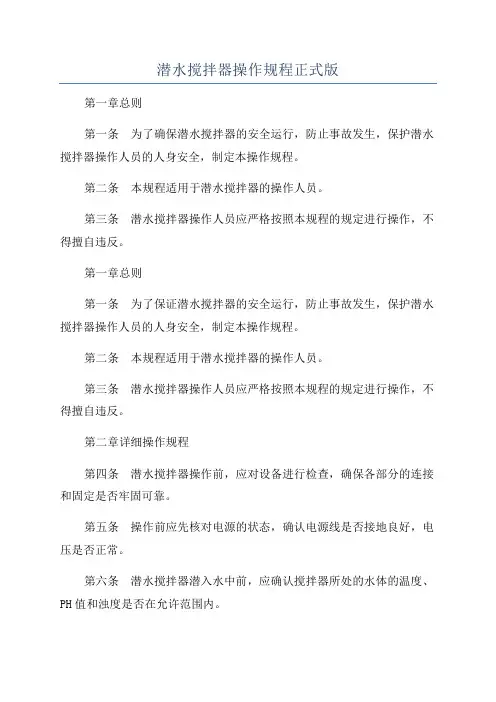

潜水搅拌器操作规程正式版
潜水搅拌器操作规程正式版第一章总则第一条为了确保潜水搅拌器的安全运行，防止事故发生，保护潜水搅拌器操作人员的人身安全，制定本操作规程。
第二条本规程适用于潜水搅拌器的操作人员。
第三条潜水搅拌器操作人员应严格按照本规程的规定进行操作，不得擅自违反。
第一章总则第一条为了保证潜水搅拌器的安全运行，防止事故发生，保护潜水搅拌器操作人员的人身安全，制定本操作规程。
第二条本规程适用于潜水搅拌器的操作人员。
第三条潜水搅拌器操作人员应严格按照本规程的规定进行操作，不得擅自违反。
第二章详细操作规程第四条潜水搅拌器操作前，应对设备进行检查，确保各部分的连接和固定是否牢固可靠。
第五条操作前应先核对电源的状态，确认电源线是否接地良好，电压是否正常。
第六条潜水搅拌器潜入水中前，应确认搅拌器所处的水体的温度、PH值和浊度是否在允许范围内。
第七条潜入水中操作时，操作人员应佩戴合适的潜水装备，确保自身的安全。
第八条开始潜入水中前，应将搅拌器转到最低档位，确保潜入时的扬程不超过预定高度。
第九条操作人员应根据实际需求选择搅拌器的转速，避免过高或过低的转速对搅拌器的工作产生不良影响。
第十条操作人员应随时观察搅拌器的水下工作状态，确保搅拌器能够正常工作。
第十一条如发现搅拌器出现异常情况（如异响、冒烟等），应立即停止操作，切断电源并报告相关人员。
第十二条操作完毕后，应及时将潜水搅拌器从水中取出，清理并储存好。
第三章安全措施第十三条操作人员应定期参加相关操作培训，了解潜水搅拌器的操作规程和维护要求。
第十四条操作人员操作过程中，应保持冷静，严禁饮酒和吸烟等可能影响操作安全的行为。
第十五条操作人员应熟悉紧急停机按钮的位置和使用方法，在紧急情况下能迅速停止潜水搅拌器的运转。
第十六条操作人员潜入水中时，应保持与其他人员的沟通，确保及时获取可能的帮助。
第十七条操作人员潜入水中时，不得将手、头或底层物体插入搅拌器的工作区域，以免造成意外伤害。
第十八条操作人员在紧急情况下，应第一时间通知相关责任人，协助解决问题，确保安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬臂导杆长度不超过
3m
支架系统材质
• 不锈钢SS304型 • 不锈钢SS316型
Mixer & PP-Pump
45
支架与土建的连接形式
• 化学螺栓
Mixer & PP-Pump
46
查看搅拌器和PP-泵价目表时的注意事项
Mixer & PP-Pump
47
搅拌器/支架定购
Mixer & PP-Pump
飞力潜水搅拌器
产品培训
主讲人：林燕 日期： 2002.3
Mixer & PP-Pump
1
培训内容
1. 搅拌器产品介绍Comix2.1
2. PP-泵
3. 搅拌器支架 4. 查看搅拌器和PP-泵价目表时的注意事项 5. 搅拌器/支架定购 A.如何填写搅拌器定单？ B.搅拌器支架定单流程
Mixer & PP-Pump
单导杆系统
5
6
100*100*4 系统2 Single Guidebar System 150*100*4 System1 单导杆系统 150*100*4 系统1 Single Guidebar System 150*100*4 System2
SR4680
单导杆系统
7
150*100*4 系统2 Double Guidebar System 2*Ø114
Mixer & PP-Pump
39
支架规格分类
序号 1 支架规格* Single Guidebar System 50*50*4 System1 对应搅拌器型号 SR4400 SR4610 SR4620 SR4630 SR4640 SR4400 SR4610 SR4620 SR4630 SR4640 SR4650 SR4660 SR4670 SR4650 SR4660 SR4670 SR4680
System 1
System 2
System 1
System 2
System 1
System 2
Mixer & PP-Pump
41
支架系统
葫芦 吊链
中间支承 (System 2)
导杆
Mixer & PP-Pump
42
4410/4430支架系统
双导杆支架
三只脚支架
SR4610/SR4351/SR4352 悬臂支架
Single Guidebar System 100*100*4
Single Guidebar System 150*100*4
Tripod Guidebar System 100*100*4
Double Guidebar System 2× 114
Cantilever Bar System 48, 70
29
Mixer & PP-Pump
30
Mixer & PP-Pump
31
Mixer & PP-Pump
32
Mixer & PP-Pump
33
Mixer & PP-Pump
34
PP4600泵
• 工况点：大流量，超低扬程 (Q:50L/S~1700L/S; H:0.1m~1.8m) • 应用领域： 污水处理厂中回流污水泵和回流污泥泵等 • 安装限制： 水泵连接的两容器之间的距离小或一墙之隔 • 优势： 安装方便，投资省，节能
2
Mixer & PP-Pump
3
Mixer & PP-Pu PP-Pump
5
Mixer & PP-Pump
6
Mixer & PP-Pump
7
Mixer & PP-Pump
8
Mixer & PP-Pump
9
Mixer & PP-Pump
10
Mixer & PP-Pump
双导杆系统
8
SR4410 SR4430
2*Ø114 Tripod Guidebar System 100*100*4
三只脚导杆系统
9
SR4410 SR4430
100*100*4 Cantilever Bar System Ø48
悬臂导杆系统
SR4610 SR4351 SR4352 SR4620
Mixer & PP-Pump
10
Ø48 Cantilever Bar System Ø70
40
悬臂导杆系统
搅拌器支架9套图纸分类
按导杆规格分
SR4610 SR4620 SR4630 SR4640 SR4650 SR4660 SR4670 SR4680 SR4410 SR4430 SR4610 SR4351 SR4352
Single Guidebar System 50*50*4
48
搅拌器技术定单的填写指导
Mixer & PP-Pump
49
搅拌器支架定单流程
Mixer & PP-Pump
50
项目中的技术支持！
Mixer & PP-Pump
Mixer & PP-Pump 35
•安装限制：水泵连接的两容器之间的距离小或一墙之隔
Mixer & PP-Pump 36
Mixer & PP-Pump
37
上导杆握持器
导杆
PP泵本体 支架单元
垫片
出水连接座
PP泵和安装附件图
Mixer & PP-Pump 38
PP泵材料
• 不锈钢SS304型 • 不锈钢SS316型 • 合金钢Proacid254
11
Mixer & PP-Pump
12
Mixer & PP-Pump
13
Mixer & PP-Pump
14
Mixer & PP-Pump
15
Mixer & PP-Pump
16
Mixer & PP-Pump
17
Mixer & PP-Pump
18
Mixer & PP-Pump
19
Mixer & PP-Pump
20
Mixer & PP-Pump
21
Mixer & PP-Pump
22
Mixer & PP-Pump
23
Mixer & PP-Pump
24
Mixer & PP-Pump
25
Mixer & PP-Pump
26
Mixer & PP-Pump
27
Mixer & PP-Pump
28
Mixer & PP-Pump
单导杆系统 50*50*4 系统1
2
Single Guidebar System 50*50*4 System2
单导杆系统 50*50*4 系统2
3
Single Guidebar System 100*100*4 System1
单导杆系统
4
100*100*4 系统1 Single Guidebar System 100*100*4 System2
