地下室汽车车道施工方案
地下防水(车道地下室)施工方案
地下防水(车道地下室)施工方案
一、施工前准备
1. 地下室情况调研
在进行地下防水施工前，需要对车道地下室的情况进行全面调研，包括地下室
结构、材料情况、可能存在的裂缝、渗漏点等。
2. 施工计划制定
根据地下室情况调研结果，制定详细的施工计划，包括施工工艺、材料选用、
施工人员配备等。
二、施工工艺
1. 处理基层
首先要对地下室的基层进行清理，确保基层干净、坚固。
如有裂缝、破损部位，需要进行修补处理。
2. 基层处理
在基层处理完毕后，进行底漆处理，涂刷底漆有助于提高防水涂料与基层的附
着力。
3. 防水涂料施工
选择适合的防水涂料进行施工，通常需要进行多遍涂刷，确保地下室所有表面
都得到覆盖。
4. 焊接处理
对地下室的接缝处进行焊接处理，确保接缝处不会发生漏水。
5. 复检
施工完成后进行复检，确保地下室的每一个细节都做到位，确保防水效果。
三、施工注意事项
1. 施工现场环境管理
施工现场需要保持清洁、整洁，确保施工质量。
2. 安全防护措施
施工人员需严格遵守安全操作规程，做好安全防护。
四、施工结束
1. 施工验收
施工结束后，对施工质量进行验收，确保达到设计要求。
2. 防水报告提交
完成防水施工后，需及时提交防水报告，记录施工过程和效果。
结语
地下防水施工是车道地下室建设过程中不可或缺的一部分，只有做好施工方案设计和细致施工，才能有效实现地下室防水效果。
希望本文提供的地下防水(车道地下室)施工方案能为相关工程提供参考。
地下防水(车道地下室)施工方案
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写,交底单位与接受交底单位各存一份.
2、当做分项工程施工技术交底时,应填写“分项工程名称"栏,其他技术交底可不填写．
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
1、本表由施工单位填写,交底单位与接受交底单位各存一份．
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写．
１、本表由施工单位填写，交底单位与接受交底单位各存一份.
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称"栏,其他技术交底可不填写。
地下室交通工程施工方案
一、工程概况本工程为某地下商业综合体地下室交通工程，位于市中心繁华地段。
地下车库共分为两层，设计停车位共计500个。
本工程主要施工内容包括：交通标志牌、交通标线、橡胶减速带、橡胶车轮定位器、通道及诱导标牌、广角镜、护墙角等。
二、技术规范1. 国家标准《城市道路交通标志和标线》（GB5768-1999）2. 《地下车库交通组织设计规范》（JGJ/T 100-2015）3. 《道路交通标志和标线材料》（GB/T 24725-2009）三、施工方案1. 施工准备（1）组织施工队伍，进行技术交底，明确施工任务和施工要求。
（2）根据设计图纸，对地下车库进行现场测量，确保施工尺寸准确。
（3）准备好施工所需的各种材料、设备，如交通标志牌、标线涂料、橡胶减速带等。
2. 施工步骤（1）交通标志牌施工按照设计要求，将交通标志牌固定在指定位置，确保标志牌安装牢固、美观。
（2）标线施工按照设计图纸，采用冷漆标线，对地下车库通道、车位进行标线施工。
施工过程中，注意标线宽度、间距、颜色等符合规范要求。
（3）橡胶减速带施工在地下车库通道的交叉路口、弯道等位置，安装橡胶减速带，提醒驾驶员减速慢行。
（4）橡胶车轮定位器施工在车位两侧的柱头处，安装橡胶车轮定位器，确保车辆停放整齐。
（5）通道及诱导标牌施工在地下车库通道内，设置导向箭头、诱导标牌等，引导驾驶员正确行驶。
（6）广角镜施工在地下车库通道的拐角处，安装广角镜，扩大驾驶员视野，提高行车安全性。
（7）护墙角施工在地下车库通道的墙角处，安装护墙角，防止车辆刮擦。
3. 施工质量措施（1）严格控制施工材料质量，确保材料符合国家标准。
（2）加强施工过程控制，确保施工质量符合规范要求。
（3）加强施工人员培训，提高施工技能。
4. 安全保证体系及技术措施（1）建立健全安全生产责任制，加强施工现场安全管理。
（2）严格执行操作规程，确保施工安全。
（3）加强施工现场消防、用电、防护设施等管理。
四、文明施工措施1. 施工现场整洁有序，垃圾及时清理。
地下室顶板施工车道加固方案
地下室顶板施工车道加固方案地下室施工车道是指在地下室内部的道路，用于供施工车辆进出地下室，进行施工作业。
由于施工车辆的重量较大，为确保车道的稳定性和安全性，需要对地下室顶板进行加固。
本文将提供一种适用于地下室施工车道加固的方案。
1.施工车道的加固目标施工车道加固的目标是提高地下室顶板的强度、稳定性和承载能力，确保施工车辆的安全通行。
通过加固施工车道，可以预防地下室顶板发生下沉、开裂和坍塌等不安全情况，保障施工作业的顺利进行。
2.加固方案的选择加固地下室施工车道的方案需要综合考虑地下室的结构特点、施工车辆的荷载大小和施工期限等因素。
根据国家相关标准和规范，以及工程实际情况，以下是一种常用的施工车道加固方案：(1)方案名称：钢筋混凝土板加固方案(2)加固材料：钢筋混凝土板、钢筋、砂浆(3)施工步骤：a.清理车道：清理施工车道上的泥土和杂物，确保施工面干净整洁。
b.钻孔：根据设计要求，在车道表面钻孔并打入钢筋。
c.铺设钢筋：根据设计要求，在钢筋孔内铺设钢筋网，确保与现有地下室顶板连接紧密。
d.浇筑混凝土：在钢筋网上方架设支撑结构，然后倒入混凝土，待混凝土充分凝固后拆除支撑结构。
e.精抹表面：待混凝土硬化后，对其表面进行抹光处理，使其平整光滑。
(4)施工注意事项：a.加固方案的设计和施工需要符合国家相关标准和规范。
b.施工人员必须熟悉施工计划和施工步骤，并严格按照施工要求进行操作。
c.施工现场应设置安全警示标志，确保人员和设备的安全。
d.施工期间应及时清理施工现场，确保施工质量和环境整洁。
3.加固方案的效果评估经过施工车道加固后，需要对加固效果进行评估，以确保施工车道的稳定性和安全性。
评估内容包括地下室顶板的强度、稳定性和承载能力等方面。
评估方法可采用现场观察、测试数据采集和计算分析等手段，通过与设计要求进行对比，评估加固方案的实际效果。
4.结论地下室施工车道的加固是保障施工车辆安全通行的重要环节。
本文提供了一种钢筋混凝土板加固方案，通过钢筋混凝土板的铺设和浇筑，可以提高地下室顶板的强度和承载能力，确保施工车辆的安全通行。
汽车坡道施工方案
1、工程概况地下室汽车坡道1位于4#楼北侧，地下防水等级二级。
本工程±0. 000相当于绝对标高5.150米，东西长4-19轴~4-31轴23.9米；宽7.35米。
汽车坡道底板为悬挑梁板式，梁截面积为300*（700~5395）mm；板厚为300 mm；标高为-0.3米~-3.646米。
-3.646米~-5.8米为室内回填土。
2、施工任务根据工程图纸设计，地下车库坡道施工具体包括土方开挖及回填、钢筋、混凝土、墙面抹灰、地面等分项工程。
3、施工顺序定位放线→土方开挖→素土回填→地基加固→浇筑垫层→底板及侧模安装→底板钢筋绑扎→底板混凝土浇筑→坡道底板面层施工→坡道底外侧土方回填3.1土方开挖3.1.1准备工作1)汽车坡道室外部位土方开挖前应查明地下的管线等设施（现场有电缆沟），做好保护措施，地面上的障碍物清除和处理完毕。
2)土方开挖前，应完成坡道的定位控制线（桩）、标准水平桩及开挖灰线尺寸工作，经过复核合格，并办完验收手续。
坡道四周做好排水措施，防止雨水流入地下室。
3.1.2开挖流程确定开挖的深度和放坡坡度→分层开挖→修边和清底3.1.3工艺要求1）因坡道施工时间较短、开挖深度较深，故采用临时放坡，坡度为1:0.8。
开挖时根据坡道的坡度由内向外开挖。
2) 在开挖过程中，应随时检查边坡的状态，以防坍陷。
3) 修帮和清底，至基础底设计标高5cm处停止开挖，抄出坡道标高线，钉上小木橛，然后用人工清除浮土。
3.1.4注意事项土方开挖时，应防止邻近建筑物，道路、管线等发生下沉和变形。
必要时应与设计单位或建设单位协商，采取防护措施，以防损坏管线，造成严重事故。
根据相关资料，室外地下部位有一横穿坡道的电缆，在土方开挖距电缆沟位置1米位置停止开挖，采用人工进行开挖，以保护电缆不被破坏。
3.2素土回填3.2.1汽车坡道室内部位采用素土回填，回填土前应先检验回填土的质量，素土内应无杂物，粒径、含水量应符合规定要求。
地下通道工程施工方案

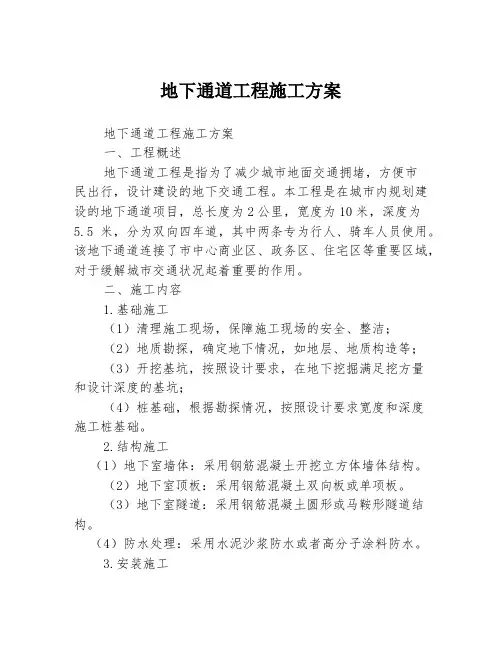

地下通道工程施工方案地下通道工程施工方案一、工程概述地下通道工程是指为了减少城市地面交通拥堵，方便市民出行，设计建设的地下交通工程。
本工程是在城市内规划建设的地下通道项目，总长度为2公里，宽度为10米，深度为5.5米，分为双向四车道，其中两条专为行人、骑车人员使用。
该地下通道连接了市中心商业区、政务区、住宅区等重要区域，对于缓解城市交通状况起着重要的作用。
二、施工内容1.基础施工（1）清理施工现场，保障施工现场的安全、整洁；（2）地质勘探，确定地下情况，如地层、地质构造等；（3）开挖基坑，按照设计要求，在地下挖掘满足挖方量和设计深度的基坑；（4）桩基础，根据勘探情况，按照设计要求宽度和深度施工桩基础。
2.结构施工（1）地下室墙体：采用钢筋混凝土开挖立方体墙体结构。
（2）地下室顶板：采用钢筋混凝土双向板或单项板。
（3）地下室隧道：采用钢筋混凝土圆形或马鞍形隧道结构。
（4）防水处理：采用水泥沙浆防水或者高分子涂料防水。
3.安装施工（1）照明：配置LED灯具，保证路面照明度。
（2）通风系统：配置通风设备，保证隧道内空气流通顺畅，防止积水。
（3）监控系统：配置监控设备，实时监测地下通道的安全状况。
三、施工流程1.基础工程施工（1）一级支护，包括：加固方案设计、钢架架设、锚杆注浆、锚杆张拉。
（2）二级支护，包括：砂浆灌注、钢筋混凝土浇筑、支模拆除等。
2.隧道施工（1）顶板开挖（2）圆形或马鞍形隧道开挖（3）钢筋混凝土圆形隧道浇筑（4）马鞍形隧道钢筋、板筋预制和拼装（5）地下室墙体和顶板施工3.设备安装（1）照明灯具安装（2）通风设施安装（3）监控设备安装四、施工方案1.施工前的准备（1）协调相关部门，取得相关许可证，并成立施工小组和专业施工队伍；（2）制定安全生产施工规章制度和安全生产方案文件；（3）熟悉规划设计图纸及施工标准。
2.进场开工（1）场地清理（2）土方开挖（3）桩基础施工（4）一级支护（5）二级支护3.隧道开挖和结构施工（1）顶板开挖（2）圆形或马鞍形隧道开挖（3）钢筋混凝土圆形隧道浇筑（4）马鞍形隧道钢筋、板筋预制和拼装（5）地下室墙体和顶板施工4.设备安装（1）照明灯具安装（2）通风设施安装（3）监控设备安装5.施工结束（1）清理现场（2）验收和交付（3）提交验收报告五、安全管理措施1.安排专人负责安全管理，保证施工过程中的安全性；2.加强工人对施工安全的意识教育，落实安全施工措施；3.使用专业设备和工具，确保施工安全；4.加强现场巡查，避免施工隐患。
地下室车位线施工方案
地下室车位线施工方案一、引言随着城市人口的增加和汽车数量的不断增长，地下停车场的需求也越来越大。
地下停车场的规划和施工对于一个社区或建筑物的整体规划和使用效率有很大的影响。
其中，地下车位线的施工是地下停车场建设中的重要环节之一。
本文将详细介绍地下室车位线的施工方案。
二、施工前准备工作1. 确定施工范围在进行地下室车位线的施工前，需要准确定位施工范围，明确标示出车位线的位置及数量。
这一步工作需要与相关部门、设计人员和建筑施工单位进行沟通和确认，以确保施工的准确性和顺利进行。
2. 清理施工区域施工前需要对施工区域进行清理，除去杂物和垃圾。
确保施工区域的平整和清洁，为接下来的施工工作做好准备。
3. 施工方案设计根据施工范围和实际情况，制定地下室车位线的施工方案。
方案应包括施工的时间节点、施工序列、施工工艺以及所需的材料和设备等信息。
三、施工步骤及方法1. 测量并标记车位线位置使用测量工具（如测量仪器、钢尺等），确定车位线的具体位置和长度。
在地下停车场地面上进行标记，以确保车位线的精准布置。
2. 制定施工轨迹并设置导线根据车位线的标记，制定施工轨迹。
在地下停车场地面上设置导线，作为车位线施工的参考线。
导线应保持水平和垂直，以确保施工的准确性。
3. 进行地面打磨在车位线施工之前，需要对地下停车场地面进行打磨处理。
这一步骤旨在确保地面平整、光滑，为车位线的施工提供良好的基础。
4. 喷涂车位线漆选用耐磨、防滑的车位线漆，载体可为水性或溶剂性。
使用喷枪或刷子等工具，将车位线漆均匀地喷涂在已标记的地面上，使其与导线对齐，呈现出清晰的车位线。
5. 二次涂刷和修正等待第一次车位线漆干燥后，进行第二次涂刷以加强颜色的鲜艳度和持久性。
同时对已喷涂的车位线进行检查和修正，确保其长度和紧凑度均一致。
6. 完成涂刷后的清理工作待车位线施工完成后，对车位线周围进行清理工作，清除可能存在的漏涂、溅漆等问题。
确保车位线施工质量的同时，保持地下停车场清洁和整齐。
地下车库汽车坡道施工方案
地下车库汽车坡道结构施工方案1.1施工工艺流程基础垫层浇筑→定位放线→绑扎底板钢筋及墙体插筋→浇筑底板混凝土→地下墙体定位放线→地下墙体钢筋绑扎→地下坡道定位放线→地下墙体及坡道模板安装→浇筑混凝土→地上层墙体定位放线→地上墙体钢筋绑扎→地上墙体及坡道模板安装→坡道绑扎钢筋→浇筑混凝土。
1.2 模板设计与安装1.2.1 模板材料的选择整个车道的模板属于异型模板，内外圆筒模板为圆弧面，坡道为螺旋面，要保证混凝土面坡度和墙体弧度平滑，结合现场实际情况，采用覆膜多层板，其表面光洁度高、易于弯曲、加工十分方便，内外筒模板均使用15mm厚覆膜多层板，模板有次龙骨、主龙骨。
次龙骨采用50mm×100mm木方间距小于200mm布置。
横向龙骨为主龙骨，弧形坡道采用2根Ⅲ级φ22钢筋，垂直间距600mm，接头处搭接焊接。
背楞两根φ48×3.5厚钢管，设置φ16穿墙对拉螺栓加固，穿墙螺栓中间加止水片。
墙体模板设计如下图所示：圆筒墙体模板设计示意图圆筒墙体与螺旋坡道板相交处模板设计示意图1.2.2模板支撑系统设计安装（1）坡道板模板支撑坡道板采用碗扣架作支撑，按螺旋坡道的标高和坡度支设碗扣架的立杆、水平杆和可调U 托，在内外圆筒之间架设一个圆形支撑体系，在U托上沿径向放置主龙骨（100×100木方），在主龙骨上沿坡度方向安放次龙骨（50×100木方），次龙骨方向可根据坡度调整。
如图4所示：次龙骨（×木方）主龙骨（×木方）覆膜多层板坡道板模板支撑示意图（2）墙体模板支撑系统在螺旋坡道板和结构板上事先预埋钢筋与板钢筋焊接牢固。
内外圆筒的坡道侧模板加三道斜撑，在根部加两道水平顶撑，纵向、竖向间距1200mm，水平顶撑中间与斜撑用扣件连接。
1.2.3墙面平整度控制要保证墙面的平整度，必须保证墙截面尺寸、垂直度和模板接缝质量。
在圆弧墙钢筋上设置顶模棍，间距1200mm梅花布置，其根部须在模板安装前加焊Φ14钢筋限位，以确保墙位置和截面尺寸正确。
