墙钢筋计算公式图解
剪力墙钢筋计算
第一章：剪力墙钢筋在计算剪力墙钢筋时，需要考虑以下几个问题：（图1） 1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
剪力墙墙梁墙柱墙身钢筋水平筋拉 筋垂直筋洞口下方端 柱连 梁洞口上方暗 柱暗 梁楼层连梁顶层连梁中间层－变截面基础层－插筋暗 柱端 柱顶层－锚固外侧筋内侧筋洞口箍筋纵筋暗撑加强筋双洞口连梁跨层连梁第一节：暗柱1.1、总公式1)、帮扎连接:弯折长度(a)+竖直长度(h1)+基础外露长度+n(1.2Lae+层高)--板厚+锚固长 度Lae2)、机械连接:弯折长度(a)+竖直长度(h1)+n 层高--板厚+锚固长度Lae 1.2、分公式1)、帮扎连接: 基础层插筋=弯折长度(a)+竖直长度(h1)+基础外露长度+搭接长度1.2Lae 中间层纵筋=中间层高+搭接长度1.2Lae 顶层纵筋=顶层层高--板厚+锚固长度Lae2)、机械连接: 基础层插筋=弯折长度(a)+竖直长度(h1)+基础外露长度500 中间层纵筋=中间层高顶层纵筋=顶层层高--非连接区长度500--板厚+锚固长度Lae 1.3、变截面情况（以A 、B 层为例）1)、当c/(板厚++水平间距)<1/6时，，符合如图c 种情况 A 层情况：帮扎连接：外(内)侧纵筋长度=A 层高+斜度伸长值--板厚--水平间距+搭接长度1.2Lae机械连接：外(内)侧纵筋长度=A 层高-A 层非连接区500--板厚--水平间距+斜长+搭接长度1.2Lae B 层情况：帮扎连接：垂直纵向筋=B 层层高+搭接长度1.2Lae机械连接：垂直纵向筋=B层层高-B层非连接区500+上一层非连接区5002)、当c/(板厚+水平间距)>=1/6时，符合如图a、b两种情况①、如图a这种形式A层情况：帮扎连接：外侧垂直钢筋=A层高+搭接长度1.2Lae(外测纵筋)内侧垂直钢筋=A层高-板厚+锚固长度Lae(内侧纵筋)机械连接：&说明：若是A、B两层都是焊接（或机械连接）情况时外侧垂直钢筋=A层高-A层非连接区500+B层非连接区500(外测纵筋)内侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae(内侧纵筋)若是A层为焊接（或机械连接），B层为帮扎连接时外侧垂直钢筋=A层高-A层非连接区500+搭接长度1.2Lae(外测纵筋)内侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae(内侧纵筋)若是A层为帮扎连接，B层为焊接（或机械连接）时B层情况：帮扎连接：变截面插筋=1.5Lae（锚固长度）+搭接长度1.2Lae垂直纵向筋=B层层高+搭接长度1.2Lae机械连接：变截面插筋=1.5Lae（锚固长度）+B层非连接区500垂直纵向筋=B层层高-B层非连接区500+上一层非连接区500②、如图b这种形式A层情况：帮扎连接：外（内）侧垂直钢筋=A层高-板厚+锚固长度Lae机械连接：&说明：若是A、B两层都是焊接（或机械连接）情况时外（内）侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae若是A层为焊接（或机械连接），B层为帮扎连接时外（内）侧垂直钢筋=A层高-A层非连接区500-板厚+锚固长度Lae若是A层为帮扎连接，B层为焊接（或机械连接）时B层情况：帮扎连接：变截面插筋=1.5Lae（锚固长度）+搭接长度1.2Lae垂直纵向筋=B层层高+搭接长度1.2Lae机械连接：变截面插筋=1.5Lae（锚固长度）+B层非连接区500垂直纵向筋=B层层高-B层非连接区500+上一层非连接区5001.4、箍筋长度=(宽度--2*保护层)*2+(高度--2*保护层)*2+8d+1.9d*2+max{10d,75mm}*2根数计算表层数连接情况计算式基础层(基础高度--基础保护层)/500（基础上下不布置箍筋要减“1”，基础层上下布置箍筋要加“1”，基础层上或下端布置箍筋不加也不减）底、中、顶层帮扎连接加密区根数[(1.2Lae*2+0.3Lae--50)/间距(5d且<=100)+1]+非加密区根数[（层高-搭接范围）/间距]机械连接(层高--50)/间距+11.5、拉筋1)、同时构住主筋和箍筋:L=(h--2c)+4d+1.9d*2+max{10d,75mm}*22)、只构住主筋:L=(h--2c)+2d+1.9d*2+max{10d,75mm}*23)、根数计算帮扎连接：基础层n=[(基础高度--基础保护层)/500]（基础上下不布置箍筋要减“1”，基础层上下布置箍筋要加“1”，基础层上或下端布置箍筋不加也不减）*每排拉筋个数底、中、顶层n=[(1.2Lae*2+0.3Lae--50)/间距(5d且<=100)+1+(层高-2.7Lae)/箍筋间距]*每排拉筋个数机械连接：[(层高-50)/箍筋间距+1]*每排拉筋个数第二节：连梁2.1、墙端部洞口处底、中、顶层纵筋L=max{Lae,0.4Lae+15d,支座宽--保护层+15d}+窗洞宽+max{Lae,600}中间层箍筋根数n=(洞口宽--2*50)/箍筋间距+1顶层箍筋根数n={[(左锚固长度--100)/间距150+1]+[(洞口宽--2*50)/间距+1]+[(右锚固长度--100)/间距150+1]}2.2、墙中部洞口单跨连梁底、中、顶层纵筋L=max{Lae,600}+窗洞口宽+max{Lae,600}中间层箍筋根数n=(洞口宽--2*50)/箍筋间距+1顶层箍筋根数n={[(左锚固长度--100)/间距150+1]+[(洞口宽--2*50)/间距+1]+[(右锚固长度--100)/间距150+1]}2.3、墙中部双洞口连梁(双跨)底、中、顶层纵筋L=max{Lae,600}+两洞口宽合计+窗间墙宽+max{Lae,600}中间层箍筋根数n=[(洞口宽a--2*50)/间距+1]+[(洞口宽b--2*50)/间距+1]顶层箍筋根数n={[(左锚固长度--100)/间距150+1]+[(洞口总宽+窗间墙--2*50)/间距+1]+[(右锚固长度--100)/间距150+1]}1)、连梁里拉筋直径的规定:①设计未注写时,侧面构造同剪力墙水平分部筋②拉筋直径:当梁宽<=350时为6mm,当梁宽>350时为8mm,拉筋的间距为两倍箍筋间距、竖向沿水平筋隔一拉一2)、拉筋根数的计算①连梁里排数的计算=[(连梁高-2*保护层)/水平筋间距+1](取整)/2②每排拉筋根数计算=(连梁净宽-2*50)/连梁箍筋间距的2倍+1③连梁里拉筋的总根数=①*②第三节：剪力墙3.1、基础层:插筋=弯折长度(a)+竖直长度(h1)+搭接长度1.2Lae根数n=[(剪力墙净长-插筋间距)/插筋间距+1]*排数水平筋:①连续通过:外测L=墙外测长度-2*墙保护层内测L=墙外测长度-2*保护层+弯折15d②水平外测筋相互搭接:外测L=墙外测长度-2*墙保护层+0.65Lae*2内测L=墙外测长度-2*保护层+弯折15d③根数n=[(基础高度-基础保护层)/间距+1]*排数拉筋: ①长度L=(b-2c)*2+4d+1.9d*2+max{10d,75mm}*2②根数n=[(墙净长-竖向筋间距)/拉筋间距+1]*基础水平筋排数钢筋部位及其名称计算公式说明附图基础插筋（基础平板中）当筏板基础≤2000mm时：基础插筋长度＝（基础高度-保护层）h1+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0)04G101－3P45墙插筋构造一弯折长度a与框架注相同图1当筏板基础＞2000mm时：基础插筋长度＝基础高度/2-保护层+基础弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0)04G101－3P45墙插筋构造二图2基础插筋（基础主梁中）当基础梁底与基础板底一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接 04G101－3P32墙竖向钢筋插筋构造 注：如采用焊接时，搭接长度为0图3当基础梁顶与基础板顶一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接图4图1 图2图3 图43.2、中间层:垂直筋=中间层高+1.2Lae(当遇到洞口时弯折15d)根数=[(剪力墙净长-竖向筋间距)/竖向筋间距+1]*竖向筋排数水平筋计算表筋号位置长度计算根数内侧墙外测长度-2c+弯折15d*2 (层高-离地高度-窗高-保护层)/间距1号筋外测墙外测长度-2c+15d (层高-离地高度-窗高-保护层)/间距内测图示长度-2*保护层+15d*2 (窗高+离地高度-门高)间距2号筋外测图示长度-2*保护层+15d (窗高+离地高度-门高)间距内测图示长度-2*保护层+15d*2 (门高-间距/2)/间距+1 3号筋外测图示长度-2*保护层+15d (门高-间距/2)/间距+1内测图示长度-2*保护层+15d*2 (离地高度-间距/2-保护层)/间距4号筋外测图示长度-2*保护层+15d (离地高度-间距/2-保护层)/间距拉筋根数:(墙总面积-门洞面积-窗洞面积-窗下面积-连梁-暗柱)/间距*间距即墙净面积/间距*间距3.3、顶层垂直筋=层高-板厚+锚固长度Lae根数=[(剪力墙净长-垂直筋间距)/垂直筋间距+1]*排数水平筋、拉筋同中间层算法钢筋部位及其名称计算公式说明附图墙梁侧面纵筋和拉筋当设计未注写时，侧面构造纵筋同剪力墙水平分布筋；03G101-1P51当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应≤200；当跨高比≤2.5时，侧面构造纵筋的面积配筋率应≥0.3%。
各类钢筋设计长度计算公式
各类钢筋设计长度计算公式L——构件长度b——保护层厚度d——钢筋直径x——设计图示锚固长度等H——构件高度B——构件宽度注：端部90度弯折的量度差值(1.75d)在预算中未减，是因为量小不重要。
1、直钢筋：（1）端部弯半圆钩：设计长度=L-2b+2*6.25d（2）端部斜钩：设计长度=L-2b+2*4.9d（3）端部直钩：设计长度=L-2b+2*3.5d（4）、端部弯折：设计长度=L-2b+2x2、弯起钢筋：（1）双弯起钢筋端部带半圆钩：设计长度=L-2b+2*(H-2b)*tg(α/2)+2*6.25d= L-2b+2*(H-2b)*tg(α/2)+12.5d（2）双弯起钢筋端部带弯折及半圆钩：设计长度=L-2b+2*(H-2b)*tg(α/2)+2*(x+6.25d)（3）双弯起钢筋端部带弯折：设计长度=L-2b+2*(H-2b)*tg(α/2)+2x（4）单弯起钢筋端部带半圆钩：设计长度=L-2b+(H-2b)*tg(α/2)+2*6.25d3、箍筋：（1）单箍方形或矩形：设计长度=2*（H+B）-8b+8d+2*6.9d-3*1.75d=2*（H+B）-8b+17d (无抗震要求)设计长度=2*（H+B）-8b+8d+2*11.9d-3*1.75d=2*（H+B）-8b+27d (有抗震要求)（2）双箍方形（多用于柱中）：外箍设计长度=2*（H+B）-8b+8d+2*6.9d-3*1.75d=2*（H+B）-8b+17d (无抗震要求)外箍设计长度=2*（H+B）-8b+8d+2*11.9d-3*1.75d=2*（H+B）-8b+27d (有抗震要求)内箍设计长度=[（B-2b）* /2]*4+17d (无抗震要求)=[（B-2b）* /2]*4+27d (有抗震要求)（3）双箍矩形：每组（对）箍设计长度=（H-2b）*4+(B-2b+B`)*2+17d (无抗震要求)=（H-2b）*4+(B-2b+B`)*2+27d (有抗震要求) (4）三角箍（多用于有梁板）：设计长度=（B-2b）+ +17d (无抗震要求)=（B-2b）+ +27d (有抗震要求)(5）S型箍（拉筋）：设计长度=（B-2b）+17d (无抗震要求)=（B-2b）+27d (有抗震要求)（6）箍筋数量：n=(L-2b)/a+1a为箍筋间距，S箍间距为2a（7）螺旋箍：设计长度=N* +17d (无抗震要求)=N* +27d (有抗震要求)N——螺线圈数=（L-2b）/P，P——螺线间距，D——构件直径箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系，两端不一定长度相等箍筋计算按照净跨—50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题，也就是谁时谁的支座的问题基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。
墙钢筋工程量计算
第五节 墙钢筋工程量计算
三、剪力墙的标注
（1）墙身列表注写 ①由墙身代号(Q)、序号(XX)以及墙身配置的水平与竖
向分布筋的排数(X排)组成，即：QXX(X排)。
注：编号时，如仅仅墙厚与定位轴线的关系不同或者墙 身长度不同时，也可以编为同一个编号。
列表注写的墙身符号
（1）墙身列表注写 ②墙身列表中注写的内容
水平钢筋根数＝[（层高－间距）/间距+1]*排数（暗梁、连梁墙身水平筋照设）
B、外侧钢筋不连续通过:转角设搭接L1
11G101-68
03G101-47
第四节 板钢筋工程量计算
②端部有暗柱 A、外侧钢筋连续通过 外侧钢筋长度＝墙长-保护层 （端部时应加弯折） 内侧钢筋＝墙长-保护层+弯折（15d/个）
剪力墙的注写有两种方式，列表注写和截面注写方式 剪力墙平面布置图可按结构标准层采用适当比例单独 绘制。 当剪力墙比较简单且采用列表注写方法时也可与柱平 面布置图合并绘制。 在剪力墙平法施工图中，应按规定注明各结构层的楼 面标高、结构层高及相应的结构层号。
剪力墙列表注写
剪力墙列表注写
剪力墙截面注写
水平钢筋根数＝[（层高－间距）/间距+1]*排数（暗梁、连梁墙身水平筋照设）
11G101-68
11G101-68
第四节 板钢筋工程量计算
②端部有暗柱 B、外侧钢筋不连续通过:转角设搭接LaE/L1
外侧钢筋长度＝墙净长+L1
11G101-68
00G101
第四节 板钢筋工程量计算
①端部无暗柱(实例）
约束力小，变形较大，在各个抗震等级（除 底层加强部位），均可选用约束边缘构件， 但是具体选用哪一种，由设计人员决定
完整的钢筋计算公式全集详细教程
技术
下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座保护层）+（h-保护层*2）/2或15d（上部无连接时候） Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc
信念
下部非贯通筋（中间跨）＝ max（1/3 Lo左， 1/3 Lo右）*2
6
基础梁箍筋长度（梁不外伸）
技术
信念
大箍筋长度＝[（h-保护层*2）+（b-保护层 *2）]*2+1.9d*2+max(10d,75mm)*2+8d
19
顶层角柱主筋长度
技术 比角柱多一面1号筋 比角柱多一面2号筋 剩余的全是4号筋
信念
20
单箍筋长度计算
同时勾住主筋和箍筋
技术
信念
4号箍筋长度 ＝（h-保护层*2+d*2+d*2）+1.9d*2+max （10d，75mm）*2
21
单箍筋长度计算
只勾住主筋
技术
信念
4号箍筋长度 ＝（h-保护层*2+d*2）+1.9d*2+max （10d，75mm）*2
信念
非＝（净跨长-左加 密区-右加密区）/ 非加密间距-1
总根数＝加密*2+ 非加密
73
屋面梁
技术
信念
边支座上部钢筋锚入梁底
74
板
技术
信念
板的平法标注
75
板底筋长度
技术
信念
钢筋长度＝净跨+伸进长度*2+6.25d*2
76
板
技术
钢筋长度＝净跨+伸进长度*2
信念
伸进长度＝按上图计算

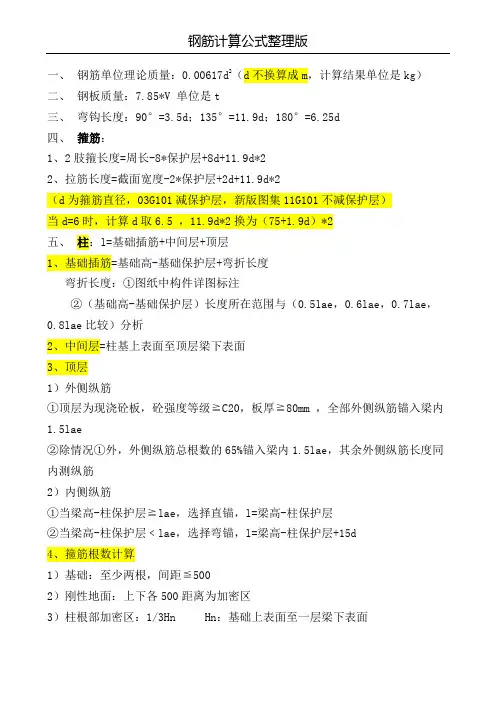

钢筋计算公式整理
一、钢筋单位理论质量：0.00617d2（d不换算成m，计算结果单位是kg）二、钢板质量：7.85*V 单位是t三、弯钩长度：90°=3.5d；135°=11.9d；180°=6.25d四、箍筋：1、2肢箍长度=周长-8*保护层+8d+11.9d*22、拉筋长度=截面宽度-2*保护层+2d+11.9d*2（d为箍筋直径，03G101减保护层，新版图集11G101不减保护层）当d=6时，计算d取6.5 ，11.9d*2换为（75+1.9d）*2五、柱：l=基础插筋+中间层+顶层1、基础插筋=基础高-基础保护层+弯折长度弯折长度：①图纸中构件详图标注②（基础高-基础保护层）长度所在范围与（0.5lae，0.6lae，0.7lae，0.8lae比较）分析2、中间层=柱基上表面至顶层梁下表面3、顶层1）外侧纵筋①顶层为现浇砼板，砼强度等级≧C20，板厚≧80mm ，全部外侧纵筋锚入梁内1.5lae②除情况①外，外侧纵筋总根数的65%锚入梁内1.5lae，其余外侧纵筋长度同内测纵筋2）内侧纵筋①当梁高-柱保护层≧lae，选择直锚，l=梁高-柱保护层②当梁高-柱保护层﹤lae，选择弯锚，l=梁高-柱保护层+15d4、箍筋根数计算1）基础：至少两根，间距≦5002）刚性地面：上下各500距离为加密区3）柱根部加密区：1/3Hn Hn：基础上表面至一层梁下表面4）柱与梁连接加密区：max=（柱长边尺寸，1/6Hn，500） Hn：本层楼板上表面至本层梁下表面加密区根数=加密区长度/加密区间距（向上取整）+1 （加密区分段计算）非加密区根数=（柱总长-加密区总长度）/非加密区间距（向上取整）-1总根数=加密区根数+非加密区根数+基础箍筋根数六、框架梁1、上（下）部贯通筋长度＝通跨净跨长＋左右端支座锚固值2、端支座负筋1）第一排=Ln/3＋端支座锚固 2）第二排=Ln/4＋端支座锚固（Ln为单跨梁净跨长）3、中间支座负筋1)第一排=Ln/3*2+支座宽 2)第二排=Ln/4*2＋支座宽 (Ln为相邻梁跨最大值) 支座锚固：①支座宽-柱保护层≥Lae，直锚=max(lae,0.5hc+5d) hc为柱宽②支座宽﹤Lae，弯锚=柱宽-保护层+15d4、架立筋=单梁净跨长-1/3左支座Ln-1/3右支座Ln+2*0.155、构造腰筋=单梁净跨长+15d*26、抗扭钢筋=单梁净跨长+lae*27、拉筋：每两根侧面纵筋设置一道拉筋，当梁宽≦350时，去直径6钢筋，当梁宽＞350时，取直径8钢筋，拉筋间距为梁中非加密区箍筋间距的2倍根数=（（单梁净跨长-0.05*2）/非加密箍筋间距2倍+1）*排数8、吊筋=次梁宽+0.05*2+（（主梁高-2保护层）/sin45°或sin60°）*2+20d*21）主梁高≧800时，取60° 2）主梁高﹤800时，取45°有吊筋时有附加箍筋，但有附加箍筋时未必有吊筋8、箍筋根数1）抗震等级为一级，箍筋加密区=max（2hb，500）2）抗震等级为二至四级，箍筋加密区=max(1.5hb，500) 其中hb为梁高单跨加密区根数=（加密区长度-0.05）/加密区间距+1单跨非加密区根数=（单梁净跨长-左加密区-右加密区）/非加密区间距-1总根数=加密区根数+非加密区根数+附加箍筋（没有则不加）七、非框架梁与框架梁不同之处：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
钢筋计算弯钩、构造要求、钢筋计算详细方法图解(图文并茂)
≤C20
C25~C4 5
≥C50
≤C20
梁
C25~C4 5
≥C50
≤C20
柱
C25~C4 5
≥C50
室内正常 环境
20
15
15 30
25
25 30
30
30
非寒冷地 区露天环 -
境
20 20 -
30 30 -
30 30
二、钢筋弯钩增加长度
• 1、含义——钢筋弯钩增加长度是指为增加钢筋 和混凝土的握裹力，在钢筋端部作弯钩时，弯钩 相对于钢筋平直部分外包尺寸增加的长度。
1、单根直钢筋长度计算公式： 钢筋长度=构件长度-2×端部保护层厚度 +2×端部弯钩增加长度
构件长度
2、箍筋长度：
①梁柱箍筋长度＝构件截面周长－0.05m ②箍筋长度＝构件截面周长-8*保护层厚＋4*箍筋直径＋2*钩长 ＝ (a-2c+2d)*2+(b-2c+2d)*2+14d(24d)
箍筋
架立筋
C35
≥C40
种 类
d≤ 25
d＞ 25
d≤ 25
d＞ 25
d≤ 25
d＞ 25
d≤ 25
d＞ 25
d≤ 2量主要计算规则
一、钢筋工程量：钢筋定额工作内容包括钢筋除锈，制作，绑扎， 接头，看护钢筋，材料的超运距用工。
按以下规定计算：
(一)钢筋工程，应区别现浇、预制构件，不同钢种和规格；计算 时分别按设计长度乘单位理论重量，以吨计算。钢筋电渣压力焊接、 套筒挤压等接头，以个计算。
柱角部附加筋
6、节点高度 7、搭接形式
柱
中
钢
箍筋加密区
钢筋长度计算公式及方法
钢筋长度计算公式钢筋重量=钢筋长度*根数*理论重量（0.00617）钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础<=2000mm时，基础插筋长度=基础层层高-保护层+基础弯钩a+基础纵筋外露长度Hn/3+与上层钢筋搭接长度及搭接错开区（1/3搭接长度(lle)，套丝错开区35d）筏板基础>2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯钩a+基础纵筋外露长度Hn/3+与上层钢筋搭接长度及搭接错开区（1/3搭接长度，套丝错开区35d）地下室：柱纵筋长度=地下室层高-本层净高hn/3+首层楼层净高hn/3+首层钢筋搭接长度首层：柱纵筋长度=首层层高-首层净高hn/3+max（二层净高hn/6，500，柱截面边长尺寸（圆柱直径））+与二层层钢筋搭接长度中间层：柱纵筋长度=二层层高-max（二层净高hn/6，500，柱截面边长尺寸（圆柱直径））+max（三层净高hn/6，500，柱截面边长尺寸（圆柱直径）+与三层钢筋搭接长度顶层：角筋外侧钢筋长度=顶层层高-max（本层净高hn/6，500，柱截面边长尺寸（圆柱直径））-梁高+1.5lae（锚固）内侧钢筋长度=顶层层高-max（本层净高hn/6，500，柱截面边长尺寸（圆柱直径））-梁高+1.2lae（锚固）Lae取值：当柱纵筋伸入梁内的直径长<lae时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长>=lae时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层.粱钢筋公式上部通长筋：长度=净跨长+左支座锚固+右支座锚固当hc-保护层（直锚长度）>=lae时，取max（lae，0.5hc+5d）当hc-保护层（直锚长度）<lae时，必须弯锚算法1：hc-保护层+15d，算法2：取0.4lae+15d算法3：max（lae，hc-保护层+15d）算法4：max（lae，0.4lae+15d）左，右支座负筋第一排长度：左，右支座锚固+净跨长/3第二排长度：左，右支座锚固+净跨长/4中间支座负筋上排长度=2*净跨长/3+支座宽下排长度=2*净跨长/4+支座宽（注：净跨长为左右较长的跨）架立钢筋长度=净跨-左负筋伸入长度-右负筋伸入长度+150*2注：当贯通筋和架立筋同时存在时，搭接值取150mm构造筋长度=净跨长+2*150抗扭筋长度=净跨长+2*锚固长度拉筋长度=梁宽-2*保护层+2*1.9d+max（10d，75mm）*2根数=【（净跨长-50*2）/非加密间距*2+1】*排数注：当梁宽<=350时，拉筋6mm，当梁宽>350时，拉筋8mm,拉筋间距为非加密间距*2，上下两排应错开设置下部钢筋下部通长钢筋长度=净跨长+左支座锚固+右支座锚固下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长箍筋长度=（梁宽-2*保护层+梁高-2*保护层）*2+1.9d*2+max(10d,75mm)*2根数=2*【（加密区长度-50）/加密区间距+1】+【（加密区长度-50）/加密区间距-1】注：当结构为一级抗震时，加密区长度max（2*梁高，500）当结构为2至4级抗震时，加密区长度max（1.5*梁高，500）吊筋长度=2*锚固+2*斜段长度+次粱宽+2*50斜段角度：高度主梁高>800 a为60度主梁高<=800 a为45度板底筋长度=净长+max(支座宽/2，5d）+2*6.25d（一级钢）+搭接根数=（净长-2*50）/板间距+1剪力墙钢筋计算暗柱钢筋计算纵筋长度计算：中间层长度=层高+1.2lae（绑扎）长度=层高-500+500（套丝）顶层绑扎长度=层高-500-板厚+lae套丝长度=层高-500-板厚+lae箍筋计算：（柱长+柱宽-4*保护层）*2+2*11.9d+8d拉筋长度;墙厚-2*保护层+2d+1.9d*2+max（75，10d）*2墙身水平钢筋（墙端为暗柱）外侧钢筋=墙长-保护层；外侧钢筋=墙长-保护层+0.65lae(不连续通过时）内侧钢筋=墙长-保护层+15d墙身水平钢筋（墙端为端柱）外侧钢筋=墙长-保护层；内侧钢筋=墙长+锚固长度墙身纵筋计算基础插筋=弯折长度a+锚固长度+搭接长度1.2lae或非链接区500中间层=层高+搭接长度1.2lae或非链接区500顶层=层高-板厚+锚固柱搭接率25%取1.2；50%取1.4剪力墙搭接为>=1.2laeLae=r*Labe(r一二级抗震取1.15，三级取1.05）柱搭接加密间距为5d（d为纵向受力钢筋直径）N是受扭筋的意思G是构造筋的意思（N为lae，G为15d）。
剪力墙钢筋计算
剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
（图18）一、墙身竖向筋计算钢筋部位及其名称计算公式说明附图基础插筋（基础平板中）当筏板基础≤2000mm时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0) 04G101－3P45墙插筋构造一弯折长度a与框架注相同图19当筏板基础＞2000mm时：基础插筋长度＝基础高度/2-保护层+基础弯折a++伸出基础顶面外露长度+与上层钢筋连接(如采用焊接时，搭接长度为0) 04G101－3P45墙插筋构造二图20基础插筋（基础主梁中）当基础梁底与基础板底一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接04G101－3P32墙竖向钢筋插筋构造注：如采用焊接时，搭接长度为0 图21当基础梁顶与基础板顶一平时：基础插筋长度＝基础高度-保护层+基础底部弯折a+伸出基础顶面外露长度+与上层钢筋连接图22（图19）（图20）（图21）（图22）钢筋部位及其名称计算公式说明附图中间层竖向钢筋长度＝层高－露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接04G101-3P48注：如采用焊接时，搭接长度为0 图24图25（图24）（图25）钢筋部位及其名称计算公式说明附图顶层竖向钢筋长度＝层高－露出本层的高度－板厚+锚固lae(la) 04G101-3P48 图26（图26）二、墙身水平筋计算钢筋部位及其名称计算公式说明附图内侧钢筋长度＝墙长－保护层+15d－保护层+15d 03G101-1P47剪力墙钢筋配置若多于两排，中间排水平筋端部构造同内侧钢筋(03G101-1P47注5) 图27外侧钢筋外侧钢筋连续通过，则水平筋伸至墙对边，长度＝墙长－2*保护层03G101-1P47根数基础层：在基础部位布置间距小于等于500且不小于两道水平分布筋与拉筋04G101-3P32、45 楼层：(层高－水平分布筋间距)/间距+1 03G101-1P47（图27）三、墙身拉筋计算钢筋部位及其名称计算公式说明附图拉筋长度＝墙厚－2*保护层+max(75+1.9d，11.9d)*2+2d 04G101-3P48 图28根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距) 当剪力墙竖向钢筋为多排布置时，拉筋的个数与剪力墙竖向钢筋的排数无关。
