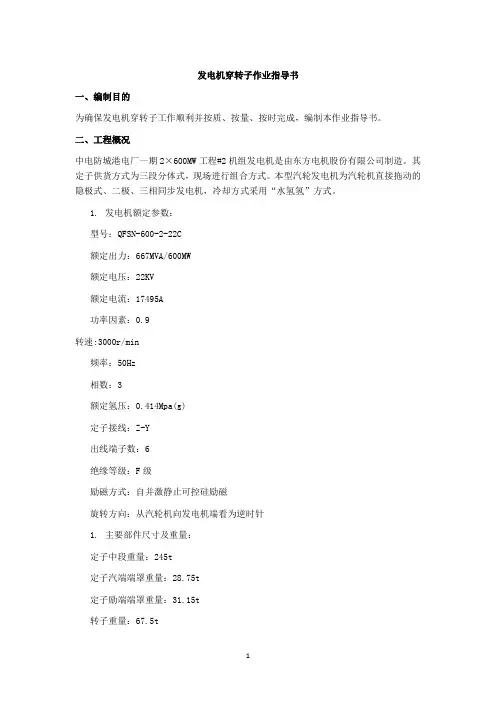

发电机穿转子作业指导书
发电机穿转子作业指导书一、编制目的为确保发电机穿转子工作顺利并按质、按量、按时完成，编制本作业指导书。
二、工程概况中电防城港电厂一期2×600MW工程#2机组发电机是由东方电机股份有限公司制造。
其定子供货方式为三段分体式，现场进行组合方式。
本型汽轮发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机，冷却方式采用“水氢氢”方式。
1.发电机额定参数：型号：QFSN-600-2-22C额定出力：667MVA/600MW额定电压：22KV额定电流：17495A功率因素：0.9转速:3000r/min频率：50Hz相数：3额定氢压：0.414Mpa(g)定子接线：Z-Y出线端子数：6绝缘等级：F级励磁方式：自并激静止可控硅励磁旋转方向：从汽轮机向发电机端看为逆时针1.主要部件尺寸及重量：定子中段重量：245t定子汽端端罩重量：28.75t定子励端端罩重量：31.15t转子重量：67.5t发电机总重量：450t三、编制依据1、东方电机股份有限公司汽轮发电机图纸、说明书等技术文件2、《火电施工质量检验及评定标准》汽机篇（1998年版）3、《电力建设施工及验收技术规范》汽机机组篇（DL5011-92）4、《电力建设安全工作规程》（DL5009.1-2002）四、作业条件及准备要求1、作业条件（1）发电机定子初步安装到位；（2）定子绕组气压试验合格；（3）轴承检查合格；（4）相关电气检查对转子进行通风试验合格；（5）测量定子铁芯的实际长度及其中心至端面的距离并作记录；（6）测量转子护环两端的长度及其中心至联轴器端面距离并作记录；（7）汽机房80/20吨行车安全性能良好；（8）检查核实各专用吊装工具的可用性；（9）检查转子轴颈、联轴器法兰面、集电环表面、护环表面应完好无损，平衡块和平衡螺钉应可靠锁紧；（10）取下定子气隙挡风板装配的双头螺栓螺纹保护盖帽，将螺栓的螺纹部分清理干净；（11）核实定子机座、铁心、定子绕组及连接线均清洁、无异物、无损伤；2、机具准备发电机零部件的吊装使用的汽机房内80/20t行车为主吊机械，另配置如下机械、设备和检验、测量器具：五、作业人员的职责分工和权限总指挥：负责组织协调整个作业过程中施工及安全文明施工管理，组织辩识、评价施工过程危险因素和环境因素，制定防护措施并实施。
风力发电机组更换发电机作业指导书
风力发电机组更换发电机作业指导书1 目的1.1保证风机发电机更换符合技术要求和文明生产管理标准。
更换全过程无不安全情况发生，更换后的设备能安全、可靠、经济地运行。
1.2 为所有参加本项目的工作人员确定必须遵循的工作程序。
2 范围本作业指导书适用于V52风电机组更换发电机作业。
3 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
DL408-91 电业安全工作规程 DL796-2001 风力发电厂安全规程 DL/T 797-2001 风力发电场检修规程 V52-850KW LT 电气手册(1) V52-850KW LT 电气手册(2) V52-850KW LT 机械手册(1)4 职责4.1 作业负责人职责：4.1.1 履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该作业的安全、质量管理。
4.1.2 负责办理工作票或缺陷处理联系单。
4.1.3 负责设备、检修工器具质量验证。
4.1.4 负责备品备件和材料的质量验证、复核。
4.1.5 负责指定专门人员做好记录，确保记录真实、准确、工整。
4.1.6 负责作业项目的自检并签证，对本项目的安全、质量负责。
4.2 监护人职责：4.2.1 监护人负责按《电业安全工作规程》和《风力发电场安全规程》的要求对参加作业的每位成员的安全进行监督。
4.3 其他工作人员职责：4.3.1 履行《电业安全工作规程》和《风力发电厂安全规程》规定的工作班成员安全职责。
4.3.2 依据相关规定、规程、标准进行设备检修，且符合质量控制标准。
4.3.3 在工作负责人的领导下，负责按工作程序进行工作。
5 人员要求16 更换前准备6.1 准备工作安排6.2 备品备件6.3 工器具26.4 材料6.5赛罕坝风电场风机更换发电机作业定臵图及围栏图36.8 人员分工 47风机发电机更换作业工作流程：8 作业程序及作业标准8.1 吊装前准备工作：1、拆除发电机部定子和转子的接线；拆除发电机温度传感器的接线；拆除转子接线盒处滑环温度传感器、加热元件和通风机的接线。
QFSN-330-2-20B发电机作业指导书
检修作业指导书作业项目：QFSN-330-2-20B型发电机大修作业日期：批准：审核：编制：目次1.目的 (1)2.适用范围及设备概述 (1)3.职责 (1)4.人员资质及配备 (1)5.检修内容 (2)6.质量标准 (2)7.引用文件 (3)8.监视和测量装置汇总表 (4)9.设备和工器具明细表 (4)10.备品备件及材料明细表 (4)11.作业过程 (5)12.检修记录 (12)13.技术记录 (12)14.备品备件及材料使用消耗记录 (12)15.验收合格证和验收卡 (12)一．目的1.1规范QFSN-330-2-20B型发电机检修行为，确保QFSN-330-2-20B型发电机检修质量符合规定要求。
1.2本检修作业程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
二．适用范围适用于西固热电公司QFSN-330-2-20B型发电机大修工作。
三．职责3.1工作负责人职责：3.1.1履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该检修工作的安全、质量管理。
3.1.2负责办理工作票。
3.1.3负责设备、检修工器具质量验证。
3.1.4负责备品备件和材料的质量验证、复核。
3.1.5负责指定专门人员做好记录，确保记录真实、准确、工整。
3.1.6负责检修项目的自检并签证，对本项目的安全、质量负责。
3.1.7及时提出验收（验证），分部试运申请。
3.1.8及时组织工作班成员消除试运过程中暴露的缺陷。
3.2安全监护人职责：3.2.1 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。
3.2.2 履行大唐兰州西固热电有限责任公司《工作票安全监护人制度》规定的职责和权力。
3.3其他工作人员职责：3.3.1履行《电业安全工作规程》规定的工作班成员安全职责。
3.3.2依据公司质量控制的有关规定、规程、标准进行设备检修，且符合质量控制标准。
3.3.3在工作负责人的领导下，负责按工作程序进行工作。
发电机引出线安装作业指导书
1 合用范围本作业指导书合用************1号机组工程电机电气与引出线设备安装。
共箱母线、封闭母线、交流励磁母线、直流励磁母线旳安装。
2 编制根据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）500KV架空电力线路施工及验收规范》（GBJ233-90）2.3《110KV~2.4《电气装置安装工程质量检查及评估规程》（DL/T5161.15161.17—）~2.5**电力设计院设计《发电机小室布置及封闭母线安装》（D-0301）2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》（D-0303A）2.7《电力建设安全工作规程》DL5009.1-2.8《电力建设安全工作规程》(火力发电厂部分) （DL-5009.1-92）2.9《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》（GB148-90）3 工程概况及重要工作量3.1工程概况***电厂一期（2×600MW）1号机组工程旳发电机采用QFSN-600-2-22C型发电机。
发电机旳制造厂为东方电机股份有限企业。
共箱母线、封闭母线、励磁母线均由北京电力设备总厂成套供应。
励磁系统由南京南瑞电气控制企业提供。
3.2重要工作量3.2.1封闭母线导体Φ900×15/外壳Φ1450×10 220.53m/三相导体Φ150×10/外壳Φ700×5 20.52m导体Φ150×10/外壳Φ700×5 72.54m导体Φ150×10/外壳Φ700×5 21.6m导体Φ150×10/外壳Φ700×5 20.98m导体Φ150×10/外壳Φ700×5 4.3m3.2.2共箱母线外壳880×500，10kV 320m3.2.3交流励磁母线导体4（150×10），箱体700×550 19.20m3.2.4直流励磁母线导体4（120×10），箱体700×500 25.07m3.2.5励磁变压器 3×2200MVA，Ud=8%。
QFSN-330-2-20B发电机作业指导书
检修作业指导书作业项目：QFSN-330-2-20B型发电机大修作业日期：批准：审核：编制：目次1.目的 (1)2.适用范围及设备概述 (1)3.职责 (1)4.人员资质及配备 (1)5.检修内容 (2)6.质量标准 (2)7.引用文件 (3)8.监视和测量装置汇总表 (4)9.设备和工器具明细表 (4)10.备品备件及材料明细表 (4)11.作业过程 (5)12.检修记录 (12)13.技术记录 (12)14.备品备件及材料使用消耗记录 (12)15.验收合格证和验收卡 (12)一．目的1.1规范QFSN-330-2-20B型发电机检修行为，确保QFSN-330-2-20B型发电机检修质量符合规定要求。
1.2本检修作业程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
二．适用范围适用于西固热电公司QFSN-330-2-20B型发电机大修工作。
三．职责3.1工作负责人职责：3.1.1履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该检修工作的安全、质量管理。
3.1.2负责办理工作票。
3.1.3负责设备、检修工器具质量验证。
3.1.4负责备品备件和材料的质量验证、复核。
3.1.5负责指定专门人员做好记录，确保记录真实、准确、工整。
3.1.6负责检修项目的自检并签证，对本项目的安全、质量负责。
3.1.7及时提出验收（验证），分部试运申请。
3.1.8及时组织工作班成员消除试运过程中暴露的缺陷。
3.2安全监护人职责：3.2.1 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。
3.2.2 履行大唐兰州西固热电有限责任公司《工作票安全监护人制度》规定的职责和权力。
3.3其他工作人员职责：3.3.1履行《电业安全工作规程》规定的工作班成员安全职责。
3.3.2依据公司质量控制的有关规定、规程、标准进行设备检修，且符合质量控制标准。
3.3.3在工作负责人的领导下，负责按工作程序进行工作。
发电机电气部分作业指导书
一、工程概况：本工程为安徽华电六安电厂3#机组2³660MW机组，机组采用上海电气电站设备有限公司上海发电机厂提供的汽轮发电机。
本发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机。
发电机采用水氢氢的冷却方式，即定子线圈直接水冷，定子出线氢内冷，转子线圈直接氢冷（气隙取气方式），定子铁芯氢冷。
集电环和电刷空气冷却，两集电环间设有离心式风扇。
发电机采用静止可控硅，机端变自励方式励磁。
本工程主要工作量有配合定子就位、定子出线安装、手包绝缘、配合穿转子以及励磁刷架安装。
二、编写依据：1、设计院电气部分图纸。
2、华电电厂发电机技术协议。
3、《电力建设安全健康与环境管理工作规定》[2002]。
4、工程建设标准强制性条文(电力工程部分)(电气输电工程)。
5、《电气装置安装工程旋转电机施工及验收规范》GB50170－2006。
6、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002 。
7、《电力建设安全工作规程》DL5009.1－2002。
8、上海电气电站设备有限公司上海发电机厂出厂技术文件。
三、技术数据:额定功率 660MW 功率因数 0.90定子电压 20 kV 定子电流 21169 A额定励磁电压 441 V 额定励磁电流 4493 A转速 3000 r/min 额定效率 98.97%额定频率 50 Hz 冷却方式水-氢-氢额定氢压 0.5 MPa 短路比 0.50定子运输重量 345 t转子重量 66 t四.主要工具及安全防护用具1. 10吨倒链4只，1吨倒链2个。
2. 吸尘器1台。
3. 专用无扣工作服3身、胶底布鞋3双。
4. 行灯变压器1台、灯具2套。
5. 安全防护用具若干。
6. 螺栓紧固工具2套（型号据现场需要）。
五.主要施工方案1. 发电机定子就位前，出线盒应先放在6m层发电机定子出线盒安装位置下面。
2. 定子绕组装配后做充氮气0.7MPa（表压）或水压0.75MPa（表压），试验历时8小时，要求无渗漏。
发电机电气试验作业指导书共12页
CSPC 南海石化项目发电机电气试验作业指导书G E N E R A T O R T E S T工作程序: WI-8710-8100-0062The modification records目录Contents1.0 工程概况 Gnereral introduction2.0 编制依据 References3.0 施工准备 Construction preparation4.0 主要施工机械及工具 Main machinery and tools5.0 试验项目 Test items6.0 劳动力组织 Labor force7.0 施工工序和施工方法 Construction procedure and plans8.0 工作安全分析 JSA1.0 工程概况：General introduction中国南海石化汽电联产项目共有五台发电机，其中：There are 5 generators in Steam & Power unit for CSPC Nanhai petrochemicalsproject, thereinto:燃气机组(1台) 型号：TA30-46 有功功率：42.4MW 视在功率：53MVA功率因数：0.8 电压：11±10.0%kV 额定电流：2748A频率：50HZ 转速：3000转／秒相数：3相联结方式：星型生产厂家：ALSTOMOne used for gas turbine unit：TYPE：TA30-46, Active power：42.4MW, Apparent power: 53MVA,Power factor:0.8, Rated voltage: 11±10.0%kV, Phase:3相,Rated current:2748A , Frenquency :50HZ, Rotationspeed :3000转／秒, Coupling of phase：starManufacturer：ALSTOM汽轮发电机(4台)型号：TLRI 92/26 容量：75MVA 功率因数：0.8额定电流：3936A 电压范围：+10.0-10.0% 额定电压:11kV频率：50HZ 转速：3000转／秒相数：3相联结方式：YY 生产厂家：SIEMENS AGSteam Turbine Generators（＃1－4）：TYPE：TLRI 92/26, Capacity：75MVA, Rated current: 3936A,Voltage range: 11±10.0% kV,Power factor:0.8, Phase:3相Frenquency :50HZ, Rotation speed :3000转／秒,Coupling of phase：YY Manufacturer：SIEMENS AG2.0 编制依据：References2.1 DEP 63.10.08.11 Field Commiss & Main of Elec Installations Equip.2.2 《电气装置安装工程电气设备交接试验标准（GB50150—91）》《Standard for electric equipment test of electric equipment installation engineering（GB50150—91）》2.3 《电力建设安全工作规程》DL5009.1-92《Safety work regulations of electric power construction》DL5009.1-922.4 发电机出厂技术资料 Ex-factory technique information2.5 发电机出厂试验报告 Ex-factory test report3.0 施工准备： Construction preparation3.1 发电机已运至现场就位安装，外壳接地良好，绕组引出线与地安全距离充足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京站至北京西站
地下直径线工程ZJX-2标
发电机操作作业指导书
文件编号：
拟制：王亚丽
审核：
批准：
生效日期：2008年3月1日
中国中铁隧道集团有限公司北京铁路地下直径线一工区
一、编制目的
为规范发电机的安全作业，避免由于误操作或盲目作业造成机械事故或工程事故，保障设备的正常使用和操作人员的人身安全，降低施工成本，特指定本安全作业指导书。
二、一般规定
1、操作人员应体检合格，无妨碍作业的疾病和生理缺陷，并应经过专业培训、考核合格取得有关主管部门颁发的操作证或公安部门颁发的机动车驾驶执照后，方可持证上岗。
学员应在专人指导下进行工作。
2、按章操作，严禁无证驾驶机、酒后开车。
3、严禁将机械交给其他无证人员操作。
4、操作人员必须严格遵守机械设备的有关保养规定，认真及时地做好各级保养。
正确操作，合理使用，严禁违章作业。
经常保持机械处于完好状态。
5、实行多班作业的机械，应严格执行交接班制度，认真填写交接班记录；接班的人员经检查确认无误后，方可进行工作。
6、设备应保持干净，防止驾驶员上下时滑倒。
机身保持清洁美观。
三、安全操作
1、运行前的检查
1.1机组表面及周围是否有杂物阻碍；
1.2机房进、排风通道是否畅通；
1.3水箱冷却液面是否正常；
1.4空气滤清器是否指示正常；
1.5润滑油油位是否在正常范围内；
1.6燃油阀是否打开，燃油是否已正常地供给发动机；
1.7电瓶电缆是否已连接正确；
1.8发电负载设备是否准备好，当发电机直接带负载时，启动前，必须分断空气开关。
2、机组运行
2.1预热：启动前，人员可根据环境温度决定是否对机组进行预热操作，带预热按钮的控制屏可控制发动机启动加热器进行工作，以达到预热目的。
2.2上电：将控制屏钥匙开关从“OFF”打向“ON”位置，观察到面板上仪表背景灯亮，表示控制屏已上电，同时机组燃油处于打开状态，带电子调速控制器或电喷型机组的控制器也处于工作状态。
2.3启动
a．部分机组控制屏具有怠速/全速转换开关，可根据实际的需要，选择是否怠速启动或者全速一次性启动。
通常怠速运行时间不宜超过5分钟；机组切勿长时间在怠速状态下运行。
b．按下启动按钮，持续时间最大不要超过30秒，发动机在启动马达的带动下开始启动，一旦启动成功，即可释放启动按钮，机组进入运行状态。
c．带自启动（或通讯）仪表的控制屏，机组预热、启动周期及
启动次数已由程序控制（该程序用户可设定、更改）。
d．当机组控制屏发生故障时，必须及时对其进行检修后才能开机。
2.4运行：机组进入全速运行，发电机电压、频率正常稳定后，操作人员可将发电空开合上。
机组在运行中，操作人员还应经常观察了解机组运行是否正常、控制屏仪表指示是否在正常的位置、控制屏有无预报警指示、燃油箱燃油位情况等运行参数，并定时对机组运行参数进行记录。
2.5急停：一旦操作人员发现机组出现严重故障或配电故障时，可按下控制屏急停按钮，对机组进行立即停机。
无特殊情况发生时，不能随意地通过急停按钮对机组进行停机操作。
2.6正常停机：机组正常停机前，首先将负载分离，然后将机组空载运行一定时间后（3～5分钟），让机组得到充分冷却后停机。
对于安装了停机阀的部分机组，想关断控制屏钥匙开关使机组停止的操作是无效的。
正确的停机操作，必须在控制屏上电时，按停机按钮才能使机组停止运行。
四、运行之后
机组停机后，还要进行下列工作：
1、检察机组有无“三漏”现象（润滑油、燃油、冷却液）；
2、关闭燃油阀；
3、关闭机房进、排风设施（必要时）；
4、关闭发电机输出空开；
5、关闭控制屏电源钥匙开关，取出钥匙，妥善保管（必要时）；
6、长时间停机或进行机组维护保养时，必须将机组启动电瓶负极电缆拆除，必要时还应放尽燃油和冷却液等。
对于自启动机组，以上部分条款不适合，自启动机组停机后的工作：是让其继续处于开机前的状态（待机状态），以备随时应急启动。
五、其它注意事项
运行记录：机组每次运行，用户必须做好运行记录。
基本内容应包括：本次运行时间，机组累计运行时间，运行中发动机油压表、温度表读数，发电电压、频率、最大功率（电流）等记录，机组运行情况，机组有无故障报警/停机等。
