“串、并联电路电压特点实验为何存在误差”主题科学实验探究
串联与并联电路的特点研究实验
串联与并联电路的特点研究实验引言：电路理论是物理学中的重要分支，通过了解电路的特点和行为，可以更好地理解电流、电压和电阻之间的关系。
本实验旨在研究串联与并联电路的特点，探讨不同电路连接方式下的电阻和电流分布。
一、理论基础1. 串联电路：串联电路是指将多个电阻或其他电子元件依次连接在同一电路中的一种连接方式。
串联电路中的电流穿过所有电阻，且电阻之间的电压按照分压规律分布。
2. 并联电路：并联电路是指将多个电阻或其他电子元件同时连接在同一电路中的一种连接方式。
并联电路中的电压相同，电流按照电流分流规律分布。
二、实验准备1. 实验器材：- 电源：提供电流和电压源，保证实验的稳定性。
- 电阻盒：用于调节电阻大小。
- 电压表/伏特表：用于测量电路中的电压。
- 电流表/安培表：用于测量电路中的电流。
- 连接线：连接各个电子元件和仪器。
2. 实验材料：- 不同阻值的电阻器。
- 电路板：用于搭建电路，固定电子元件。
三、实验步骤与过程1. 搭建串联电路：将多个电阻器依次连接在电路板上，连接线连接电路板上的开始和结束两个点，保证电路连通。
用电阻盒调节电阻大小。
2. 搭建并联电路：将多个电阻器同时连接在电路板上，连接线连接电路板上的开始和结束两个点，保证电路连通。
用电阻盒调节电阻大小。
3. 测量电路中的电压和电流：分别使用电压表和电流表测量串联电路和并联电路中的电压和电流。
注意保持实验中的稳定状态，避免误差。
4. 记录实验数据并分析：记录不同电路连接方式下的电阻、电流和电压数值，并根据理论基础进行分析与对比。
四、实验应用与专业性角度1. 工程应用：了解串联与并联电路的特点对于工程领域的电路设计和排错具有重要意义。
例如，在房屋电路布线中，设计者需要合理选择并联与串联电路的组合，以满足不同电器设备的需求，保证电路的安全和稳定。
2. 电子器件研究：电子器件中常常使用多个电阻并联或串联连接，了解不同电路连接方式对电流和电压的影响，可以帮助研究人员优化器件设计，提高性能和稳定性。
探究串并联电路的电压规律课件
提高实验效率
通过改进实验方法和器材，提高实 验效率，更好地满足实际需求。
探究串并联电路的电压规律实 验相关问题及解答
06
问题 一
01
串联电路中各点电压之和等于总 电压。
02
这是因为串联电路中，电流是相 同的，所以各点电压之和等于总 电压。
01
通过实验观察串联电路中各部分电压和总电压的关系， 验证其是否符合欧姆定律。
02
通过实验观察并联电路中各支路电压和总电压的关系， 验证其是否符合欧姆定律。
03
通过实验数据测量和分析，理解串联和并联电路中电压 的规律及其在实际应用中的重要性。
探究串并联电路的电压规律实 验设备
02
实验设备介绍
电源
01
详细描述
02
1. 准备实验器材，包括电源、开关、电 阻器、电压表等。
03
06
4. 依次记录下各电阻器两端的电压，将 数据记录在表格中。
05
3. 打开电源，记录下电压表的读数，即 为总电压。
04
2. 连接串联电路，确保电路连接正确无误。
并联电路实验步骤
总结词：并联电路中，各支路两端的电压相等， 等于总电压。
通过理论分析和数学推导，得出串并联电路 的电压规律。
实验数据
实验步骤
详细描述了实验的操作过程，包括器材的准 备、实验操作、数据记录等。
记录了实验过程中的关键数据，包括电压、 电流等。
02
01
数据分析
对实验数据进行了处理和分析，得出串并联 电路的电压规律。
04
03
问题与解决方案
01
问题一
《探究串、并联电路中电压的规律》 讲义
《探究串、并联电路中电压的规律》讲义一、电路基础知识回顾在深入探究串、并联电路中电压的规律之前，让我们先来简单回顾一下电路的一些基础知识。
电路，简单来说，就是电流流通的路径。
它由电源、导线、开关和用电器等组成。
其中，电源提供电能，导线负责传输电能，开关用于控制电路的通断，用电器则是消耗电能来实现各种功能。
电流，是电荷的定向移动形成的。
而电压，也被称为电势差，是促使电流流动的原因。
就好像水在水管中流动，水压促使水流动，而电压促使电流流动。
二、串联电路中电压的规律（一）串联电路的特点串联电路是指电路中各个元件依次首尾相连，电流只有一条路径。
在串联电路中，通过每个元件的电流大小是相同的。
（二）探究串联电路电压规律的实验实验器材：电源、开关、多个不同规格的小灯泡、电压表、导线若干。
实验步骤：1、按照电路图连接好电路，注意连接时开关要断开，并且要选择合适的量程。
2、闭合开关，分别测量每个小灯泡两端的电压以及电源两端的电压。
3、改变小灯泡的规格，重复上述实验。
实验现象：我们会发现，串联电路中电源两端的电压等于各用电器两端电压之和。
（三）串联电路电压规律的数学表达式假设在一个串联电路中有 n 个用电器，分别为 U1、U2、U3……Un，电源电压为 U，则有 U ＝ U1 ＋ U2 ＋ U3 ＋…… ＋ Un 。
（四）串联电路电压规律的应用例如，在一个由两个灯泡串联组成的电路中，已知一个灯泡两端的电压为 3V，另一个灯泡两端的电压为 2V，那么电源电压就是 5V。
三、并联电路中电压的规律（一）并联电路的特点并联电路是指电路中各个元件的两端分别连接在一起，电流有多条路径。
在并联电路中，各个支路的电压相等，且等于电源电压。
（二）探究并联电路电压规律的实验实验器材与串联电路类似，但连接方式不同。
实验步骤：1、按电路图连接好并联电路，同样注意开关断开和量程选择。
2、闭合开关，分别测量各支路两端的电压以及电源两端的电压。
探究串并联电路中电压的规律实验报告
探究串并联电路中电压的规律实验陈述之袁州冬雪创作【实验方针】1、探究串联和并联电路的电压关系；2、体验探究的过程，培养严谨的迷信态度.【实验器材】电池组、电压表、三个小灯泡（其中两个规格相同）、开关、导线若干.【提出问题】1、串联电路中,两头的总电压与各部分电路两头的电压之间有什么关系？2、并联电路中,两头的总电压与各个支路两头的电压之间有什么关系？【猜测与假设】1、串联电路中：2、a 电压是由大到小的，电压每分配到一个小灯泡，就消耗一部分电能，回到负极时就小了b 小灯泡一样亮，电路中各点的电压应该相同c 接近电源正负极的地方应大些3、并联电路中：a 是不是和串联时一样，相等b 干路电压分配给两条支路，两支路电压的和应等于干路电压c 如果灯泡纷歧样，两支路电压的和会超出干路电压【设计与停止实验】（一）探究串联电路中电压的规律1、实验电路图：2、实验步调：①依照电路图毗连实物图；②将电压表分别并联在电路中AB之间、BC之间、AC之间，并分别记录丈量的电压值；③换用别的的小灯泡再测一次.4、实验表格：L1两头的电压U1/V L2两头的电压U2/V总电压U/V第一次丈量第二次丈量实验结论：串联电路的总电压等于各部分电路两头电压之和（二）探究并联电路中电压的规律1、实验电路图：2、实验步调：①依照电路图毗连实物图；②将电压表分别并联在电路中AB之间、CD之间、EF之间，并分别记录丈量的电压值；③换用别的的小灯泡再测一次.3、实验表格：L1两头的电压U1/V L2两头的电压U2/V总电压U/V实验结论：在并联电路中，各支路两头的电压相等。

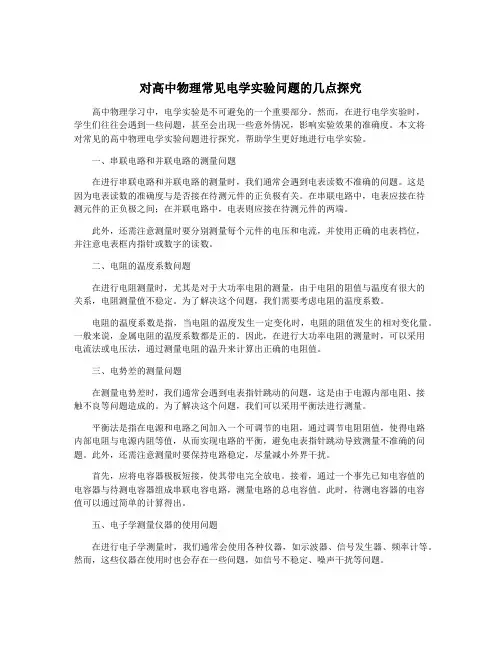

对高中物理常见电学实验问题的几点探究
对高中物理常见电学实验问题的几点探究高中物理学习中，电学实验是不可避免的一个重要部分。
然而，在进行电学实验时，学生们往往会遇到一些问题，甚至会出现一些意外情况，影响实验效果的准确度。
本文将对常见的高中物理电学实验问题进行探究，帮助学生更好地进行电学实验。
一、串联电路和并联电路的测量问题在进行串联电路和并联电路的测量时，我们通常会遇到电表读数不准确的问题。
这是因为电表读数的准确度与是否接在待测元件的正负极有关。
在串联电路中，电表应接在待测元件的正负极之间；在并联电路中，电表则应接在待测元件的两端。
此外，还需注意测量时要分别测量每个元件的电压和电流，并使用正确的电表档位，并注意电表框内指针或数字的读数。
二、电阻的温度系数问题在进行电阻测量时，尤其是对于大功率电阻的测量，由于电阻的阻值与温度有很大的关系，电阻测量值不稳定。
为了解决这个问题，我们需要考虑电阻的温度系数。
电阻的温度系数是指，当电阻的温度发生一定变化时，电阻的阻值发生的相对变化量。
一般来说，金属电阻的温度系数都是正的。
因此，在进行大功率电阻的测量时，可以采用电流法或电压法，通过测量电阻的温升来计算出正确的电阻值。
三、电势差的测量问题在测量电势差时，我们通常会遇到电表指针跳动的问题，这是由于电源内部电阻、接触不良等问题造成的。
为了解决这个问题，我们可以采用平衡法进行测量。
平衡法是指在电源和电路之间加入一个可调节的电阻，通过调节电阻阻值，使得电路内部电阻与电源内阻等值，从而实现电路的平衡，避免电表指针跳动导致测量不准确的问题。
此外，还需注意测量时要保持电路稳定，尽量减小外界干扰。
首先，应将电容器极板短接，使其带电完全放电。
接着，通过一个事先已知电容值的电容器与待测电容器组成串联电容电路，测量电路的总电容值。
此时，待测电容器的电容值可以通过简单的计算得出。
五、电子学测量仪器的使用问题在进行电子学测量时，我们通常会使用各种仪器，如示波器、信号发生器、频率计等。
《探究串、并联电路中电压的规律》 讲义
《探究串、并联电路中电压的规律》讲义一、电路的基本组成在探究串、并联电路中电压的规律之前，我们先来了解一下电路的基本组成。
电路是由电源、用电器、导线和开关等元件组成的闭合回路。
其中，电源提供电能，用电器消耗电能，导线用于连接各个元件，开关则控制电路的通断。
二、串联电路中电压的规律1、实验目的探究串联电路中各部分电路两端电压之和与电源电压的关系。
2、实验器材电池组、小灯泡（两个规格不同）、电压表、开关、导线若干。
3、实验步骤（1）按照电路图连接电路，注意连接时开关要断开，电压表要选择合适的量程。
（2）闭合开关，测量两个小灯泡两端的电压 U1 和 U2 ，以及电源两端的电压 U 。
（3）改变两个小灯泡的规格，重复上述实验步骤。
4、实验数据记录｜实验次数|灯泡 L1 两端电压 U1（V）｜灯泡 L2 两端电压 U2（V）｜电源电压 U（V）｜｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|5、实验数据分析通过对实验数据的分析，我们可以发现：在串联电路中，电源电压等于各部分电路两端电压之和，即 U ＝ U1 ＋ U2 。
6、误差分析在实验过程中，可能会存在一些误差。
例如，电压表的读数误差、导线电阻的影响等。
但只要我们严格按照实验步骤进行操作，并选择合适的实验器材，误差就可以控制在较小的范围内。
三、并联电路中电压的规律1、实验目的探究并联电路中各支路两端电压与电源电压的关系。
2、实验器材电池组、小灯泡（两个规格相同）、电压表、开关、导线若干。
3、实验步骤（1）按照电路图连接电路，注意连接时开关要断开，电压表要选择合适的量程。
（2）闭合开关，测量两个小灯泡两端的电压 U1 和 U2 ，以及电源两端的电压 U 。
（3）改变电源电压，重复上述实验步骤。
4、实验数据记录｜实验次数|灯泡 L1 两端电压 U1（V）｜灯泡 L2 两端电压 U2（V）｜电源电压 U（V）｜｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|5、实验数据分析通过对实验数据的分析，我们可以发现：在并联电路中，各支路两端的电压都等于电源电压，即 U1 ＝ U2 ＝ U 。
探究串并联电路的电压规律的教学设计与反思
探究串、并联电路的电压规律的教学设计与反思一、教材及学情分析本节课的目标有两个：在技能方面是练习用电压表测电压，在知识方面是研究串、并联电路中的电压关系。
这是一节探索性实验课，让学生自主实验、观察记录，自行分析，归纳总结得出结论。
学生对探索性实验有浓厚的兴趣，这种方式能激发学生的创造性思维活动有利于提高认知能力和实验能力，但由于学生的探究能力尚不够成熟，引导培养学生探究能力是本节课的难点。
二、教学目标1．知识与技能（1）探究串联、并联电路中电压的规律。
（2）练习连接电路和使用电压表的技能。
（3）会利用串联、并联电路电压规律解题。
2．过程与方法（1）通过探究串联、并联电路电压的关系，体验科学探究的过程，领会科学研究的方法。
（2）能运用实验法、数据分析法归纳总结物理规律。
3．情感态度与价值观目标（1）利用生动有趣的实验，激发学生自主探究的欲望。
（2）培养学生严谨的科学态度与协作精神。
（3）培养学生爱科学、用科学的意识。
三、教学重难点重点：通过实验探究串、并联电路中电压的规律。
难点：组织引导学生在探究过程中规范操作、认真观察、仔细分析，得出恰当的结论。
四、教学资源六、教学反思这是一节实验课，重点是培养学生科学探索问题的能力。
根据实验课学生急于动手的特点，我通过有趣的实验迅速切入本节实验课的主题，将方法的获得、能力的提升融入到获取知识的过程中。
注重培养学生的亲身体验，使每位学生在经历科学探索的全过程中，体验成功和失败的滋味，逐渐使学生的思想走向成熟。
让学生自主探索学习的过程，体验实验的基本过程。
在探索过程中，并能不断发现学生的闪光点，给以及时的表扬，和不断鼓励学生创新思维。
探究串并联电路中电压的规 律实验报告
探究串并联电路中电压的规律实验报告【探究目标】
1、探究串联和并联电路的电压关系；
2、体验探究的过程，培养严谨的科学态度。
【实验器材】
电池组、电压表、三个小灯泡（其中两个规格相同）、开关、导线若干。
【提出问题】
1、串联电路中,两端的总电压与各部分电路两端的电压之间有什么关
系？
2、并联电路中,两端的总电压与各个支路两端的电压之间有什么关
系？
【猜想与假设】
1、串联电路中：
2、并联电路中：
【设计与进行实验】
（1） 探究串联电路中电压的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②将电压表分别并联在电路中AB之间、BC之间、AC之间，并分别记录
测量的电压值；
③换用另外的小灯泡再测一次。
1、 实验表格：
L2两端的电压U2/V总电压U/V
L1两端的电压
U1/V
第一次测量
第二次测量
【分析与论证】
分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？
实验结论： 表达式： （2） 探究并联电路中电压的规律
1、实验电路图：
2、实验步骤：
①按照电路图连接实物图；
②将电压表分别并联在电路中AB之间、CD之间、EF之间，并分别记录测量的电压值；
③换用另外的小灯泡再测一次。
3、实验表格：
L1两端的电压
L2两端的电压U2/V总电压U/V U1/V
第一次测量
第二次测量
【分析与论证】
分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？
实验结论： 表达式：。
