隔热保温型磁翻板液位计的类型及特点·
磁翻板液位计特点
磁翻板液位计特点
磁翻板液位计是一种常见的液位测量仪表，其测量原理基于磁性物质对外磁场的感应，相对于其他液位计，磁翻板液位计具有以下特点：
1. 简单可靠
磁翻板液位计结构简单，测量原理清晰易懂，不需要特殊的电气或机械技术知识即可操作。
其核心部件是由磁性材料组成的翻板，当液位变化时，液位上浮或下降，磁翻板的状态也会改变，从而实现液位的测量。
由于磁翻板没有传感器，因此液位信息不会受到温度、压力等环境因素的影响，测量数据稳定可靠。
2. 抗干扰能力强
传感器型液位计通常会受到外界电磁干扰的影响，导致测量误差增大，而磁翻板液位计则可以针对此类问题进行优化。
在实际应用中，可以通过调整磁翻板的翻转角度和位置来避免由于外部磁场或机械震动等因素引起的误差，从而大大提高测量的可靠性和精度。
3. 使用成本低
由于磁翻板液位计结构简单、制造工艺成熟、原材料成本低廉，因此其成本比较低。
同时，磁翻板液位计不需要任何外部设备和电源，只需要一些简单的机械装置即可实现液位测量，因此使用成本也相对较低。
4. 适用范围广
磁翻板液位计可用于多种液体的液位测量，包括常见的水、油、液化气体等。
此外，由于其简单易用、成本低廉、测量精度高等特点，也常被用于较为恶劣的环境中，如危化品、煤矿、油田等工业领域的液位测量。
总之，磁翻板液位计作为一种简单可靠、抗干扰能力强、使用成本低、适用范围广的液位测量仪表，在实际生产和工程应用中具有重要的作用。

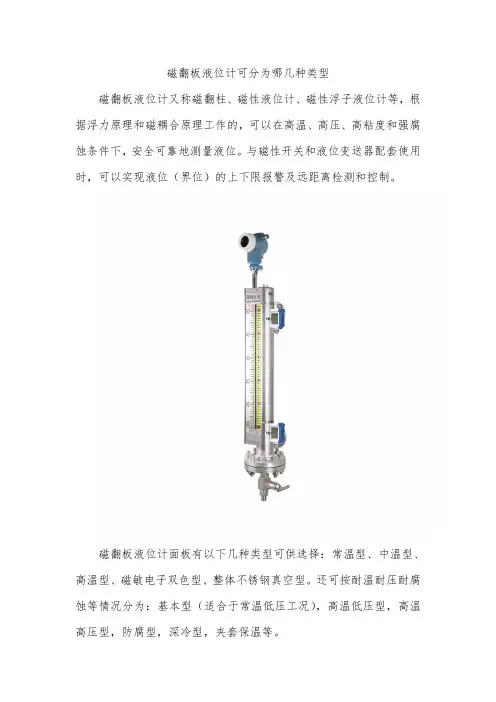

磁翻板液位计可分为哪几种类型
磁翻板液位计可分为哪几种类型磁翻板液位计又称磁翻柱、磁性液位计、磁性浮子液位计等，根据浮力原理和磁耦合原理工作的，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位。
与磁性开关和液位变送器配套使用时，可以实现液位（界位）的上下限报警及远距离检测和控制。
磁翻板液位计面板有以下几种类型可供选择：常温型、中温型、高温型、磁敏电子双色型、整体不锈钢真空型。
还可按耐温耐压耐腐蚀等情况分为：基本型（适合于常温低压工况），高温低压型，高温高压型，防腐型，深冷型，夹套保温等。
防气化专用磁翻板液位计：针对液化气、液氨、丙烯、丙烷等易气化测量介质，潍坊亚峰化工仪表有限公司（以下简称“潍坊亚峰仪表”）自主设计研发了一款防气化专用磁翻板液位计，该液位计主体腔室内设计有消气泡机构，既能有效的消除气泡造成的浮球上下跳跃造成的虚假液位显示，又能保证不影响浮球正常上下移动，是针对目前易气化测量介质液位测量的最理想产品。
高温高压型磁翻板液位计：UZC 型高温高压型磁翻板液位计，是潍坊亚峰仪表专业针对高温高压测量环境设计的系列液位计。
本系列产品有如下优势：1. 根据压力容器设计标准自主研发的壁厚模拟设计软件，可根据客户工况压力和温度范围，科学的设计出该产品承压腔室的壁厚和浮球的规格及尺寸，有效提高了该系列产品的承压性能和安全性能。
2. 承压腔室和浮球采用单面焊接双面成型工艺，有效保证焊缝质量。
3. 针对不同压力级别，法兰连接密封面均采用高压设计，连接法兰密封面采用RJ 环连接面时最高设计压力可达42Mpa。
4. 探伤检测：根据不同的压力等级对焊接完成后的各零部件和腔室进行一系列的探伤检测，最大程度的确保焊缝质量和材料的零缺陷。
5. 显示面板针对高温环境，采用高温隔离技术，可有效地将显示面板与高温腔室进行高温隔离，提高耐温性能和使用寿命。
6. 水压试验：在生产完成后，会对其进行严苛的高压水压模拟实验，最大程度保证了本系列产品的安全性能和密封性能，为客户的安全生产测量提供最安全可靠的产品。
磁翻板液位计的应用特点介绍
磁翻板液位计的应用特点介绍1.高可靠性：磁翻板液位计采用了简单的机械结构，没有任何电子元件，因此非常可靠。
它不会受到电磁干扰、温度变化、电力供应中断等问题的影响，可以在恶劣的环境下正常工作。
2.易维护：由于磁翻板液位计采用了简单的机械原理，故障率较低，维修和更换零部件都比较容易。
一般只需要进行定期维护，包括清洁翻板、检查磁性材料磨损程度等。
3.易安装：磁翻板液位计通常采用螺纹连接或法兰连接的方式安装，安装非常简单。
只需要确保液位计与容器的连接密封可靠，并进行适当的校正就可以了。
4.适用范围广：磁翻板液位计适应性强，可以用于测量各种介质的液位，如液体、粉状物、颗粒状物料等。
它可以在各个行业的工艺过程中使用，包括化工、冶金、石油、食品、制药等领域。
5.抗压能力强：磁翻板液位计的结构坚固，可以承受较高的压力。
它可以在高压环境下正常工作，并能够保持较好的测量精度。
6.可靠性高：磁翻板液位计的性能可靠，测量结果准确。
它的翻板杆通过磁力传导的方式，与磁翻板之间没有接触，避免了因磨损而导致的误差，同时也避免了杆与介质接触产生腐蚀等问题。
7.可编程性强：一些高级的磁翻板液位计可以通过编程实现液位的设定和控制。
可以设置上下限报警信号或控制阀门的启闭动作，保障系统的安全运行。
8.成本低廉：相比于其他液位测量仪器，磁翻板液位计的成本相对较低。
它的制造工艺简单，耐久性强，可以长时间使用，减少了维修和更换的成本。
总之，磁翻板液位计具有高可靠性、易维护、易安装、适用范围广等应用特点。
它在各个行业的工艺过程中广泛应用，为液位的测量和控制提供了可靠的解决方案。
磁翻板液位计的结构及特点
磁翻板液位计是基于连通器和磁性耦合原理实时测量液位的。
当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，从而实现液位的准确测量。
由于磁翻板液位计简单易用，显示直观，广泛用于石油、化工、电力、轻工等工业领域。
为帮助用户更好地使用磁翻板液位计，本文就磁翻板液位计的结构及特点介绍如下。
计为磁翻板液位计一、磁翻板液位计的结构为便于讲解，下面结合计为磁翻板液位计的结构图，就磁翻板液位计的主要结构分布介绍。
计为磁翻板液位计的结构图从上图可见，磁翻板液位计的主要组成结构分别为：①指示器、②磁浮子、③浮筒、④连接法兰、⑤排污阀。
图中①所示的指示器，又称显示面板。
指示器在液位测量中主要起着就地显示的作用，也非常方便远距离实时观察液位情况。
为便于安装，通常将指示器一般与浮筒捆绑在一起。
图中②所示的磁浮子，位于浮筒里面，与被测液体直接接触，并随被测容器中的液位升降而升降。
在测量酸碱性液体时，防腐型磁翻板液位计的磁浮子还需要外衬PTFE，以满足测量腐蚀性较强液体的需要。
磁浮子图中③所示的浮筒，通过过程连接与被测容器连接在一起，从而形成连通器结构，实现对液位的测量。
防腐型磁翻板液位计的浮筒通过内衬PTFE实现与被测容器连通从而进行测量。
图中④所示的连接法兰。
过程连接法兰是浮筒与被测容器之间的连接小管上的紧固件，根据不同的工况，连接法兰有不同的压力和直径可供选择。
两个连接法兰之间的距离为磁翻板液位计的测量量程。
此外，防腐型磁翻板液位计的过程连接法兰还需要内衬，并与浮筒相匹配，以避免过程连接的法兰接口处因衔接挤压而造成的内衬破裂而导致的介质泄漏。
图中⑤所示的排污阀是浮筒下面的配件，在清洗或调试磁翻板液位计时使用。
二、计为磁翻板液位计的特点计为Flap-11系列磁翻板液位计的特点主要有以下几点：1．加宽设计的显示面板。
经过特别加宽设计的显示面板，使得磁翻板液位计的可视距离和可视角度较传统磁翻板液位计大为增加，同时磁翻板液位计显示面板上的的标尺刻度和数字也更加清晰醒目，便于查看液位。
磁翻板液位计详细介绍
• 高温高压型 • 承受最大工作压力：超 过10MPa（20 MPa以下） • 最高工作温度：200～ 450℃ • 测量范围：0~6m • 测量介质密度： • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
• 防爆型 • 承受最大工作压力：： 10Mpa以下 • 最高工作温度：120℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
磁位计：又叫磁浮子液 位计，磁翻柱液位计。 原理：连通器原理，根据浮力 原理和磁性耦合作用研发而 成，当被测容器中的液位升 降时，浮子内的永久磁钢通 过磁耦合传递到磁翻柱指示 面板，使红白翻柱翻转180°， 当液位上升时翻柱由白色转 为红色，当液位下降是翻柱 由红色转为白色，面板上红 白交界处为容器内液位的实 际高度，从而实现液位显示。
• • • • • • • • • • •
磁翻板液位计 分类： 1、 普通型 2、防腐型 3、伴热型 4、防霜型 5、高温型 6、高压型 7、防爆型 8、高温高压型 9、低密度型 10、顶装型
1: 旋塞 2: 测量管 3: 指示器标记 4: 玻璃板 5: 刻度盘
6: 浮子 11: 零刻度 7: 液位 12: 厂标牌 8: 指示器显示的位置 13: 排污阀 9: 磁浮子指示器 14: 铭牌 10: 测量零点（法兰中心）
• 顶装型 • 承受最大工作压力： 1.6MPa • 最高工作温度：200℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
基本参数： 测量长度、介质、密度、压力、温度、 安装方式、连接形式、其他特殊要求 （如电信号、通讯协议、截止阀等）
保温型磁翻板液位计的产品类型及相应的工作方式
保温型磁翻板液位计的产品类型及相应的工作方式磁翻板液位计是一种在工业生产中被广泛使用的液位测量仪表，目前被广泛应用在食品、化工、医药等行业。
磁翻板液位计是依据浮力原理和磁性耦合作用原理工作的。
在所测容器中的液位升降的同时，液位计主导管中的浮子也随之一同进行升降，浮子内部永久磁钢通过磁耦合作用传递至现场指示器，以驱动红白翻柱以180°作出翻转，在液位上升时，翻柱则由白色转变为红色，当液位下降时翻柱由红色转为白色，指示器的红、白交界位置则表示为容器内介质液位的实际高度，达到容器内液位的正确指示。
实际生产中，经常会有这样一种情况出现，南方由于气候温暖，处于这室外的工业用液体介质一般不会冻结，但是在中国的北方，尤其介在华北和东北地区，由于北方季风的影响，在冬季的气温都是处于零度以下，这对于液体的测量提出更高的要求，保温型磁翻板液位计就是根据这种要求出现的。
由于室外罐体会因为冬季气温的下降导致部分罐体内的液体结冰，磁翻板液位计靠的是连通器的原理，一旦被检测的罐体内的液体结冰，导致液体无法流动，那么磁翻板液位计的液位测量将无法进行，因此我们需要对磁翻板液位计的管道进行保温操作。
保温型磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。
指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
结构简单，安装方便，维护费用低。
保温型磁翻板液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。
可以保持主体内液体的正常流动。
因此适用于易凝固液体的液位测量和控制。
对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。
使仪表正确指示出被测液位。
一般我们经常使用的方法分为两种，一种。
磁翻板液位计使用概况-PPT文档资料
磁翻板液位计使用较可靠，显示较直观。但使用绿红色磁性体时，如 厂房照明用普通白炽灯且光线较暗时，观察不够清楚。常见的有白红， 绿红等。然而，严格说来，磁翻板水位计不是直接显示锅筒水位的， 所以不常用，在压力及温度较低的锅炉如热水锅炉中采用尚可。也属 于就地显示(但可带远传)。
侧装式内衬型磁翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性 液体的测量,由于采用进口高强度可与金属接近,尤其是PPR独特的保温 性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬 PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较 高。
侧装式内衬型磁翻板液位计(PTFE四氟乙烯拉伸翻边新工 艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的最 佳选择。在生产中，磁翻板液位计的使用很广泛，并且磁翻板液位计 的种类也有很多。
液位计c10 磁浮子液位变送器c10
谢谢观赏
磁翻板液位计的功能三大优势
磁翻板液位计的功能三大优势
1.可靠性高：磁翻板液位计采用了简单而可靠的工作原理，基本上没有机械部件，因此故障率极低。
其结构简单，易于维护和清洁，不易受到外界振动、腐蚀等因素的干扰。
磁翻板液位计不受液体性质的限制，适用于各种液体介质的测量，无论是常规液体还是腐蚀性液体，都可以稳定准确地进行测量。
2.使用灵活：磁翻板液位计的结构紧凑，安装方便，适用于各种容器的液位探测。
它可以通过不同的浮球安装方式，如内装式和外装式等，实现不同工艺条件下的液位测量。
同时，磁翻板液位计还可以根据用户的需求，选择开关量输出或模拟量输出，以适应不同的控制系统要求。
因此，无论是对于新的工程项目，还是对于已有的工艺设备改进，磁翻板液位计都具有较强的适应性和灵活性。
3.安全性能高：磁翻板液位计在设计和制造过程中，考虑到了安全性能的要求。
它的浮球和磁翻板之间有一定的间隙，可以避免液面产生的液体冲击对浮球的过度影响，从而保护磁翻板的正常工作。
另外，磁翻板液位计通常采用非接触式的测量方式，减少了因测量元件与液体接触而产生泄漏、腐蚀等安全隐患。
磁翻板液位计还可以通过配备电器隔爆罩、防腐涂层等附件，提高其适用范围和安全性能。
总之，磁翻板液位计具有可靠性高、使用灵活和安全性能高等三大功能优势。
它的高可靠性使其在各种工况下都能稳定运行，有效降低了维护成本和风险；使用灵活性使其可以适应各种场合的液位测量需求，具有广泛的应用前景；高安全性能使其能够有效保护设备和人员的安全，降低了事故发生的可能性。
因此，磁翻板液位计成为了工业领域液位测量的一种重要选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔热保温型磁翻板液位计的类型及特点
磁翻板液位计作为一种液位测量仪表，在食品、化工、医药等行业被广泛应用。
但由于使用地域的不同，设备工作环境尤其是气温落差往往较大。
在南方一般不存在液位计的防冻问题，但在北方，冬季的气温通常会降至零度以下，这时液位仪表的防冻问题就显得尤为迫切。
这是因为磁翻板液位计是依据连通器的原理设计的，一旦被检测罐体内的液体结冰冻结，致使液体无法流动，那么磁翻板液位计的液位测量将无法进行。
因此，在这种情况下，需要对磁翻板液位计的主体管进行隔热保温防冻，以防止被检测的液体结冰而冻结。
据调查，目前磁翻板液位计仪表中的隔热保温类型及特点如下：
类型一、采用真空夹套隔热保温方式。
特点：真空夹套的保温原理与家用保温瓶的保温原理相同，主体管外部夹套内抽真空以隔绝热力传递和对流，因此能够在室外夜间温度降低的时候起到一定的保温作用，防止被检测的液体温度过低而冻结。
它不需要任何蒸汽或冷水、热水媒介。
缺点：为了保证真空夹套的真空状态，需要定期检测，对真空值上升的，需要重新抽取真空，保证真空夹套的真空度。
类型二、电伴热保温方式。
特点：电伴热是指用电能补充液体介质在使用过程中的热损失，使其温度维持在一定的范围内，保证液体不会因为温度过低而冻结。
在整个控制过程中，温度是由材料本身自动调节完成的，其控制温度不会过高也不会过低。
它具有自动调节输出功率，因此不会因自身发热而烧毁。
它安装简便，运行可靠，无需经常维修，自动化水平高。
且电伴热热源方便灵活，热效率可达80%～90%，是热效率最高的一种热保护方式。
使用时需对电伴热带做保温层予以保温，主要用于防冻、防凝和工艺保温，为冬季的良好运行提供有力保障，电伴热已广泛应用于工业、民用等各个领域。
缺点：其显著缺点是要求现场有电源，无法适用于要求防爆的工况。
类型三、采用保温材料进行保温。
主要特点：由于磁翻板液位计是依据磁性耦合作用原理工作的，当保温层偏厚时，位于主体管内的磁浮子不能驱使外面的磁翻片翻转，因此在保温时会受到保温材料层厚度的限制。
缺点：它一般适合热损失不大，对保温要求不高的场合。
类型四、采用隔热保温夹套隔热保温，如通入蒸汽、热水或冷水等。
主要特点：在液位计主体管外围增加一个夹套，在夹套内通以蒸汽（或热水）伴热是一种较常见
的保温方式，其工作原理是通过蒸汽（或热水）伴热夹套散热以补充液位计主体管内的液体介质的热损失，从而保持主体管内液体的正常流动。
因此适用于易凝固液体的液位测量。
对于低沸点液体可通入冷水等冷媒剂，避免液体的大量汽化，以保证介质液位的稳定，使仪表正确指示出被测液位。
蒸汽夹套伴热的缺点：第一、受热源的影响和制约较大，在一些场所不容易获得蒸汽或热水；第二、蒸汽的散热量不易控制，其保温的效率始终处于一个较低的水平，而且，在冬季运行时，蒸汽伴热管道经常会出现“跑、冒、滴、漏”现象，耗汽量和运行维修费用大。
由于蒸汽温度远高于物料所需保持的温度范围，一旦调温不当，便会造成局部温度过热。
而且蒸汽伴管冷凝水管保温维护不好，时有冻结使伴热失效，而影响液位的测量。
（文章来源：深圳计为自动化技术有限公司研发中心）。
