外架硬防护
脚手架架设安全防护措施
脚手架架设安全防护措施摘要：目前建筑行业发展极为迅猛，成为我国经济发展的支柱产业。
我国建筑工人数量庞大，是世界上最大的行业劳动群体，但是他们的劳动环境和安全情况却存在特别大的问题，建筑业已经成为一个高危行业。
在建筑行业的众多安全事故中，发生在脚手架上占了大部分。
本文主要从加强防护意识、规范脚手架架设和健全安全检查制度等方面探讨脚手架架设的几点安全防护措施。
关键词：脚手架；防护意识：规范脚手架架设近几年以来我国建筑施工脚手架安全事故频发，不论是脚手架整体或局部失稳造成的倾覆、坍塌，还是脚手架搭拆及架上作业人员的高处坠落，均造成严重的伤亡事故。
然而脚手架安全事故的原因复杂多样，对脚手架施工安全风险进行辨识和分析，是进行脚手架安全风险预控，预防或减少安全事故的重要前提。
脚手架安全事故主要有两类，即脚手架倾覆、坍塌事故和脚手架高处坠落事故。
文中从工人防护意识薄弱，脚手架架设不符合标准和缺乏严谨的安全监测等方面找出各类脚手架安全事故的主要因素，并提出相应的安全防护措施，为脚手架的安全风险预控提供技术理论依据。
1加强教育宣传，提高工作人员的自我防护意识脚手架安全事故主要有两类，即脚手架倾覆、坍塌事故和脚手架高处坠落事故。
脚手架安全事故的发生，一方面由脚手架本身的非稳定性造成，另一方面是工作人员个人疏忽和薄弱的自我保护意识所致。
由工作人员个人因素造成的脚手架安全事故首先体现在架子工从事脚手架搭设与拆除时，未能按照相关规定正确佩戴安全帽和安全带。
许多作业人员自恃艺高人胆大，嫌麻烦，认为不带安全帽或不带安全带，只要小心一些就不会出事，由此导致脚手架高空事故时有发生。
其次，工作人员危险意识薄弱，对可能遇到或发生的危险估计不足，对施工现场发存在的安全防护不到位等问题不能及时发现。
建筑工人群体主要来自广大农村，自我安全意识薄弱，以赚钱为目的，忽略安全，造成脚手架安全事故频发。
要解决由个人因素造成的脚手架安全事故，首先要加强安全意识的宣传，安全第一，效率第二。
外脚手架搭设标准
外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色1.黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
2.红色油漆：连墙件。
3.黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
4.红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
5.示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
1.外立面形象1.脚手架外侧防护必须使用合格的密目式安全网封闭。
外架上应设置公司标志（“公司”横幅）和宣传标语。

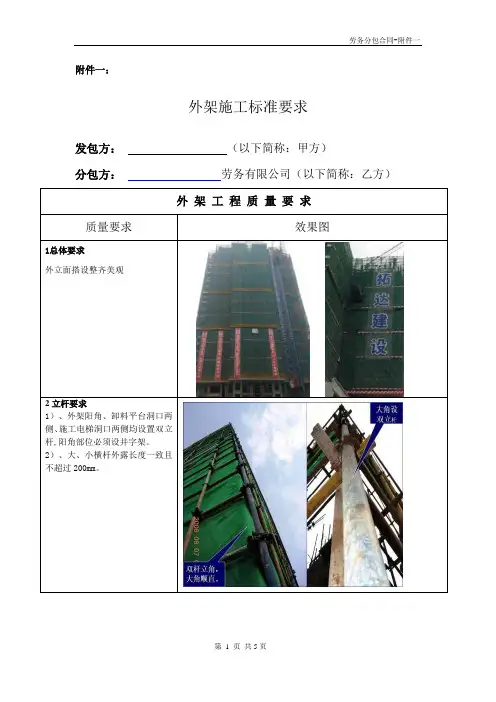

楼房建筑施工外架施工标准要求
外架施工标准要求
发包方：（以下简称：甲方）分包方：劳务有限公司Fra bibliotek以下简称：乙方）
外架工程质量要求
质量要求
效果图
1总体要求
外立面搭设整齐美观
2立杆要求
1）、外架阳角、卸料平台洞口两侧、施工电梯洞口两侧均设置双立杆,阳角部位必须设井字架。
2）、大、小横杆外露长度一致且不超过200mm。
3硬防护要求
临边洞口栏杆高度不得小于1200，立杆间距不得大于2000；栏杆采用红、白相间油漆装饰，红、白相间间距为30cm。
8电梯防护
电梯井内必须设置层层硬防护，电梯口每层用定型防护栏杆防护。
9悬挑预留件
1、槽钢悬挑架洞口预留准确、方正；平面布置合理不交叉，加固稳当。
2、槽钢悬挑架采用钢管扣件加固，遇剪力墙处预埋套管加固，遇无墙柱处预埋短钢管加固。
外架用钢丝绳兜底斜拉加固。
3、槽钢悬挑架钢筋“压板式”锚环预埋，锚环必须钩住板底筋，在单层钢筋网片处应另加设一根Φ16钢筋加强，两端应锚入支座。
10预留洞口
楼层预留洞口用模板钉牢封闭严密，面刷红白警示色
发包方（签章）： 分包方（签章）：
委托代理人： 委托代理人：
现场经办人：
电 话： 电 话：
日 期： 年 月 日 日 期： 年 月 日
硬防护铺设应严密并且到边，局部硬防护与墙面之间的间隙≤200mm，否则增加安全兜网。
4安全网及海底
1、海底封闭严密。
2、架体设置层层防护（一层硬防护间隔一层软防护）
2、随时保持清洁。
5、安全通道
通道防护棚搭设整齐美观
6卸料平台
卸料平台处，应单独张挂安全网，预留洞口应方正。
7、临边防护必须采用定型化材质
安全技术交底外架硬防护及洞口 2
安全技术交底记录
工程名称句容碧桂园学校一标段总承包工程施工单位中建五局上海建设有限公司交底部位工种外架工
交底内容：
一、外架防护。
1、外架悬挑架首层必须用木方铺设，再铺设模板硬封闭。
木方需用铁丝捆绑，模板用钉子固定拼缝不得大于1公分，并且刷45°警示油漆。
立杆洞口为正方形大小统一的小洞口。
2、不大于十米铺设一道水平兜网，水平兜网中间不大于25公分一道水平横杆铺设。
二、洞口、临边防护
1、边长在25~200mm（含200mm）水平洞口防护：采用2根木枋，上盖模板，用铁钉钉牢。
2、边长在200~500mm（含500mm）水平洞口防护：采用洞口上部盖模板，用Φ8膨胀螺栓固定。
3、边长为500~1500mm（含1500mm）的洞预留口，采用上口铺木枋（立放）@400mm,上盖18mm 厚木胶合板用铁钉钉牢，警示油漆间距15cm角度45°。
洞口周边设置交圈的Φ48的钢管防护栏，防护栏杆的水平杆刷间距40cm红白相间油漆。
4、、以上洞口盖板上表面刷15cm间距45°红白相间警示油漆。
三、楼层临边防护用1.2米间距1.8米。
钢管出头严禁超出10公分。
技术负责人交底人交底时间
接受交底人（项目管理人员）：
接受交底人（劳务、专业分包及其他分包）：
注：本记录一式两份，一份交接受交底人，一份存档。
房建项目安全防护标准(1)
房建项目安全防护标准一、窗口临边防护1、无飘窗板窗户，设置三道横杆，从下到上局台阶距离分别为20cm、70cm、120cm,底部设20Cm高挡脚板。
设置两道12米立杆，横杆与窗边交接点处各加1个扣件固定横杆。
2、有飘窗板：设置一道横杆，离地面1.2米，与窗边交接点处各加1个扣件固定横杆。
3、其他临边防护：设置三道横杆，距地板距离分别为20cm、70cm.120cm,底部设20Cm 高踢脚板。
二、楼梯临边防护1、独立楼梯两边应各设三道横杆，从下到上局台阶距离分别为20cm、70cm、120cm,并设置2-3道立杆，底部设置20Cn1高挡脚板。
非独立楼梯参照独立楼梯标准进行防护。
2、楼梯转角处平台参照其他临边防护进行防护。
三、水平洞口防护1、洞口短边尺寸＜500InIn采用模板制作盖板防护，盖板与洞口外沿搭接长度不小于IOOrnm,盖板四周钉方木条，防止盖板位移，盖板涂刷20cm黄黑相间油漆；2、洞口短边尺寸500-1500mm水平洞口防护短边尺寸在500-1500mm时，长边搭设3-4根短钢管，短边搭设2-3跟长钢管，短钢管置于长钢管下面，钢管均使用扣件与楼板固定，用模板制作扣板盖在上面；3、洞口短边尺寸21500In1n按照其他临边防护标准进行防护。
竖向逐层有统一规格的洞口，5层设置一层硬防护，中间挂兜网。
注：1、所有钢管刷黄黑漆，间隔40cm。
°2、踢脚板用模板制作，高度20cm,间隔IoCn刷黄黑漆。
1注：其他特殊情况现场确定防护标准；四、临边、洞口防护“四口”指的是：通道口、预留洞口、楼梯口和电梯井口；“五临边”指的是：沟、坑、槽和深基础周边、楼层周边、楼梯侧边、平台或阳台边和屋面周边。
（一）基坑临边防护1、基坑临边防护栏杆建议采用工具式防护栏杆也可采用钢管搭设，设置二道水平杆（上道栏杆离地120Omnb下道栏杆离地600mm）,立杆间距不大于200On1m,立杆打入地面以下深度70Omn1以上，立杆与基坑边坡距离不应小于500mm。
某工程安全防护方案(三宝、四口、临边、用电、脚手架)_secret
某工程安全防护方案（三宝、四口、临边、用电、脚手架）一、安全防护的重点：1、“三宝”防护：安全帽、安全带、安全网。
2、“四口”防护：楼梯口、电梯口、通道口、预留洞口。
3、临边防护。
4、脚手架防护：模板支架采用碗扣式快拆脚手架，外脚手架采用落地式脚手架。
5、电气设施的防护。
6、各种机具设备的防护。
二、防护措施及方法：1、“三宝”防护：1）安全帽的佩戴①凡进入施工现场的所有人员，必须正确佩戴安全帽。
作业中不得将安全帽脱下，搁置一旁，或当坐垫使用。
②安全帽使用前要认真检查帽壳、帽衬有无损坏现象，装配圈要牢固，顶绳要系紧。
缺衬带或破损的安全帽禁止使用。
③要正确佩戴安全帽。
戴帽时要系紧下颌带，调整好帽衬间距，误使轻易松脱或颠动摇晃。
④安全帽购买，必须按国家标准规定，检查是否备有产品检验合格证。
严禁购买和使用不合格产品。
2）安全带的使用①凡在2m及其以上高处作业，必须系好安全带。
②使用时要高挂低用，当做水平位置悬挂使用时，要注意摆动碰撞，不应将绳子打结使用，钩子挂在连接环上。
③不得采购和使用不合格的安全带。
④安全带一般使用五年应报废。
使用两年后，按批量抽验。
3）安全网的使用工程施工过程中沿建筑物四周外脚手架均挂合格的密目式安全网进行全封闭，内侧脚手架与墙体间搭设兜网，操作层内侧挂立网。
拆除时，操作工人系好安全带，自上而下进行，由专人进行监护，设警戒区并挂“禁止通行”等安全标志。
2、“四口”防护：楼梯模板拆除后立即搭设护栏，采用钢架管单排搭设1.2m高双横杆。
楼板、屋面、平台等平面上不同大小的预留洞口分别用坚实的木盖板盖设，并保证盖板不挪动移位，边长在1.5m以上的洞口，必须在洞口四周设高度1.2m的双道横杆护身栏杆，洞口下张设安全平网。
通道口要搭设安全防护棚，棚宽大于出入口宽度，长度不小于5m，高度为3m，用钢架管搭设，棚顶采用50mm厚的架板满铺并固定牢固，棚体两侧设防护栏杆，用密目网封闭。
3、临边防护：1）未安装栏板的阳台、料台和物料提升机、外用电梯与建筑物相连接的通道两侧等部位，必须设置防护栏杆，高度为1.2m，挂安全立网封闭，栏杆底部设150mm高挡脚板。
硬隔离防护方案
目录一、工程简述 (2)二、编制依据 (2)三、硬隔离搭设方案 (2)3.1材料准备 (2)3.2悬挑水平防护架的搭设 (3)四、技术质量要求 (6)4.1质量要求 (6)4.2技术要求 (6)五、安全管理要求 (6)六、搭设时的注意事项 (7)七、使用时应注意事项 (7)- 1 -一、工程简述应建设单位要求，对5#楼18层、6#楼18层中单元东户，做为样板房进行施工。
相应的外墙采用玻璃幕墙施工，从现场施工的实际情况来看，5#楼上部有部分主体正在施工，且上部砌体均将施工；虽已在20层已做了硬隔离，仍无法保证对样板区的幕墙施工安全。
为此，应建设单位和监理单位的要求，将在26层另做一层硬隔离防护。
二、编制依据1、《建筑工程预防高处坠落事故若干规定》2、《建筑施工安全检查标准》(JGJ59-99)3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《钢管扣件式脚手架安全技术规范》（JGJ130-2001）5、安全网GB 5725—19976、建设单位提供的施工图纸三、硬隔离搭设方案3.1材料准备（1）钢管：采用φ48×3.0钢管，钢管长度4.0m~6.0m为宜。
（2）扣件：扣件表面不应有裂纹、起孔、砂眼或其它影响使用性能的铸造缺陷；扣件与钢管的接触面贴合良好；扣件夹紧钢管时开口处最小距离5mm；旋转扣件的两旋转面间隙要小于1mm。
（3）软防护：采用密目网和小眼安全网（4）钢丝绳：选用φ12钢丝绳。
（5）木模板、竹芭片等3.2悬挑水平防护架的搭设外挑平网采用钢管扣件搭设矩形框架，密目安全网与小眼安全网双层覆盖加固，底满铺木模板，防止物体下落。
具体构造说明如下：1、6米长的钢管水平外挑长度为3米，保证外挑线整齐；2、水平向外挑钢管间距按0.4米，共8根，两边让出0.1米，钢管错开搭接；3、斜向拉（撑）钢管必须与内立杆连接的水平钢管，形成可靠连接；4、斜拉钢丝绳必须与上层剪力墙、柱等混凝土结构相连，端部双扣防滑处理；5、外挑的防护层底层用木模板满铺，错缝搭接，用镀锌16号铁丝穿孔绑扎牢靠；再铺竹芭片一层防冲撞，面层铺小眼密目网；6、外挑临边防护的高度为1.2米，沿边绑好竹色片；7、拉（撑）点间距按2米，立杆高度随楼层，斜撑杆长度不少地4米；内立杆需顶至板底，上口沿边由水平杆连接，具体见后附图；8、具体到转角的支撑点必须可靠，操作人员必须系好安全带（绳），做好相应的安全防护工作。
第一节 架子防护措施
第一节架子防护措施本次维修的孔明殿院落工程是国保级文保工程，其重要性不言而寓，同时又是成都的主要旅游景点之一，中外游客很多，故对施工安全防护要求特别高，为保证本次维修施工顺利进行和保证到馆游览的游客安全，现对安全防护设施的搭设做具体详细说明，同时也是施工过程中的重要依据之一。
本工程为开放性施工。
对于游客的安全流通问题，施工人员的流通问题，我们分别设置了游客通道、与施工通道。
游客通道从刘备殿后面台阶起，经过厅至孔明殿，在由外廊向西流出；施工人员通道从殿东侧外廊经过钟楼与东厢房，由过厅外架空跑架至西厢房与鼓楼。
既做到了游客不影响施工，施工过程中也不会影响到游客的参观。
互不影响互不交叉的互利效果。
具体方案见孔明殿院落游客与施工通道流向示意图。
该工程施工顺序根据现场实际情况和保证游客参观需要，在进行总体施工布置时拟按如下顺序施工：诸葛亮殿---过厅及两侧走廊---西厢房及钟楼---东厢房及鼓楼。
此次开放性施工的范围涉及过厅、过厅与孔明殿中轴线走道、孔明殿与孔明殿西侧檐廊。
一、外脚手架包括防护架、操作架、承重架三种（一）外防护脚手架搭设本工程外防护脚手架采用双排落地脚手架，钢管直径为Φ48，壁厚为3.5MM,扣件采用符合规范规定要求.1、外防护架：沿建筑物屋檐搭设双排钢管架，排距 1.5m，架内宽度1.2m，步距1.5m左右，立杆在实土上垫50mm原木板，非实土上及受力较差的地方应用双层架板一反一顺铺垫，扫地杆距地约20cm，内排立杆在屋檐以下20cm且在檐口以内，外排立杆高出屋檐约1.2m高度设上、中、下三道横向护栏，且在护栏内侧用竹胶板进行封闭防护，在孔明殿正立面（既游客进殿通道范围内）外排立杆应高出檐口2M设置防护栏杆，此段外立面还应用喷绘布进行封闭，此作用主要是尽量减少对游客参观和拍照的影响,脚手架操作层设在檐口下约20厘米处，操作层上满铺架板,操作层应伸入檐口内,并设置50MM×50MM 的通长木挡条，外架外侧设剪刀撑按规范设置；在四大角转角处设斜拉杆二道,架子搭设时在四大角出檐部位做适当调整,即将外排立杆作为内排立杆,再在外侧按实际尺寸增设一排立杆,以确保该双排架切实起到防护作用。
