供水、输水管线工程施工组织设计[
供水系统工程项目施工组织设计
供水系统工程项目施工组织设计一、项目背景供水系统是城市基础设施中不可或缺的一部分，对于城市的正常运转和居民生活起着重要的作用。
本项目是城市供水系统的改建工程，目标是提高供水能力，提升供水质量，满足日益增长的供水需求。
项目规模较大，需要全面考虑施工过程中的安全、质量、进度等方面的问题，因此有必要进行施工组织设计。
二、项目概况项目主要包括以下工程内容：1.水源调整工程：对现有的水源进行改造和扩建，提高供水能力。
2.主干管线建设：新建一条主干管线，以满足城市各个区域的供水需求。
3.水厂建设：新建一个水处理厂，保证供水的质量。
4.分支管线建设：新建或改造现有的分支管线，将供水引入各个小区和建筑物。
三、组织设计原则1.安全第一：项目施工过程中，安全是最重要的，需要严格按照相关规范和标准进行操作，确保施工人员的安全。
2.质量为重：工程质量是项目的基础，需要建立有效的质量控制体系，确保工程的质量达到设计要求。
3.进度控制：项目进行中需要有合理的施工进度，确保按照计划顺利完成项目，避免拖延。
4.环保意识：施工过程中要注重环保，减少对环境的影响。
四、组织架构为了保证项目的顺利进行，需要建立合理的施工组织架构。
组织架构主要分为施工部门和项目管理部门。
1.施工部门：包括施工队、机械队、技术队等。
他们负责具体施工工作，按照施工图纸和设计要求进行操作。
施工队负责主干管线和分支管线的施工，机械队负责对土方开挖、管道铺设等机械化工作，技术队负责施工过程中的技术指导和质量控制。
2.项目管理部门：主要包括项目经理、施工协调员、质量检验员等。
项目经理负责整个项目的组织和协调工作，施工协调员负责协调各个施工队之间的关系，质量检验员负责对施工工作的质量进行监督和检查。
五、施工过程及质量控制1.前期准备工作：包括方案设计、资源准备、材料采购等，需要确保施工前的一切准备工作都已完成。
2.施工过程控制：严格按照施工计划进行，确保工期顺利进行。
供水工程施工组织设计百度
供水工程施工组织设计一、编制依据1. 工程建设地点、规模、性质、建设施工期和质量标准。
2. 施工图纸及设计说明书、施工合同或施工任务书。
3. 国家现行有关标准、规范、规程。
4. 工程所在地区的地方规定。
5. 施工组织设计规范。
6. 施工单位的施工技术水平、机具设备状况、技术措施、施工工艺及施工组织管理水平。
二、工程概况1. 工程名称：XX供水工程2. 工程地点：XX市XX区3. 工程规模：日供水量10万吨4. 工程性质：公共基础设施5. 建设施工期：12个月6. 质量标准：符合国家现行有关标准、规范、规程的要求。
三、施工部署1. 施工组织结构：建立健全项目管理体系，明确项目负责人、技术负责人、施工管理人员、作业人员的职责和任务。
2. 施工进度计划：根据施工合同规定的工期要求，编制详细的施工进度计划，确保工程按时完成。
3. 施工平面布置：合理规划施工现场，满足施工需求，确保施工安全、文明、有序进行。
4. 施工资源配置：根据工程规模和施工进度计划，合理配置施工人力、材料、设备、资金等资源。
四、施工准备1. 施工图纸及设计文件的接收、审查和会审。
2. 施工方案的制定和审批。
3. 施工组织设计的编制和审批。
4. 施工场地的平整、排水、交通等基础设施的建设。
5. 施工材料的采购、储存、检验和分发。
6. 施工设备的检查、调试和维修。
7. 施工安全、环保、质量保证措施的制定和落实。
五、施工技术方案1. 施工工艺：根据工程特点和设计要求，选择合适的施工工艺，确保工程质量。
2. 施工方法：明确施工步骤、操作规程和质量标准，确保施工顺利进行。
3. 施工质量控制：建立健全质量管理体系，严格执行质量检查、验收制度，确保工程质量。
4. 施工安全措施：制定施工现场安全管理制度，加强施工现场的安全检查、监控和预警，防止安全事故的发生。
六、质量保证体系、质量保证措施1. 质量管理体系：建立健全质量管理体系，明确质量管理职责和流程。
输水管线工程施工方案
一、工程概况本工程为某地区输水管线工程，主要承担该地区供水任务。
工程起点为水源地，终点为用水区域，管线全长约XX公里。
输水管线采用PE管材，管径为DN1000mm，设计压力为0.6MPa。
本工程主要施工内容包括：输水管线铺设、阀门井施工、穿越工程、管道防腐、管道连接、调试与试运行等。
二、施工组织与管理1. 施工组织（1）成立项目施工管理部，负责整个工程的施工组织、协调、指挥和监督。
（2）成立工程技术部，负责施工方案的编制、施工技术指导和质量保证。
（3）成立质量安全管理部，负责工程质量、安全和文明施工的监督管理。
2. 管理制度（1）严格执行国家有关法律法规、行业标准和规范。
（2）建立健全施工现场管理制度，明确各岗位责任，确保工程顺利进行。
（3）加强施工现场管理，确保工程质量、安全和文明施工。
三、施工工艺与措施1. 输水管线铺设（1）采用机械施工，使用挖掘机、推土机等设备进行土方开挖、回填和路面恢复。
（2）根据设计要求，对管沟进行放线、开挖，确保管沟尺寸符合设计要求。
（3）铺设PE管材，采用热熔连接或电熔连接，确保管道连接质量。
（4）在管道铺设过程中，严格控制管材的弯曲半径，防止管道变形。
2. 阀门井施工（1）根据设计要求，开挖阀门井基坑，确保尺寸符合设计要求。
（2）浇筑混凝土基础，确保基础牢固。
（3）安装阀门、井盖等设备，并进行调试。
3. 穿越工程（1）根据穿越工程的具体情况，选择合适的穿越方式，如顶管、盾构等。
（2）对穿越区域进行地质勘察，确保穿越工程的安全性。
（3）按照设计要求，进行穿越工程施工，确保管道连接质量。
4. 管道防腐（1）对管道进行表面处理，确保防腐涂料与管道表面良好结合。
（2）采用防腐涂料对管道进行涂装，确保防腐效果。
5. 管道连接（1）采用热熔连接或电熔连接，确保管道连接质量。
（2）在连接过程中，严格控制连接温度和时间，确保连接质量。
6. 调试与试运行（1）完成管道连接后，进行管道水压试验，确保管道无泄漏。
供水工程施工组织设计(3篇)
第1篇一、工程概况本供水工程位于我国某地区，主要目的是解决当地居民饮用水问题，提高居民生活质量。
工程包括新建泵站、拦水堰、集水池、水处理设备、水处理厂、办公楼及进厂公路等设施。
工程总投资约为XX万元，工期为XX个月。
二、施工组织设计原则1. 科学合理：根据工程特点和施工条件，制定科学合理的施工组织方案，确保工程质量和进度。
2. 安全可靠：加强施工现场安全管理，确保施工过程中人员安全和工程安全。
3. 文明施工：加强施工现场文明施工管理，营造良好的施工环境。
4. 节能环保：在施工过程中，注重节能环保，降低对环境的影响。
三、施工准备1. 人员准备：组建专业施工队伍，包括项目经理、技术负责人、施工员、质检员等。
2. 材料准备：根据工程需求，提前采购各类建筑材料，确保材料质量。
3. 机械设备准备：提前租赁或购置各类施工机械设备，确保施工过程中设备充足。
4. 技术准备：编制详细的施工方案，明确施工工艺和施工方法。
四、施工工艺1. 土建工程：采用分层开挖、分层回填、排水固结等施工工艺，确保地基稳定性。
2. 管道工程：采用管道开挖、管道铺设、管道回填等施工工艺，确保管道质量。
3. 设备安装：采用设备吊装、设备安装、设备调试等施工工艺，确保设备正常运行。
4. 水处理工程：采用水处理设备安装、水处理工艺调试等施工工艺，确保水质达标。
五、施工进度安排1. 土建工程：XX个月。
2. 管道工程：XX个月。
3. 设备安装：XX个月。
4. 水处理工程：XX个月。
六、质量保证措施1. 加强材料管理：确保材料质量符合国家相关标准。
2. 加强施工过程控制：严格执行施工规范，确保施工质量。
3. 加强质检工作：定期进行质量检查，发现问题及时整改。
4. 加强技术培训：提高施工人员技术水平，确保施工质量。
七、安全生产措施1. 加强施工现场安全管理：严格执行安全生产制度，确保施工过程中人员安全。
2. 加强机械设备管理：定期检查设备，确保设备安全运行。
供水工程施工组织设计
供水工程施工组织设计一、项目基本情况1.1 项目名称：某市某区供水工程施工项目1.2 项目地点：某市某区1.3 项目内容：工程包括供水管网建设、水源引入、净水处理等方面工作1.4 项目总投资：X亿元1.5 施工单位：某市某有限公司1.6 监理单位：某市某建设监理有限公司1.7 设计单位：某市某设计院1.8 施工工期：X个月1.9 工程规模：X公里供水管网建设、X座水源引入站建设1.10 项目进度：工程已完成方案设计，开始进入施工阶段二、施工组织设计内容2.1 施工组织设计的目的供水工程施工组织设计是为了合理、科学地组织施工，确保工程建设质量，保证施工安全，控制施工进度，最大限度地实现经济效益。
2.2 施工组织设计的原则（1）安全第一：确保施工过程中的安全防范工作，杜绝事故发生；（2）质量第一：严格按照设计要求和施工标准进行施工，确保工程质量；（3）经济合理：合理调配施工资源，控制施工成本，实现经济效益最大化；（4）规范管理：严格按照法律法规和施工管理规范进行施工管理，确保施工顺利进行。
2.3 施工组织设计的内容（1）施工总体布局设计根据工程具体情况，确定施工总体布局，包括主要施工区域、施工道路、施工场地等。
（2）施工路线设计根据供水管网建设、水源引入、净水处理等工作内容，设计施工路线，确定供水管道敷设路线、水源引入线路等。
（3）施工进度计划设计根据工程工期和施工内容，制定详细的施工进度计划，包括施工各阶段的工作内容、工期、质量要求等。
（4）施工组织管理设计制定施工组织管理制度，明确施工单位、监理单位、设计单位等各方责任，确保施工管理有序、规范。
（5）施工安全预案设计根据工程施工特点和施工环境，制定施工安全预案，包括施工安全管理制度、应急预案等内容，确保施工安全。
（6）施工质量控制设计制定施工质量控制计划，包括施工质量检验标准、检测方法、质量验收程序等，确保工程质量符合要求。
2.4 施工组织设计的实施根据施工组织设计的内容，施工单位应制定详细的施工方案，并组织实施。
供水管道施工组织设计
供水管道施工组织设计1. 引言供水管道施工组织设计是指对供水管道施工过程中的组织安排进行规划和设计，以确保施工的高效、安全和质量的文件。
本文档旨在提供一个供水管道施工组织设计的详细指南，帮助工程师在实施供水管道施工时做出合理的决策。
2. 施工组织设计的目标供水管道施工组织设计的目标是确保施工过程的高效、安全和质量。
以下是供水管道施工组织设计的具体目标：•确定施工方式和方法，包括挖掘、铺设、连接和测试等工序；•制定施工时间计划，合理安排工期，确保工程按时完成；•确保施工过程中遵守相关法律法规和安全规范，保障工人的安全；•配置必要的施工设备和工具，提高施工效率；•按照设计要求，保证供水管道的质量和性能；•与其他相关工程进行协调，确保施工过程的顺利进行。
3. 施工组织设计的内容供水管道施工组织设计的内容包括但不限于以下几个方面：3.1 施工方式和方法根据具体情况选择合理的施工方式和方法，包括挖掘方式、铺设方式、连接方式和测试方式等。
要考虑因地制宜，确保施工过程的安全和高效。
制定详细的施工时间计划，包括各个工序的开始和结束时间，确定关键路径和节点，合理安排工期。
要考虑到天气条件、设备供应和人力资源等因素，确保工程按时完成。
3.3 安全管理制定严格的安全管理措施，确保施工过程中遵守相关法律法规和安全规范。
要进行现场安全培训，提高工人的安全意识。
并配备必要的安全设备，确保工人的人身安全。
3.4 施工设备和工具根据施工需要，配置必要的施工设备和工具，包括挖掘机、铺设机、焊接设备和测试仪器等。
要确保设备和工具的质量和性能，提高施工效率。
按照设计要求，制定详细的施工质量控制方案，包括原材料的检验、施工工艺的控制和成品的检测等。
要确保供水管道的质量和性能符合要求。
3.6 协调管理与其他相关工程进行协调，包括电力工程、道路工程和建筑工程等。
要制定详细的协调方案，确保施工过程的顺利进行。
4. 结论供水管道施工组织设计是供水工程建设过程中的重要环节，对于确保施工的高效、安全和质量起着重要作用。

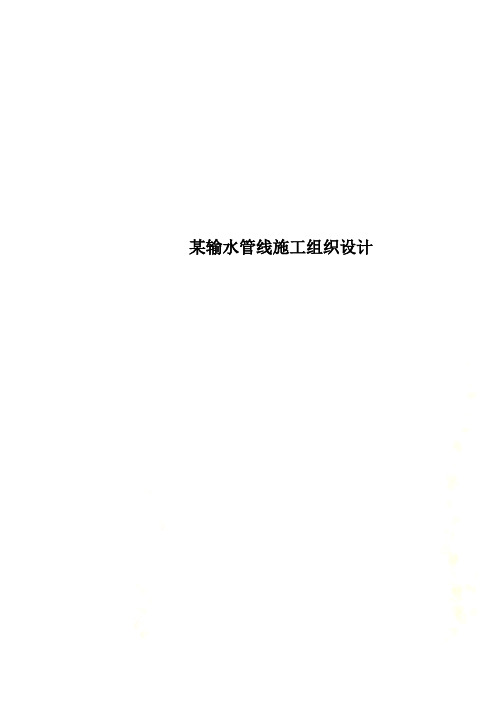

某输水管线施工组织设计
某输水管线施工组织设计XX市XX输水管线工程施工组织设计第一章编制说明第一节工程概况XXXX水库供水工程，是由XX水库取水，经管道输入XX的供水工程。
该工程输水管线全长176.53km，管径2.2m，为重力式有压流。
管线呈东南—西北走向，沿途经过沙河、XX、五常、拉林等城镇后进入XX市新建的平房区净水厂。
本标段为第三标段，桩号34+200.000—49+980.000；全长15.78km。
主要项目有：（1）DN2200钢管，长5820m；（2）D=2200的PCCP管，长9960m；（3）张地局子管理所；（4）1#调压井及上、下山管线；（5）管线上各类井（排气阀井、排泥放空井）共21个；（6）负责与第二标段尾端接口处的处理。
第二节工程质量目标及工期目标工程质量目标：达到XX省质量监督部门验收评定的优良标准。
工期目标：2003年10月30日开工，2005年10月25日竣工。
第三节自然条件自然条件：XX市属温带大陆性季风气候，具有春季干燥风大，降雨量少；夏季炎热，降雨量集中；秋季云高气爽，昼夜温差大；冬季较寒冷，降水量相对减少的四季分明的特点。
多年平均气温3℃左右，极端最低气温-40.9℃，极端最高气温35.6℃；无霜期在110-140天，年降雨量在500-800mm，年蒸发量1000-1500mm（20mm蒸发皿），最大冻土深度1.98m。
输水管线所经地区在XX山以南位于XX南段低山区，岩性主要为花岗岩。
XX山以北位于XX平原区，地表为第四纪松散堆积物，下部为巨厚层白垩纪砂岩、页岩及泥岩。
输水管线沿线所经的地貌单元主要有剥蚀侵蚀低山、剥蚀堆积岗阜状台地、堆积一级阶地、堆积河滩等。
管线埋深范围内主要岩性为低液限粘土及粉质粘土，地下水主要为孔隙水，水深不等，随地形变化而变化，坡地多数在20米以下，平原地区为1.35-8.5米左右。
输水管线跨越区域的地震基本烈度为6度。
第二章编制依据及编制范围第一节编制依据1、根据国信招标有限责任公司提供的招标文件和中国市政工程华北设计研究院设计的施工图。
输水管路工程施工组织设计方案
第一章编制依据、原则及围一、本工程施工组织设计主要依据下列资料进行编制：1、滴道九井至矸石电厂输水管路工程施工图纸；2、现场调查资料；3、建设部颁发的有关文件、施工技术规及有关规定；4、本单位现有的施工力量、技术装备和施工管理能力。
二、编制原则针对本工程的特点，本着精心组织、科学安排、保证重点、统筹兼顾、加强管理、确保工期、均衡生产、节约用地、合理投入、安全文明、全面创优的原则，在充分发挥公司优势和调动各项目经理部长处和潜力的基础上组织施工。
编制围1、滴道九井至矸石电厂输水管路工程的施工方法、主要原材料、施工机械设备、劳动力采购、运输、使用、计划安排，工程质量、安全文明施工、工程进度技术组织措施，及各专项施工方案。
2、工程概述工程名称：滴道九井至矸石电厂输水管路建设地点：滴道九井至矸石电厂建设单位：鸡西分子公司设计单位：龙煤矿业工程设计研究院质量标准：合格第一节工程围和特点一、工程围：滴道九井至矸石电厂输水管路工程，包括管沟、管坑开挖、管道管件安装、地基处理及回填、砌筑阀门井、防腐、管道水压试验、清洗。
二、工程特点该工程管网管道由于施工距离较长、技术复杂、涉及面广，所以和一般室外管道施工相比有不同的特点：野外性、季节性、连续性。
1、钢管采用焊接方式连接。
2、其中输水管道的施工工艺要求较高。
管道的焊接质量要求高，施工工艺较为复杂。
3、工程量大、施工工期紧。
4、各专业施工队伍平行施工、施工组织要求高。
第二节工程目标一、总体思路1、两个确保第一是确保安全和质量，第二是确保工期。
2、贯彻"三高"一要高水平优质建成该工程；二是高标准控制施工全过程，用检测控制工序，让工序控制过程，让过程控制整体；三要高效率建设本工程，各工序作业全过程控制，一次验收合格。
3、坚持"四先"在实施中，一要采用先进的设备，科学的配置来满足设计要求，规程要求及业主要求；二要采用先进的技术与工艺来保证质量的要求；三要采用先进的组织管理技术，结合工程特点，统筹考虑，科学安排；四要用先进的工程质量观念来统一全体参建职工的思想认识，把高标准严要求全面贯彻到施工的每一个环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鸡西市供水管网改扩建二期工程K2+000—K7+800输水管线工程施工组织设计施工单位：哈尔滨市政建设有限公司编制日期：2009年1月14日目录一．工程概况二．编制依据三．施工准备四．管道施工五．质量目标及质量控制措施六．施工现场人机具计划七．工期保证措施八. 职业健康安全目标及保证措施九．环境保护措施十. 现场文明施工管理十一. 季节施工技术措施十二. 施工进度计划十三. 材料计划表十四. 平面布置图一、工程概述1.1工程名称：鸡西市供水管网改扩建二期工程K2+000—K7+800输水管线工程1.2工程概要：鸡西市供水管网改扩建二期工程输水管线工程K2+000—K7+800输水管线工程，主要是为鸡西市区供水，解决市区缺水问题。
该工程位于鸡西市鸡东县境内哈达水库下游，其地形为两山夹一沟狭长地带，其地势低洼大多为水田地并有一条河，地下水位较高。
该工程包括构成沟槽土方开挖，PCCP管道安装，排气阀、排泥阀、蝶阀安装，排气井、排泥井、湿井、蝶阀井砼浇筑及沟槽土方回填等项工作。
管道设计采用标准型式的内衬式预应力钢筒砼管（简称PCCP）D800、P=1.0MPa，双胶圈密封，管道基础为素土基础，管道试验压力均不大于1.5MPa。
管道水平、竖向转角及阀井段连接采用钢制D800×9、D219×9钢管和相应的钢制弯头及相应承口插口连接件与管道连接。
钢制钢管和相应的钢制弯头与相应承口插口连接件采用法兰连接，然后通过承口插口连接件与PCCP管道连接。
钢管及钢制管件内防腐采用高效无毒环氧瓷漆，外防腐采用环氧煤沥青漆加强级防腐。
材料由建设单位采购供货。
1.3工期要求：工期180天1.4工程质量：达到合格要求。
二、编制依据2.1设计的给水图纸2.2《给水排水管道工程施工及验收规范》GB50268-972.3《建筑给排水及采暖工程施工质量验收规范》GB50242-2002，2.4《建筑给水排水设计规范》GB50015-20032.5标准图S系《给水排水标准图集》：05S502；02S403；03S5052.6《建筑地基处理技术规范》JGJ79-2002三、施工准备3.1图纸资料的准备3.1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；3.1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；3.1.3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；3.1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；3.1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。
焊工必须持有劳动部门颁发的焊工合格证,其合格项目与管道焊接相适应，其他工种如起重工、电工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；3.1.6制定质量控制点,严格按照控制点的要求进行施工；3.1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。
3.2材料准备、检验及保管3.2.1根据详细的施工图材料预算,准备所有管道安装所需的材料。
业主需提供的材料，由我单位提供材料清单；3.2.2施工所需的消耗材料(如焊条等)须经正规厂家采购，所有材料均须具备产品质量保证书；3.2.3材料运到施工现场后，与业主及监理一同对其进行检验，并将检查结果及时向业主报验；3.2.3.1管道组成件必须具有制造厂的质量证明书,其质量满足规范标准、设计文件要求；3.2.3.2管子、管件的材质、规格、型号等技术参数应符合设计文件的规定；并应按国家现行标准进行外观检验，不合格者不得使用；3.2.3.3管件表面不得有裂纹、扎折、结疤、折叠离层等缺陷，锈蚀、凹坑及机械损伤深度不应超过壁厚负偏差；3.2.3.4阀门检验：A、核对阀门的型号、规格、材质是否与设计要求一致。
B、检查阀体有无裂纹或其他损坏，阀杆转动是否灵活，闸板是否牢固。
C、DN100及以上的阀门应100%进行强度和严密性试验。
若不合格，则不能使用。
D、阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格；试验合格的阀门，应及时排尽内部积水并吹干，关闭阀门，封闭出入口，做出明显标记，并及时填写“阀门试验记录”；3.2.4材料保管：3.2.4.1材料到达现场后,应分类合理堆放，码放整齐，且应有明显材料标识、检验标识的标示牌；并做好防雨措施；3.2.4.2在材料堆放时,所有的合金材料严禁直接和碳钢管或其它构件相接触,必须用或木板加以垫撑或隔离；3.3施工用电准备：施工用电方案考虑两种方案，对于该管线工程施工用电主要是钻井及降水和阀井施工用电。
管件加工可按设计要求外委。
施工用电按两种方案考虑；第一考虑自发电，投入一台120 KW的发电机组主要用于钻井及降水，投入一台18 KW的发电机组用于阀井施工及阀门、管件安装。
第二考虑到管线东侧有一6KV水库专用供电线路，由建设单位协商可以投入一台100KVA变压器使用，余下供电线路由施工单位自行架设。
不论采用哪种方案，现场供电线路架设采用TN-S三相五线制接零保护系统供电线路，所用配电箱、控制开关及漏电保护器必须采用国标产品。
若考虑采用第二方案时，防止停电，我们备用一台120KW的发电机组应急。
施工现场钻井及排水临时用电计算：动力设备用电额定功率p1：电焊机额定容量p2:照明用电P3（ＫＷ）: 取5KW,则总用电量为：p=1.1(K1×P1/COSΦ+K2P2+K3P3)式中p---供电设备总需要容量KVA ；P1－－电动机额定功率(KW)；P2---电焊机额定容量(KVA)P3 --照明容量（KW）COSΦ---平均功率因数，取0.75K1 K2 K3----需要系数，查表可知K1= 0.5 K2 =0.5 K3=0.8p=1.1×(0.5×100.7/0.75+0.5×15+0.8×5)=86.5 KVA根据实际用电计算，需业主提供86.5KVA用电量。
四、管道施工:4.1施工放样：依据勘测单位提供的良种场附近和青山北两个BM标准点作为测量控制点，进行管道轴线定位施测和高程控制施测，由建设单位指定鸡西市108所依据良种场附近和青山北两个BM测量控制点利用卫星定位的GPS将轴线控制点和高程控制点引到靠近施工区外通视的地方进行布控并加以保护，设立醒目的保护装置，防止车辆或其他机械碰撞，并定期校核，发现破坏，及时补测（如控制点K1、K2、K3、K4等）。
平面轴线控制点、高程控制点测量的全部数据必须经校核无误后进行报验，由监理工程师确认审批后，方可使用，依此为依据进行测量放样。
测量用的水准仪，经纬仪，钢尺等必须提前经计量检定或校准并标识，由测量人员专人使用和保养，如发现失准，立即对测控的数据成果进行重新测量，确保测量成果准确。
我们依据所提供的控制点进行管线轴线定位放样并将高程控制点引到管线东侧电线杆上。
测量放样由测量员负责，并进行详细记录，妥善保管，随时备查。
4.1.1施测依据：4.1.1.1《工程测量规范》GB50026-93；4.1.1.2设计文件及图纸；4.1.1.3建设单位交付导线控制点、高程控制点；4.1.2测量仪器及工器具：4.1.2.1经纬仪二台；4.1.2.2自动安平水准仪二台；4.1.2.3钢尺、水准尺等；4.1.3施工放样：4.1.3.1复核建设单位交付的导线控制点、高程控制点；4.1.3.2对于设计给定的导线控制点等进行控制锁定；4.1.3.3根据施工需要加设临时平面控制点（轴线点）和高程控制点（水准点），在一个测区内均不得少于3个点；4.1.3.4经纬仪定向钢尺丈量；4.1.4测量精度：4.1.4.1经纬仪导线方位角闭和差±40n，n为测站数；4.1.4.2距离测量允许偏差，如下表；4.1.4.3水准点闭和差±20L，L为水准点间的水平距离，单位为公里。
4.2土方分项工程施工方法：4.2.1施工前应具备条件4.2.1.1施工用人、材、机已准备齐全，材料、机具检验、试验合格，人员经安全技术教育符合施工要求；4.2.1.2施工方案经监理批准，准予实施；4.2.1.3需开挖的部位开挖时应办理动土证，并经监理确认后方可开挖；4.2.2土方开挖：首先由测量员进行放样，确定开挖边线并用白灰撒线作为标记，放样结束后及时进行测量报验。
验收合格后，方可开挖。
开挖时采用DH300反铲单斗挖掘机进行机械开挖，开挖时采用端头挖土法，即挖掘机自K2+000一侧的端头以倒退行驶的方法进行向南开始开挖。
为防止机械对基础的扰动，防止超挖，底部预留150mm用人工及时配合开挖清底，清底土方用挖掘机及时清走，由测量人员跟踪控制，严格控制标高和轴线。
达到设计高程未扰动的持力层上。
如局部有扰动或淤泥质黏土，应有业主、监理、设计等部门负责人现场确认后全部清除，用素土回填至设计高程，素土粒径不应大于25mm，按每层200—300mm分层回填夯实，密实度要求达到90%。
严禁回填杂土、垃圾土、淤泥质土、石块等。
沟槽开挖允许偏差要符合规范要求。
土方开挖施工时的几个关键环节：4.2.2.1开挖前必须查明施工段地上地下的情况。
4.2.2.2开挖形式和边线确定：沟槽开挖断面形式采用梯形槽形式。
开挖边线按边坡系数和底部开挖宽度确定。
梯形槽边坡系数确定为1：0.33。
平均挖深2.6-2.8左右。
底部开挖宽度宜按下列公式计算：B= D+2（b1+ b2）=1000+2（400+150）=2100 mm式中：B管道沟槽底部的开挖宽度，mmD管道结构的外缘宽试，mmb1管道一侧的工作面宽度，可选用400mm。
b2管道一侧的支撑厚度，取150—200mm。
沟槽开挖顶部开挖宽度根据边坡系数、挖深、底部开挖宽度确定为4.0米。
4.2.2.3开挖时施工排水：沟槽开挖排水及降水采用井点降水方式，保证基坑地下水降到基础下0.5米，不受水的影响，使其处于干燥状态，确保工程基础质量。
详见井点降水措施方案。
4.2.2.4开挖时，考虑恢复耕地，顶部黑土土方（耕土）与其它土方要分开堆放。
根据现场实际情况顶部黑土土方堆在沟槽东侧，以利于恢复耕地并保证东侧进管并下管。
其余土方土方向沟槽西侧堆土，为了安全起见，堆土与沟槽边的距离应大于0.8米，堆土高度不能超过1.5米，以免造成塌方。
堆土不得掩埋测量标志、消防栓、阀门、雨水口等设施；按照建设单位要求工作界限为以管线中心线为准西侧占地10米宽，东侧占地15米宽，总计25米宽。
不允许超出占地范围。
