锅炉房图纸会审
图纸会审内容与流程
图纸会审内容与流程在建筑工程领域，图纸会审是一项至关重要的工作环节。
它不仅有助于提前发现和解决设计图纸中存在的问题，还能保障工程的顺利进行，提高工程质量，降低成本和风险。
那么，图纸会审到底包括哪些内容，又有着怎样的流程呢？接下来，让我们详细了解一下。
一、图纸会审的目的图纸会审的主要目的是使参与项目施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。
通过会审，可以消除图纸中的差错、遗漏和矛盾，确保施工的顺利进行，保证工程质量和安全。
二、图纸会审的参与人员通常，图纸会审由建设单位组织，施工单位、监理单位、设计单位等相关单位共同参与。
施工单位的项目经理、技术负责人、各专业工长等是图纸会审的主要参与者。
他们需要从施工的角度出发，对图纸进行详细的审查，提出施工中可能遇到的问题和困难。
监理单位的总监理工程师、专业监理工程师等要对图纸的合规性、合理性进行审查，监督施工单位和设计单位的沟通协调。
设计单位的项目负责人、各专业设计人员需要在会审中对施工单位和监理单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。
建设单位的项目负责人、工程管理人员等则要协调各方关系，确保图纸会审的顺利进行。
三、图纸会审的内容1、建筑图（1）审查建筑物的平面布置、立面造型、层高、门窗位置及尺寸等是否符合设计规范和使用要求。
（2）检查建筑物的防火、防水、保温、隔热等构造措施是否合理。
（3）核对楼梯、电梯、阳台、雨篷等部位的设计是否满足安全和使用要求。
2、结构图（1）审查结构体系的选型、基础形式、柱网布置、梁的配筋等是否合理。
（2）检查结构构件的尺寸、标高、配筋等是否符合规范要求。
（3）核对预埋件、预留孔洞的位置和尺寸是否准确。
3、给排水图（1）审查给排水系统的设计是否满足使用要求，管径、坡度、标高是否合理。
（2）检查管道的布置是否与其他专业（如电气、暖通）存在冲突。
（3）核对卫生器具、消防设施的位置和选型是否符合规范。
浅析供暖通风工程图纸会审中存在的问题

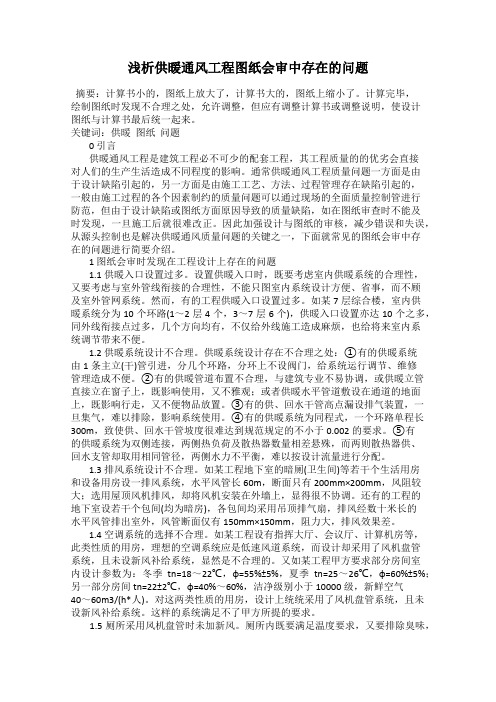

浅析供暖通风工程图纸会审中存在的问题摘要：计算书小的，图纸上放大了，计算书大的，图纸上缩小了。
计算完毕，绘制图纸时发现不合理之处，允许调整，但应有调整计算书或调整说明，使设计图纸与计算书最后统一起来。
关键词：供暖图纸问题0 引言供暖通风工程是建筑工程必不可少的配套工程，其工程质量的的优劣会直接对人们的生产生活造成不同程度的影响。
通常供暖通风工程质量问题一方面是由于设计缺陷引起的，另一方面是由施工工艺、方法、过程管理存在缺陷引起的，一般由施工过程的各个因素制约的质量问题可以通过现场的全面质量控制管进行防范，但由于设计缺陷或图纸方面原因导致的质量缺陷，如在图纸审查时不能及时发现，一旦施工后就很难改正。
因此加强设计与图纸的审核，减少错误和失误，从源头控制也是解决供暖通风质量问题的关键之一，下面就常见的图纸会审中存在的问题进行简要介绍。
1 图纸会审时发现在工程设计上存在的问题1.1 供暖入口设置过多。
设置供暖入口时，既要考虑室内供暖系统的合理性，又要考虑与室外管线衔接的合理性，不能只图室内系统设计方便、省事，而不顾及室外管网系统。
然而，有的工程供暖入口设置过多。
如某7层综合楼，室内供暖系统分为10个环路(1～2层4个，3～7层6个)，供暖入口设置亦达10个之多，同外线衔接点过多，几个方向均有，不仅给外线施工造成麻烦，也给将来室内系统调节带来不便。
1.2 供暖系统设计不合理。
供暖系统设计存在不合理之处：①有的供暖系统由1条主立(干)管引进，分几个环路，分环上不设阀门，给系统运行调节、维修管理造成不便。
②有的供暖管道布置不合理，与建筑专业不易协调，或供暖立管直接立在窗子上，既影响使用，又不雅观；或者供暖水平管道敷设在通道的地面上，既影响行走，又不便物品放置。
③有的供、回水干管高点漏设排气装置，一旦集气，难以排除，影响系统使用。
④有的供暖系统为同程式，一个环路单程长300m，致使供、回水干管坡度很难达到规范规定的不小于0.002的要求。
江苏省锅炉节能审查审图的几点注意点
江苏省锅炉节能审查审图的几点注意点1、符合的工况范围：80∽100%。
2、受热面前的烟道必须做好保温。
3、可分式省煤器，要求保温，有尺寸，拆点明确。
4、能效测试的检查孔，要求有尺寸能定位。
5、保温计算必须进行。
6、节能记录表中，项目没有的空格上要求打斜杠（／）。
7、节能审查报告中的意见，不要删除，需保留。
8、大炉子相关的项目如果不是厂家设计的，在相关地方可以打斜杠（／），备注里标明设计院统一配置。
9、表格的内容，必须认真填写。
10、《节规》要求配套的新的要求，如仪表，不得以用户自理的字样出现。
11、设计说明书要从使用说明书中脱离出来单独做。
12、使用说明书要重新修订，与设计说明书分开。
13、计算的排烟温度一定要属实。
14、小锅炉，要重新考虑结构，有必要则需增加引风机。
15、规程要求配套的仪器、仪表，搞试点选仪表时一定要注明型号16、油气两用型锅炉，必须给出两套热力计算书17、能效测试很早就给出了，各单位必须抓紧实施，五一为强制执行点18、余热锅炉必须进行能效和安全鉴定，安全系统的安全阀排污阀、保温等一定要齐全。
作为部件的分气缸，可以不用两外鉴定19、目前还没有进行节能审查的产品，必须进行节能审查20、产品在进行定性测试前，必须进行节能审查21、35T以上的锅炉测试目前由总局安排22、各公司必须积极围绕节能工作，停止观望态度，加大节能理解力度，尽量不要给公司的销售留下问题23、原节能审查过的图纸抓紧时间重新核算，增加尾部受热面达到节规的要求24、对需要进行热工测试的产品要做计划与客户联系为定型测试做好准备。
浅析供暖通风工程图纸会审中存在的问题
浅析供暖通风工程图纸会审中存在的问题顾佩俊摘要：本文主要結合实际情况，简单论述了供暖通风工程施工建设过程中施工图纸会审容易出现的几种问题，进行了简单介绍。
关键词：供暖通风工程;图纸会审;问题供暖通风工程是建筑工程施工建设过程中十分重要的组成部分，其施工质量的好坏将会对整个建筑工程的安全运行以及居住在建筑中的人们生产生活造成不同程度的影响。
供暖通风工程施工建设过程中的质量问题，一方面是由于设计缺陷所造成，另一方面是在施工建设过程中所选择的施工方法，施工工艺不正确。
一般情况下，施工现场质量问题可以通过现场施工质量管理进行防范，而设计图纸缺陷所造成的施工质量问题，主要是因为在图纸会审期间没有针对图纸中所存在的问题及时指出，使得施工质量问题从一开始便存在，为后期施工埋下了安全隐患。
一、供暖通风工程图纸会审期间设计方面存在的问题（一）供暖入口设计不合理供暖通风工程供暖入口在设计过程中，既要将整个供暖系统全面考虑进去，又要确保整个供暖线路铺设的合理性，连接的合理性，不能只是为了室内系统设计的方便省事，而不顾及室外管网的连接。
在很多项目工程设计阶段，普遍存在着功能入口设计不合理，设计过多的现象。
有一个十层左右的公共办公楼，整个室内供暖系统分为了12个环路，每个供暖环路都需要设置一个供暖入口。
在与外部线路连接时，存在连接点过多，方向分布不均匀的问题。
由于供暖入口设计不合理，不仅会给外部连线造成巨大工作压力，也会给将来供暖系统投入使用后的调节和维修，带来很大不便。
（二）供暖系统设计不合理供暖系统是供暖通风工程的重要组成部分，供暖系统设计不合理，主要包含以下几个方面：首先，在有些施工方案中，供暖系统主要是由一条独立的管道引进，然后再分为几个环路，在各个环路上没有设置相应的阀门，系统正式投入使用之后，给系统调节运行维护管理造成极大不便，一旦出现故障问题，就需要将整个供暖系统全部停止，才能进行维修;其次，供暖管道设置不合理，与整个建筑工程的内部结构不相协调。
锅炉电气图纸会审中常见的问题探讨
锅炉电气图纸会审中常见的问题探讨摘要：锅炉设计好比一个人体，而锅炉专业就是人体的外貌，是一栋大楼的外观与内部房间功能的划分。
结构专业好比人体骨骼，为建筑提供支撑，与建筑相呼应。
水暖专业就是人体的内部循环系统，保证人体的正常生命循环，电气专业则是控制人体的神经系统，为整个锅炉提供电能，并且控制设备专业的正常运作。
关键词：锅炉电气；图纸会审；问题探讨1 电气设计分析负责电气设计的可以称为电气设计师，又可称为电气工程师及电气设计工程师。
其更加注重技术方面的能力，来自大学的电气专业。
电气通常分为两个方面：强电部分和弱点部分。
（1）强电部分可分为：供配电系统、动力系统、照明系统和防雷接地系统。
（2）弱电系统可分为：综合布线系统、有线电视系统、视频监控系统、门禁系统、楼宇智能系统、广播系统、会议系统及火灾自动报警系统。
（3）电气图纸方面根据本人经验也可分为两个部分，为总图部分和平面图部分。
（4）总图部分包括：图纸目录、电气设计说明、电气图例、干线系统图、高压配电系统图、低压配电系统图、设备原理系统图。
（5）平面图部分包括：电气干线平面图、照明平面图、动力平面图、空调电平面图、疏散指示平面图、综合布线平面图、广播平面图、火灾自动报警平面图、水暖设备平面图及空调室外机平面图。
2 总图部分①图纸目录：介绍电气设计中所有图纸的设计内容、名称、编号等。
②电气设计说明：（1）主要介绍本次设计的工程概况，包括地址、建筑情况、中华人民共和国现行主要标准及法规和其它有关国家及地方的现行规程、规范及标准；（2）设计范围（3）配电系统：包括负荷计算、导线的选择、用电设备的选择。
（4）照明系统：灯具的选型、照明供电形式、电线及穿管型号的选择。
（5）设备安装1）工程所选设备、材料，必须具有国家级检测中心的检测合格证书（3C认证）；必须满足与产品相关的国家标准。
2）配电箱安装严格依据电气设计规范的标准。
（6）综合布线系统1）由弱电机房网络配线架至各末端数据、语音点的布线。
小型锅炉房设计方案审查要点
小型锅炉房设计图样审查要点依据：1、蒸汽锅炉安全技术监察规程（96）2、锅炉房设计规范GB50041-20083、建筑设计防火规范GB50016-20064、高层民用建筑建筑设计防火规范GB 50045-95(2005年修订版)5、有机热载体炉安全技术监察规程（93）6、热水锅炉安全技术监察规程（97）一．锅炉房位置1.锅炉房是指设计有锅炉及其附属设备、水处理设施、水泵及分汽（水）缸等的建筑物。
锅炉房宜与其它建筑物分离独立设置。
锅炉房不应直接设置在人员密集的场所（如公共浴室、教室、餐厅、观众厅、商场、候车室等），或在其上面、下面、贴邻或主要疏散口的两旁。
2.新建的锅炉房不应与住宅相连。
3.锅炉房如设在多层或高层建筑物的半地下室或第一层中则必须同时符合以下条件：⑴、每台蒸汽锅炉的额定蒸发量不超过10t/h，额定蒸汽压力不超过1.6MPa；每台热水锅炉（包括直燃型吸收式冷温水机组机房）的额定出力不超过7MW，额定出水温度≤95℃。
⑵每台蒸汽锅炉必须有可靠的超压联锁保护装置和低压水位联锁保护装置。
⑶每台锅炉的安全附件和联锁保护装置要定期维护和试验，以保证其灵敏、可靠。
⑷锅炉间的建筑结构应有相应的抗爆措施。
⑸独立操作的司炉工人必须持有相应级别的司炉操作证，且连续操作同类别锅炉五年以上，未发生过事故。
⑹必须有安全疏散通道。
4.锅炉房不宜设在高层或多层建筑的地下室、楼层中间或屋顶，但由于条件限制需要设置时，除应符合本要点第一条第三款的要求外，还应符合以下条件，且锅炉房设置前应事先征得设区的市及以上特种设备安全监察机构的同意：⑴每台蒸汽锅炉的额定蒸发量不超过4t/h，额定蒸汽压力不超过1.6MPa；每台热水锅炉（包括直燃型吸收式冷温水机组机房）的额定出力不超过2.8MW，额定出水温度≤95℃。
⑵必须用轻油、城市煤气、天然气作燃料或电加热的锅炉。
地下锅炉房严禁使用液化石油气或密度大于0.75的气体燃料。
⑶燃料供应管道的连接采用氩弧焊打底。
图纸会审要点清单
附件2：
内部
图纸会审要点清单
一、编制说明
为方便项目部和各参建单位更好、更快地做好图纸会审工作，运营中心收集整理施工图纸中易出现的错、漏、碰、缺等问题，按专业以表格形式列出，供各方在审查施工图时参考。
由于施工图纸内容繁多，各地的施工环境、地方条例规定相差较大，各区域可根据属地化特点，在此基础完善区域版的图纸会审指引。
为便于统计分析图纸会审中提出的问题，图纸会审记录表统一采用省统表，会审问题按影响的严重程度从大到小顺序整理填写。
图纸
会审及交底记录需上传至安全质量管理平台
二、各专业图纸审查的要点
（一）总平面图审查要点
二）建筑专业施工图纸审查要点
七）强电专业施工图纸审查要点
八）弱电专业施工图纸审查要点
九）暖通专业图纸审查要点。
装饰工程图纸会审
工程名称：集中供热锅炉房
单位工程
子分部
部位
设计
具体做法
疑问
答复
锅炉房
楼地面
控制室
防静电地板05J909/楼57B、LD61
150-250高架空防静电活动地板；面层涂刷地板漆；20厚1:2.5水泥砂浆；60厚lc7.5轻骨料砼；楼板层
60厚轻骨料砼改为普通
办公室、更衣室、淋浴、卫生间
地板砖楼地面，05J909/地12B、楼12B、LD15
250厚C20砼表面撒1:1水泥砂浆随打随抹，内配14双层双向钢筋，间距150*150；300厚级配碎石、压实系数0.95，处理后地基承载力特征是大于200kpa;150厚碎石夯入土中。
是否参见此做法
内墙面
05J909/内墙4A2、NQ6
同锅炉房
屋面
彩钢板
外墙面
米黄色涂料和火烧板勒角
同锅炉房
踢脚线
水泥砂浆踢脚、05J909、参见踢2A、H=150、TJ4。同锅炉房
台阶
室外台阶k-l/11
05J909、台4A/SW6
砖砌台阶：1:1水泥砂浆勾缝；M5砖砌台阶；300厚3:7灰土
坡道
05j909、坡6A/SW13
50厚细石砼面层；100厚c20混凝土垫层；300厚3:7灰土。
伸缩缝
8.9/G.E
96SJ101
窗台板
采用大理石窗台板
无做法
干煤棚
地面
06J305第6页节点10
屋面
同锅炉房
外墙面
米黄色外墙砖、900高火烧板勒角
踢脚线
全为水泥砂浆，参见锅炉房
窗台板
同锅炉房
门窗
单框双玻平开塑钢窗
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉房内容：
（暖通）
1、A轴-E轴/1轴处暖气片长500mm(550)是什么意思？
答：设计校核后答复
2、图纸设计水暖是否改为气暖，如改为气暖请另出图纸？答：改为气暖，另补充图纸
（电气）
1、悬挂灯安装高度8米线管采用何种管材明装?
答：悬挂灯改为壁灯。
2、电气说明五中5.1条避雷网如何安装？
答：经设计校核后屋顶是否设置避雷网，如设置另出图
（建筑）
1、锅炉基础定位图？
答：设计补充定位图
2、锅炉基础砼断面尺寸？
答：由锅炉厂家提供
3、锅炉基础地基是否处理？
答：不需处理
4、锅炉房基础图有二套图纸以哪套为准？
答：以锅炉房基础布置图为准
5、结施4说明中所有砼构件做耐高温处理，如何处理？答：所有砼构件不做耐高温处理
6、锅炉基础A-A剖面部分标高不详？
答：设计核实后答复
7、建筑说明三中第3条与结施+0.000标高框架梁冲突？答：防潮层标高为+0.02m处
8、结施三①轴③轴标注是否有误？
答：出图纸有误。
9、无屋面板型号厚度及具体说明?
答：屋面板型号厚度颜色由建设方根据需要定置。
10、门窗表中无门型号图集号？
答：门型号由建设方根据设计尺寸定置。
11、钢管桩内灌注C35砼可否？
答：原设计桩径为50mm，经校核和改为89mm，钢管桩内灌注C30细石混凝土
12、M2门由设计3000mm改为3600mm？
答：是
13、因本工程工期紧，施工场地狭小，现场搅拌困难，砼全部使用商品砼
（水施）
1、无脸盆及水嘴安装高度？
答：水嘴距做成地面800mm，脸盆安装详见图集99S304/27。
