柯尼卡复印机一些维修代码
柯尼卡复印机一些维修代码
1l显影偏压调整。
(1)将万用表调整为：1000VDC(切记，以免烧坏万用表)
(2)将万用表的COM笔(黑表笔)接主控板的CN12-1，+表笔(红表笔)接地(GROND)。
(3)进入47方式
(4)输入数字键1和2。
(5)按下复印键。
(6)然后调整主控板VR1，使输出为-180V。
(7)按停止/消除键。
(8)关闭主开关，以解除47方式。
2.检查显影器中的色粉浓度。
(1)进入47方式。
(2)输入数字键5和0。
(3)按下复印键。
复印计数器闪亮90秒，数据将显示在复印计数器上。
然后按以下公式从下面的数据中查出色粉的实际含量百分比。
公式：色粉浓度数据=25-[复印计数器上数据]
+13=6%；+6=5%；0=4%；-6=3%；-13=2%
(4)按停止/消除键。
(5)关闭主关以解除47方式。
3.色粉浓度调整(一般为更换新显影剂时执行)。
(1)更换新显影剂。
(2)进入47方式。
(3)输入数字键5和1。
(4)按下复印键，M1(主电机)转动大约3分钟。
(5)关闭主开关，以解除47方式。
4.光带调整。
(1)打光的分配板全部打开，进入47方式。
(2)输入数字键9和6。
(3)按下复印键(曝光灯移到玻璃板中间)。
(4)再按一次复印键(曝光灯亮持续亮3秒)。
(5)放一张白纸在玻璃板上。
(6)光带两端的宽度必须相等；光带必须在光缝的上面；调整曝光灯的左右安装点支架，以使发亮部分尽可能窄。
(7)关闭主开关，以解除47方式。
请遵循以下标准：
①调整灯接触板使灯真空点(制造曝光灯时的工艺点)和光的分配板的距离为23.4±0.3m m
②灯的真空点必须指向光分配板。
③在移动灯接触板时不能升起。
④在操作时请切断电源，以免触电。
5.AE调整(自动曝灯强度)
(1)进入47方式。
(2)把AE检查卡放在曝光玻璃上。
(3)输入数字键9和8。
(4)按复印键("98"开始闪亮、扫描架运作，长亮时调整完成。
(5)关闭主开关，以解除47方式静电复印机卡纸故障原因分析。
柯尼卡美能达数码机错误代码
美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
柯尼卡常用代码
柯尼卡常用代码!!!! 注意保留柯尼卡复印机代码柯尼卡复印机代码1.显影偏压调整。
(1)将万用表调整为：1000VDC(切记，以免烧坏万用表)(2)将万用表的COM笔(黑表笔)接主控板的CN12-1，+表笔(红表笔)接地(GROND)。
(3)进入47方式(4)输入数字键1和2。
(5)按下复印键。
(6)然后调整主控板VR1，使输出为-180V。
(7)按停止/消除键。
(8)关闭主开关，以解除47方式。
2.检查显影器中的色粉浓度。
(1)进入47方式。
(2)输入数字键5和0。
(3)按下复印键。
复印计数器闪亮90秒，数据将显示在复印计数器上。
然后按以下公式从下面的数据中查出色粉的实际含量百分比。
公式：色粉浓度数据=25-[复印计数器上数据]+13=6%；+6=5%；0=4%；-6=3%；-13=2%(4)按停止/消除键。
(5)关闭主关以解除47方式。
3.色粉浓度调整(一般为更换新显影剂时执行)。
(1)更换新显影剂。
(2)进入47方式。
(3)输入数字键5和1。
(4)按下复印键，M1(主电机)转动大约3分钟。
(5)关闭主开关，以解除47方式。
4.光带调整。
(1)打光的分配板全部打开，进入47方式。
(2)输入数字键9和6。
(3)按下复印键(曝光灯移到玻璃板中间)。
(4)再按一次复印键(曝光灯亮持续亮3秒)。
(5)放一张白纸在玻璃板上。
(6)光带两端的宽度必须相等；光带必须在光缝的上面；调整曝光灯的左右安装点支架，以使发亮部分尽可能窄。
(7)关闭主开关，以解除47方式。
请遵循以下标准：①调整灯接触板使灯真空点(制造曝光灯时的工艺点)和光的分配板的距离为23.4±0.3m m②灯的真空点必须指向光分配板。
③在移动灯接触板时不能升起。
④在操作时请切断电源，以免触电。
5.AE调整(自动曝灯强度)(1)进入47方式。
(2)把AE检查卡放在曝光玻璃上。
(3)输入数字键9和8。
(4)按复印键("98"开始闪亮、扫描架运作，长亮时调整完成。
柯尼卡维修资料（最全）
柯尼卡维修资料（最全）柯尼卡7065数码复印机维修资料柯尼卡数码复印机KONICA 柯尼卡SITIOS 7065 数码复印机故障码纸盘纸提升故障故障码说明F18-1上纸盘纸提升故障M17(CN7-A2)上盘驱动电机ON后7.5秒上限传感器PS16未ONF18-2上纸盘纸提升故障M18(CN7-A3)下盘驱动电机ON后7.5秒上限传感器PS17未ONF18-3LCT1000纸盘纸提升故障M142(CN120-A7)驱动电机ON后7.5秒,PS143(CN83-B6)1000张纸LCT纸盘上限传感器DD未ONF18-4LCT1500纸盘纸提升故障M141(CN120-A6)驱动电机ON后7.5秒,PS142(CN120-B6)1500张纸LCT纸盘上限传感器DD未ON F18-5LCT3500纸盘纸提升故障M801(CN140-A5)驱动电机ON后30秒,PS801(CN140-B1)3500张纸LCT纸盘上限传感器DD未ON电极丝清洁电机F22-1M7电机锁住M7(CN30-B6,7)主充电极丝清洁电机F22-2M8电机锁住M8(CN30-B9,10)转/分电极丝清洁电机⾼压故障F28-1主充⾼压输出超过规定值3/19 CN62-A9, F SIG 检测到故障后⽴即停机,将电源开关关闭取出卡纸后再打开电源开关F28-2主充⾼压输出超过规定值3/19 CN62-B3, T SIG 检测到故障后⽴即停机,将电源开关关闭取出卡纸后再打开电源开关F28-3主充⾼压输出超过规定值3/19 CN62-B10, S SIG 检测到故障后⽴即停机,将电源开关关闭取出卡纸后再打开电源开关定影故障F34-1软件检测到定影超温上热辊(TH1中间;TH2外边)热敏电阻由1/19 TH1-SIG;TH2-SIG CPU模拟⼝软件检测到定影超过220度F34-2定影超温检测电路检测到定影超温14/19定影超温检测电路检测到定影超过220度(TH1-IN),主继电器OFF切断定影AC 供电F35-1定影低温，规定时间内预热未完成上热辊(TH1中间;TH2外边)热敏电阻由1/19 TH1-SIG;TH2-SIG CPU模拟⼝软件检测到定影超过220度F35-2定影低温，预热完成后温度⼜底于规定值上热辊(TH1中间;TH2外边)热敏电阻由1/19 TH1-SIG;TH2-SIG CPU模拟⼝软件检测到定影超过220度F36-1定影加温120秒预热未完成上热辊(TH1中间;TH2外边)热敏电阻由1/19 TH1-SIG;TH2-SIG CPU模拟⼝软件检测到定影超过220度F36-2定影加温100秒预热未完成F37-1定影下热辊超温检测电路检测到定影超温14/19定影下热辊(TH3)超温检测电路检测到定影超过220度(TH1-IN),主继电器OFF切断定影AC供电光学E41-1光学初始化5秒内学各传感器未ON PS3(CN9-A4)遮蔽(Shading)传感器;PS9(CN9-B2)ADF原位传感器;PS28(CN9-B3)EE扫描传感器PS29(CN9-B9)ADF制动传感器注:执⾏36-2-3-4,光学停⽌位置⾃动调整E41-2光学返回时异常（调整）PS9(CN9-B2)ADF原位传感器OFFPS29(CN9-B9)ADF制动传感器ON注:执⾏36-2-3-4,光学停⽌位置⾃动调整;36-2-3-6,光学制动量⾃动调整注:执⾏36-2-3-4,光学停⽌位置⾃动调整; 36-2-3-6,光学制动量⾃动调整E41-3光学返回制动开始120秒内,反转信号未ONE41-4PS8玻璃传感器PS8(CN9-A9)玻璃传感器E41-5光学扫描停⽌位置异常(调整)PS3(CN9-A4)遮蔽(Shading)传感器; PS9(CN9-B2)ADF原位传感器; PS28(CN90B3)EE扫描传感器;PS29(CN9-B9)ADF制动传感器注:执⾏36-2-3-4,光学停⽌位置⾃动调整图像处理E46-0检测到激光⾃动功率控制(APC)出错E46-2E-RDH(电⼦RDH处理板)内FIFO出错E-RDH(电⼦RDH处理板)板内的先进先出存储器(FIFO)出错E46-3E-RDH(电⼦RDH处理板)板内FIFO出错E-RDH(电⼦RDH处理板)板内的先进先出存储器(FIFO)数据压缩时出错E46-5激光驱动板,检索传感器板激光驱动板(LDB1;LDB2)激光起始位置检索传感器(INDXSB)未接E46-6E-RDH(电⼦RDH处理板)板内的伸长出错1E46-7E-RDH(电⼦RDH处理板)板内的伸长出错2E46-8检索传感器板(INDXSB)出错APC执⾏时,激光起始位置检索传感器板(INDXSB)输出E46-9E-RDH(电⼦RDH处理板)压缩IC出错E-RHD(电⼦RDH处理板)E46-10E-RDH(电⼦RDH处理板)FIFO⾃诊断出错E-RHD(电⼦RDH处理板)E46-11E-RDH(电⼦RDH处理板)参数出错E-RHD(电⼦RDH处理板)E46-12E-RDH(电⼦RDH处理板)压缩未结束出错E-RHD(电⼦RDH处理板)E46-15VV检查出错1IPB(图像处理板)E46-16VV检查出错2IPB(图像处理板)E46-17滤波计数计算出错IPB(图像处理板)E46-20页内存确保出错IPB(图像处理板)E46-24曝光灯L1曝光量E46-25曝光灯L1曝光量图像处理CPU出错E47-1AGC终了通知,IPB(图像处理板)E47-2扫描OK信号未从IPB(图像处理板)内的CPU返回E47-3打印OK信号未从IPB(图像处理板)内的CPU返回E47-4页内存确保OK信号未从IPBI(图像处理板)内的CPU返回E47-5副扫描光束补正完了信号未从IPB(图像处理板)内的CPU返回IPB(图像处理板)E47-6打印机⼯作OK信号未从IPB(图像处理板)的CPU返回;处理OK信号未从RDH(电⼦RDH处理板)返回电机速度异常2/5F51-1M35 PLL/显影电机转速正常信号M35 PLL(CN30-A6)显影电机转速正常信号2/5F51-2M1 PLL/主电机转速正常信号M1 PLL/(CN30-A4)主电机转速正常信号2/5F51-3M10 PLL/加粉电机转速正常信号M10 PLL/(CN30-B11)加粉电机转速正常信号2/5F51-4M3 LD/显影器电机转速正常信号M3 LD/(CN65-B8)显影器电机转速正常信号2/5F51-5M4 PLL/⿎电机转速正常信号M4 PLL/(CN30-A12)⿎电机转速正常信号2/5F51-6M5 RDY激光多菱镜电机转速正常信号M5 RDY(CN322-4)激光多菱镜电机转速正常信号2/5F51-7M151 LD/ADU输纸电机转速正常信号M151 LD/(CN830A11)ADU输纸电机转速正常信号2/5F51-9M12 PLL/光学扫描电机转速正常信号M12 PLL/(CN223-11)光学扫描电机速正常信号风扇电机速度异常2/5F52-1FM16 LD/本体冷却风扇转速正常信号FM16 LD/(CN65-B9)本体冷却风扇转速正常信号2/5F52-2MF14 LD/纸输送吸风风扇转速正常信号FM14 LD/(CN65-A11)纸输送吸风扇转速正常信号2/5F52-3FM30 LD/显影器吸风风扇转速正常信号FM30 LD/(CN65-A2)显影器吸风扇转速正常信号2/5F52-4FM2 LD/光学冷却风扇转速正常信号FM2 LD/(CN83-B1)光学冷却风扇转速正常信号2/5F52-5FM22 LD/E-RDH(电⼦RDH处理板)FM22 LD/(CN65-A6)E-RDH(电⼦RDH处理板)冷却风扇-2转速正常信号2/5F52-6FM11 LD/激光多菱镜电机冷却风扇FM11 LD/(CN65-A4)激光多菱镜电机冷却风扇转速正常信号2/5F52-8FM153 LD/ADU冷却风扇-1转正常信号FM153 LD/(CN83-B11)ADU冷却风扇-1转速正常信号2/5F52-9FM154 LD/ADU冷却风扇-2转正常信号FM154 LD/(CN83-B12)ADU冷却风扇-2转速正常信号2/5F52-10FM3 LD/直流电源冷却风扇转速正常信号FM3 LD/(CN30-B6)直流电源冷却风扇转速正常信号2/5F52-11FM203 LD/纸反转/排出部冷却风扇-1FM203 LD/(CN602-2)纸反转/排出部冷却风扇-1转速正常信号2/5F52-12FM204 LD/纸反转/排出部冷却风扇-2FM204 LD/(CN602-5)纸反转/排出部冷却风扇-2转速正常信号RADF(DF-312)E60通信出错复印机与RADF(DF-312)通信出错E67-1PS306,PS308,A\B;PS309调整不良PS306(DFCN7-8)原稿对位传感器;PS308A;B(DFCN6-6;6-5)原稿进稿输送传感器; PS309(DFCN6-2)原稿反转传感器E67-2M302原稿进稿电机反转M302(DFCN3-9,10)原稿进稿电机板转/正转E67-3NVRAM读/写出错;FM301,ADF排风扇FM301(DFCN44-6)ADF排风扇FS-106(后处理器Finisher)E70通信出错复印机与FS-106通信出错E77-1排纸输送辊移动故障电机M2排纸输送辊位置移动电机M2;FS106CN5-B1 辊移动原位传感器PS18E77-2纸盘提升故障电机M3纸盘升降电机M3,ON后⼀定时间(FS106- CN4-2)纸盘纸上限传感器PS2未ONE77-3拍纸板移动故障电机M5拍纸板驱动电机M5,ON后⼀定时间FS106 CN6-A8 拍纸板原位传感器PS8未OFF或OFF后未ON E77-4排纸输送辊移动故障电机M7排纸输送辊动作开始后,⼀定时间FS106 CN6-A9排纸⽪带原位传感器PS9未ONE77-5排纸⼝打开/关闭动作故障电机M8 排纸⼝打开/关闭开始后,⼀定时间FS106 CN5-A11 排纸⼝打开/关闭传感器PS12,ON 后未OFFE77-6装订器移动故障电机M9装订器移动电机M11,ON后⼀定时间FS106 CN2-B2 装订器移动原位传感器PS11未OFF或OFF 未ON E77-7装订器转动电机M12移动故障FS106 CN2-A7,装订器转动电机M12;FS106 CN2-B5/B8装订器旋转原位1传感器PS21;原位2传感器PS22 E77-8装订器转动电机M13移动故障E77-11后/前装订器电机M9/M10;原位传感器PS15/PS17后/前装订器电机M9(FS-106 CN3-1,2)/M10(FS-106 CN3-3,4)E77-12后/前装订器电机M9/M10;原位传感器PS15/PS17后/前装订器原位传感器PS15(FS106 CN6-A11)/PS17*FS106 CN6-B2)F56-2通信出错复印机操作部通信出错FS-108BM(后处理器Finisher)E70通信出错复印机与FS-108BM通信出错E77-1排纸输送辊移动故障电机M2排纸输送辊位置移动电机M2; FS-108/FS-108BM CN1-A23 辊移动原位传感器PS18E77-2纸盘提升故障电机M3纸盘升降电机M3,ON后⼀定时间FS-108/FS-108BM CN3-A1 PS2未ONE77-3拍纸板移动故障电机M5上拍纸板驱动电机M5,ON后⼀定时间FS-108/FS-108M CN25-A3 上拍纸板原位传感器PS8未OFF或OFF后未ONE77-4排纸输送辊移动故障电机M7排纸输送辊电机M7动作开始后,⼀定时间未达到规定速度E77-5排纸⼝打开/关闭动作故障电机M8排纸⼝打开/关闭开始后,⼀定时间FS-108/FS-108BM CN1-A25排纸⼝打开/关闭传感器PS12,ON后未OFFE77-6装订器移动故障电机M9装订器移动电机M11,ON后⼀定时间; FS108/FS-108BM CN25-B10装订器移动原位传感器PS11未OFF或OFF后未ONE77-7装订器转动电机M4移动故障FS-108/FS-108BM RB, CN23-A11--A16装订器转动电机M4E77-8装订器转动故障FS-108/FS-108BM CN24-B10装订器转动原位传感器PS14E77-11前敲击订书钉夹钳电机M23/装订器电机M24前敲击订书钉夹钳电机M23/前装订器电机M24,前夹钳原位传感器PS33/前装订器原位传感器PS34E77-12后敲击订书钉夹钳电机M21/装订器电机M22后敲击订书钉夹钳电机M21/装订器电机M22,后夹钳原位传感器PS30/后装订器原位传感器PS31E77-15FNS纸输送电机M1FS-108/FS-108BM M1 PLL/(CN1-B4),FNS纸输送电机M1转速正常信号E77-21装订和对折纸⽌动挡块电机M14装订和对折纸⽌动挡块电机M14动作开始后,⼀定时间FS-108BM CN26-B6装订和对折纸⽌动挡块原位传感器PS23未ONE77-22下拍纸板驱动电机M15下拍纸板驱动电机M15动作开始后,⼀定时间FS-108BM CN27-2下拍纸板原位传感器PS24未ON E77-23装订和对折纸⽌动挡块释放电机M17装订和对折纸⽌动挡块释放电机M17动作开始后⼀定时间FS-108BM CN26-A2 装订和对折纸⽌动挡块释放电机原位传感器PS21未ONE77-24对折纸⽌动挡块电机M18对折纸⽌动挡动M18动作开始后,⼀定时间FS-108BM CN9-A10对折⽌动挡块原位传感器PS27未ONE77-25对折纸装订,折纸⼑具移动电机M19对折纸装订,折纸⼑具移动电机M19动作开始后,⼀定时间FS-108BM CN9-A7 对折纸装订,折纸⼑具原位传感器PS22未ONE77-26对折纸输送电机M20FS-108BM M20 PLL/CN8-5,对折纸输送电机M20转速正常信号PI-108E77-41纸盘进纸电机M201PI-108 M201 CN51-A20纸盘进纸电机M201动作开始后,⼀定时间FN CN51-A3纸盘下限传感器PS203;FN CN51-A4纸盘上限传感器PS204;未ONE77-91FS-108BM主CPU通信出错FS-108BM副CPU数据接收时通信出错E77-92FS-108BM主CPU通信出错FS-108BM副CPU数据接收时通信出错KRDSFJ0KRDS与复印机内存检查结果数据出错FJ1复印机与DRSD通信出错FJ2RS232C串⾏接⼝线出错FJ3调制解调器AT命令出错FJ4主⼈与DRSD通信出错FJ5复印强⾏停⽌表⽰纸盘卡纸J10-1⼿进纸盘(静⽌时)卡纸PS18(CN7-B5)不进纸传感器(ON后⼀定时间激光写⼊开始),PS14(CN6-A2)纸对位传感器,PS30(CN6-A5)⼿进纸传感器J10-2⼿进纸盘动作时卡纸DS3(CN7-A8)⼿动纸盘进纸电磁铁ON后4秒,PS14(CN6-A2)纸对位传感器,PS30(CN60A5)⼿进纸传感器J10-4⼿进纸盘动作时卡纸SD3(CN7-A8)⼿进纸盘进纸电磁铁ON时,PS30(CN6-A5)⼿进纸传感器J11-1纸盘1(静⽌时)卡纸上纸盘PS20(CN7-B9)PER W TRY SENSOR(UPPER)传感器保持ON状态J11-2纸盘1动作时卡纸上纸盘SD1(CN7-A6)上纸盒第1进纸电磁铁ON后400毫秒,PS20(CN7-B9)PER W TRYSENSOR(UPPER)传感器未ONJ11-3纸盘1动作时卡纸上纸盘SD1(CN7-A6)上纸盒第1进纸电磁铁ON后650毫秒,PS18(CN7-B5)不进纸传感器(ON后⼀定时间激光写⼊开始)未ONJ11-4纸盘1动作时卡纸上纸盘SD1(CN7-A6)上纸盒第1进纸电磁铁ON时,PS20(CN7-B9)PER W TRY SENSOR(UPPER)传感器保持ON状态J12-1纸盘2(静⽌时)卡纸下纸盘PS21(CN7-B10)PER W TRY SENSOR (LOWER)传感器保持ON状态J12-2纸盘2动作时卡纸下纸盘SD2(CN7-A7)下纸盒第1进纸电磁铁ON后400毫秒,PS21(CN7-B10)PER W TRY SENSOR (LOWER)传感器未ONJ12-3纸盘2动作时卡纸下纸盘SD2(CN7-A7)下纸盒第1进纸电磁铁ON后620毫秒,PS18(CN7-B5)不进纸传感器(ON后⼀定时间激写⼊开始)未ONJ12-4纸盘2动作时卡纸下纸盘SD2(CN7-A7)下纸盒第1进纸电磁铁ON后,PS21(CN7-B10)PER W TRY SENSOR (LOWER)传感器保持ON状态J13-1纸盘3(静⽌时)卡纸LCT,1000纸盘PS210(CN83-B9)1000张纸LCD纸盘PER W SENSOR 传感器保持ON状态J13-2纸盘3动作时卡纸LCT,1000纸盘SD141(CN120-B11)LCT,1000第1进纸电磁铁ON后420毫秒,PS210(CN83-B9)1000张纸LCD纸盘PER WSENSOR 传感器未NOJ13-3纸盘3动作时卡纸LCT,1000纸盘SD141(CN120-B11)LCT,1000第1进纸电磁铁ON后2秒,PS144(CN83-B8)1000张纸LCD纸盒纸输送传感器未ONJ13-4纸盘3动作时卡纸LCT,1000纸盘SD141(CN120-B11)LCT,1000第1进纸电磁铁ON后时,PS210(CN83-B9)1000张纸LCD 纸盘PER W SENSOR传感器保持ON状态J14-1纸盘4(静⽌时)卡纸LCT,1500纸盘PS200(CN120-B8)1500张纸LCD纸盘PER W SENSOR 传感器保持ON状态J14-2纸盘4动作时卡纸LCT,1500纸盘SD140(CN120-B2)LCT,1500第1进纸电磁铁ON后370毫秒,PS200(CN120-B8)1500张纸LC低盘PER W SENSOR传感器未ONJ14-3纸盘4动作时卡纸LCT,1500纸盘SD140(CN120-B2)LCT,1500,第1进纸电磁铁ON后2.4秒,PS146(CN120-B7)1500张纸LCT纸盘纸输送传感器未NOJ14-4纸盘4动作时卡纸LCT,1500纸盘SD140(CN120-B2)LCT,1500第1进纸电磁铁ON时,PS200(CN120-B8)1500张纸LCD纸盘PER W SENSOR传感器保持ON状态J15-1LT-352纸盘(静⽌时)卡纸PS802(CN140-B2)3500张纸LCT纸盘PER W SENSOR传感器保持ON状态J15-2LT-352纸盘动作时卡纸MC800(CN803-B2)2500张纸LCT纸盘第1进纸离合器ON后400毫秒;PS802(CN140-B2)3500张纸LCT纸盘PERW SENSOR传感器未ONJ15-3LT-352纸盘动作时卡纸PS802(CN140-B2)3500张纸LCT纸盘PER W SENSOR传感器ON后800毫秒,PS18(CN7-B5)不进纸传感器未ON J15-4LT-352纸盘动作时卡纸MC800(CN803-B2)3500张纸LCT纸盘第1进纸离合器时;PS802(CN140-B203500张纸LCT纸盘PER W SENSOR传感器保持NO状态复印机本体卡纸J16-0纸对位(静⽌时)卡纸PS14(CN6-A2)纸对位传感器保持ON状态J17-1纸垂直输送(静⽌时)卡纸PS18(CN7-B5)不进纸传感器(ON后⼀定时间激光写⼊开始)保持ON状态,或PS19(CN7-B6)光学同步传感器1保持ON状态J17-3ADU筑输送(动作时)卡纸PS156(CN57-A5)ADU纸盘纸排出传感器-3,ON后560毫秒,PS19(CN7-B6)光学同步传感器1未ONJ17-4LCT纸输送(动作时)卡纸LCT进纸右输送时的再输送开始430毫秒,PS19(CN7-B6)光学同步传感器1未ONJ17-5LCT/ADU纸输送(动作时)卡纸LCT进纸,ADU反⾯进纸,右输送时的再输送开始560毫秒,PS19(CN7-B6)光学同步传感器1未ONJ17-6对位辊前(动作时)卡纸PS18(CN7-B5)不进纸传感器(ON后⼀定时间激光写⼊开始)NO后560毫秒,纸拱曲未完了J19-0LCT纸输送(动作时)卡纸PS147(CN83-A10)1000张纸LCT纸盘预进纸传感器ON后2秒,PS144(CN83-B8)1000张纸LCD 纸盘输送传感器未ONLCT纸输送(动作时)卡纸PS145(CN120-B12)1500张纸LCT纸盘预进传感器ON后2秒,PS146(CN120-B7)1500张纸LCT纸盘输送传感器未ONJ19-1LCT纸输送(静⽌时)卡纸PS144(CN83-B8)1000张纸LCD纸盘纸输送传感器保持ON状态或PS146(CN120-B7)1500张纸LCT纸盘输送传感器保持ON状态J19-2LCT纸输送(静⽌时)卡纸PS147(CN83-A10)1000张纸LCT纸盘预进纸传感器保持ON状态,或PS145(CN120-B12)1500张纸LCT纸盘预进纸传感器保持ON状态J21⿎分离卡纸墨粉传感器板(TCSB)的CN19-8--CN4234-9⿎卡纸检测(DRUM JAM)信号保持ON状态J30对位(动作时)卡纸MC3(CN6-A8)第2进纸(对位)离合器ON后纸长+40毫⽶,PS14(CN6-A2)纸对位传感器未OFFJ31对位辊后输送卡纸MC3(CN6-A8)第2进纸(对位)离合器ON后2000毫秒,PS27(CN6-B6)定影出⼝纸传感器未ONJ32定影(静⽌时)卡纸PS27(CN6-B6)定影出⼝纸传感器未ON保持ON状态定影纸输送卡纸PS27(CN6-B6)定影出⼝纸传感器ON后2000毫秒未OFFJ33-1定影纸输送(静⽌时)卡纸PS301(CN6-A11)反转点传感器或PS302(CN200-A4)反转进纸点传感器或PS303(CN200-A50ADU门传感器;或PS304(CN200-A6)ADU进纸传感器或PS305(CN200-A7)反转纸排出传感器保持ON状态J33-2定影纸输送动作时卡纸PS27(CN6-B6)定影出⼝纸传感器ON后800毫秒,PS301(CN6-A11)反转点传感器未ONJ33-3纸反转部分动作时卡纸PS301(CN6-A11)反转点传感器ON后2.4秒未OFFJ33-4定影纸输送动作时卡纸直接排纸时,PS27(CN6-B6)定影出⼝纸传感器ON后1秒,PS305(CN200-A7)反转纸排出传感器未OFF;反转排纸时,M201CONT(CN200-B7)反转排纸电机逆运转开始后1秒,PS305(CN200-A7)反转纸排出传感器未OFF进稿器RADF(DF-312)卡纸J61-0进稿盖打开静态卡纸MS301(DF CN3-2)RADF(DF-312)进稿盖打开/关闭开关,保持ON状态动作中进稿盖被打开RADF动作中,MS301(DF CN302)RADF(DF-312)进稿盖打开/关闭开关,打开J61-1进稿器打开静态卡纸PS301(DFCN8-3)RADF(DF-312)进稿器打开/关闭传感器,保持OFF(打开)状态动作中进稿器被打开RADF动作中进稿器被打开,PS301(DFCN8-3)RADF(DF-312)进稿器打开/关闭传感器,OFFJ62-1原稿对位传感器处卡纸PS306(DFCN7-8)RADF(DF-312)原稿对位传感器ON后⼀定时间未OFFJ62-2正⾯原稿进稿时卡纸原稿进稿开始后⼀定时间PS308A;B(DFCN6-6;6-5)RADF(DF-312)原稿进稿输送传感器未ONJ62-3反正原稿进稿时卡纸反⾯原稿进稿开始后⼀定时间PS308A;B(DFCN6-6;6-5)RADF(DF-312)原稿进稿输送传感器未ON J62-4正⾯原稿扫描时卡纸原稿扫描开始后⼀定时间PS308A;B(DFCN6-6;6-5)RADF(DF-312)原稿进稿输送传感器未OFFJ62-5反⾯原稿扫描时卡纸反⾯原稿扫描开始后⼀定时间PS308A;B(DFCN6-6;6-5)RADF(DF-312)原稿进稿输送传感器未OFF J63-0正⾯原稿扫描停⽌时卡纸原稿扫描停⽌后⼀定时间PS307(DFCN6-9)RADF(DF-312)原稿排出传感器未ONJ63-1反正原稿扫描停⽌时卡纸反⾯原稿扫描停⽌始后⼀定时间PS307(DFCN6-9)RADF(DF-312)原稿排出传感器未ONJ63-2正⾯原稿排出时卡纸PS307(DFCN6-9)RADF(DF-312)原稿排出传感器ON后⼀定时间未OFFJ63-3反⾯原稿排出时卡纸PS307(DFCN6-9)RADF(DF-312)原稿排出传感器ON后⼀定时间未OFFJ63-4双⾯原稿正⾯进稿反转时卡纸原稿进稿开始后⼀定时间PS309(DFCN6-2)RADF(DF-312)原稿反转传感器未ONJ63-5反转进稿时卡纸双⾯原稿反转进稿开始后⼀定时间PS309(DFCN6-2)RADF(DF-312)原稿反转传感器未ONJ63-6双⾯原稿正⾯进稿时反转处卡纸原稿进稿开始后⼀定时间PS309(DFCN6-2)RADF(DF-312)原稿反转传感器ON后⼀定时间未OFFJ63-7双⾯原稿反转进稿时反转处卡纸双⾯原稿反转进稿开始后⼀定时间PS309(DFCN6-2)RADF(DF-312)原稿反转传感器ON 后⼀定时间未OFF J65-0原稿对位传感器静态卡纸PS306(DFCN7-8)RADF(DF-312)原稿对位传感器保持ON状态J65-1原稿输送传感器静态卡纸PS308 A;B(DFCN6-6;6-5)RADF(DF-312)原稿进稿输送传感器保持ON状态J65-2原稿反转传感器静态卡纸PS309(DFCN6-2)RADF(DF-312)原稿反转传感器保持ON状态J65-3原稿排出传感器静态卡纸PS307(DFCN6-9)RADF(DF-312)原稿排出传感器保持ON状态FS-106(后处理器Finisher)卡纸J72-16复印件未进⼊FIN复印机PS305(CN200-A7)反转纸排出传感器ON后⼀定时间,FS106 CN5-A8 FIN⼊⼝通过传感器PS4未ON J72-17复印件卡在排纸2传感器PS23前FS106 CN5-A8 FIN⼊⼝通过传感器PS4 ON后⼀定时间,FS106 CN11-2排纸2检测传感器PS23未ONJ72-18装订时,堆积器输送通道前卡纸PS106 CN5-A8 FIN⼊⼝通过传感器PS4 ON后⼀定时间,FS106 CN5-A10 堆积器输送通过传感器未ON(装订时,复印件卡在堆积器输送通过传感器PS5前)J72-19装订时,复印件卡在输送通道FS106 CN5-A10 堆积器输送通过传感器PS5 ON后⼀定时间未OFF(装订时,复印件卡在堆积器输送通道) J72-20装订时,纸卡在排纸2传感前装订时,排纸动作开始后⼀定时间FS106 CN5-A9排纸1传感器PS6未ONJ72-21装订时,纸卡在排纸1传感处装订时,排纸动作开始,FS106 CN5-A9排纸1传感器PS6,ON后⼀定时间未OFFJ72-23副纸盘排纸卡纸副纸盘排纸时,FS106 CN5-A8 FIN⼊⼝通过传感器PS4 ON后⼀定时间未OFFJ72-27装订时,堆垛器有纸装订开始时,FS106 CN6-B3堆垛器⽆纸传感器PS20保持OFF状态J72-29排纸2检测传感器处卡纸FS106 CN11-2排纸2检测传感器PS23,ON后⼀定时间未OFFJ72-30装订时,排纸卡纸装订时,FS106 CN5-A9排纸传感器PS6,ON后⼀定时间未OFFJ72-31双数复印件派纸时卡纸复印机PS305(CN200-A7)反转纸排出传感器ON后⼀定时间,FS106 CN5-A8 FIN⼊⼝通过传感器PS4未ONJ72-81前装订器移动故障FS-106 CN3-3,4,前装订器电机M10,ON后⼀定时间,FS106 CN6-B2前装订器原位传感器PS17未ON J72-82后装订器移动故障FS-106 CN3-1,2,后装订器电机M9,ON后⼀定时间,FS106 CN6-A11后装订器原位传感器PS15未ON J72-83前或后装订器移动故障前装订器电机M10或后装订器电机M9,ON后⼀定时间,前或后装订器原位传感器PS17或PS15未ONFS-108/FS-108BM(后处理器Finisher)卡纸J72-16复印件未进⼊FIN复印机纸排出传感器ON后⼀定时间,FS-108/FS-108BM CN1-A29 FIN⼊⼝纸通过传感器PS4未ONJ72-17复印件卡在排纸2传感器PS23前FS-108/FS-108BM CN1-A29 FIN⼊⼝纸通过传感器PS4 ON后⼀定时间;FS-108/FS-108BM CN1-A26 排纸单元排纸2传感器PS20未ONJ72-18装订时,堆垛器纸输送通道前卡纸FS-108/FS-108BM CN1-A29 FIN⼊⼝纸通过传感器PS4 ON后⼀定时间;FS-108/FS-108BM CN1-A28 堆垛输纸纸通过传感器PS5未ON(装订时,复印件卡在堆垛输纸纸通过传感器PS5前)J72-19装订时,复印件卡在输送通道FS-108/FS-108BM CN1-A28 堆垛输纸纸通过传感器PS5 ON后⼀定时间OFF(装订时,复印件在堆垛器输前通道)J72-20装订时,纸卡在排纸1传感器前装订时,排纸动作开始后⼀定时间FS-108/FS-108BM CN1-A27排纸单元排纸,1传感器PS6未ONJ72-21装订时,纸卡在排纸1传感器处装订时,排纸动作开始,FS-108/FS-108BM CN1-A27 排纸单元排纸,1传感器PS6,ON后⼀定时间未OFFJ72-22副纸盘排纸卡纸副纸盘排纸时,FS108/FS-108GM CN1-A29 FIN⼊⼝纸通过传感器PS4 ON 后⼀定时间未OFFJ72-23副纸盘排纸卡纸FS-108/FS-108BM CN1-A30副纸盘纸排出传感器PS1 ON后⼀定时间未OFFJ72-24装订时,对折纸纸通过卡纸装订完成后⼀定时间FS-108BM CN9-A11对折纸纸通过传感器-1,PS28未ONJ72-25装订时,对折纸排纸前卡纸对折纸完成后⼀定时间FS-108BM CN9-A8 对折纸装订出⼝传感器PS25未ONJ72-26装订时,对折纸排纸卡纸FS-108BM CN9-A8 对折纸装订出⼝传感器PS25,ON后⼀定时间未OFFJ72-27装订时,堆积器有纸装订开始时,FS-108/FS-108BM CN25-B9堆垛器⽆纸传感器PS20保持OFF状态J72-28复印件在堆垛器输送通道FS-108/FS-108BM CN1-A28 堆垛输纸纸通过传感器PS5 ON后⼀定时间未OFF(装订时,复印件卡在堆垛器输送通道)J72-29排纸卡纸FS-108/FS-108BM CN1-A26 排纸单元排纸2传感器PS10,ON后⼀定时间未OFFJ72-30排纸卡纸FS-108/FS-108BM CN1-A27 排纸单元排纸1传感器PS6,ON后⼀定时间未OFFPI-108(接FS-108/FS-108BM后处理器Finisher)卡纸J72-35进纸卡纸PI-108 MC201 CN51-A22进纸离盒器ON后⼀定时间,PI-108 CN51-A2纸张通过传感器PS201未ON J72-36堆垛器纸输送通道前卡纸PI-108 CN51-A2纸张通过传感器PS201,ON后⼀定时间,FS-108/FS-108BM CN1-A28 堆垛输纸纸通过传感器PS5未ONJ72-37排纸卡纸PI-108 CN51-A2纸张通过传感器PS201,ON后⼀定时间,FS-108/FS-108BM CN1-A26排纸单元排纸2传感器PS10未ONFS-108/FS-108BM(后处理器Finisher)卡纸J72-81后装订故障后敲击订书钉夹钳电机M21/装订器电机M22,ON后⼀定时间,后敲击订书钉夹钳原位传感器PS30/后装订器原位传感器PS31未ONJ72-82前装订故障前敲击订书钉夹钳电机M23/装订器电机M24,ON后⼀定时间,前敲击订书钉夹钳原位传感器PS33/前装订器原位传感器PS34未ONJ72-83前/后装订故障后/前敲击订书钉夹钳电机M21/M23;后/前装订器电机M22/M24,ON后⼀定时间;后/前敲击订书钉夹钳原位传感器PS30/PS33;后/前装订器原位传感器PS31/PS34未ONJ72-90复印机与FNS动作异常复印机送FNS动作开始信号后⼀定时间,FNS未动作FIN静态卡纸FS-108/FS-108BM后处理器FinisherJ73-1排纸单元排纸1传感器PS6FS-108/FS-108BM CN1-A27 排纸单元排纸1传感器PS6保持ON状态J73-2排纸单元排纸1传感器PS5FS-108/FS-108BM CN1-A28 堆垛输纸纸通过传感器PS5保持ON状态J73-3对折纸纸通过传感器-2,PS26FS-108BM CN9-A9 对折纸纸通过传感器-2,PS26保持ON状态J73-4⼊⼝纸检测传感器PS13FS-108/FS-108BM CN1-A24 ⼊⼝纸检测传感器PS14保持ON状态J73-5⼊⼝纸通过传感器PS4FS-108/FS-108BM CN1-A29 FIN⼊⼝纸通过传感器PS4保持ON状态J73-6排纸单元排纸2传感器PS10FS-108/FS-108BM CN1-A26 排纸单元排纸2传感器PS10保持ON状态J73-7副纸盘排纸传感器PS1FS-108/FS-108BM CN1-A30 副纸盘排纸传感器PS1保持ON状态J73-9对折纸纸通过传感器-1,PS28FS-108BM CN9-A11 对折纸纸通过传感器-1,PS28保持ON状态J73-10对折纸装订出⼝传感器PS25FS-108BM CN9-A8 对折纸装订出⼝传感器PS25保持ON状态FIN静态卡纸J73-14纸张通过传感器PI-108 CN51-A2纸张通过传感器PS201保持ON状态FIN静态卡纸FS-106(后处理器Finisher)J72-01堆垛输送通过传感器卡纸FS106 CN5-A10 堆垛器输送通过传感器PS5保持ON状态J72-02⼊⼝通过传感器PS4卡纸FS106 CN5-A8 FIN⼊⼝通过传感器PS4保持ON状态J72-05排纸1传感器PS6卡纸FS106 CN5-A9 排纸1传感器PS6保持ON状态J72-06排纸2检测传感器PS23卡纸FS106 CN11-2 排纸2检测传感器PS23保持ON状态⾃动双⾯单元ADU卡纸J92进纸传感器前卡纸PS27(CN6-B6)定影出⼝纸传感器ON后2000毫秒,PS152(CN57-A1)ADU纸盘进纸传感器未ON J93静态卡纸PS152(CN57-A1)ADU纸盘进纸传感器;PS153(CN57-A2)ADU纸盘反转传感器;PS303(CN200-A5)ADU门传感器保持ON状态进纸卡纸复印开始后280毫秒,PS303(CN200-A5)ADU门传感器未ON进纸卡纸PS152(CN57-A1)ADU纸盘进纸传感器ON后1500毫秒CL151(CN83-A4)ADU进纸离合器未OFF J94纸排出传感器-1处卡纸PS152(CN57-A1)ADU纸盘进纸传感器OFF后640毫秒CL154(CN57-A3)ADU纸盘纸排出传感器-1未ON纸排出传感器-3处卡纸PS154(CN57-A3)ADU纸盘纸排出传感器-1 ON后900毫秒,PS156(CN57-A5)ADU纸盘纸排出传感器-3未ONJ95排纸态卡纸PS151(CN57-B3)ADU纸盘⽆纸传感器;PS154(CN57-A3)ADU纸盘纸排出传感器-1;PS155(CN57-A4)ADU纸盘纸排出传感器-2;PS156(CN57-A5)ADU纸盘纸排出传感器-3排纸动态卡纸复印开始后280毫秒,PS303(CN200-A5)ADU门传感器保持ON状态J96反转排纸动态卡纸PS152(CN57-A1)ADU纸盘进纸传感器OFF后144毫秒;PS153(CN57-A2)ADU纸盘纸反转感器保持OFF状态第4章调整共4项1. P键功能模式 3. 36模式(复印调整模式)2. 25模式(内存设定值读出/写⼊模式) 4. 47(输⼊/输出检查)模式P键功能模式共10项⽬0. 打印计数器确认 5. 浓度调整(SHIFT)的确认⽂字/图⽚模式1. 总计数器/开始⽇期的确认 6. 浓度调整(SHIFT)的确认⽂字模式2. 保养计数器/开始⽇期的确认7. 浓度调整(SHIFT)的确认图⽚模式3. ⿎计数器确认8. 浓度调整(SHIFT)的确认4. 载体计数器确认9. 密码⽤户复印数据模式P功能的设定法1. 按"P"健,进⼊P模式画⾯2. ⽤输数字键键⼊要确认的项⽬号后按复印键,信息显⽰栏显⽰出确认值P0 打印计数器确认键⼊”0”,按复印键,信息显⽰栏显⽰出总打印计数值供确认P1 保养计数器/开始⽇期的确认键⼊”1”,按复印键,信息显⽰栏显⽰出总总计数器/开始⽇期值供确认P2 保养计数器/开始⽇期的确认键⼊”2”,按复印键,信息显⽰栏显⽰出总保养计数器/开始⽇期值供确认P3 ⿎计数器确认键⼊”3”,按复印键,信息显⽰栏显⽰出总⿎计数器值供确认P4 载体计数器确认键⼊”4”,按复印键,信息显⽰栏显⽰出总载体计数器值供确认P5 浓度调整(SHIFT)的确认⽂字/图⽚模式键⼊”5”,按复印键,信息显⽰栏显⽰出总⽂字/图⽚模式P6 浓度调整(SHIFT)的确认⽂字模式键⼊”6”,按复印键,信息显⽰栏显⽰出总⽂字模式P7 浓度调整(SHIFT)的确认图⽚模式键⼊”7”,按复印键,信息显⽰栏显⽰出总图⽚模式P8 浓度调整(SHIFT)的确认键⼊”8”,按复印键,信息显⽰栏显⽰出总浓度调整(SHIFT)值供确认P9 密码⽤户复印数据模式 1.键⼊”9”,按复印键,键⼊8位数的电⼦钥匙计数器(EKC)管理⼈员密码后按复印键;2.键⼊输出确认项⽬1—3(注)之⼀,按复印信息显⽰栏显⽰出确认值.注: 1.各个密码⽤户复印计数器(256项)2.各个密码⽤户复印计数器限量(256项)3.25模式(内存设定值读出/写⼊模式)1. 按住”2”和”5”键,打开电源开关进⼊”25模式菜单”画⾯(菜单项⽬共11项,分成2页),正常复印不能进⾏2. 按”25模式菜单”画⾯上的项⽬号进⼊该项⽬的设定画⾯3. 该项⽬设定画⾯的设定数据输⼊,按”前画⾯”键,将新设定数存内存4. 关电源开关退出”25模式”25模式菜单项25-1 软件开关设定DIPSW1-DIPSW1825-2 纸盘尺⼨设定25-3 保养计数器25-3-1保养计数复位; 25-3-2保养周期设定25-4 数据收集数据收集共7项25-5 定期更换/消耗品零部件计数器25-6 密码设定25-7 维修呼叫电话号码设定25-8 系列号显⽰25-9 ROM版本25-10 KRDS设定25-11 ⽇期设定25模式(内存设定值读出/写⼊模式)表25-1. 软件开关DIPSW1—DIPSW18设定1. 按住”2”和”5”键打开电源,进⼊”25模式菜单”画⾯,按”25模式菜单画⾯上的1进⼊”软件开关设定画⾯2. 按”软件开关设定”画⾯上左边的”正/倒三⾓型”键,选择软件开关号,”0”,”1”(ON=”1”; OFF”0”), 按”前画⾯”键将新设定数存⼊内存.按中间的”正/倒三⾓型”键,选择软件开关的bit号;右边的”ON/OFF”键设定.3. 软件开关设定画⾯的最右项的16进制数表⽰开关bitd的设定数.bit0 复印模式,钥匙计数器从复印机拔出时0: 不影响复印1:⽴即停⽌复印并卡纸bit1 A3(11 x 17)纸计数0:单计数1:双计数bit2 FNS装订上限停⽌选择0:⽴即停⽌1:部数切换bit3 FNS装订上限数设定bit4,3 0:50张; 1:45张; 3:35张bit4 FNS装订上限数设定bit4,3 0:50张; 1:45张; 3:35张。
柯尼卡复印机出错代码
柯尼卡复印机出错代码详解全集系列之一！！！机型:柯尼卡-1120代码:J11故障:PS1(供纸)保持ON输纸侧门被打开,开门供纸卡纸解决:打开输纸侧门,取出卡纸,然后关门机型:柯尼卡-1120代码:J12故障:（1）、PS2保持ON.下纸盘输纸门开着,开门供纸卡纸（2）、在PS2ON后的固定周期内PS1未ON(上供纸)打开卡纸,开门供纸卡纸发生卡纸时的动作继续机器在出纸后停止.解决:（1）打开下纸盘输纸门取出全部卡纸,然后关上门（2）打开下纸盘输纸门取出全部卡纸,然后关上门,拉出下纸盘取出卡纸机型:柯尼卡-1120代码:J13故障:（1）当待机时DBU的上供纸PS一直ON,DBU上纸盘输纸门开着输纸门开着,开门供纸卡纸（2）、DBU上供纸PSON后,在固定周期中,PS2未ON(下供纸),开门供纸卡纸,发生卡纸时复印动作停止,主机在排出卡纸后停止解决:打开输纸纸门,取出卡纸再关上门.拉出DBU纸盘,取出全部卡纸机型:柯尼卡-1120代码:J14故障:（1）待机时,DBU中供纸一直ON,DBU中纸盘输纸门一直开着,开门供纸卡纸（2）、DBU中供纸PSON后,在固定周期中,DBU上PS未ON开门供纸卡纸,发生卡纸时复印动作停止,主机在排出卡纸后停止解决:打开输纸门，取出卡纸再关上门，拉出DBU 纸盘，取出全部卡纸机型:柯尼卡-1120代码:J15故障:（1）待机时,DBU中供纸一直ON,DBU中纸盘输纸门一直开着,开门供纸卡纸（2）、在DBU下供纸PSON后,在固定周期中,DBU上PS未ON,开门供纸卡纸,发生卡纸时复印动作停止,主机在排出卡纸后停止解决:打开输纸门，取出卡纸再关上门，拉出DBU纸盘，取出全部卡纸机型:柯尼卡-1120代码:J16故障:打开电源时,PS2(拦板)保持在ON状态时间大于1秒,供纸卡纸解决:打开前门和上体取出卡纸,然后合上主体和前门机型:柯尼卡-1120代码:J31故障:第二张供纸开始后一定时间内,PS7(出纸口)没有ON,输纸卡纸.机器立即停止.解决:打开前门和上体取出全部卡纸,然后合上主体和前门机型:柯尼卡-1120代码:J61故障:ADF在动作时开着,ADF立即停止主机在复印后停止解决:打开ADF取出卡纸然后闭合ADF机型:柯尼卡-1120代码:P81故障:所需钥匙计数器未装解决:装入钥匙计数器机型:柯尼卡-1120代码:P71故障:分页器联锁开关断开,(连接门,盖,或主机解决:闭合分页器联锁开关机型:柯尼卡-1120代码:F41故障:光路机构返回开始后规定时间内PS3未ON，主机立刻停止，主继电器OFF，所有按键不起作用解决:关断主开关SW1然后再打开机型:柯尼卡-4050-3035代码:J10故障:按复印键后和手供纸开始在规定时间内PS10没被ON，正在复印的付本排出机器后，主机停下。

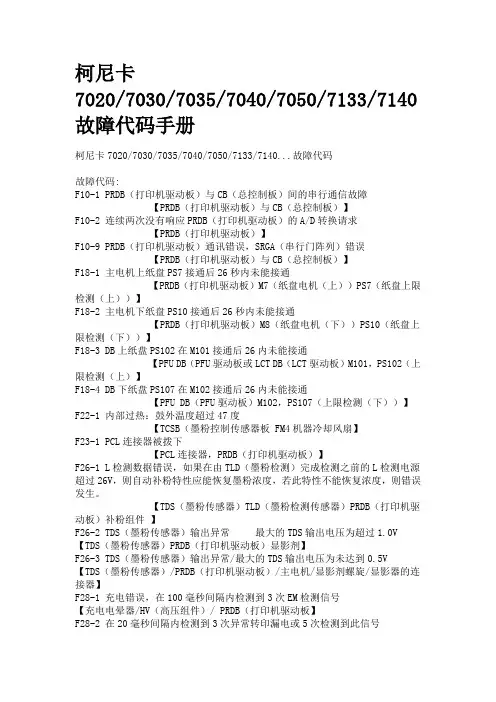

柯尼卡复印机故障代码
柯尼卡7020/7030/7035/7040/7050/7133/7140故障代码手册柯尼卡7020/7030/7035/7040/7050/7133/7140...故障代码故障代码:F10-1 PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板 FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。
【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V 【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V 【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。
柯尼卡美能达复印机维修代码大全
柯尼卡美能达复印机维修代码⼤全柯尼卡美能达复印机维修代码故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串⾏通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串⾏门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：⿎外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则⾃动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发⽣。
【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最⼤的TDS输出电压为超过1.0V【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最⼤的TDS输出电压为未达到0.5V【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（⾼压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（⾼压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（⾼压组件）/ PRDB（打印机驱动板】F28-4 载体吸附⼒出错，初始充电期间检测密度块检测传感器的输出。
柯尼卡美能达C250故障代码讲解
柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。
柯尼卡美能达复印机bizhub163故障代码清单
项
说明
C0510
定影故障
定影温度异常低
待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C（对于具有两个定影辊加热灯的型号为10 5℃）以下。
打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在12 0℃（对于具有两个定影辊加热灯的型号为10 5℃）以下。
C0511
定影故障
定影温度异常低2*(仅限于bizhub201)
C0210
图像转印电压异常
在PC感光鼓保持静止状态时，
图像转印电压在规定时间连续维持在100 V以上。
C03FF
模式设置不当
对维修模式中“调整”的“模式设置”设置不正确
C0500
预热故障
预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。从室温到100℃: 35秒，从100℃到140℃: 25秒，从140℃到完成预热循环：20秒。
锁定信号出错：锁定信号超时
虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2)锁定信号。错误的锁定信号
锁定信号出错：
当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2)锁定信号。
C133B
与选购件的通讯出错
打印循环期间，在预定时间内，不能与打印机电路板通讯。
待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC以下。
打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC以下。
C0520
定影故障
定影温度过高,定影辊热敏电阻检测的温度在规定时间内维持在240C以上
C0521
定影故障
定影温度异常高2*（仅限于Di2011），定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。
OK柯尼卡美能达7516震旦系列复印机维修代码1
柯尼卡1212 维修代码
柯尼卡1212 维修代码47方式(进入步骤：在主开关未打开的时候，按住数字键4和7，打开主开关。
)1.显影偏压调整。
(1)将万用表调整为：1000VDC(切记，以免烧坏万用表)(2)将万用表的COM笔(黑表笔)接主控板的CN12-1，+表笔(红表笔)接地(GROND)。
(3)进入47方式(4)输入数字键1和2。
(5)按下复印键。
(6)然后调整主控板VR1，使输出为-180V。
(7)按停止/消除键。
(8)关闭主开关，以解除47方式。
2.检查显影器中的色粉浓度。
(1)进入47方式。
(2)输入数字键5和0。
(3)按下复印键。
复印计数器闪亮90秒，数据将显示在复印计数器上。
然后按以下公式从下面的数据中查出色粉的实际含量百分比。
公式：色粉浓度数据=25-[复印计数器上数据]+13=6%；+6=5%；0=4%；-6=3%；-13=2%(4)按停止/消除键。
(5)关闭主关以解除47方式。
3.色粉浓度调整(一般为更换新显影剂时执行)。
(1)更换新显影剂。
(2)进入47方式。
(3)输入数字键5和1。
(4)按下复印键，M1(主电机)转动大约3分钟。
(5)关闭主开关，以解除47方式。
4.光带调整。
(1)打光的分配板全部打开，进入47方式。
(2)输入数字键9和6。
(3)按下复印键(曝光灯移到玻璃板中间)。
(4)再按一次复印键(曝光灯亮持续亮3秒)。
(5)放一张白纸在玻璃板上。
(6)光带两端的宽度必须相等；光带必须在光缝的上面；调整曝光灯的左右安装点支架，以使发亮部分尽可能窄。
(7)关闭主开关，以解除47方式。
请遵循以下标准：①调整灯接触板使灯真空点(制造曝光灯时的工艺点)和光的分配板的距离为23.4±0.3m m②灯的真空点必须指向光分配板。
③在移动灯接触板时不能升起。
④在操作时请切断电源，以免触电。
5.AE调整(自动曝灯强度)(1)进入47方式。
(2)把AE检查卡放在曝光玻璃上。
(3)输入数字键9和8。
(4)按复印键("98"开始闪亮、扫描架运作，长亮时调整完成。
