【CN209280537U】一种冰岩界面滑动摩擦系数测定装置【专利】
一种垫片滑动摩擦系数实验装置[实用新型专利]
![一种垫片滑动摩擦系数实验装置[实用新型专利]](https://img.taocdn.com/s3/m/65bdbc054afe04a1b171dede.png)
专利名称：一种垫片滑动摩擦系数实验装置专利类型：实用新型专利
发明人：柴立民,裘静惊
申请号：CN202021591448.2
申请日：20200804
公开号：CN212622141U
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本实用新型涉及密封实验装置技术领域，且公开了一种垫片滑动摩擦系数实验装置，包括待测试垫片，所述待测试垫片的右侧固定连接有液压拉伸机，所述待测试垫片的顶部和底部均活动连接有夹持法兰，所述液压拉伸机的右侧活动连接有拉杆，两个所述夹持法兰远离待测试垫片的一侧均固定连接有加热装置，两个所述加热装置远离夹持法兰的另一侧均活动连接有外箱体，所述待测试垫片的外部贴合有中间板，所述液压拉伸机的右侧固定安装有速度监测表。
该垫片滑动摩擦系数测试装置，其整体结构精简且便于对垫片在常温和高温下的滑动摩擦系数进行精准测试，从而有效的解决了因未有相应测试设备而使得垫片的滑动摩擦系数难以检测的问题。
申请人：宁波易天地信远密封技术有限公司
地址：315020 浙江省宁波市江北区兴甬路128号
国籍：CN
代理机构：北京君恒知识产权代理有限公司
代理人：郑黎明
更多信息请下载全文后查看。
一种磁敏橡胶的可控滑动摩擦系数检测方法及装置[发明专利]
![一种磁敏橡胶的可控滑动摩擦系数检测方法及装置[发明专利]](https://img.taocdn.com/s3/m/72976ee53086bceb19e8b8f67c1cfad6195fe9d7.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710180351.9(22)申请日 2017.03.24(71)申请人 重庆邮电大学地址 400065 重庆市南岸区南山街道崇文路2号(72)发明人 李锐 罗艺 王明连 (51)Int.Cl.G01N 19/02(2006.01)(54)发明名称一种磁敏橡胶的可控滑动摩擦系数检测方法及装置(57)摘要本发明公开了一种磁敏橡胶的可控滑动摩擦系数检测方法及装置。
在滑动摩擦基座的基础上，非铁磁性对偶件在磁敏橡胶上做水平匀速往复运动，磁场发生器产生的可控磁场垂直穿过磁敏橡胶，使得磁敏橡胶的表面粗糙度、硬度、表面铁颗粒聚集程度等发生可逆性变化，进而能够调控磁敏橡胶的摩擦系数，其载荷和摩擦力分别由压力传感器和拉压力传感器测得。
摩擦处理与显示模块根据摩擦系数的定义公式求得摩擦系数，进而绘制和显示经平滑滤波处理的摩擦系数-时间曲线。
该测试装置主要包括控制器、滑动摩擦基座、磁场发生器、摩擦副、压力传感器、拉压力传感器和摩擦处理与显示模块。
本发明的提出，为检测磁敏橡胶的摩擦系数随磁场变化的规律提供了条件。
权利要求书1页 说明书3页 附图1页CN 106908379 A 2017.06.30C N 106908379A1.本发明公开了一种磁敏橡胶的可控滑动摩擦系数检测方法及装置，属于测试技术领域。
其特征在于：在滑动摩擦基座的基础上，非铁磁性对偶件在磁敏橡胶上做水平匀速往复运动，磁场发生器产生的可控磁场(强度和频率)垂直穿过磁敏橡胶，使得磁敏橡胶的表面粗糙度、硬度、表面铁颗粒聚集程度等参数发生可逆性变化，进而能够在线调控磁敏橡胶的滑动摩擦系数，其载荷和摩擦力分别由压力传感器和拉压力传感器测得。
摩擦处理与显示模块根据摩擦系数的定义公式(摩擦力除以法向载荷)求得摩擦系数，进而绘制和显示经平滑滤波处理的摩擦系数-时间曲线。

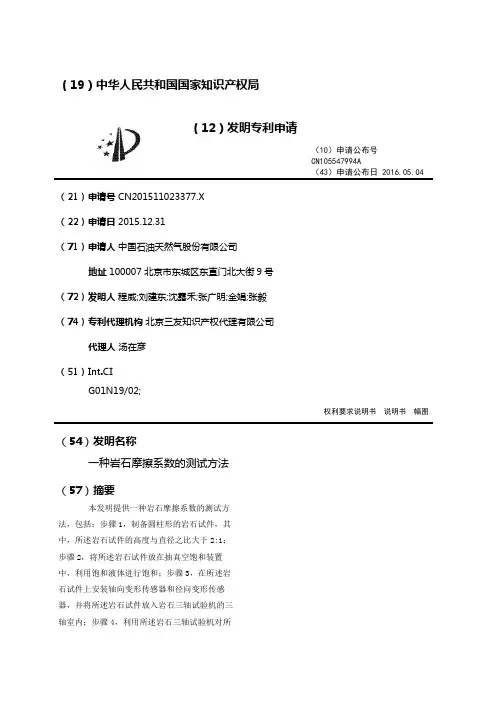

一种岩石摩擦系数的测试方法
（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号CN105547994A（43）申请公布日 2016.05.04（21）申请号CN201511023377.X（22）申请日2015.12.31（71）申请人中国石油天然气股份有限公司地址100007 北京市东城区东直门北大街9号（72）发明人程威;刘建东;沈露禾;张广明;金娟;张毅（74）专利代理机构北京三友知识产权代理有限公司代理人汤在彦（51）Int.CIG01N19/02;权利要求说明书说明书幅图（54）发明名称一种岩石摩擦系数的测试方法（57）摘要本发明提供一种岩石摩擦系数的测试方法，包括：步骤1，制备圆柱形的岩石试件，其中，所述岩石试件的高度与直径之比大于2:1；步骤2，将所述岩石试件放在抽真空饱和装置中，利用饱和液体进行饱和；步骤3，在所述岩石试件上安装轴向变形传感器和径向变形传感器，并将所述岩石试件放入岩石三轴试验机的三轴室内；步骤4，利用所述岩石三轴试验机对所述岩石试件进行三轴试验；步骤5，关闭所述岩石三轴试验机，取出已破坏的所述岩石试件，测量其裂缝面和其端面的夹角；步骤6，按照公式计算岩石摩擦系数。
本发明可以模拟地下条件，测得岩石在地层条件下的摩擦系数。
法律状态法律状态公告日法律状态信息法律状态2016-05-04公开公开2016-05-04公开公开2016-06-01实质审查的生效实质审查的生效2016-06-01实质审查的生效实质审查的生效2018-03-13授权授权权利要求说明书一种岩石摩擦系数的测试方法的权利要求说明书内容是....请下载后查看说明书一种岩石摩擦系数的测试方法的说明书内容是....请下载后查看。
一种材料界面基本摩擦角高精准测试装置与使用方法[发明专利]
![一种材料界面基本摩擦角高精准测试装置与使用方法[发明专利]](https://img.taocdn.com/s3/m/eba3ab133868011ca300a6c30c2259010202f3e5.png)
专利名称：一种材料界面基本摩擦角高精准测试装置与使用方法
专利类型：发明专利
发明人：王刚,李博,宋磊博,刘夕奇,刘勃龙,包春燕,陈浩,曾芙翎
申请号：CN202111414641.8
申请日：20211125
公开号：CN114264594A
公开日：
20220401
专利内容由知识产权出版社提供
摘要：本发明公开了一种材料界面基本摩擦角高精准测试装置与使用方法，包括支撑平台、设于支撑平台上的传动装置，所述传动装置输出端连接有放置试件的固定装置，其中试件包括上盘试件和下盘试件，下盘试件固定于固定装置，上盘试件叠合安置于下盘试件上，所述传动装置带动固定装置做进行0～90°倾角倾斜直至上盘试件和下盘试件发生错动。
本发明通过大小齿轮组合完成试验测试平台的低速、平稳运行，采用电磁触发装置实现对瞬时滑动的准确识别可精准控制，结合试样卡套及限位机械装置完成多种尺寸岩石试件的有效测试、安全测试。
测试装置和方法具有运行平稳、精度高、操作便捷、测试范围大(多尺寸、0～90度)、便携性强、效率高、使用寿命长等诸多优点。
申请人：绍兴文理学院
地址：312000 浙江省绍兴市环城西路508号
国籍：CN
代理机构：浙江侨悦专利代理有限公司
代理人：居延娟
更多信息请下载全文后查看。
一种岩石粘聚力和内摩擦角测试装置及方法[发明专利]
![一种岩石粘聚力和内摩擦角测试装置及方法[发明专利]](https://img.taocdn.com/s3/m/a0597e7e2a160b4e767f5acfa1c7aa00b52a9d6b.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010650900.6(22)申请日 2020.07.08(71)申请人 中南大学地址 410083 湖南省长沙市岳麓区麓山南路932号(72)发明人 胡建华 温观平 庞乐 杨东杰 秦亚光 马少维 (74)专利代理机构 武汉卓越志诚知识产权代理事务所(特殊普通合伙)42266代理人 戴宝松(51)Int.Cl.G01N 3/02(2006.01)G01N 3/24(2006.01)G01N 1/28(2006.01)(54)发明名称一种岩石粘聚力和内摩擦角测试装置及方法(57)摘要本发明公开了一种岩石黏聚力和内摩擦角测试装置及方法，属于岩石室内剪切试验技术领域。
该装置包括滚珠承压板、上剪切盒、下剪切盒和剪切头，该装置工作时需采用岩石室内直剪仪配合完成测试工作。
测试岩石粘聚力和内摩擦角时，首先采用岩石试件制作装置将岩石加工成标准岩石试件；然后通过直剪仪施加法向力P至预定值，再施加切向力Q直至产生明显位移，调整法向力P、切向力Q重复此操作；最后根据实验数据拟合得到岩石发生剪切破坏的强度曲线可得到岩石试件的粘聚力和内摩擦角。
本发明的装置及方法解决了现有的岩石黏聚力和内摩擦角测试实验中标准岩石试件加工复杂、消耗量大的问题，具有装置结构简单、操作方便、经济有效、适用性广等优点。
权利要求书2页 说明书4页 附图3页CN 111781058 A 2020.10.16C N 111781058A1.一种岩石粘聚力和内摩擦角测试装置，其特征在于：包括滚珠承压板、上剪切盒、下剪切盒和剪切头；所述上剪切盒底部中央设有剪切头卡槽，剪切头卡槽的长度、宽度与剪切头的长度、宽度一致，剪切头卡槽深度略小于剪切头的高度；所述下剪切盒呈“L”形，其高度等于或略小于所测试的岩石试件的高度，根据岩石试件规格进行加工制作，防止施加法向压力时上剪切盒与下剪切盒接触受力；所述剪切头嵌于上剪切盒底部中央的剪切头卡槽中，剪切头底面长度为a，宽度为b，剪切头底面有两个向外凸起的齿部，齿部高度为h、齿部角度为α，两个齿部的距离为d；所述装置进行岩石粘聚力和内摩擦角测试时，与岩石室内直剪仪配合完成测试工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 57 )摘要 本实 用新型公 开了一 种冰 岩界 面 滑 动摩擦
系数 测定装置 ，属于摩擦系数 测定技术领域 ，包 括仪器壳体、加热器、温度控制器、岩样夹持器、 温度传感器、滚珠丝杠、扭矩传感器、电机、光杠、 加压丝杠、加压手柄、行走器壳体、行走器上盖、 压力传感器、冰样夹持器、碟簧、数据记录仪及低 温试验箱，该装置结构简单、使用方便，通过调节 低温试验箱内部温度、加热器加热温度、加压丝 杠施 加的 正应 力和电 机回 转速 度控 制的 冰岩 相 对滑动速度，改变岩样的成分，可以在不同压力、 温度、地层条件、地热通量和相对速度情况下测 定冰岩界面滑动摩擦系数 ，测试全面 、测试成本 低廉，可真实反映冰岩界面滑动特性满足不同冰 川研究的需求。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920047168 .6
(22)申请日 2019 .01 .11
(73)专利权人 吉林大学 地址 130000 吉林省长春市前进大街2699 号
(72)发明人 洪嘉琳 达拉拉伊·帕维尔 王元
赵高莉 范晓鹏 曹品鲁
其中仪器壳体、加热器、温度控制器、岩样夹持器、温度传感器、滚珠丝杠、光杠、加压丝 杠、加压手柄、行走器壳体、行走器上盖、压力传感器、冰样夹持器及碟簧置于低温试验箱内 部。
2 .根据权利要求1所述的一种冰岩界面滑动摩擦系数测定装置，其特征在于：所述加热 器采用硅橡胶加热器或者铸铝加热器。
3 .根据权利要求1所述的一种冰岩界面滑动摩擦系数测定装置，其特征在于：用于连接 压力传感器的连接线通过加压丝杠中心通道与压力传感器连接。
权利要求书1页 说明书3页 附图2页
CN 209280537 U
CN 209280537 U
权 利 要 求 书
1/1 页
1 .一种冰岩界面滑动摩擦系数测定装置，其特征在于，包括：仪器壳体、加热器、温度控 制器、岩样夹持器、温度传感器、滚珠丝杠、扭矩传感器、电机、光杠、加压丝杠、加压手柄、行 走器壳体、行走器上盖、压力传感器、冰样夹持器、碟簧、数据记录仪及低温试验箱，所述行 走器上盖设置在行走器壳体上 ，行走器上盖中部开设有螺纹通孔 ；所述 加压丝杠穿过行走 器上盖上的螺纹通孔并与其螺纹连接，加压丝杠的上端与加压手柄固定连接，加压丝杠与 冰样夹持器呈同 轴布置 ，加压丝杠的 下端面 与冰样夹持器的 上端面之间 安装有压 力传感 器 ；所述冰样夹持器通过碟簧与行走器壳体接触连接 ，在所述冰样夹持器上装有温 度传感 器 ，冰样夹持器 用于夹持冰样使得冰样与行走器壳体同 步运动 ；所述行走器壳体通过滚珠 丝杠和光杠安装在仪器壳体上 ；所述 加热器固定在仪器壳体上 ，加热器上安装有温度控制 器；所述岩样夹持器用于夹紧岩样及加热器，使岩样与加热器贴合；所述电机的输出轴通过 扭矩传感器与滚珠丝杠连接 ；所述数据记录仪通过连接线分 别与压力传感器 、温 度传感器 及扭矩传感器相连；
(74)专利代理机构 长春市吉利专利事务所 22206
代理人 李晓莉
(51)Int .Cl . G01N 19/02(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209280537 U (45)授权公告日 2019.08.20
( 54 )实用新型名称 一种冰岩界面滑动摩擦系数测定装置
2
CN 209280537 U
说 明 书
1/3 页
一种冰岩界面滑动摩擦系数测定装置
技术领域 [0001] 本实用新型涉及一种冰岩界面滑动摩擦系数测定装置，属于摩擦系数测定技术领 域。
背景技术 [0002] 冰川底部滑动是导致冰川跃动引发冰川灾害的重要原因之一。此外，海平面上升 预测模型的可靠性也很大程度上取决于冰岩交界处的滑动特性。然而，通过对钻孔、隧道等 原位观察和测量所获得的冰岩界面的滑动特性在时间和空间上都有着非常大的局限性，这 也使得目前对冰岩界面的基底滑动特性知之甚少。
