絮凝剂生产厂家分享PAM制备方法
聚丙烯酰胺合成工艺
聚丙烯酰胺合成工艺聚丙烯酰胺（Polyacrylamide，简称PAM）是一种高分子聚合物，具有优异的吸附、絮凝和沉降能力，在许多领域有广泛的应用，如水处理、土壤改良、石油开采、纸浆造纸等。
本文将介绍一种常用的聚丙烯酰胺合成工艺。
第一步是丙烯腈的水解。
将丙烯腈与一定量的水在一定的温度和压力下反应，生成丙烯酰胺。
丙烯酰胺是聚丙烯酰胺的主要单体。
水解反应通常在碱性条件下进行，加入一定量的碱催化剂，如氢氧化钠或碳酸钠。
反应温度和压力的选择是通过考虑反应速率和产物纯度来确定的。
第二步是酰胺化反应。
酰胺化反应是指丙烯酰胺与其他化学物质发生反应，形成不同功能基团的聚丙烯酰胺。
常用的酰胺化反应有：季铵化反应、酯化反应、羰基反应等。
这些反应可以通过调整反应条件来实现不同功能的聚丙烯酰胺的合成。
第三步是聚合反应。
聚合反应是指将多个丙烯酰胺单体分子通过共价键连接在一起，形成高分子聚合物。
聚合反应可以通过自由基聚合、阴离子聚合或阳离子聚合等不同方式来进行。
常用的聚合反应有红外光聚合法、离子射线聚合法等。
选择适当的聚合方法和反应条件，可以控制聚合物的分子量和分子量分布，从而得到理想的产品性能。
聚丙烯酰胺合成工艺的优化是提高产品质量和产能的关键。
合理选择反应条件、催化剂和反应器类型，可以提高聚合反应的速率和选择性，降低副反应的发生。
此外，还可以通过改变单体的结构和功能基团的引入，调控聚丙烯酰胺的性能，以满足不同领域的需求。
总之，聚丙烯酰胺合成工艺是一项复杂的过程，通过水解、酰胺化和聚合反应，可以合成出各种性能优良的聚丙烯酰胺。
未来，随着科学技术的发展，聚丙烯酰胺合成工艺将会更加完善和高效，为各个领域的应用提供更好的支持。
PAM配制方法及用量
PAM配制方法及用量1）配制方法：1、粉状产品不能直接投入到污水，使用前必须先将它溶解于水，用其水溶液去处理污水。
2、溶解用水应该是干净水（自来水），不能是污水，常温即可,一般不需要加热。
但水温低于5摄氏度时溶解缓慢。
如果溶解温度在60摄氏度以上，会使聚合物加快降解，影响其使用效果，并且强酸、强碱、高含盐的水不适于用来配制。
3、聚合物溶液浓度的选择，建议0.1~0.3%为佳。
4、溶解时应缓慢的将药剂加到旋转的水中,切忌一次性加入，以免影响溶解速度或溶解不充分堵塞管道。
5、溶解要现用现配，停放时间长会降解，影响使用效果。
溶液浓度为0.1%时非阴离子型聚合物水溶液存放不超过一周，阳离子型聚合物不超过一天。
6、溶液稳定性与浓度有关，越浓的溶液存放时间越长但高浓的溶液不能直接用于水处理，需稀释后再用。
7、铁离子是造成所有聚丙烯酰胺化学降解的催化剂，因此在配制、转移、储存聚丙熔酰胺溶液时要尽量避免铁离子进入。
与溶液接触的设备最好用不锈钢、塑料、玻璃钢或表面涂树脂的碳钢制造。
8、在向废水中投加时，采用低浓度投加，以保证混合均匀。
9、使用时需通过试验确定药剂种类和最佳用量。
聚丙烯酰胺的配比浓度为0.2%步骤如下：用天平称取0.8g的PAM,备用；•量取400m1水注入500m1烧杯中，将烧杯放于电磁搅拌机上；启动搅拌机，将0.8gPAM分批逐次加入烧杯中；搅拌约60分钟，仔细观察溶液状态，待颗粒状及稠团状完全消失时溶液配制完成。
2）加入量：污水或污泥中加入PAM后要有效混合，混合的时间一般在10-30秒，一般不超过2分钟。
PAM的具体使用量与污水或污泥中的胶体、悬浮物的浓度、性质及处理设备等都有很大的关系，处理污水时的用量一般在3-10PPM之内，既每吨水加入3-10千克，处理污泥时的用量要多一些，其最佳用量都要通过大量实验取得。
根据最佳用量浓度（PPM1欲投加聚丙烯酰胺浓度）和进水流量（t/h）及所配置好的聚丙烯酰胺溶液浓度（PPM2配制的聚丙烯酰胺浓度），可求出加药泵流量计上的显示数值（1PM）。
聚丙烯酰胺的生产工艺
聚丙烯酰胺的生产工艺
聚丙烯酰胺（Polyacrylamide，简称PAM）是一种高分子化合物，常用于水处理、油田开发、农业领域等。
以下是PAM的生产工艺。
1. 原料准备：聚丙烯酰胺的生产主要原料为丙烯酰胺单体，其它辅助材料有反应溶剂、反应催化剂、离聚剂等。
以上原料都需经过准备、计量等工序。
2. 反应聚合：将准备好的丙烯酰胺单体与辅助材料按一定比例放入反应釜中，通过加热和搅拌使之混合均匀。
然后加入反应催化剂，触媒剂的选择要根据所需的PAM品种不同。
反应速度、聚合度、分子量等参数需要进行控制。
3. 离聚：聚合反应完成后，将产物置于离聚装置中进行离聚处理。
通常的离聚方式有沉淀法、溶解法、悬浮法等。
离聚的目的是通过适当的方法将聚合物从溶液中分离出来。
4. 洗涤和干燥：对离聚后的固体进行洗涤和干燥处理以去除未反应物、反应副产物和溶剂等杂质。
洗涤可以使用溶剂、水等进行。
5. 粉碎和包装：经过洗涤和干燥的聚丙烯酰胺固体通过粉碎设备粉碎成所需的颗粒大小。
然后进行包装，通常以塑料袋或纸箱包装。
以上是聚丙烯酰胺的典型生产工艺。
根据具体的使用需求和质
量要求，还可以对生产工艺进行调整和优化，如改变反应条件、改变反应器类型、添加助剂等。
产量和纯度的要求也会影响生产工艺。
总之，合理的工艺设计和严格的控制有助于获得优质的聚丙烯酰胺产品。
PAM加药装置的药剂配比以及投加方式
PAM加药装置的药剂配比以及投加方式
随着自动化的发展，越来越多的自动化设备被制造出来，其中就有PAM加药装置，它主要是给水质进行处理的设备，使用之前要加的药剂是有配比的，下面介绍一下PAM加药装置的药剂配比以及投加方式。
1、絮凝剂
①药剂名称：三号絮凝剂(聚丙酰胺PAM)。
②配药的方式：按重量浓度的1%-2%的配置，即一份药九十九份水或一份药九十八份水。
药剂配好后开动搅拌器，至少搅拌1.5-2小时使其熟化后方可使用。
③投加方式：用特定配置的，计量泵投加。
④投加量：按水质指标试验后确定投加量，一般情况下按上述比例配制的药品投加量应在5-10mg/L范围内
2、混凝剂
①药剂名称：聚合氯化铝(PAC)。
②配药的方式：按重量浓度的10%-15%的配置，即一份药九份水或一份药七份水。
药剂配好后开动搅拌器搅拌至均匀便可使用。
③投加量：按水质指标试验后确定投加量，一般情况下按上述比例配制的药品投加量应在20-50mg/L范围内。
④投加方式：用特定配置的，计量泵投加，也可在池内直接投加。
PAM加药装置主要用于电厂的锅炉给水、循环水等处理，也可用于石油、化工、供水系统等行业，对于它的药剂配比来说是有具体的规定的，不能乱加，容易影响设备的使用效果。
聚丙烯酰胺絮凝剂的制备
聚丙烯酰胺
聚丙烯酰胺分类聚丙烯酰胺产品简介：聚丙烯酰胺（PAM）为水溶性高分子聚合物，不溶于大多数有机溶剂，具有良好的絮凝性，可以降低液体之间的磨擦阻力，按离子特性分可分为非离子、阴离子、阳离子和两性型四种类型。
聚丙烯酰胺使用方法及注意事项
1、通过小试，确定最佳的型号，以及该产品的最佳用量。
2、产品配制成0．1%(指固含量)浓度的水溶液，以不含盐的中性水为宜。
3、溶解水时，将本产品均匀撒入搅拌的水中，适当加温(<60℃)可加速成溶液。
4、固体产品用聚丙烯编织袋包装，内衬塑料袋，每袋25kg，胶状体用塑料桶包装，内衬塑料袋，每桶50kg或 200kg。
5、本产品有吸湿性，应密封存放在阴凉干燥处，温度要低于35℃。
6、固体产品避免撒在地上，以防产品吸潮后使地变滑。
7、配制PAM水溶液时,应在搪瓷,镀锌,铝制或塑料桶内进行,不可在铁容器内配制和贮存.
8、溶解时,应注意将产品均匀的慢慢地加入带搅拌和加热措施的溶解器中,应避免结固,溶液在适宜温度下配制,并应避免长时间过剧的机械剪切.建议搅拌器60—200转/min,否则会导致聚合物降解,影响使用效果.
9、 PAM水溶液应做到现用现配,当溶解液长时间放置,其性能将会视水质的情况而逐渐降低.
10、在对悬浊液添加絮凝剂水溶液之后,如果长时间激烈地进行搅拌的话,将会破坏已经形成的絮凝物。
浅谈——聚丙烯酰胺(PAM)的生产技术

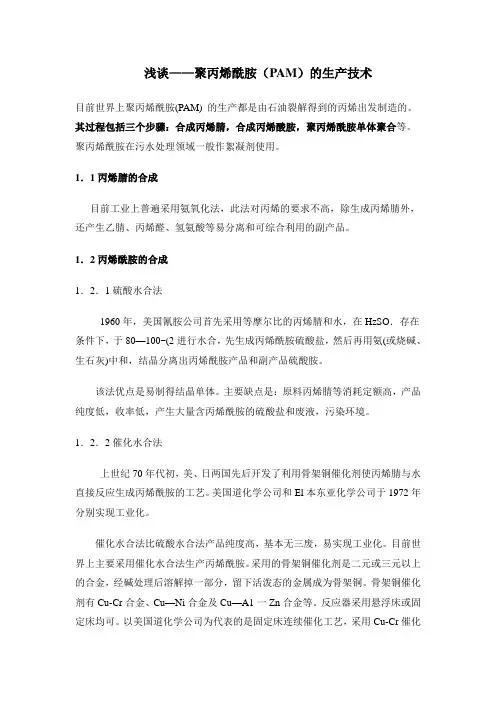

浅谈——聚丙烯酰胺（PAM）的生产技术目前世界上聚丙烯酰胺(PAM) 的生产都是由石油裂解得到的丙烯出发制造的。
其过程包括三个步骤：合成丙烯腈，合成丙烯酸胺，聚丙烯酰胺单体聚合等。
聚丙烯酰胺在污水处理领域一般作絮凝剂使用。
1．1丙烯腈的合成目前工业上普遍采用氨氧化法，此法对丙烯的要求不高，除生成丙烯腈外，还产生乙腈、丙烯醛、氢氨酸等易分离和可综合利用的副产品。
1．2丙烯酰胺的合成1．2．1硫酸水合法1960年，美国氰胺公司首先采用等摩尔比的丙烯腈和水，在HzSO．存在条件下，于80—100~(2进行水合，先生成丙烯酰胺硫酸盐，然后再用氨(或烧碱、生石灰)中和，结晶分离出丙烯酰胺产品和副产品硫酸胺。
该法优点是易制得结晶单体。
主要缺点是：原料丙烯腈等消耗定额高，产品纯度低，收率低，产生大量含丙烯酰胺的硫酸盐和废液，污染环境。
1．2．2催化水合法上世纪70年代初，美、日两国先后开发了利用骨架铜催化剂使丙烯腈与水直接反应生成丙烯酰胺的工艺。
美国道化学公司和El本东亚化学公司于1972年分别实现工业化。
催化水合法比硫酸水合法产品纯度高，基本无三废，易实现工业化。
目前世界上主要采用催化水合法生产丙烯酰胺。
采用的骨架铜催化剂是二元或三元以上的合金，经碱处理后溶解掉一部分，留下活泼态的金属成为骨架铜。
骨架铜催化剂有Cu-Cr合金、Cu—Ni合金及Cu—A1一Zn合金等。
反应器采用悬浮床或固定床均可。
以美国道化学公司为代表的是固定床连续催化工艺，采用Cu-Cr催化剂，产品是50％AM水溶液和晶体。
我国目前通常用Cu-A1一Zn骨架铜催化剂固定床连续催化工艺。
1．2．3生化法生化法即生物酶催化水合法。
它采用生物酶作催化剂，应用细胞固定技术，使丙烯腈水溶液通过含固定酶的生物反应器生产AM。
生物酶催化剂是继骨架铜催化剂生产AM 的第三代技术，具有高选择性、高洁性和高收率的特点，丙烯腈反应完全，无副产物。
该法还具有反应条件温和、能耗低、三废少等特点。
絮凝剂聚丙烯酰胺的制备及应用
絮凝剂聚丙烯酰胺的制备及应用聚丙烯酰胺（Polyacrylamide，简称PAM）是一种高分子聚合物，主要由丙烯酰胺单体（Acrylamide）通过聚合反应制得。
它在水溶液中具有极高的吸水性和保水性，因此在各个行业都有广泛的应用。
一、制备聚丙烯酰胺的制备主要有两种方法：自由基聚合法和离子聚合法。
1.自由基聚合法：这是最常用的制备聚丙烯酰胺的方法。
首先将丙烯酰胺和一定比例的交联剂（如甲烯二丙烯酸二甲酯）溶解在水溶液中，然后在一定温度下加入过氧化氢等自由基发生剂。
发生剂引发丙烯酰胺聚合，并与交联剂交联，最终得到交联聚丙烯酰胺。
2.离子聚合法：这种方法需要使用带电的草酸或聚丙烯胺等替代溶液中的交联剂。
通过将丙烯酰胺和带电草酸或聚丙烯胺混合，使其发生共聚合反应，生成离子聚丙烯酰胺。
二、主要应用1.污水处理：聚丙烯酰胺是一种非常有效的污水处理药剂。
由于其极高的吸水性和保水性，可以使悬浮物和污泥在水中沉降和固体化，从而达到净化水质的目的。
此外，PAM也可用于一级、二级、三级废水和污泥的浓缩、固液分离和减少污泥量。
2.石油开采：在石油开采过程中，聚丙烯酰胺可用作填充剂，以固定油井壁，防止土壤和岩石溜沙。
同时，PAM还可用作驱油剂，提高原油的采收率。
3.土壤保墒和保肥：由于聚丙烯酰胺具有很强的吸水保水性能，可以有效提高土壤保水能力，减少水分蒸发和土壤侵蚀。
此外，PAM还能够稳定土壤结构，提高土壤肥力和肥料利用率，从而促进农作物的生长。
4.纸浆和造纸业：聚丙烯酰胺可以作为纸浆和造纸过程中的络合剂和保护剂。
它可以增加纸浆的粘度和稠度，改善纸张的纤维分散性和强度，减少纸浆的流失和浆液的泡沫。
5.磺化聚丙烯酰胺：通过对聚合物进行磺化处理，可以得到磺化聚丙烯酰胺。
磺化聚丙烯酰胺具有很强的净水和吸附性能，可用于水处理领域，去除水中的重金属离子和有机物。
6.其他应用：聚丙烯酰胺还可用于电化学、油水分离、矿石浮选、纺织品加工、个人护理产品等领域。
聚丙烯酰胺的制备方法详解
聚丙烯酰胺的制备方法详解聚丙烯酰胺（PAM）是一种线型高分子聚合物，化学式为(C3H5NO)n。
在常温下为坚硬的玻璃态固体，产品有胶液、胶乳和白色粉粒、半透明珠粒和薄片等。
热稳定性良好。
能以任意比例溶于水，水溶液为均匀透明的液体。
长期存放后会因聚合物缓慢的降解而使溶液粘度下降，特别是在贮运条件较差时更为明显。
聚丙烯酰胺作为润滑剂、悬浮剂、粘土稳定剂、驱油剂、降失水剂和增稠剂，在钻井、酸化、压裂、堵水、固井及二次采油、三次采油中得到了广泛应用，是一种极为重要的油田化学品。
聚丙烯酰胺的絮凝原理聚丙烯酰胺絮凝原理主要是靠吸附和架桥，通过高分子链上的带电基团吸附作用，将细小的颗粒拉到一起从而实现加速沉降，达到加快固液分离的目的。
制备方法聚丙烯酰胺生产步骤一共两步：单体生产技术：丙烯酰胺单体的生产时以丙烯腈为原料，在催化剂作用下水合生成丙烯酰胺单体的粗产品，经闪蒸、精制后得精丙烯酰胺单体，此单体即为聚丙烯酰胺的生产原料。
丙烯腈+（水催化剂/水）→合成→丙烯酰胺粗品→闪蒸→精制→精丙烯酰胺。
催化剂的发展历史来分，单体技术已经历了三代：第一代为硫酸催化水合技术，此技术的缺点是丙烯腈转化率低，丙稀酰胺产品收率低、副产品低，给精制带来很大负担，此外由于催化剂硫酸的强腐蚀性，使设备造价高，增加了生产成本；第二代为二元或三元骨架铜催化生产技术，该技术的缺点是在最终产品中引入了影响聚合的金属铜离子，从而增加了后处理精制的成本；第三代为微生物腈水合酶催化生产技术，此技术反应条件温和，常温常压下进行，具有高选择性、高收率和高活性的特点，丙烯腈的转化率可达到100%，反应完全，无副产物和杂质。
产品丙烯酰胺中不含金属铜离子，不需进行离子交换来出去生产过程中所产生的铜离子，简化了工艺流程，此外，气相色谱分析表明丙烯酰胺产品中几乎不含游离的丙烯腈，具有高纯性，特别适合制备超高相对分子质量的聚丙烯酰胺及食品工业所需的无毒聚丙烯酰胺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
絮凝剂生产厂家分享PAM制备方法
絮凝剂生产厂家分享PAM制备方法
工业上，AM及其衍生物的单体都是通过自由基聚合反应制备均聚物或共聚物，而AM的自由基聚合又可采用溶液聚合法、反相乳液聚合法、悬浮聚合法和固态聚合法、以获得各种类型的产品。
对产品的共同要求是分子量可控、易溶水及残余单体少，使产品质量均一、稳定、便于使用和降低生产成本是当今絮凝剂PAM生产技术发展的方向。
絮凝剂,水溶剂,水处理药剂
(1)均相水溶液聚合法
菌相水溶液聚合是絮凝剂PAM生产历史最久的方法，它采用水溶性无机过氧化物类及氧化—还原引发体系或水溶性偶氮类引发剂，不必回收溶剂，产品可直接使用。
由于以水为溶剂，体系杂质少，且单体向水溶剂的链转移常数极小，因此，该法具有产品纯度好、分子量高的特点。
(2)分散相聚合法
用分散相聚合法制备絮凝剂PAM常用的方法为反相乳液聚合法、反相微乳液聚合法、悬浮聚合法、沉淀聚合法4种。
①反相乳液聚合法是将单体的水溶液借助油包水型(W/O)乳化剂分散在油的连续介质中，引发聚合后，所得产品是被水溶胀者的亚微观聚合物粒子(100nm~1000nm)在油中的胶体分散体，即W/O型胶乳。
②反相微乳液聚合法近年来，在反相乳液聚合理论与技术的基础上又出现了反相微乳液聚合法，目前已有AM及AM与其他单体共聚的反相微乳液聚合报道。
所谓微乳液通常是指一种各向同性，清亮透明，粒径在8nm~80nm的热力学稳定的胶体分散体系，通过各种方法制造的水溶性聚合物微胶乳，具有粒子均一、稳定性好等特点。
③悬浮聚合法AM水溶液在分散稳定剂存在下，可分散在惰性有机介质中进行悬浮聚合，产品粒径一般在1.0um~500um。
而产品粒径在0.1nm~1.0nm时，则称为柱状聚合。
在悬浮聚合中，AM水溶液在S pan-60，无机氨化物、脂肪酸钠或醋酸纤维素等分散稳定剂存在下，在汽油、二甲苯、四氯乙烯中形成稳定的悬浮液，引发后聚合。
絮凝剂,水溶剂,水处理药剂
④沉淀聚合法这种AM聚合是在有机溶剂或水和有机混合溶液中进行。
这些介质对单体是溶剂，对聚合物PAM是非溶剂。
因此，聚合开始时反应混合物是均相的，而在聚合反应过程中，絮凝剂PAM一旦生成就沉淀析出，使反应体系出现两相。
因此聚合是在非均相体系中进行，称为沉淀聚合。
(3)固态聚合法
AM的固态聚合，一般情况下应用不十分广泛。
AM可用辐射法引发进行固态聚合反应。
AM晶体在0 ~60℃用γ射线连续照射，然后移去辐射源，可使之在较高的温度下进行聚合;在紫外线下也可聚合。
聚合反应发生在晶体表面，因而其厚度便成为控制因素，聚合速率较γ射线照射要低，所以聚合物是高度支化的，且分子量低。
另外，在温度上升时，聚合物可能出现转变，而且此种方法本身又十分不易散热，所以此法至今未工业化，仅停留在实验室研究阶段。
絮凝剂,水溶剂,水处理药剂。
