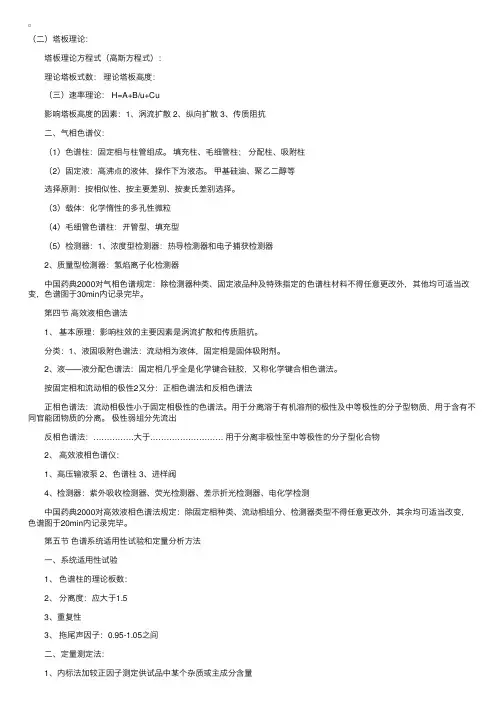

执业药师考前辅导——药物分析（三）
（⼆）塔板理论： 塔板理论⽅程式（⾼斯⽅程式）： 理论塔板式数：理论塔板⾼度： （三）速率理论： H=A+B/u+Cu 影响塔板⾼度的因素：1、涡流扩散 2、纵向扩散 3、传质阻抗 ⼆、⽓相⾊谱仪： （1）⾊谱柱：固定相与柱管组成。
填充柱、⽑细管柱；分配柱、吸附柱 （2）固定液：⾼沸点的液体，操作下为液态。
甲基硅油、聚⼄⼆醇等 选择原则：按相似性、按主要差别、按麦⽒差别选择。
（3）载体：化学惰性的多孔性微粒 （4）⽑细管⾊谱柱：开管型、填充型 （5）检测器：1、浓度型检测器：热导检测器和电⼦捕获检测器 2、质量型检测器：氢焰离⼦化检测器 中国药典2000对⽓相⾊谱规定：除检测器种类、固定液品种及特殊指定的⾊谱柱材料不得任意更改外，其他均可适当改变，⾊谱图于30min内记录完毕。
第四节⾼效液相⾊谱法 1、基本原理：影响柱效的主要因素是涡流扩散和传质阻抗。
分类：1、液固吸附⾊谱法：流动相为液体，固定相是固体吸附剂。
2、液——液分配⾊谱法：固定相⼏乎全是化学键合硅胶，⼜称化学键合相⾊谱法。
按固定相和流动相的极性2⼜分：正相⾊谱法和反相⾊谱法 正相⾊谱法：流动相极性⼩于固定相极性的⾊谱法。
⽤于分离溶于有机溶剂的极性及中等极性的分⼦型物质，⽤于含有不同官能团物质的分离。
极性弱组分先流出 反相⾊谱法：……………⼤于……………………… ⽤于分离⾮极性⾄中等极性的分⼦型化合物 2、⾼效液相⾊谱仪：1、⾼压输液泵2、⾊谱柱3、进样阀 4、检测器：紫外吸收检测器、荧光检测器、差⽰折光检测器、电化学检测 中国药典2000对⾼效液相⾊谱法规定：除固定相种类、流动相组分、检测器类型不得任意更改外，其余均可适当改变，⾊谱图于20min内记录完毕。
第五节⾊谱系统适⽤性试验和定量分析⽅法 ⼀、系统适⽤性试验 1、⾊谱柱的理论板数： 2、分离度：应⼤于1.5 3、重复性 3、拖尾声因⼦：0.95-1.05之间 ⼆、定量测定法： 1、内标法加较正因⼦测定供试品中某个杂质或主成分含量 2、外标法测定供试品中某个杂质或主成分含量 3、加较正因⼦的主成分⾃⾝对照法 不加较正因⼦的主成分⾃⾝对照法 第六节电泳法 电泳法：在电场的作⽤下，依据各组分之间淌度的不同实现分离的⽅法。
HPLC法测定米铂白蛋白结合型纳米制剂中米铂的含量
DOI: 10.3969/j.issn.1673-713X.2021.02.003·论著·HPLC法测定米铂白蛋白结合型纳米制剂中米铂的含量王丹，冯文凯，林东方，郭晓茹，王雪蕾，苗庆芳，夏桂民【摘要】目的建立米铂白蛋白结合型纳米制剂中米铂含量测定的高效液相色谱（HPLC）法。
方法采用HPLC 测定米铂白蛋白结合型纳米制剂中米铂的含量。
色谱条件：辛烷基硅烷键合硅胶色谱柱（250 mm × 4.6 mm，5 μm），甲醇-乙腈-水（91:1:8）洗脱，流速1.0 ml/min，检测波长210 nm，柱温30 ℃，进样量20 μl。
结果建立了简便可行的米铂白蛋白结合型纳米制剂样品前处理方法；建立并验证了HPLC 方法，线性范围 3.63 ~ 130.80 μg/ml（r = 0.9995）；低、中、高3 个浓度的平均回收率（n = 3）分别为（99.46 ± 0.24）%、（99.20 ± 1.38）%、（98.30 ± 0.26）%；日内、间精密度RSD 分别为1.62%（n = 6）和1.32%（n = 6）；流速在0.99 ~ 1.01 ml/min范围内变化时米铂峰面积的RSD 为 1.01%（n = 9），柱温在28 ~ 32 ℃之间变化时米铂峰面积的RSD 为1.14%（n = 9）。
结论本文建立的含量测定方法简便易行，专属性强，灵敏度高，耐用性好；可定量检测米铂白蛋白结合型纳米制剂中米铂的含量。
【关键词】高效液相色谱；含量测定；米铂白蛋白结合型纳米制剂 中国医药生物技术, 2021, 16(2):110-115米铂属于第三代铂类抗肿瘤药物，疗效确切[1-2]，但目前仅有米铂混悬注射液上市，且只能通过肝动脉栓塞给药用于肝癌的介入性治疗，限制了米铂的临床应用[3]。
为促进米铂纳米制剂的发展，在米铂脂质体的基础上[4]，本课题组又成功构建了米铂白蛋白结合型纳米制剂（简称“米铂白蛋白”，HSA-miriplatin），期望进一步拓展米铂的临床适应证。
高效、多功能复合式液体分布器[实用新型专利]
![高效、多功能复合式液体分布器[实用新型专利]](https://img.taocdn.com/s3/m/319c200281c758f5f71f6734.png)
专利名称：高效、多功能复合式液体分布器专利类型：实用新型专利
发明人：王树楹,翟建华
申请号：CN90200617.7
申请日：19900111
公开号：CN2069751U
公开日：
19910123
专利内容由知识产权出版社提供
摘要：一种高效、多功能复合式液体分布器，主要是由 设置于填料压圈之上的若干个小槽所构成的副分配 槽和在该槽之上并于之垂直的主分配槽及可设置于 副分配槽各小槽两侧的或填料压圈之上的挡液板所 构成。
该液体分布器具有分布液体均匀，气通截面积 大，操作弹性大等特点，可广泛用于大中小型填料塔 上作为液体分布器或再分布器，故在新塔的设计过程 和老塔的改造中均可采用。
申请人：天津大学
地址：天津市南开区七里台
国籍：CN
代理机构：天津大学专利代理事务所
更多信息请下载全文后查看。
高效液体分布器得介
高效液体分布器得介
王端明;陈文亚
【期刊名称】《油气综合利用工程》
【年(卷),期】1992(000)001
【总页数】4页(P23-26)
【作者】王端明;陈文亚
【作者单位】不详;不详
【正文语种】中文
【中图分类】TE962.03
【相关文献】
1.一种新型高效分形液体分布器 [J], 宋海华;宋富财;闫岩
2.一种高效液体分布器 [J], 王涛;王端明
3.利用漆酶-天然介体系统高效降解土霉素 [J], 汤星阳;夏颖;杨彬彬;夏黎明
4.具有独特电子结构的锌掺杂SnO2介导形成氧空位实现高效稳定的光催化降解甲苯 [J], 武慧中;王佳栋;陈瑞敏;袁潮苇;张锦;张育新;盛剑平;董帆
5.高效抗逆转录病毒治疗人类免疫缺陷病毒感染临床效果观察及血清白细胞介素-2、白细胞介素-16动态监测意义 [J], 陈寒冬;谷志勇;刘丽艳;赵晶;陈璀;贾春辉;李丹
因版权原因，仅展示原文概要，查看原文内容请购买。
层析柱液流分布器的技术创新
层析柱（色谱柱）液流分布器的技术创新
液流分布器是液相层析柱（色谱柱）最为关键的部件之一，安装于层析柱（色谱柱）填料上端的液体分布装置。
工作时，通过液流分布器将溶液均匀分布到填料表面上，形成溶液初始分布。
其作用是使溶液在填料的横截上均匀分布，从而保证层析柱（色谱柱）高效率稳定运行。
液流分布器结构的好坏，不仅影响着填料的传质效率，而且还会对填料的操作弹性产生影响。
如填料层内溶液的流动不是均匀的柱塞流，会导致溶液的不良分布，引起层析柱（色谱柱）填料层内的溶液产生偏流、沟流壁流现象，尤其在中高压流速的工作条件下，洗脱液将填料冲散，而布液不均匀，导致层析柱（色谱柱）的效率严重下降。
迈思通公司特制的层析柱（色谱柱）液流分布器，通过不断的设计改进和不同的工艺对液流分布器布液孔的注流均匀性进行反复试验，研制出对溶液分布性能稳定的液流分布器。
特制的CFD三种结构层析柱（色谱柱）液流分布器经数控机床、数控铣床、数控钻床高精度设备加工而成，液流分布器结构合理、强度好、耐腐蚀、无死体积、易清洗的卫生结构等特点，适用于不同压力、不同直径和高度的工业液相层析柱（色谱柱）在分离纯化、吸附过程中进行常压、高中压或真空、氮气状态的工作。
根据不同工艺要求和不同填料对布液孔密度的要求及溶液的流率来确定液流分布器结构。
CFD液流分布器与柱头相互连通，能保持所有布液孔处于同一水平液面，因而使得液面分布均匀，减少由于液体不良分布所引起的放大效应，使溶液注入柱体时保持原来的均匀分布状态，使溶液能均匀地流至下层填料，充分发挥填料的效率。
除了满足溶液的均匀分布外，液流分布器可附带的配件又可对填料进行反冲洗操作。
资料来源（原创）：迈思通（北京）管路系统有限公司。
液体分布器研究进展及新技术
液体分布器研究进展及新技术万智华;苏长满;董晓晓;韩召山【摘要】液体分布器是空分膜式主冷凝蒸发器中的关键设备,液体均匀分布是换热器性能的保证.本文综述了目前竖直管降膜蒸发器和空分膜式主冷用液体分布器的研究现状,发现大多液体分布器结构存在无法有效排出蒸汽的不足.在已有液体分布器结构的基础上,提出了一种可以集中排出蒸汽的液体分布器结构形式,上述设计为空分膜式主冷凝蒸发器用液体分布器设计提供了重要参考.【期刊名称】《天津化工》【年(卷),期】2017(031)005【总页数】3页(P5-7)【关键词】液体分布器;空分;膜式主冷凝蒸发器;均匀分布【作者】万智华;苏长满;董晓晓;韩召山【作者单位】江苏建筑职业技术学院建筑设备与市政工程学院,江苏徐州221116;江苏建筑职业技术学院建筑设备与市政工程学院,江苏徐州221116;江苏建筑职业技术学院建筑设备与市政工程学院,江苏徐州221116;江苏建筑职业技术学院建筑设备与市政工程学院,江苏徐州221116【正文语种】中文【中图分类】TQ051.5液体分布器是膜式主冷中的关键设备之一，其作用是将液体均匀分布到换热器通道表面，一旦液体无法均匀分布的话，将会大大影响换热器的传热性能，甚至壁面会出现“干蒸发”和“死端沸腾”[1,2]。
在能源和化工系统中，流量分配的不均匀是导致系统性能恶化、装置机能障碍、安全问题、产品质量降低、系统寿命减短、成本提高、壁面积垢等问题的重要原因，因此保证通道流量分配的均匀性是非常重要的[3～5]。
本文分析国内外关于竖直管降膜蒸发器和空分膜式主冷用液体分布器已有的结构形式，指出目前液体分布器存在的不足，最后提出一种新型的液体分布器结构，为液体分布器的设计提高参考。
通过文献调研发现，食品和化工领域中的填料塔、吸收器、蒸发器大多采用的是竖直管降膜蒸发器，因此对其所使用的液体分布器的研究较多。
由于液体分布器的原理基本上相似，竖直管降膜蒸发器用液体分布器的可作为空分膜式主冷用液体分布器研究的参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第17卷 第1期 石油化工高等学校学报 Vol.17 No.1 2004年3月 JOURNAL OF PETROCHEMICAL UN IV ERSITIES Mar.2004 文章编号:1006-396X(2004)01-0037-04一种新型高效分形液体分布器宋海华, 宋富财, 闫 岩(天津大学化学工程研究所,天津300072)摘 要: 液体分布器的性能对于填料塔的操作有至关重要的影响。
传统的液体分布器通常存在着液体分布均匀性不好、操作弹性小、空间高度大等缺点,尤其当处理小流量液体时分布性能更差。
以分形几何为理论基础,研究和设计出一种具有优良性能的新型高效液体分布器———分形液体分布器,证明具有自相似维数为2的H型分形液体分布器,既能保证液体喷淋点分布的几何均匀性,又能保证各喷淋点液体流率的均匀性。
并且通过实验研究验证,与传统的液体分布器相比较,分形式分布器具有较高K lemas分布质量、较大的操作弹性、较小的空间高度等一系列优点,尤其是当液体流量很小时分形分布器依然保持优良的性能。
关键词: 分形液体分布器; 分形几何; K lemas分布质量; 均匀性中图分类号: TQ028 文献标识码:AA New High-Efficient Fractal Liquid DistributorSON G Hai-hua, SON G Fu-cai, YAN Yan(Chemical Engineering Research Center,Tianjin U niversity,Tianjin300072,China)Abstract: The property of liquid distributors is of vital importance to the operation of packed columns and the traditional liquid distributors have some drawbacks,such as worse distributive uniformity,narrower operating range,and greater height,and especially perform unsatisfactorily at low liquid flow rate.A new type of liquid distributor,the fractal liquid distributor,was studied and designed based on the theory of fractal geometry.The H-type fractal with the self-similarity dimension of2was selected to guarantee the uniform distribution of the drip points of the distributor.And its exact self-similar structure also ensured the uniform distribution of liquid flow rate out from each drip point.The experimental results can show that the fractal distributor has better K lemas distributive quality,wider operating ranges,and smaller height than the traditional liquid distributors,and suitable for small diameter packed columns.K ey w ords: Fractal liquid distributor; Fractal geometry; K lemas distribution quality; Uniformity 在当今的石油、化学工业中,填料塔以其高效率、低压降、大通量等特点获得了越来越广泛的应用。
填料塔内汽液两相流体的均匀分布和充分接触是保证进行高效传质的必要条件[1]。
随着新型、高效规整填料的开发和日益广泛地应用,对研发新型、高效的塔内件的需求也越来越迫切。
液体分布器是最重要的塔内件,具有良好分布性能的液体分布器能够提供均匀的液体初始分布,减弱放大效应和端效应的不良影响,可以进一步提高填料塔的分离效收稿日期:2003-03-20作者简介:宋海华(1944-),男,天津市,教授。
率。
传统的液体分布器可分为喷头式、排管式、盘式和槽式等类型。
这些传统的液体分布器通常都存在着液体分布(尤其在液体流量较小时)均匀性较差、操作弹性较低、结构较复杂等缺点[2]。
本文运用分形几何理论知识,构造具有完全自相似形的新型分形图形,并且选择合适的分形维数与级数,进行工程化改造,设计出既保持传统液体分布器的优点,又能弥补它们在小流率下液体分布不均匀等缺陷的新型高效的分形液体分布器,获得了很好的效果。
1 分形理论 分形的概念最早是由是法国数学家Mandel-brot [3]于1975年提出的,他将分形定义为局部以某种方式与整体相似的集[4]。
在欧氏空间中,直线是一维的,平面是二维的,空间是三维的,人们习惯于把维数看作整数。
而在分形研究中,以某种方式定义的分形维数却可以是非整数。
曼德尔布罗特在研究自然界中的多种分形时发现,无论测量的尺度如何变化,分形图形的维数是一个定值,它能够确切的描述一个分形的特征,从这个意义上说,计算分形的各种维数是研究分形的最重要手段。
在一般的分形论著中,常常讨论的有:Hausdorff 维数、盒维数、相似维数等[5]。
比较常用的是完全自相似分形集维数,其数学表达式为:D =log N /log M ,其中D 表示完全自相似分形集的维数,N 表示从m 级放大到m +1级增加的自相似分形数,M 表示级与级之间的放大比。
例如K och 曲线(见图1),N =4,放大比M 为3,所以其维数D 为1.26。
图1同时也显示了K och 曲线从0级到3级的构造过程。
本文以分形几何理论为基础,构造新型的具有完全自相似性的分形图形,通过工程化改造,把所构造的新的分形几何结构改造成为工程化分形,以此分形结构为框架,设计新型的液体分布器。
2 分形液体分布器的设计2.1 液体分布器设计的一般要求 一个性能优良的液体分布器,首先应具有可操作性;其次也是最重要的要求是能均匀地分布液体;再次,合适的操作弹性和足够的气流通道也是设计液体分布器时需要考虑的问题[6]。
衡量液体分布的均匀性有3条标准,即足够的喷淋点密度,喷淋点分布的几何均匀性和各喷淋点液体流率的均匀性。
喷淋点密度是指单位分布面上喷淋点的个数,多数人主张在100个/m 2左右;通常喷淋点在分布面上的几何分布按等边三角形或正方形排列就可以保证喷淋点分布的几何均匀性;各喷淋点液体流率的均匀性是设计液体分布器时必须重点考虑而又很难完美解决的问题,传统液体分布器很难保证各喷淋点液体流率的均匀性,本论文设计的分形液体分布器是一种全新的液体分布器,它从理论上可以保证液体流率的完全均匀性,而且能够解决小流率情况下的液体均匀分布。
2.2 分形结构选择及参数确定 依据分形几何理论,设计一个直径800mm 的分形液体分布器,要求其处理量为1～3m 3/h 。
2.2.1 分形结构的选择 分形结构多种多样,经过全面考虑,选择了H 形分形结构,因为从H 型分形结构的中心点进液,可以引导液体在水平的分布面上向相反的两个方向同等机会地流动,依次分析下去可以知道,每级分形都具有这样的特点。
同等机会意味着两个方向的流量相等,决定了流出末级分形结构的液体的流率相等,即能够均匀地分布液体,因此H 型分形结构用来分布液体具有明显的优越性。
2.2.2 维数的确定 通过分析发现,只有维数是2的H 型分形结构才能保证液体分布器的喷淋点分布的几何均匀性,因此选定维数为2。
2.2.3 级数的确定 级数的选择受液体分布器喷淋点密度大小的限制,0级H 型结构喷淋点个数为4,1级为16,2级为64。
为了满足喷淋点密度控制在100个/m 2,考虑本任务要求的塔径,选择2级最为适合。
选定维数为2级数为2后,可以得到如图2所示的H 型分形结构,但是它还不能称作液体分布器,还需要进行工程化改造。
工程化改造的原则是:①改造后的分形结构要与填料塔外形是圆形这一特征相适应;②适当减少喷淋点个数,满足喷淋点密度的推荐值为100个/m 2的要求;③在塔壁区域的喷淋点要尽可能地保证几何均匀性。
经过改造,可以得到如图3所示的工程化H 型分形结构,喷淋点个数为52,喷淋点密度接近于100个/m 2。
2.2.4 液体分布器尺寸 依据连续性方程确定了液体分布器的基本尺寸,见表1。
分形液体分布器的液体入口位于图所示的分形结构中心处,设置液体入口导管,垂直于液体分布器平面。
各出口处位于各H 形端点,同样设置有垂直于液体分布器平面的出口导管。
入口导管和出口导管尺寸也见表1。
83石油化工高等学校学报 第17卷表1 分形液体分布器的管道尺寸T able 1 Tube sizes of the fractal liquid distributor mm标号内径长度标号内径长度进口441007650130400865022240091210031620010810041220011610058100出口63066100 注:管道标号见图3。
表2 一定流率下K lemas 分布质量计算结果T able 2 V alues of K lem as distribution qu ality流率L /(m 3・h-1)平均初始不良分布M K lemas分布质量Q0.414.3297.990.514.0298.070.713.2798.271.011.9299.601.510.2098.972.09.7699.062.59.5799.093.09.8899.033 实验部分3.1 实验目的 检验直径为800mm 的分形液体分布器各喷淋点流量的均匀性,计算分形液体分布器的不良分布和分布质量。
3.2实验装置 如图4所示。
3.3 实验方法 液体分布器的52个喷淋点下各放置一带编号的纸杯,在一定流量下,收集经过一段时间后由喷淋点流出来的水,并测量各纸杯内水的体积。
3.4 实验数据处理 以流率为L =1.0m 3/h 时的实验结果为例,来验证直径为800mm 的分形液体分布器的均匀性。
