1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。
2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。
3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。
4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。
阀门材料代号
阀门材料代号阀门是工业生产中常见的流体控制装置，其材料的选择对于阀门的性能和使用寿命有着重要的影响。
阀门材料代号是根据国际标准制定的一套代号体系，用于标识阀门所采用的材料。
正确选择和使用阀门材料代号，对于确保阀门的安全可靠运行具有重要意义。
1. 代号体系。
阀门材料代号体系由字母和数字组成，其中字母代表材料的种类，数字代表材料的性能等级。
常见的阀门材料代号包括WCB、WC6、WC9、CF8、CF8M等。
其中，WCB代表碳钢，WC6代表1 1/4Cr-1/2Mo合金钢，WC9代表2 1/4Cr-1Mo合金钢，CF8代表不锈钢，CF8M代表耐腐蚀不锈钢。
2. 材料选择。
在选择阀门材料时，需要考虑介质的性质、温度、压力等因素。
对于一般的水、蒸汽、空气等介质，可以选择碳钢、不锈钢等材料；对于腐蚀性介质，需要选择耐腐蚀的不锈钢或合金钢材料；对于高温高压的介质，需要选择耐高温高压的合金钢材料。
此外，还需要考虑阀门的工作环境、使用频率、使用寿命等因素。
3. 性能要求。
阀门材料代号中的数字代表了材料的性能等级，不同的性能等级对应着不同的材料性能要求。
在实际选择和使用阀门材料时，需要根据工程要求和使用条件，选择符合要求的材料性能等级。
同时，还需要考虑材料的可焊性、可加工性、耐磨性、耐腐蚀性等方面的要求。
4. 应用范围。
不同的阀门材料适用于不同的工程和使用条件。
碳钢材料适用于一般的工业介质，不锈钢材料适用于腐蚀性介质，合金钢材料适用于高温高压介质。
在选择阀门材料时，需要充分考虑工程的实际情况，选择合适的材料代号，以确保阀门的安全可靠运行。
5. 结语。
阀门材料代号是阀门材料的标识，正确选择和使用阀门材料对于确保阀门的安全可靠运行具有重要意义。
在选择阀门材料时，需要考虑介质的性质、温度、压力等因素，选择符合要求的材料性能等级。
同时，还需要考虑材料的可焊性、可加工性、耐磨性、耐腐蚀性等方面的要求。
只有正确选择和使用阀门材料，才能确保阀门的安全可靠运行，延长阀门的使用寿命，降低维护成本，提高生产效率。
阀门铭牌编号的意义

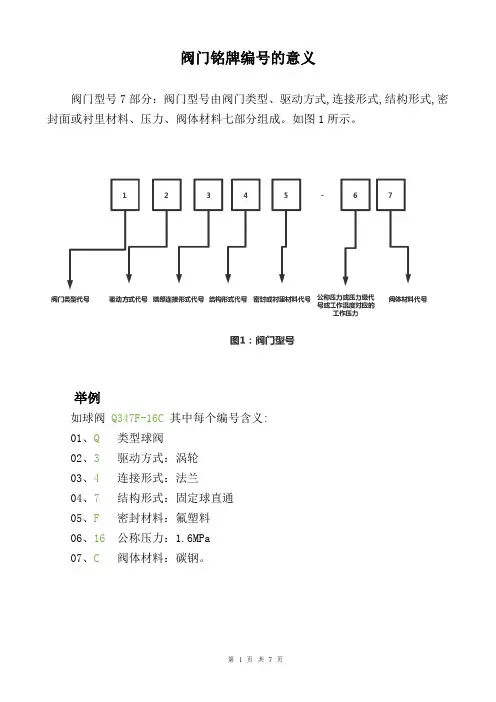

阀门铭牌编号的意义阀门型号7部分：阀门型号由阀门类型、驱动方式,连接形式,结构形式,密封面或衬里材料、压力、阀体材料七部分组成。
如图1所示。
举例如球阀Q347F-16C 其中每个编号含义:01、Q类型球阀02、3驱动方式：涡轮03、4连接形式：法兰04、7 结构形式：固定球直通05、F 密封材料：氟塑料06、16公称压力：1.6MPa07、C 阀体材料：碳钢。
01 阀门类型阀门典型类型代号用汉语拼音字母表示,按表1的规定。
表1 类型代号当阀门又同时具有其他功能作用或带有其他结构时,在阀门类型代号前再加注一个汉语拼音字母，典型功能代号按表2的规定。
表2 同时具有其他功能作用或结构的阀门表示代号02 驱动方式驱动方式代号用阿拉伯数字表示,按表3的规定。
表3 驱动方式代号03 连接形式以阀门进口端的连接形式确定代号,代号用阿拉伯数字表示,按下规定。
表4 阀门连接端连接形式代号04 结构形式阀门结构形式用阿拉伯数字表示,依据阀门类型不同按下图的规定。
表5 闸阀结构形式代号表6 截止阀和节流阀结构形式代号表7 止回阀结构形式代号表8 球阀结构形式代号表10 旋塞阀结构形式代号表9 排污阀结构形式代号表 10 安全阀结构形式代号注：省略个别燃气工程中极少用到的阀门类型。
05 密封面或衬里密封面或衬里材料代号以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或耐腐蚀性能较低的材料表示;金属密封面中镶嵌非金属材料的,则表示为非金属/金属。
按表20规定的字母表示。
表20 密封面或衬里材料代号阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。
06 压力代号压力级代号采用 PN后的数字,无量纲。
当阀门工作介质温度超过425℃,采用最高工作温度和对应工作压力的形式标注时，表示顺序依次为字母P,下标标注工作温度(数值为最高工作温度1/10),后标工作压力(MPa)的10倍,如P54100。
阀门采用压力等级的,在型号编制时,采用字母 Class 或CL(大写),后标注压力级数字，如Class150或CL150。
阀门的代号识别及阀门型号的意义
阀门的代号识别及阀门型号的意义
管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（L）、止回阀（H）、减压阀（Y）、疏水阀（S）、安全阀（A）、隔膜阀（G）、旋塞阀(X)、球阀（Q）等。
按压力可分为低压阀（p<1.6MPa）、n中压阀（p=2.5、4.0、6.4MPa）、高压阀（10MPa< p <100MPa）、nn超高压阀（p>100MPa）。
根据机标JB-308-74规定，国产的
n阀门都有一个特定的型号。
阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、
密封圈衬里材料、公称压力和阀体材料。
一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外
形加以识别。
2）阀门的公称直径、公称压力或工作压力、
工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。
阀门型号的意义见表138-142
1.1
表1阀门的类别代号
表2阀门驱动方式代号
表3阀门连接型式代号：
表4阀门结构型式代号
表5阀座密封或衬里材料代号
阀门公称压力系列a)在阀门的型号中，公称压力代号直接用公称压力的数值（压2（或表示，并用短线与阀座密封或0.1MPa）力单位为kg/cm、10、2.5、6衬里材料）代号隔开。
阀门的公称压力为1、2）等（0.1MPa、160、200320 kg/cm、16、25、4064、100、℃时，标示出工作温度，标示等级。
当介质工作温度≥ 450143
10所得值的整数。
见表的数值为温度值除以阀体材料代号
表6。
常用阀门代号表示
蝶阀型号表示方法蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS 快速蝶阀、FDBD方形百叶蝶阀；蝶阀编制代号：D表示蝶阀；传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；连接方式代号：4法兰式、6焊接、7对夹式；结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位；壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
截止阀型号表示方法截止阀附加代号：W表示波纹管、D表示低温、B表示保温；截止阀类别代号：J表示截止阀；截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；截止阀连接方式：4法兰连接、6焊接；截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；截止阀公称压力：16表示压力 1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。
球阀型号编制表示方法球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；球阀名称代号：Q表示球阀；球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；结构型式代号：浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，最大压力63K;阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
阀门型号字母含义
截止阀的代号是什么意思？问的有点奇怪！不好回答。
J41T-16 25应该是:J截止阀4法兰连接1直通式T铜合金密封面-（连接前后没有实质意义）16公称压力1.6Mpa25公称直径DN25型号里省略了阀体材料灰铸铁J41W-16P 40应该是:J截止阀4法兰连接1直通式W18-8系不锈钢密封面（W表示由阀体直接加工的密封面）-（连接前后没有实质意义）16公称压力1.6MpaP阀体材料18-8系不锈钢40公称直径DN40回答者：huaxindutu -江湖新秀五级11-1 17:27我来评论>>其他回答共 3 条J41T-16 25J截止阀4法兰连接1直通式T铜合金密封-无意义16公称压力PN16,也就是1.6Mpa16后无字母为灰铸铁C表示为WCB 碳钢\铸钢Q表示为球铁P和R 都是不锈钢25公称直径DN25J41W-16P 40J截止阀4法兰连接1直通式W表示由阀体直接加工的密封面-无意义）16公称压力PN16,也就是1.6Mpa40公称直径DN40P表示为不锈钢40公称直径DN40回答者：国产阀门- 千总四级11-5 13:39 前者是铸铁，后者是不锈钢J--截止阀4--法兰连接1--直通式H--合金钢密封面16--公称压力为16KgC--阀体材质为碳钢(阀体标WCB)P--阀体材质为不锈钢304(阀体标CF8)(另:不锈钢316标CF8M,不锈钢304L标CF3,不锈钢316L标CF3M)不锈钢阀体的阀芯密封面一般为阀体直接加工,型号中用W表示.Q41F-16P为不锈钢304法兰球阀,Q41F46-10则是衬氟法兰球阀.D343F-10C为碳钢(C)蜗轮(第一个3)法兰(4)偏心(3)四氟密封(F)蝶阀(D)压力10Kg太多说不完,看这个参考吧:/xwzx_cont.asp?id=2回答者：亨泉阀门- 经理四级12-29 11:07 JB2765 阀门名词术语2007-5-14 08:26JB/T 2765-1981 阀门名词术语本标准适用于工业管道(或机器、设备)的通用阀门.阀门famen 用来控制管道内介质流动的,具有可动机构的机械产品的总称通用阀门tongyong 各工业企业中管道上普遍采用的阀门编号名词术语相当的英语说明1-01 阀门Valve 用来控制管道内介质流动的具有可动机构的机械产品的总称。
(完整word版)阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
常用阀门缩写代号
常用阀门缩写代号1. 材质：C.S 铸造碳钢; C.I 铸铁; SS 不锈钢。
2.结构特征：2.1. 代号含义B.B—螺栓连接阀盖；T.B—螺纹连接阀盖；BC:螺栓连接阀盖.OS&Y—明杆支架外螺纹型; BG:栓联压盖;LF—升降式阀瓣；SW—旋启式阀瓣; SP—弹簧推拉式阀瓣；TA:蝶板可调,双偏心,球面密封; TC: :蝶板可调,三偏心,球面密封;PSB—压力自紧密封阀盖；DS—园盘式;W.B—焊接阀盖。
FB:全通径; RB:缩径. LB:加长阀盖BB-BG-OS&Y—螺栓连接阀盖,螺栓连接压盖,明杆支架型.PS-COVER SWING:压力密封阀盖,旋启式.2.2.缩写含义(含英文):BB Bolted Bonnet 栓接阀帽(圆弧顶)栓接阀帽(平顶) Bolted Cap BC通孔FB Full Bore全平面Flat Face FF凹面Female Face FMF法兰FlangeFLGInside Screw and ISNS内螺纹暗杆Non-rising StemInside Screw and ISRSRising Stem 内螺纹明杆Outside Screw O.S & Y外螺纹共轭式and YorkPressure Self-seal PBBonnet 压力自紧密封压盖RB 缩孔Reducing BoreRaise Face 突面RFRF(A) 微米用于非金属平垫片Ra6.3~12.5 法兰密封面：密纹水线Ring Joint RJ 环连接面Rising Stem RS 明杆司太立合金Stellite AlloySTLSW Socket-welding 承插焊螺纹阀帽Screwed Bonnet (圆弧顶SB )螺纹阀帽Screwed Cap (平顶) SC螺纹ThreadThRc 55°圆锥内螺纹Female flange face凹面法兰FMMale flange face 凸面法兰M3.法兰密封面型式：RF—凸台光滑面; FE—凹面; RJ—环连接面；FM—凹凸面;FF—全平面.4.端连接型式：BW—对焊连接; SW—承插焊连接；THR—内螺纹连接;SW/THR:一端承插焊连接/另一端内螺纹连接;WPL：—端焊接,另一端丝堵.TE:螺纹端.SCh:管级号;XXS:加厚管.5.垫片：COAG—低碳钢芯片—柔性石墨复合垫；COKG—不锈钢芯片—柔性石墨复合垫；SWKG—不锈钢芯片—柔性石墨缠绕垫；OVK9—304椭园垫; OVA2—10#椭园垫;OCA2—10#八角形垫；OCK9—304八角形垫.GRAF:柔性石墨.注:1. 1).阀杆应为锻件材料.2). 用于CN:1和4至8A的上密封座(密封面),其最低HB250.3).表示“未作规定”.2. HF表示“硬质敷焊材料”,用CoCr或NiCr焊接合金,使用NiCr时组合编号添加后缀A.3. 不应使用13Cr易切削钢.4. 对CN1,配对密封面之间至少要有不少于布氏50度的硬度差.5. 当两种材料之间被一条斜线分割开时,这表示两种单独的材料,一种用于阀体密封面,另一种用于闸板密封面,没有暗示那种材料优先适用于那个零件。
