523.2.3 使用本节各表时， 如导线或电缆敷设地点的环境温度与上列参考
电线电缆线径、载流量如何计算及选型
电线电缆线径、载流量如何计算及选型1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了。
电缆线规格型览表

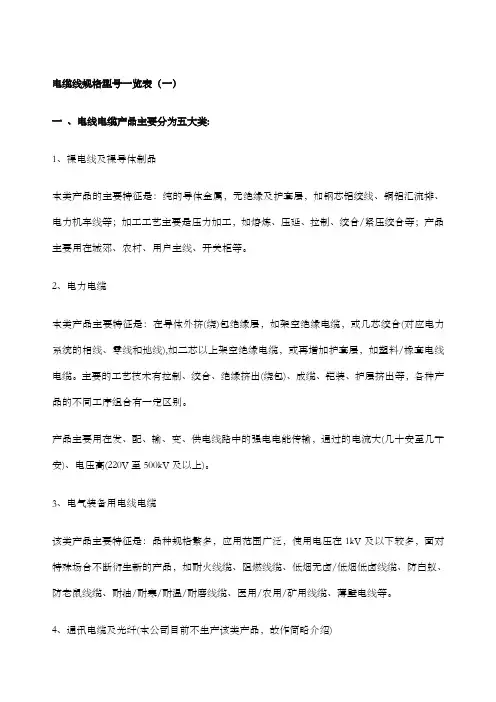

电缆线规格型号一览表（一）一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
电气-开关电缆、穿管外径对应表
开关、导线、穿管外径对应表1、 的金属导管，采用管壁厚 2.0mm 的钢导管。
2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。
3、 壁厚参考《住宅小区通信配套设施建设标准》 塑壳壳架等级:ABB ：160， 250，320，400，630，800，1000，1250，1600施耐德：80，100，160， 250， 400，630，800，1000，1250，1600电流互感器的规格:20，30，40，50，75，100，150，200（250），300，400，500，600（750），800电流互感器的规格:20，30，40，50，75，100，150，200（250），300，400，500，600（750），800电线电缆的选用：功率计算：小店面用电：100~120W/m2商场空调功率：50W/m2 中央空调：40 W/m2常见民用建筑的照度标准（lx）注：住宅内75LX，100LX，150 LX 现行值：6W/m 目标值：5W/m商业，办公300LX 现行值：9W/m 目标值：8W/m 车库30LX 现行值：2W/m 目标值：1.8W/m走廊50LX 现行值：2.5W/m 目标值：2W/m配电房200LX 现行值：9W/m 目标值：8W/m泵房、风机100LX 现行值：4W/m 目标值：3.5W/m 弱电机房500LX 现行值：15W/m 目标值：13.5W/m管路敷设标注方法SC：焊接钢管TC：电线管薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内CC：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
电线电缆穿管选用标准表格
2）2． 本计算表绝缘电线（耐压500V）线芯允许长期工作温度为65℃，环境温度应采用当地最热月平均最高3． 接地线最小截面的选择：当S≤16mm2时，D = S；当16mm2＜S≤35mm2时，D = 16mm2；当S＞35mm2时，（S为相线截面，D为接地线截面）4． 硬PVC管明敷时固定点间最大间距为：对于φ15～φ20管，L = 1m；对于φ25～φ40管，L = 1.5m；对1． 只需在白色格内填入数值，就可自动计算；本计算表适用于线芯1.5mm2～185mm2的铜芯PVC绝缘电线（全系数应采用1.2～1.3；硬PVC管规格根据HG2–63–65， 并采用轻型管，管径指外径。
2． 本计算表绝缘电线（耐压500V）线芯允许长期工作温度为65℃，环境温度应采用当地最热月平均最高3． 接地线最小截面的选择：当S≤16mm2时，D = S；当16mm2＜S≤35mm2时，D = 16mm2；当S＞35mm2时，（S为相线截面，D为接地线截面）4． 硬PVC管明敷时固定点间最大间距为：对于φ15～φ20管，L = 1m；对于φ25～φ40管，L = 1.5m；对φ100管，L =2m。
（L为固定点间最大间距）；本计算表适用于线芯1.5mm2～185mm2–63–65， 并采用轻型管，管径指外径。
长期工作温度为65℃，环境温度应采用当地最热月平均最高温度。
= S；当16mm2＜S≤35mm2时，D = 16mm2；当S＞35mm2时，D = S / 2。
φ15～φ20管，L = 1m；对于φ25～φ40管，L = 1.5m；对于φ50～；本计算表适用于线芯1.5mm2～185mm2的铜芯PVC绝缘电线（单胶）；安–63–65， 并采用轻型管，管径指外径。
长期工作温度为65℃，环境温度应采用当地最热月平均最高温度。
= S；当16mm2＜S≤35mm2时，D = 16mm2；当S＞35mm2时，D = S / 2。
常用电线电缆载流量保护管挠性管选择表1
编制说明：1本表是根据中华人民共和国国家标准《电力工程电缆设计规范》（GB50217-94）并参照：沈阳电缆厂、上海电缆厂、郑州电缆厂、宝胜集团、四川电缆厂的相关样本编制而成。
2各电缆生产厂提供的电缆载流量和电缆外径略有差异，本表中的电缆载流量主要取自国标GB50217-94建议性基础值，该国标中没有列入的电缆载流量则依此取自沈阳电缆厂、上海电缆厂、宝胜集团、四川电缆厂所提供的载流量值。
电缆外径取自沈阳电缆厂、上海电缆厂、宝胜集团、四川电缆厂推荐的电缆外径。
3本表所列空气中的电缆允许持续载流量是以周围环境温度为35℃为基准；埋地敷设载流量是以周围土壤环境温度为25℃，土壤热阻系数为1.2℃·m/W为基准。
4表中所列载流量为单根电缆在基准环境温度和基准土壤热阻系数条件下敷设时的数值，在不同敷设条件下电缆允许的载流量应使用有关的校正系数加以修正。
计入对环境温升的影响，不能直接采取仅加5℃。
6电缆通过不同散热条件区段时的线芯截面选择，应按其中散热条件较差的区段（不小于10m）来选择电缆截面积。
7在同样的敷设条件下，阻燃电缆的允许持续载流量与表中所列的持续载流量相同。
8本表中所列出的电缆允许持续载流量都是铜芯电缆的数值，如果工程中确有必要采用铝芯电缆，则铝芯电缆的允许持续载流量由本表中的数值减小1.29倍即可。
9本表中所收入的只是常用电线电缆的数值，如果工程中要用到本表以外的特殊或新型电缆，请查阅相关的设计手册和生产厂家样本。
10本表中所给出的电缆保护管管径，还要根据管线长度和弯头多少加以修正（镀锌焊接钢管和硬质塑料管一样）：1）直线管道，不超过45米；2）两个拉线点之间有一个弯时，不超过30米；3）两个拉线点之间有二个弯时，不超过20米；4）两个拉线点之间有三个弯时，不超过12米；超过上述要求时，就需将管径放大一级或在中间增加拉线箱。
这里的所谓“弯”是指900~1050弯头，两个1200以上的弯头相当于一个900~1050弯头。
常用导线、电缆安全载流量表
部分常用导线、电缆安全载流量表（综合）橡皮或塑料绝缘线安全载流量(1)规格（mm）标称截面（mm2）安全载流量（A）BX BLX BV BLV1*1.13 1 20 181*1.37 1.5 25 221*1.76 2.5 33 25 30 231*2.24 4 42 33 40 301*2.73 6 55 42 50 407*1.33 10 80 55 75 557*1.76 16 105 80 100 757*2.12 25 140 105 130 1007*2.50 35 170 140 160 12519*1.83 50 225 170 205 15019*2.14 75 280 225 255 18519*2.50 95 340 280 320 240说明：BX（BLX）铜（铝）芯橡皮绝缘线或BV（BLV）铜（铝）芯聚氯乙烯塑料绝缘线，广泛应用于500V及以下交直流配电系统中，作为线槽、穿管或架空走道敷设的机间联线或负荷电源线。
但截面在0.5mm2及以下者，仅在电源设备内部作布线用。
此表所列数据为周围温度为35℃、导线为单根明敷时的安全载流量值。
TMY、LMY汇流母排技术数据表(2)规格（mm）标称截面（mm2）重量（kg/m）安全载流量（A）TMY LMY TMY LMY25*3 75 0.688 0.208 340（300） 265（230）30*3 90 0.800 0.234 405（360） 305（265）30*4 120 1.006 0.324 475（415） 370（325）40*4 160 1.424 0.432 625（550） 480（425）40*5 200 1.780 0.540 700（620） 545（480）50*5 250 2.225 0.675 860（760） 670（590）50*6 300 2.670 0.810 955（840） 745（655）60*6 360 3.204 0.972 1125（990）880（775）60*8 480 4.272 1.295 1320（1160）1040（910）60*10 600 5.340 1.620 1525（1350）1180（1030）80*8 640 5.696 1.728 1755（1540）1355（1190）80*10 800 7.120 2.160 1900（1750）1540（1350）说明：TMY（LMY）分别为铜（铝）母汇流排，当周围空气温度为25℃、母排极限温升为70℃时的直流负荷安全载流量为表中所标示，括号内数字为温度为35℃时的直流负荷安全载流量值。
标准电线平方数和直径一览表
标准电线平方数和直径一览表注：以上导体直径指塑铜线及塑铝线换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）=圆周率（3.14）炖线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5完.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2X）.9毫米=1.8毫米知道电线的直径，计算电线的平方也用求圆形面积的公式来计算: 电线的平方=圆周率（3.14）X线直径的平方/ 4电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：0.7854 X电线半径（毫米）的平方X股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 X（ 0.2 X.2）X48 = 1.5 平方硅橡胶导线编辑锁定本词条缺少信息栏、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！硅橡胶导线是指具有耐高温耐低温性能，具有电绝缘性能的导线，采用耐高温高强型、经特殊工艺加工而成。
目录1. 1定义信息2. 2产品信息3. 3特点/用途4. 4规格结构及技术参数硅橡胶导线定义信息编辑硅橡胶导线，主要特征是耐高温、绝缘、防火阻燃、耐腐蚀、耐老化、耐气候性、高强度、高模量、防静电、外观光滑等特点。
硅橡胶导线产品信息编辑产品型号：60245 IEC 03 (YG )执行标准：GB5013.3-2008产品特性：1、额定电压：300/500V2、工作温度：-60〜+200 C3、导体：绞合裸铜线或镀锡铜线4、绝缘：硅橡胶5、编织：玻璃纤维+硅树脂6、颜色：红/黄/兰/白/黑/黄绿/棕等硅橡胶导线特点/用途编辑具有优良的高温耐低温性能，具有优良的电绝缘性能，优良的化学稳定性能，耐高电压，耐老化，使用寿命长。
且柔软便于安装。
广泛应用于照明灯具、家用电器、电热电器、仪表仪器、电机引接线及电子、灯具、燃具等高温环境。
[1]硅橡胶导线规格结构及技术参数编辑标称截面导体结构绝缘厚度编织厚度平均外径20 °C时导体电阻包装长度(mm(mm(mm(mm最大值(Q/km)(m)线型号普通绞线：LJ :铝铰线。
