高压电气设备试验技术
高压试验工作规程(3篇)
高压试验工作规程一、目的高压试验是用高压电源对设备或电器进行电气强度试验的一种检测方法，旨在检测设备的绝缘强度和耐压性能。
本规程的目的是明确高压试验工作的组织和实施流程，确保测试工作的安全、有效进行。
二、适用范围本规程适用于所有需要进行高压试验的设备和电器的检测工作。
三、测试人员要求1. 高压试验工作由经过专业培训的测试人员进行。
2. 测试人员要熟悉设备及电器的技术要求和测试方法，同时要掌握相关的安全知识和紧急救护措施。
3. 测试人员要具备责任心和严谨的工作态度，确保测试过程中的数据准确性和安全性。
四、设备和仪器要求1. 高压试验设备要符合相关的国家标准和技术规范，并定期进行检验和维护。
2. 测试仪器和传感器要保持精确，并在每次测试前进行校准。
3. 现场要配备足够数量的灭火器、避雷器和安全隔离带等安全设备，并确保其有效性。
五、测试准备1. 在进行高压试验前，必须对测试设备和电器进行检查，确保其安全可靠。
2. 检查测试设备和仪器是否符合要求，并进行必要的校准和检修。
3. 检查现场的安全设备是否齐全并正常工作。
六、测试流程1. 在进行高压试验前，必须制定详细的测试方案，并根据设备和电器的特点确定测试条件和参数。
2. 按照测试方案，将待测设备或电器与高压试验设备连接，确保连接可靠。
3. 在进行高压试验前，必须对待测设备或电器进行预试，查找可能存在的安全隐患，确保测试过程的安全。
4. 在进行高压试验时，要密切观察设备的工作状态和测试参数，并记录相关数据。
5. 在测试过程中发现异常情况时，要立即停止测试，并采取相应的紧急措施。
6. 测试结束后，要对设备和仪器进行清理和维护，确保其下次测试的可用性。
7. 将测试数据整理并撰写测试报告，将报告交由相关人员进行评审。
七、安全措施1. 在进行高压试验前，要确保测试现场的安全，对于存在危险品的场所，必须严格执行相关的安全操作规程。
2. 严禁在高压试验设备工作时穿戴金属饰品或身上带有导电物品。
高压电气试验安全技术操作规程范文
高压电气试验安全技术操作规程范文在进行高压电气试验时，需要严格遵守以下安全技术操作规程：
1. 试验前的准备工作
- 在进行高压电气试验前，必须确保试验设备完好无损，无漏电现象。
- 检查试验设备接地情况，确保全面有效，防止漏电危险。
- 确认试验设备的接地线连接牢固，不得出现松动现象。
2. 试验过程中的操作要求
- 在进行高压电气试验时，操作人员必须戴好绝缘手套，并保持干燥。
- 在接通高压电源前，必须进行试验设备的预热操作，确保设备运行稳定。
- 在试验过程中，操作人员必须着防护服，防止因意外触电而受伤。
3. 试验结束后的安全措施
- 在试验结束后，必须及时断开电源，并进行设备的检查和维护。
- 确保试验设备处于断电状态后，方可对设备进行清洁和维护。
- 如发现试验设备存在故障或异常情况，应立即停止使用并及时维修处理。
在进行高压电气试验时，操作人员必须严格遵守上述安全技术操作规程，确保试验过程安全稳定，避免发生意外事故。
第 1 页共 1 页。
10KV电气设备常规试验
10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏,对设备进行的检查、试验或监测。
2.制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准。
3.安装交接试验:确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4。
绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值.特点:绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。
对局部缺陷反映不灵敏.测量值与温度有关，在同一温度下进行比较（绝缘电阻随着温度升高降低）。
5.吸收比:在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15）。
特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。
6极化指数：在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算.7。
泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。
不同的是直流泄漏试验的电压一般比兆欧表电压高，并可以任意调节,因而比兆欧表发现缺陷的有效性高，能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。
特点：1)试验设备轻小。
2）能同时测量泄漏电流。
3）对绝缘绝缘损伤较小。
4）对绝缘的考验不如交流下接近实际。
8。
介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。
所以介质损失（耗）的大小就反映了介质的优劣状况.当电气设备绝缘受潮、老化时，有功电流IR增大，tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。
9.交流耐压试验：交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间，一般为一分钟。
电器高压试验安全操作规程范本
电器高压试验安全操作规程范本一、引言电器高压试验是对电器设备的绝缘性能进行检测和评估的重要过程。
本规程旨在确保试验过程的安全可靠，保护试验人员和设备的安全。
本规程适用于电力系统中电器设备的高压试验。
二、试验准备1. 试验人员应具备相关电力设备试验和维修经验，并熟悉本规程内容。
2. 试验人员应定期接受安全培训，了解电器高压试验的危险和预防措施。
3. 试验人员应按照规定佩戴个人防护装备，包括绝缘手套、绝缘靴、绝缘服等。
4. 试验设备应经过检查和校准，确保设备正常工作。
三、试验过程1. 在试验开始前，应对试验设备和试验对象进行全面检查。
确保设备投入试验前的绝缘性能良好，试验对象无明显损坏。
2. 试验过程中，试验人员应按照操作规程要求，逐步增加试验电压，遵循“低压逐级上升，高压逐级降低”的原则。
3. 在试验过程中，试验人员应密切观察试验设备和试验对象的情况，发现异常应立即停止试验并进行检查。
4. 涉及到高电压接地的试验，应设置可靠的接地装置，确保试验过程中的电气安全。
四、事故预防和应急措施1. 试验现场应设置明显的安全警示标识，划定安全区域，并部署专人负责安全管理。
2. 试验现场应配备相应的灭火器材，以应对可能发生的火灾事故。
3. 在试验过程中，如发生人身伤害，应立即停止试验并进行救治，同时及时报告相关部门。
4. 如遇突发情况或试验失控，试验人员应迅速切断电源，并按照应急预案进行处理。
五、试验结束1. 试验结束后，应进行设备清洁和绝缘性能测试，确保设备无污染和损坏。
2. 试验结果应及时记录和保存，以备后续分析和评估。
3. 试验记录应包括试验日期、试验人员、试验设备、试验对象等基本信息，以及试验过程中的观察、异常情况及处理措施等详细记录。
六、附则1. 试验人员在试验现场应严格遵守现场安全规定，确保试验过程的安全。
2. 对于试验设备和试验对象的维护保养工作应及时跟进，确保设备始终处于良好状态。
3. 本规程若与现行安全标准和法律法规有冲突，则以标准和法规为准。

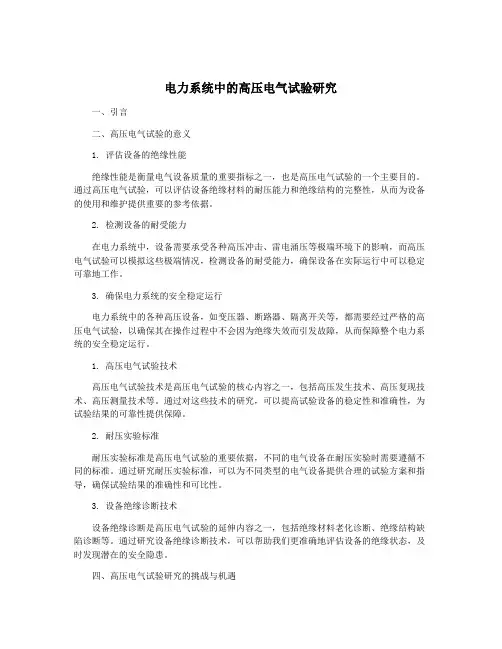

电力系统中的高压电气试验研究
电力系统中的高压电气试验研究一、引言二、高压电气试验的意义1. 评估设备的绝缘性能绝缘性能是衡量电气设备质量的重要指标之一，也是高压电气试验的一个主要目的。
通过高压电气试验，可以评估设备绝缘材料的耐压能力和绝缘结构的完整性，从而为设备的使用和维护提供重要的参考依据。
2. 检测设备的耐受能力在电力系统中，设备需要承受各种高压冲击、雷电涌压等极端环境下的影响，而高压电气试验可以模拟这些极端情况，检测设备的耐受能力，确保设备在实际运行中可以稳定可靠地工作。
3. 确保电力系统的安全稳定运行电力系统中的各种高压设备，如变压器、断路器、隔离开关等，都需要经过严格的高压电气试验，以确保其在操作过程中不会因为绝缘失效而引发故障，从而保障整个电力系统的安全稳定运行。
1. 高压电气试验技术高压电气试验技术是高压电气试验的核心内容之一，包括高压发生技术、高压复现技术、高压测量技术等。
通过对这些技术的研究，可以提高试验设备的稳定性和准确性，为试验结果的可靠性提供保障。
2. 耐压实验标准耐压实验标准是高压电气试验的重要依据，不同的电气设备在耐压实验时需要遵循不同的标准。
通过研究耐压实验标准，可以为不同类型的电气设备提供合理的试验方案和指导，确保试验结果的准确性和可比性。
3. 设备绝缘诊断技术设备绝缘诊断是高压电气试验的延伸内容之一，包括绝缘材料老化诊断、绝缘结构缺陷诊断等。
通过研究设备绝缘诊断技术，可以帮助我们更准确地评估设备的绝缘状态，及时发现潜在的安全隐患。
四、高压电气试验研究的挑战与机遇1. 挑战在高压电气试验研究过程中，面临着一系列挑战，包括试验设备的稳定性和准确性、试验结果的可比性和可靠性、设备绝缘诊断的精准性等问题。
如何克服这些挑战，提高试验技术的水平和效率，是当前需要重点研究的问题之一。
2. 机遇随着科技的不断进步，高压电气试验研究也面临着前所未有的机遇。
随着数字化技术的发展，可以为高压试验设备提供更加灵活和精确的控制和监测手段；随着材料科学的发展，可以为电气设备提供更加可靠和耐用的绝缘材料。

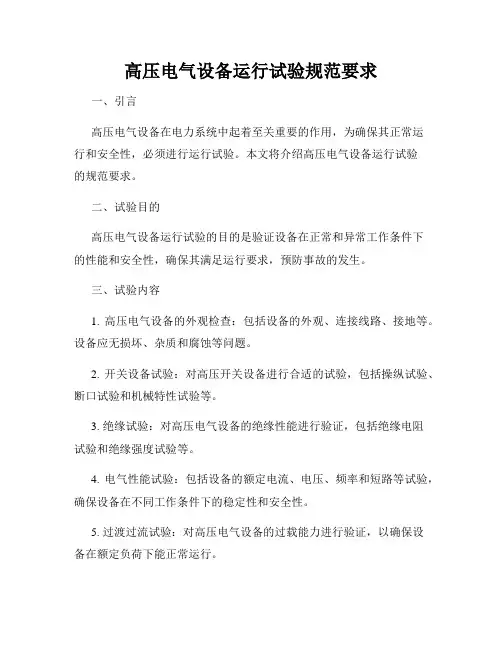

高压电气设备运行试验规范要求
高压电气设备运行试验规范要求一、引言高压电气设备在电力系统中起着至关重要的作用，为确保其正常运行和安全性，必须进行运行试验。
本文将介绍高压电气设备运行试验的规范要求。
二、试验目的高压电气设备运行试验的目的是验证设备在正常和异常工作条件下的性能和安全性，确保其满足运行要求，预防事故的发生。
三、试验内容1. 高压电气设备的外观检查：包括设备的外观、连接线路、接地等。
设备应无损坏、杂质和腐蚀等问题。
2. 开关设备试验：对高压开关设备进行合适的试验，包括操纵试验、断口试验和机械特性试验等。
3. 绝缘试验：对高压电气设备的绝缘性能进行验证，包括绝缘电阻试验和绝缘强度试验等。
4. 电气性能试验：包括设备的额定电流、电压、频率和短路等试验，确保设备在不同工作条件下的稳定性和安全性。
5. 过渡过流试验：对高压电气设备的过载能力进行验证，以确保设备在额定负荷下能正常运行。
6. 稳定工况试验：对设备在稳定工况下的性能进行验证，确保其满足工作要求。
7. 湿气试验：对高压电气设备在潮湿环境下的性能进行验证，以确保设备具有良好的防潮性能。
8. 部分放电试验：对设备的绝缘性能进行部分放电检测，以判断其绝缘状况是否符合要求。
9. 温度试验：对设备在不同温度环境下的性能进行验证，以确保设备具有良好的温度适应性。
四、试验程序1. 前期准备：对试验设备和环境进行检查和准备，包括清洁设备、连接线路、检查试验设备等。
2. 检查记录：对试验前后的设备状态和试验数据进行记录，以备后续分析和比对。
3. 进行试验：按照试验内容和要求进行试验，确保各项试验的顺利进行。
4. 试验结果分析：对试验结果进行比对和分析，判断设备是否符合规定的要求。
5. 试验报告编制：根据试验结果和数据，编制试验报告，包括试验目的、试验过程、试验结果和结论等。
五、试验要求1. 试验应按照国家相关标准进行，确保试验的科学性和规范性。
2. 试验设备和仪器应满足准确度和精确度的要求，以保证试验数据的可靠性。
电器高压试验安全操作规程
电器高压试验安全操作规程一、概述电器高压试验安全操作规程是针对高压测试工作制定的安全操作规程，旨在确保高压试验工作的安全和有效进行，保障人身安全和设备的正常运行。
本规程适用于高压试验的各种场合。
二、人员要求1. 高压试验工作必须由经过专门培训合格的电气工程师或拥有相关证书的技术人员操作，不能由未经培训的人员进行。
2. 高压试验工作必须至少由两人以上配合进行，其中一人操作高压电源，一人负责检查设备状态和现场安全。
3. 高压测试人员应穿戴符合要求的防护服装，佩戴好安全帽和防护眼镜，保证人身安全。
三、环境要求1. 高压试验场地应干燥，通风良好，没有易爆和易燃物品，避免静电，地面应铺设防静电地垫。
2. 高压试验场地应与其他设备和人员保持足够的安全距离，确保现场人员的安全。
3. 高压试验场地应配备完善的消防设施，使用高压设备时应注意防火防爆。
四、设备要求1. 高压试验设备应符合国家相关标准，定期进行检查和维护，确保设备性能良好。
2. 高压试验设备的接地必须可靠，所有接线应符合要求，防止漏电。
3. 高压试验设备应配备漏电保护器，当电流超过规定的范围时，能自动切断输出电源，保证现场人员的安全。
五、操作要求1. 高压试验前必须进行现场勘察和安全检查，检查设备和场地状态是否符合要求，确保操作安全。
2. 高压电源启动前应先进行试运行，确认设备状态正常后方可进行高压试验。
3. 高压试验时应注意电气接地，避免漏电和电击，实施有效的防护措施。
4. 高压试验过程中，操作人员应全神贯注，注意观察设备状态，一旦发现异常情况，应立即停机排除故障。
5. 高压试验结束后，应及时切断电源，拆下试验设备，清理现场，确保设备和场地整洁干净。
六、总结电器高压试验是一项高危工作，必须高度重视安全。
遵守本操作规程，严格执行操作要求，保证现场人员和设备的安全，是高压试验工作顺利进行的重要保障。
高压电气试验安全技术操作规程（3篇）
高压电气试验安全技术操作规程第一章总则第一条为保障高压电气试验的安全和正常运行，规范试验操作人员的行为，特制定本规程。
第二条本规程适用于高压电气设备试验、高压工频耐受电压试验、高压冲击电压试验等高压电气试验工作。
第三条高压电气试验操作人员应遵守本规程，严格按照操作程序进行试验操作。
第二章试验前的准备工作第四条试验前，操作人员应核对试验设备的参数，确保试验设备处于正常工作状态。
第五条试验前应检查试验设备的电气连接、接地可靠性，并定期对其进行检测和维护。
第六条试验前，操作人员应详细阅读试验设备的说明书，并熟悉试验仪器的操作方法。
第七条试验前，应确保试验设备周围没有可燃易爆物品，保持试验场地整洁。
第三章试验操作的基本要求第八条试验操作时，操作人员必须穿戴符合安全要求的防护服、绝缘手套、绝缘靴等防护装备。
第九条试验设备工作期间，操作人员应保持清醒、专注，不得与其他人进行无关谈话。
第十条试验操作人员应按照规定的顺序、方法操作试验设备，不得随意更改试验参数。
第十一条试验操作期间，应定期检查试验设备的温度、湿度、压力等参数，确保试验设备正常运行。
第四章试验设备的维护和保养第十二条试验设备的维护和保养应定期进行，确保设备的正常运行。
第十三条试验设备维护时，必须切断与电源的连接，并确保线路上无电流流过。
第十四条试验设备在维护期间，应设立明显的警示标志，防止他人误操作。
第五章事故处理和应急措施第十五条在试验过程中，如发生设备故障、漏电、短路等情况，操作人员应立即停止试验，并报告上级。
第十六条在试验过程中，如发生火灾、爆炸等事故，应立即启动应急预案，组织人员安全撤离。
第十七条在试验设备出现异常情况时，应立即切断电源，并维持现场秩序，以防事故扩大。
第六章试验后的工作第十八条试验结束后，操作人员应关闭试验设备的电源，并进行必要的清理工作。
第十九条试验设备的参数记录和试验数据的保存，应按照要求进行，确保数据的完整和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、用绝缘电阻表测试绝缘电阻操作步骤 为保障测量时人身及设备安全，并尽量使测量数据准确应按《现场绝缘试 导则 绝缘电阻、吸收比和极化指数试验》规定的实验步骤进行试验。 断开被试品电源、接地、放电。电容量较大时要充分放电（5min） 清洁被试品外绝缘处的脏污 绝缘电阻表端子E接被试品的接地端，L接高压端，G接屏蔽端。(见书174 页) 驱动绝缘电阻表达额定转速或接通绝缘电阻表电源，等指针稳定后 （60s），读取绝缘电阻值。 测量吸收比和极化指数时，先驱动绝缘电阻表至额定转速，等指针 至“∞”时，将高压端立即接至被试品上，同时记录时间，分别读出15s 和60s（或1min和10min）时的绝缘电阻值。 读取绝缘电阻值后，先断开接至被试品高压端的连线，再停止绝缘电阻 表。测试大容量设备时应尤为注意，以免放电电流损坏绝缘电阻表。 断开绝缘电阻表后应对被试品短接放电并接地。 测量时应纪录被试品的温度、湿度、气象情况、日期及所使用仪表。
五、影响测试结果的各种因素 外绝缘表面泄漏。相对湿度大于80%的潮湿天气需使用屏蔽端子 残余电荷。上一次试验后接地放电不充分，可影响第二次复测时的测量值。 对大型设备应充分放电5min以上。 感应电压。测量高压架空线的绝缘电阻时若附近存在高压电场，不能进行测 量，以防止静电感应电压危机人身安全，同时，测量无效。 温度。被试品温度应在10~40˚C。绝缘电阻随温度升高而降低。 六、绝缘电阻测量结果的判断 绝缘电阻的测量是最基本的项目，可初步估计设备绝缘状况 对规定了绝缘电阻最低值的设备（低压设备），可由最低值判断设备好坏 高压设备的绝缘电阻要参考历次试验纪录，及别的试验结果判断设备的好坏
二、绝缘电阻表的形式和结构
按电源形式分 手摇发电机 电子式电源 1. 手摇式绝缘电阻表 1）工作原理 手摇小发电机 比率式磁电系测量机构 有电压线圈YV和电流线 圈YA。无游丝，指针无 定位。Ra、Rv分别串接 在YA和YV中。
2）使用举例 测量电力电缆芯线绝缘电阻 端子L接电缆芯线 端子E接电缆金属外皮 端子G接电缆绝缘层（用裸铜线 在靠近导线的绝缘层上缠绕两圈） G的作用：消除杂散电流对测量 的影响。
1. 绝缘电阻的容量 绝缘电阻表的容量即最大输出电流值。 输出端经毫安表短路后测得。 又称为绝缘电阻表的输出短路电流值 容量小，对被测物的充电速度慢，会影响吸收比和极化指数，应选用大 于1mA的绝缘电阻表。对220kV及以上的大容量变压器要求大于2mA的绝缘 电阻表。 2. 绝缘电阻的负载特性 绝缘电阻表的负载特性即被测 电阻R和绝缘电阻表端电压U的关系 曲线。 不同型号的绝缘电阻表其负载 特性是不同的。
选用绝缘电阻表时应注意 被试品的绝缘电阻合格范围要求严格时应选用负载特性好的绝缘电阻表 对有介质吸收现象的电机、变压器等设备，其绝缘电阻值、吸收比值和极 化指数会随绝缘电阻表端电压变化。故历次试验应选用负载特性相同的绝 缘电阻表 用作低压回路的耐压试验（1min）应选用容量大负载特性好的绝缘电阻表
2. 整流电源型绝缘电阻表 采用整流电源或干电池代替手摇小发电机，经整流稳压、倍压升压至所需测试 用高电压。 优点：稳定的输出电压 缺点：需有电源的场所或配备干电池 3. 自动化绝缘电阻测试仪 有指针式和数字式两种显示 可存储测量数据，计算吸收比、极化指数 可自动对残留电荷放电
三、绝缘电阻表的容量和负载特性
第二节 直流电桥
电气试验中测量直流电阻是常见 的试验项目。所用的测量仪器有： 单臂电桥 双臂电桥 变压器直流电阻速测议 开关接触电阻测试仪 一、单臂电桥 1. 单臂电桥工作原理 电桥平衡时 Rx/R3=R2/R1 即：Rx=(R2/R1)R3=KR3 K：倍率。K=R2/R1
2. 用单臂电桥测试直流电阻操作步骤 电桥平置，放入电池 被测电阻接于电桥的x1，x2接线柱 打开检流计锁扣，检查调整零位 置灵敏度旋钮于最小位置 估计被测电阻值设置倍率切换开关为适当位置 估计被测电阻值及倍率切换开关位置设置电阻波段开关为适当位置 开始测量，先合上电源B，再合上检流计开关G，根据检流计方向调节可 变电阻使检流计归零 旋转灵敏度旋钮，逐步提高灵敏度，同时调节可变电阻使检流计保持零 位，直至灵敏度为最大，并检流计归零，测量结束 测量结束后先断开检流计开关G，再断开电源开关B，以避免感应电势烧 坏检流计 锁检流计锁扣 被测电阻值为可变电阻盘指示数乘上倍率切换开关指示数 被测电阻小应减去引线的电阻得出被测品电阻 做好记录包括电阻值、温度等
第四章 电器试验设备
本章介绍常用电器试验仪器设备。 重点介绍这些仪器设备的简要工 作原理、技术性能、用途、操作 方法和注意事项
第一节 Байду номын сангаас缘电阻表
绝缘电阻表用来测量电气设备的绝缘电阻，绝缘电阻的单位是兆欧，故绝缘 电阻表又叫兆欧表。 由于简便而有效，绝缘电阻表用于检验电气设备的绝缘状况十分广泛， 应用很多。 要测量准确，必须了解绝缘电阻表的工作原理、技术性能、操作方法和 注意事项 一、如何选择绝缘电阻表（电压和量程） 绝缘电阻表的输出电压通常有250、500、1000、2500、5000和10000V等多种。 100V以下：250V/量程50MΩ及以上绝缘电阻表 500V以下至100V：500V/量程100MΩ及以上绝缘电阻表 3000V以下至500V：1000V/量程2000MΩ及以上绝缘电阻表 10000V以下至3000V：2500V/量程10000MΩ及以上绝缘电阻表 10000V以上：2500V或5000V/量程10000MΩ及以上绝缘电阻表 用于极化指数测量时短路电流不应低于2mA。
二、双臂电桥 双臂电桥工作原理 在测量低电阻(0.000001~10Ω )时，为 了消除测试时连接线电阻和接线柱接触 电阻的影响，应使用双臂电桥。 其原理如下： Rx：被测电阻。 R1,R2,R3,R4,Rn：标准电阻。 调节过程始终使 R1/R2=R3/R4 假设没有R3，R4，检流计接于D、F之间， 即为单臂电桥。由于Rx，Rn很小，测量 结果将有很大的误差。 若能找到某一点F使 R1/R2=(Rx+R')/(Rn+R'')=Rx/Rn 但是F点找不到。 如果电桥平衡时又能保持R1/R2=R3/R4 则必有：R1/R2=R3/R4=Rx/Rn 即：Rx=Rn（R1/R2）与r无关。
