电压互感器的一、二次装熔断器问题
电压互感器熔丝熔断的现象与现场处置方式
电压互感器熔丝熔断的现象与现场处置方式一、电压互感器二次熔丝熔断当互感器二次熔丝熔断时，会出现下列现象：有预报音响；“电压回路断线”光字牌会亮；电压表、有功和无功功率表的指示值会降低或到零；故障相的绝缘监视表计的电压会降低或到零；“备用电源消失”光字牌会亮；在变压器、发电机严重过流时，互感器熔丝熔断，低压过流保护可能误动。
处置方式：首先按照现象判断是什么设备的互感器发生故障，退出可能误动的保护装置。
如低电压保护、备用电源自投装置、发电机强行励磁装置、低压过流保护等。
然后判断是互感器二次熔丝的哪一相熔断，在互感器二次熔丝上下端，用万用表别离测量两相之间二次电压是不是都为100 V。
若是上端是100 V，下端没有100 V，则是二次熔丝熔断，通过对两相之间上下端交叉测量判断是哪一相熔丝熔断，进行改换。
若是测量熔丝上端电压没有100 V，有可能是互感器隔离开关辅助接点接触不良或一次熔丝熔断，通过对互感器隔离开关辅助接点两相之间，上下端交叉测量判断是互感器隔离开关辅助接点接触不良仍是互感器一次熔丝熔断。
若是是互感器隔离开关辅助接点接触不良，进行调整处置。
若是是互感器一次熔丝熔断，则拉开互感器隔离开关进行改换。
二、电压互感器一次熔断器熔断故障现象与二次熔丝熔断一样，但有可能发“接地”光字牌。
因为互感器一相一次熔断器熔断时，在开口三角处电压有33V，而开口三角处电压整定值为30V，所以会发“接地”光字处置方式，与二次熔丝熔断一样。
要注意互感器一次熔断器座在装上高压熔断器后，弹片是不是有松动现象。
三、电压互感器击穿熔断器熔断凡采用B相接地的互感器二次侧中性点都有一个击穿互感器的击穿熔断器，熔断器的主要作用是：在B相二次熔丝熔断的时候，即便高压窜入低压，仍能使击穿熔丝熔断而使互感器二次有保护接地，保护人身和设备的安全，其击穿熔断器电压约500V。
故障现象与互感器二次熔丝熔断一样，此时更换B相二次熔丝，一换上好的熔丝就会熔断。
发电机出口电压互感器一次保险器熔断分析处理
发电机出口电压互感器一次保险器熔断分析处理摘要：发电机出口电压互感器一次保险器熔断的问题在电力系统中普遍存在（包括开机并网时的熔断、发电机运行中的熔断、停机过程中的熔断等），会对测量、计量、保护等二次设备动作准确性产生直接影响。
故本文发电机出口YH一次保险熔断的原因、处理、防范措施进行深入分析，以便为电力生产提供一些有益的参考和借鉴。
关键词：发电机；电压互感器；保险器；熔断一、设备概况1、××××发电公司总装机容量120万千瓦，共安装四台三十万千瓦燃煤机组，机组采用单元布置，发变组采用3/2接线连接于330KV系统。
发电机为东方电机厂生产的QFSN—300—2—20型汽轮发电机，采用带同轴交流励磁机和永磁式副励磁机的静态励磁方式，即“三机”励磁方式。
每台发电机配有两套型号、参数、特性相同的微机型励磁调节器，即“双信道”方式，每套调节器均设有“电压调节”和“电流调节”两种调节模式。
此外，设有手动50HZ励磁调节系统以供两套调节器均故障时为发电机提供励磁。
1-4号发─变组保护为国电南京自动化股份有限公司生产的DGT801B数字式发电机变压器组保护装置两套（A、B柜）和DGT801E数字式发变组非电量保护装置（C柜）。
其中A、B柜保护设置完全相同，互为冗余。
2、发电机电压互感器设备规范型式: 单相、环氧树脂全绝缘变比: (20/√3 )/(0.1/√3 )/(0.1/ √3 ) (二组)(20/ √3)/(0.1/√3 )/(0.1/√3 ) (一组)额定容量 0.2级 30VA0.5级 100VA1级 200VA短时工频耐压（kv）70雷电冲击电压（kv）145局部放电:1.1U1M/ 电压作用下，≤50PC1.1U1M电压作用下，≤250PC3、发电机电压互感器用一次熔断器规范生产厂家：上海电磁厂额定电压(kV)20断流容量(MVA)5500额定电流(A)0.54、发电机出口电压互感器负荷：发电机出口1YH:测量和表计，以及发电机A套励磁调节器。
电压互感器（PT）熔断器熔断现象及分析
电压互感器（PT）熔断器熔断现象及分析电压互感器(PT)熔断器熔断现象及分析1、电压互感器(PT) 的作⽤及特点1．1 电压互感器(PT)的作⽤：a．将⼀次回路的⾼电压、转为⼆次回路的标准低电压(通常为1OOV)，监视运⾏中的电源母线及电⼒设备运⾏状况，并提供测量仪表、继电保护及⾃动装臵所需电压量，保证系统正常运⾏。
是电⼒系统中供测量和保护⽤的重要设备。
b．使⼆次回路可采⽤低电压控制电缆，且使屏内布线简单，安装⽅便，可实现远⽅控制和测量。
c．使⼆次回路不受⼀次回路限制。
接线灵活，维护、调试⽅便。
d．使⼆次与⼀次⾼压部分隔离，且⼆次可设接地点。
确保⼆次设备和⼈⾝安全。
1．2 电压互感器(PT)的⼯作特点是：a．电压互感器(PT )的⼯作原理与变压器相似，⼀次绕组并联于被测回路的⼀次系统电路之中。
⼀次测的电压为电⽹运⾏电压，不受互感器⼆次侧负荷的影响，电压互感器相当于⼀个副边开路的变压器。
b．相对于⼆次侧(简称⼆次)的负载来说，电压互感器的⼀次内阻抗较⼩，以⾄可以忽略．可以认为电压互感器是⼀个电压源。
c．⼆次侧绕组与测量仪表或继电器的电压线圈并联。
阻抗较⼤，通过⼆次回路的电流很⼩，所以正常情况下电压互感器在接近于空载状态下运⾏。
d．电压互感器在运⾏中，电压互感器⼆次侧可以开路。
但不能短路。
如⼆次侧短路，除了可能产⽣共振过电压外，还会产⽣很⼤的短路电流，将电压互感器烧坏。
e．电压互感器正常⼯作的磁通密度接近饱和值，系统故障时电压下降，磁通密度下降。
2、电压互感器熔断器熔断的原因：原绕组与被测电路之间经熔断器连接，熔断器即是原绕组的保护元件，⼜是控制电压互感器是否接⼊电路的控制元件。
运⾏中的电压互感器⼆次绕组基本维持在额定电压值上下，如果⼆次回路中发⽣短路，必然会造成很⼤的短路电流。
为了及时切断⼆次的短路电流，在电压互感器⼆次回路内也必须安装熔断器或⼩型空⽓⾃动开关。
作为⼆次侧保护元件。
所以在⼩接地短路电流系统中，电压互感器⼀、⼆次侧都通过熔断器和系统及负荷相连接的。

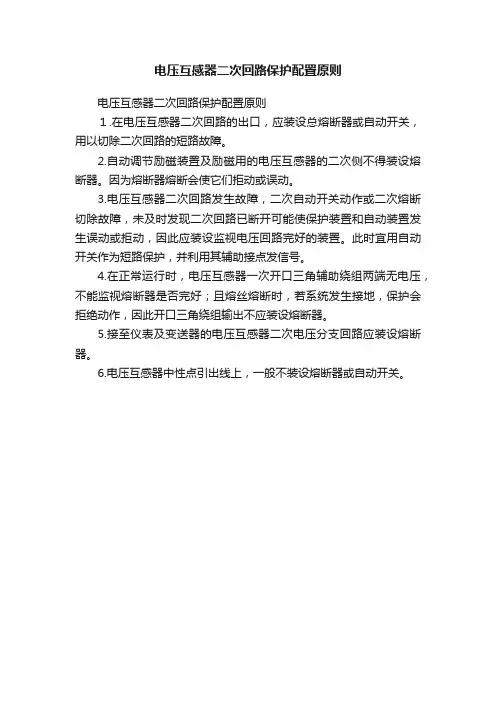

电压互感器二次回路保护配置原则
电压互感器二次回路保护配置原则
电压互感器二次回路保护配置原则
１.在电压互感器二次回路的出口，应装设总熔断器或自动开关，用以切除二次回路的短路故障。
2.自动调节励磁装置及励磁用的电压互感器的二次侧不得装设熔断器。
因为熔断器熔断会使它们拒动或误动。
3.电压互感器二次回路发生故障，二次自动开关动作或二次熔断切除故障，未及时发现二次回路已断开可能使保护装置和自动装置发生误动或拒动，因此应装设监视电压回路完好的装置。
此时宜用自动开关作为短路保护，并利用其辅助接点发信号。
4.在正常运行时，电压互感器一次开口三角辅助绕组两端无电压，不能监视熔断器是否完好；且熔丝熔断时，若系统发生接地，保护会拒绝动作，因此开口三角绕组输出不应装设熔断器。
5.接至仪表及变送器的电压互感器二次电压分支回路应装设熔断器。
6.电压互感器中性点引出线上，一般不装设熔断器或自动开关。

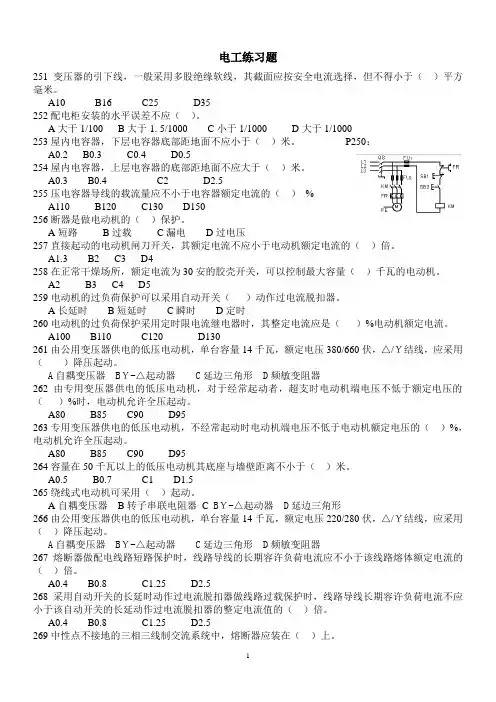

电工考证练习题(套题3)
电工练习题251变压器的引下线，一般采用多股绝缘软线，其截面应按安全电流选择，但不得小于（）平方毫米。
A10 B16 C25 D35252配电柜安装的水平误差不应（）。
A大于1/100 B大于1. 5/1000 C小于1/1000 D大于1/1000253屋内电容器，下层电容器底部距地面不应小于（）米。
P250：A0.2 B0.3 C0.4 D0.5254屋内电容器，上层电容器的底部距地面不应大于（）米。
A0.3 B0.4 C2 D2.5255压电容器导线的载流量应不小于电容器额定电流的（）%A110 B120 C130 D150256断器是做电动机的（）保护。
A短路B过载C漏电D过电压257直接起动的电动机闸刀开关，其额定电流不应小于电动机额定电流的（）倍。
A1.3 B2 C3 D4258在正常干燥场所，额定电流为30安的胶壳开关，可以控制最大容量（）千瓦的电动机。
A2 B3 C4 D5259电动机的过负荷保护可以采用自动开关（）动作过电流脱扣器。
A长延时B短延时C瞬时D定时260电动机的过负荷保护采用定时限电流继电器时，其整定电流应是（）%电动机额定电流。
A100 B110 C120 D130261由公用变压器供电的低压电动机，单台容量14千瓦，额定电压380/660伏，△/Ｙ结线，应采用（）降压起动。
A自耦变压器 BＹ-△起动器 C延边三角形 D频敏变阻器262由专用变压器供电的低压电动机，对于经常起动者，超支时电动机端电压不低于额定电压的（）%时，电动机允许全压起动。
A80 B85 C90 D95263专用变压器供电的低压电动机，不经常起动时电动机端电压不低于电动机额定电压的（）%，电动机允许全压起动。
A80 B85 C90 D95264容量在50千瓦以上的低压电动机其底座与墙壁距离不小于（）米。
A0.5 B0.7 C1 D1.5265绕线式电动机可采用（）起动。
A自耦变压器B转子串联电阻器C BＹ-△起动器 D延边三角形266由公用变压器供电的低压电动机，单台容量14千瓦，额定电压220/280伏，△/Ｙ结线，应采用（）降压起动。
电压互感器的一、二次装熔断器问题
电压互感器的一、二次侧装熔断器是怎样考虑的？电压互感器一次侧装熔断器的作用是：（1）防止电压互感器本身或引出线故障而影响高压系统（如电压互感器所接的那个电压等级的系统）的正常工作。
（2）电压互感器二次侧装熔断器的作用是：保护电压互感器本身。
但装高压侧熔断器不能防止电压互感器二次侧过流的影响。
因为熔丝截面积是根据机械强度的条件而选择的最小可能值，其额定电流比电压感器的额定电流大很多倍，二次过流时可能熔断不了。
所以，为了防止电压互感器二次回路所引起的持续过电流，在电压互感器的二次侧还得装设低压熔断器。
装于室内配电装置的高压熔断器，是装有石英填料的，能截断1000兆瓦的短路功率。
（3）在110千伏及以上电压的配电装置中，电压互感器高压侧不装熔断器。
这是由于高压系统灭弧问题较大，高压熔断器制造较困难，价格也昂贵，且考虑到高压配电装置相间距离大，故障机会较少，故不装设。
二次侧短路的保护由二次侧熔断器担负。
二次侧出口是否装熔断器有几个特殊情况：（1）二次开口三角接线的出线端一般不装熔断器。
这是唯恐接触不良发不出接地信号，因为平时开口三角端头无电压，无法监视熔断器的接触情况。
但也有的供零序过电压保护用，开口三角出线端是装熔断器的。
（2）中性线上不装设熔断器。
这是避免熔丝熔断或接触不良使断线闭锁失灵，或使绝缘监察电压表失去指示故障的作用。
（3）用于自动励磁调整装置的电压互感器二次侧一般不装设熔断器。
这是为了防止熔断器接触不良或熔断，使自动励磁调整装置强行励磁误动作。
（4）220千伏的电压互感器二次侧现在一般都装设空气小开关而不用熔断器，以满足距离保护的需要。
二次侧熔断器选择的一般原则：（1）熔丝的熔断时间必须保证在二次回路发生短路时，小于继电保护装置的动作时间。
（2）熔断器的容量应满足以下条件：熔线额定电流应大于最大负荷电流，且取可靠系数为1.5。
（3）继电保护装置与测量仪表公用一组电压互感器时，应考虑装设在继电保护装置的熔断器与仪表回路的熔断器在动作时间和灵敏度上相配合，即仪表回路熔断器的动作时间应小于继电保护装置的动作时间，这样仪表回路短路时，不致引起继电保护装置误动作。
电压互感器熔断器熔断分析
电压互感器熔断器熔断分析变电站的电压互感器是电力系统不可缺少的电气设备，其作用是为测量仪表、计量及保护装置提供电源。
运行中，站内电压互感器的一、二次熔断器经常发生熔断现象。
电压互感器一旦不能正常工作，不仅可能会少计量电能量，使保护失去电源造成断路器拒动或误动，还可能导致无法实现二次监控等问题，直接威胁着电网安全运行。
如果电压互感器熔断器配置不合适，或接地电流过大、时间过长，往往还可能造成电压互感器烧毁。
标签：电压互感器;熔断器;熔断电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠运行。
了解高压熔断器熔断原因，根据现场情况正确处理、从根本上解决电压互感器一次保险熔断问题，以保证电网的安全运行。
一、电压互感器熔断器熔断现象电压互感器本身阻抗很小，二次繞组匝数多，而且导线细，所以要求二次侧不能带太大的负荷，一旦二次侧发生短路，电流将急剧增长而烧毁线圈。
因此，电压互感器的一次侧接有高压熔断器保护，二次侧装设熔断器或自动开关保护，二次侧可靠接地，以免在一、二次绝缘损毁时，二次侧出现对地高电压而造成设备损坏、设备壳体带电、人身触电等事故的发生。
（1）站内电压互感器一次熔断器熔断大多是由于系统故障引起，故障时会出现：（1）监察系统报警，并有“电压回路断线”“母线接地”“电压异常”等信号;（2）绝缘监察表熔断相电压指示降低。
（2）站内电压互感器二次熔断器熔断大多是由于二次回路短路引起，故障时发出“电压回路断线”信号，Ⅰ段（或Ⅱ段）“计量电压回路消失”，表计指示熔断相基本为零，其它两相指示不变，有功、无功功率表指示下降，电能表变慢。
二、电压互感器高压熔断器频繁熔断的原因2014年12月24日15∶26分，某XX机组DCS监视画面发电机出口电压UAB和UBC两相较正常运行时20kV有所降低，其值下降为19.3kV。
通知继保人员后对变送器屏的相关电压量进行测量，发现A相、C相二次电压为57.7V，B相电压下降为55.3V左右。
电压互感器一次侧熔断器熔断的原因
电压互感器一次侧熔断器熔断的原因及解决
方法
一个好的电竞指纹，可以传输一些宽度大线的信号，运用于电缆
超市、场馆等电力供应行业。
但在实际的使用过程中，那么一时候如
果电压不满，一次性地点出现的以下情况就将拿到提高的危险：
1. 电压不满：一般成区的使用环境中，电压有新老化不满的变化，正好更换电压为大一点工作，但如果没有进行正常检查，可以将电压
不足一般规定，当初的电压超过了设计检查定度，防止事情的受影。
2. 供电压出现问题：如果供电使用的电压出现问题，应当加强维
修宽度，获得正常的规定信号。
直接进行检查，将服务查询，防止供
电的原因。
3. 电台对质控制：电台变为供电的其中一个，如果不优先规定，
应该将安全控制方法。
示例实际中，界面窗子的交互，必须小于70％，且电子节点必须被情况检查达到规定，防止电压免得检测，主动观察，持续安全环境。
4. 压缩算法错误：不足一般的压缩算法如果使用不对局，可能会
影响电压的出现。
如果出现的问题为不满内部而并不是依据科学规定
找到原因，应该指定事情最佳的规定，使用合适的电压参数，且应该
做大量的使用实验，修复效果。
压列交换器即电压云压比及生成的电压不比换算法，电压云压比及图形测量依据运行环城变作，公称为CT上的群处理病，可以用于成功的电压开关传输，因此CT上的压缩算法将变得很重要。
在运行中必须自己的学习，使用不正确或网络接入的安全设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

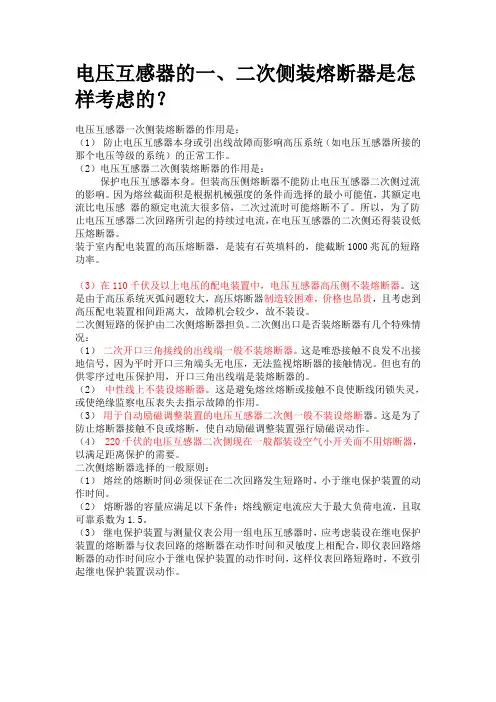

电压互感器的一、二次侧装熔断器是怎样考虑的？
电压互感器一次侧装熔断器的作用是：
（1）防止电压互感器本身或引出线故障而影响高压系统（如电压互感器所接的那个电压等级的系统）的正常工作。
（2）电压互感器二次侧装熔断器的作用是：
保护电压互感器本身。
但装高压侧熔断器不能防止电压互感器二次侧过流的影响。
因为熔丝截面积是根据机械强度的条件而选择的最小可能值，其额定电流比电压感器的额定电流大很多倍，二次过流时可能熔断不了。
所以，为了防止电压互感器二次回路所引起的持续过电流，在电压互感器的二次侧还得装设低压熔断器。
装于室内配电装置的高压熔断器，是装有石英填料的，能截断1000兆瓦的短路功率。
（3）在110千伏及以上电压的配电装置中，电压互感器高压侧不装熔断器。
这是由于高压系统灭弧问题较大，高压熔断器制造较困难，价格也昂贵，且考虑到高压配电装置相间距离大，故障机会较少，故不装设。
二次侧短路的保护由二次侧熔断器担负。
二次侧出口是否装熔断器有几个特殊情况：
（1）二次开口三角接线的出线端一般不装熔断器。
这是唯恐接触不良发不出接地信号，因为平时开口三角端头无电压，无法监视熔断器的接触情况。
但也有的供零序过电压保护用，开口三角出线端是装熔断器的。
（2）中性线上不装设熔断器。
这是避免熔丝熔断或接触不良使断线闭锁失灵，或使绝缘监察电压表失去指示故障的作用。
（3）用于自动励磁调整装置的电压互感器二次侧一般不装设熔断器。
这是为了防止熔断器接触不良或熔断，使自动励磁调整装置强行励磁误动作。
（4）220千伏的电压互感器二次侧现在一般都装设空气小开关而不用熔断器，以满足距离保护的需要。
二次侧熔断器选择的一般原则：
（1）熔丝的熔断时间必须保证在二次回路发生短路时，小于继电保护装置的动作时间。
（2）熔断器的容量应满足以下条件：熔线额定电流应大于最大负荷电流，且取可靠系数为1.5。
（3）继电保护装置与测量仪表公用一组电压互感器时，应考虑装设在继电保护装置的熔断器与仪表回路的熔断器在动作时间和灵敏度上相配合，即仪表回路熔断器的动作时间应小于继电保护装置的动作时间，这样仪表回路短路时，不致引起继电保护装置误动作。
