发电机作业指导书
发电机电气试验作业指导书
一、工程概况１、江苏淮钢１×２５MW汽轮发电机组安装工程为ＱＦ－３０２－２，电压：１０５００ＫＶ，功率为２５ＭＷ，功率因数０．８０的南京发电机厂生产的发电机．二、编制依据电气设备装置工程电气设备交接实验标准GB50150-----1991电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171---92电力建设安全工作规程（火力发电厂部分）DL5009.1.92江苏省电力设备交接和预防性试验规程山东省阳光设计院的有关图纸三、试验前的准备1、作业条件1、1 图纸会审完毕1、2 作业指导书经批准，并完成安全技术交底和施工技术交底1、3开关室照明充足，通风良好2、劳动力组织本施工有试验班承担。
配班长１名，试验人员2名。
四、施工技术措施１、设备安装前，建筑工程应具备下列条件：１、１结束屋顶、楼板工作，不得有渗漏现象；１、２混凝土基础应达到允许安装的强度；１、３现场模板、杂物清理干净；１、４预埋件及预留孔符合设计，预埋件牢固。
２、发电机到达现场外观检查应符合下列要求：２、１在运输过程中无碰闯损坏现象。
２、２铁芯、转子等的表面无损伤。
２、３放置前应检查构架及平台的承载能力。
２、４应有防火、防潮、防尘、保温及防止小动物进入等措施。
２、５转子存放时，不得使护环受力。
２、６转子起吊时，轴颈应包扎保护，钢丝绳与转子的绑扎部位应采用能起到保护的垫块垫好。
３、发电机检查３、１电机的铁芯、绕组、机座内部应清洁，无尘土，油垢和杂物．３、２绕组的绝缘表面应完整，无伤痕和起泡现象．端部绕组与绑环应紧靠垫实，紧固件和绑扎件应完整，无松动，螺母应锁紧．３、３铁芯硅钢片应无锈蚀、松动、损伤或金属性短接。
３、４埋入式测温元件的引出线及端子应清洁绝缘，其屏蔽接地应良好。
３、５定子槽楔应无裂纹、凸出及松动现象。
每根槽楔的空响长度不应超过其1/3，端部槽楔必须牢固。
３、６转子上的紧固件应紧牢，平衡块不得增减或变位，平衡螺丝应锁牢。
发电机预防性试验作业指导书
6kV发电机预防性试验作业指导书一、目的与范围为了加强公司各电站6kV发电机每年预防性试验技术工作，确保6kV发电机试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机试验后能安全、可靠地运行，所有参加试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压6kV的发电机试验。
其他类型的发电机现场试验可参照执行。
二、规范性引用文件（含验收标准等）GB 8564-88 水轮发电机组安装技术规范SD 230—87发电厂检修规程DL/T 596-1996 电力设备预防性试验规程SF12.5－10／6300发电机安装技术规程Q/DNCX 滇能楚雄老虎山水电站运行规程三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施3456783.2.1 作业项目、方法、标准9101.定子三相绕组绝缘的测试：用2500V水冷专用兆欧表测量三相定子线圈对地绝缘和相间绝缘电阻≥500MΩ，吸收比≥1.6，极化指数≥2.0，三相不平衡系数不小于2；如通水时：汽励端两端汇水管和引线部分汇水管对地绝缘电阻≥30KΩ，绕组对汇水管绝缘电阻≥100KΩ，（定冷水水质合格并正常循环）2.定子线圈直流泄漏和直流耐压的测试：试验电压按0.5倍额定电压分5个阶段升高，每阶段停1分钟读取泄漏电流值，电压升至2.5倍额定电压。
其泄漏电流不应随时间的延长而增大，在额定的试验电压下，各相泄漏电流的差别不应大于最小值的100%；在20A以下者，各相间差值比较不应有显著变化。
（应在停机后清污前的热态下、排氢后进行，若在通水情况下：绕组绝缘大于1兆欧；汇水管、机内测温元件、CT二次侧接地；水路流量接近额定；并水电导率小于1.5微西/厘米）3.定子线圈交流耐压试验：向三相定子线圈加1.5Un交流试验电压，一分钟通过。
（条件同上）4.轴承各部的绝缘测量：用500V摇表测量发电机汽励两端轴瓦的密封瓦及中间环、左右轴承座、外恻挡油盖、轴瓦衬垫、高压进油管绝缘电阻不小于10MΩ，（通油情况要大于1MΩ）1、加压前必须认真检查试验接线表计倍率、量程、调压器零位及仪表开始状态，加压过程中应精力集中，严密监四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 发电机定转子检修作业定置图及围栏图4.4 验收卡4.5 风险控制措施卡风险控制措施卡工作内容：4.6 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.7设备名牌参数设备技术台账4.8设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
发电机引出线安装作业指导书
1 合用范围本作业指导书合用************1号机组工程电机电气与引出线设备安装。
共箱母线、封闭母线、交流励磁母线、直流励磁母线旳安装。
2 编制根据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）500KV架空电力线路施工及验收规范》（GBJ233-90）2.3《110KV~2.4《电气装置安装工程质量检查及评估规程》（DL/T5161.15161.17—）~2.5**电力设计院设计《发电机小室布置及封闭母线安装》（D-0301）2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》（D-0303A）2.7《电力建设安全工作规程》DL5009.1-2.8《电力建设安全工作规程》(火力发电厂部分) （DL-5009.1-92）2.9《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》（GB148-90）3 工程概况及重要工作量3.1工程概况***电厂一期（2×600MW）1号机组工程旳发电机采用QFSN-600-2-22C型发电机。
发电机旳制造厂为东方电机股份有限企业。
共箱母线、封闭母线、励磁母线均由北京电力设备总厂成套供应。
励磁系统由南京南瑞电气控制企业提供。
3.2重要工作量3.2.1封闭母线导体Φ900×15/外壳Φ1450×10 220.53m/三相导体Φ150×10/外壳Φ700×5 20.52m导体Φ150×10/外壳Φ700×5 72.54m导体Φ150×10/外壳Φ700×5 21.6m导体Φ150×10/外壳Φ700×5 20.98m导体Φ150×10/外壳Φ700×5 4.3m3.2.2共箱母线外壳880×500，10kV 320m3.2.3交流励磁母线导体4（150×10），箱体700×550 19.20m3.2.4直流励磁母线导体4（120×10），箱体700×500 25.07m3.2.5励磁变压器 3×2200MVA，Ud=8%。
发电机常规试验作业指导书
目录1.编制依据 (2)2.设备概况 (2)3.试验前准备工作 (2)4.测试方法 (3)5.测量验收标准 (4)6.职业安全卫生及环境措施 (4)1.编制依据1.1 《电气装置安装工程电气设备交接试验标准》1.2 《火电厂施工质量检验及评定标准》1.3 发电机生产厂家使用说明书及出厂试验报告1.4 华东电力设计院图纸1.5 《电力建设安全施工管理规定》2.设备概况型号 QFW-60-2额定频率：50HZ额定功率：60000KW额定电压：6.3KV额定电流：6873A功率因数：0.8励磁电压：190.9V励磁电流：394.5A额定转速：3000r/min接线法：Y绝缘等级/使用等级：F/F产品标准：GB/T7064-1996设备厂家：南京汽轮电机厂3.试验前准备工作3.1 本方案已批准。
3.2 发电机处于安装位置处，且静止稳定。
发电机本体不能带电，引出线和外部设备必须断开，分开整元件。
3.3 调试设备均已准备就绪，满足调试所需。
3.4用脚手架架设至发电机底部出线端子处，以测试定子线圈。
3.5 发电机绕组，无撞损现象，无锈斑，无尘土油垢，表面清洁。
3.6 检查测试仪表和设备，并计录环境温度、环境湿度，工作人员及工作的具体时间。
4.测试方法4.1 定子绕组绝缘电阻（2500V兆欧表）将绕组u、v、w三相中被试相首尾短接，接到兆欧表线路端子，非被试相首短尾接后接地，并接至兆欧表的接地端子，分别测出三相u、v、w在15秒和60秒的绝缘电阻值。
4.2 定子绕组直流电阻测试：用双臂电桥分别测量u、v、w三相线圈，连接导线应有足够的截面，且两臂连接线的长度和截面均应相同接触应良好。
4.2.1 测量转子绕组的绝缘电阻将500v的兆欧表的线路线接于转子绕组的出线端、地线接于转子轴上，测试结果不小于0.5MΩ为合格。
4.2.2 测量转子绕组的直流电阻。
4.3 转子交流阻抗测试4.3.1 依据出厂试验报告，加入电压读取电流，即可测出阻抗。

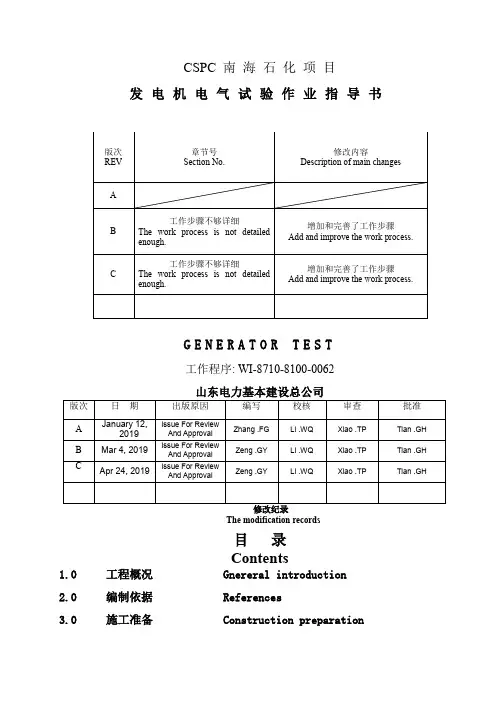

发电机电气试验作业指导书共12页
CSPC 南海石化项目发电机电气试验作业指导书G E N E R A T O R T E S T工作程序: WI-8710-8100-0062The modification records目录Contents1.0 工程概况 Gnereral introduction2.0 编制依据 References3.0 施工准备 Construction preparation4.0 主要施工机械及工具 Main machinery and tools5.0 试验项目 Test items6.0 劳动力组织 Labor force7.0 施工工序和施工方法 Construction procedure and plans8.0 工作安全分析 JSA1.0 工程概况：General introduction中国南海石化汽电联产项目共有五台发电机，其中：There are 5 generators in Steam & Power unit for CSPC Nanhai petrochemicalsproject, thereinto:燃气机组(1台) 型号：TA30-46 有功功率：42.4MW 视在功率：53MVA功率因数：0.8 电压：11±10.0%kV 额定电流：2748A频率：50HZ 转速：3000转／秒相数：3相联结方式：星型生产厂家：ALSTOMOne used for gas turbine unit：TYPE：TA30-46, Active power：42.4MW, Apparent power: 53MVA,Power factor:0.8, Rated voltage: 11±10.0%kV, Phase:3相,Rated current:2748A , Frenquency :50HZ, Rotationspeed :3000转／秒, Coupling of phase：starManufacturer：ALSTOM汽轮发电机(4台)型号：TLRI 92/26 容量：75MVA 功率因数：0.8额定电流：3936A 电压范围：+10.0-10.0% 额定电压:11kV频率：50HZ 转速：3000转／秒相数：3相联结方式：YY 生产厂家：SIEMENS AGSteam Turbine Generators（＃1－4）：TYPE：TLRI 92/26, Capacity：75MVA, Rated current: 3936A,Voltage range: 11±10.0% kV,Power factor:0.8, Phase:3相Frenquency :50HZ, Rotation speed :3000转／秒,Coupling of phase：YY Manufacturer：SIEMENS AG2.0 编制依据：References2.1 DEP 63.10.08.11 Field Commiss & Main of Elec Installations Equip.2.2 《电气装置安装工程电气设备交接试验标准（GB50150—91）》《Standard for electric equipment test of electric equipment installation engineering（GB50150—91）》2.3 《电力建设安全工作规程》DL5009.1-92《Safety work regulations of electric power construction》DL5009.1-922.4 发电机出厂技术资料 Ex-factory technique information2.5 发电机出厂试验报告 Ex-factory test report3.0 施工准备： Construction preparation3.1 发电机已运至现场就位安装，外壳接地良好，绕组引出线与地安全距离充足。
发电机检修作业指导书
发电机检修作业指导书引言：概述：正文：一、检修前的准备工作1.了解发电机的基本原理和结构2.熟悉发电机的使用说明书和维修手册3.准备必要的工具和设备4.检查发电机的运行记录和故障记录5.制定检修计划和安全计划二、机械结构的检修1.检查发电机外观，清洁发电机表面2.检查发电机的支承结构和联轴器的磨损情况3.检查发电机的轴承和密封件4.检查发电机的转子和定子绕组5.检查机械连接件和紧固件的松动情况三、电气元件的检修1.检查发电机的电气接线是否松动2.检查发电机的绝缘状况和绝缘电阻3.检查发电机的电刷和电刷摩擦面4.检查继电器、保护器和控制电路的工作状态5.检查电气控制盘和仪表的工作情况四、冷却系统的检修1.检查冷却风扇和风叶的清洁情况2.清洗并更换冷却系统的滤网和滤芯3.检查发电机的冷却水位和冷却液温度4.检查冷却系统的泵和管路是否正常5.检查冷却半径和冷却效果是否符合要求五、检修后的维护措施1.制定发电机的维护计划和运行监测措施2.建立发电机的故障诊断和排除机制3.定期检查和更换发电机的易损件和润滑油4.做好发电机的防腐保养工作5.做好发电机的备件储备和设备更新计划总结：发电机检修是确保发电机正常运行和延长其使用寿命的重要措施。
通过对发电机的机械结构、电气元件和冷却系统进行全面的检查和维护，可以提前发现问题并及时进行处理。
同时，制定合理的维护计划和监测措施，做好备件储备和设备更新工作，可以保证发电机的持久稳定运行。
只有在定期检修和维护的基础上，发电机才能发挥其最佳效能，为人们的生产和生活提供可靠的电力支持。
发电机抽穿转子作业指导书
方案、措施报审表承包单位总工程师批准，并附验算结果。
国电电力大连庄河发电有限责任公司#2机发电机抽穿转子作业指导书审核：编制：编制日期：2014年11月25日一、工作范围本项目工作范围为大连庄河发电厂#2号发电机组抽穿转子全部工作。
工作内容包括抽穿转子施工准备、抽转子、穿转子、轴承及端盖恢复等。
二、执行的标准、规范、规定和技术条件1、大连庄河发电厂#2机组大修项目招标文件。
2、大连庄河发电厂#2机组发电机制造厂家图纸、说明书及检修维护手册等技术资料及安装、检修记录簿。
3、其它设备厂家图纸及技术资料。
4、《电力建设施工及验收技术规范》。
5、《火电施工质量检验及评定标准》。
6、《发电企业设备检修导则》DLT838-2003。
7、《电气设备预防性试验规程试验标准》。
8、《发电企业设备检修导则》DLT838-2003。
9、《火力发电厂基本建设工程启动及竣工验收规程》电建[1996]199号。
10、《发电厂检修规程》SD230-87。
11、《电业安全工作规程》。
12、大连庄河发电厂#2机组运行及检修规程。
13、大连庄河发电厂各项管理制度。
所列的行业标准、规程、规范中有过期或被代替的以国家新公布的为准。
三、施工组织措施1、本项目施工组织机构：现场总指挥1人安全负责1人技术负责1人施工负责3人：本体、起重、电气各1人起重人员3人行车司机2人监护人员：机务3人（汽励侧各1人，行车1人）；电气3人（汽励侧各1人，行车1人）施工人员8人：机务5人；电气3人配合人员3人2、各级岗位职责现场总指挥: 负责发电机穿转子的全面工作。
负责现场施工人员的总体协调工作，把握发电机穿转子整体的质量、安全、进度，保证穿转子工作的顺利进行。
安全负责:负责发电机穿转子的安全监察工作，监督发电机穿转子安全措施的执行，保持现场施工文明整洁。
检查发现穿转子过程中人员、工机具、作业程序等存在安全隐患时，及时提出整改措施。
技术负责:负责发电机穿转子的质量监察工作，监督发电机穿转子过程的质量控制措施及其程序文件的正确执行。
柴油发电机作业指导书
柴油发电机作业指导书引言概述：柴油发电机是一种常见的发电设备，广泛应用于工业、农业和家庭等领域。
为了正确、安全地操作柴油发电机，本文将详细介绍柴油发电机的作业指导。
一、柴油发电机的基本原理与结构1.1 发电机工作原理：介绍柴油发电机的工作原理，包括燃油燃烧、压缩、发电等基本过程。
1.2 发电机的主要部件：详细介绍柴油发电机的主要部件，如柴油机、发电机、控制系统等，以及它们的功能和相互关系。
1.3 发电机的工作环境要求：介绍柴油发电机的工作环境要求，包括通风、温度、湿度等因素对发电机性能的影响。
二、柴油发电机的操作准备2.1 安全检查：列举柴油发电机操作前应进行的安全检查事项，如检查电缆、燃油管道等是否完好。
2.2 燃油供给与储备：介绍柴油发电机的燃油供给方式，以及如何储备足够的燃油以保证连续运行。
2.3 电力连接与调试：详细说明柴油发电机与电力系统的连接方法，以及如何进行电力调试和负载测试。
三、柴油发电机的启动与停机3.1 启动前准备：介绍柴油发电机启动前应进行的准备工作，如检查燃油、机油、冷却液等液位是否正常。
3.2 启动步骤：详细说明柴油发电机的启动步骤，包括打开燃油阀门、启动电机等操作。
3.3 停机操作：介绍柴油发电机的停机操作，包括逐步减小负载、关闭燃油阀门等步骤，以确保安全停机。
四、柴油发电机的日常维护与保养4.1 机油检查与更换：介绍柴油发电机机油的检查与更换周期，以及更换机油的步骤和注意事项。
4.2 滤清器维护：详细说明柴油发电机滤清器的维护方法，包括空气滤清器和燃油滤清器的清洗和更换。
4.3 冷却系统维护：介绍柴油发电机冷却系统的维护方法，包括冷却液的检查和更换，以及散热器的清洗。
五、柴油发电机故障排除与应急处理5.1 常见故障及排除方法：列举柴油发电机常见故障，如启动困难、燃油泵故障等，并给出相应的排除方法。
5.2 应急处理措施：介绍柴油发电机在紧急情况下的应急处理措施，如停电、漏油等情况的处理方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号
FHW-DGFห้องสมุดไป่ตู้01
版本编号
A/0
文件名称：发电机作业指导书
页码
1
生效日期
2007/6/1
一、操作步骤：
1、把隔离开关拉至“断”位置。
2、打开柴油箱阀门。
3、打开冷却水池阀门。
4、摇动机油手动油泵，使机油表压力上升后停止。
5、打开起动气瓶阀门。
6、扳动起动开关，发电机起动。
7、发电机起动后5~10分钟，加速至频率50H2，电压380V。
修订记录
制订：
日期：
审核：
日期：
批准：
日期：
8、把隔离开关向“火电”方向推至“合”方向。
9、按下断路器合闸按纽，使断路器合闸送电。
二注意事项：
1、经常检查起动气瓶气压是否足够，以备起动。
2、起动前必须摇动机油泵，使机油表压力上升后方可起动。
3、运行时应注意有关指示仪表和声音，如有异常，立即停止。
4、停车时应缓慢关闭油门。
5、经常保持机器和辅助设备以及周围的环境卫生。
