维修电工培训课程
电工检修基本操作规程培训
电工检修基本操作规程培训

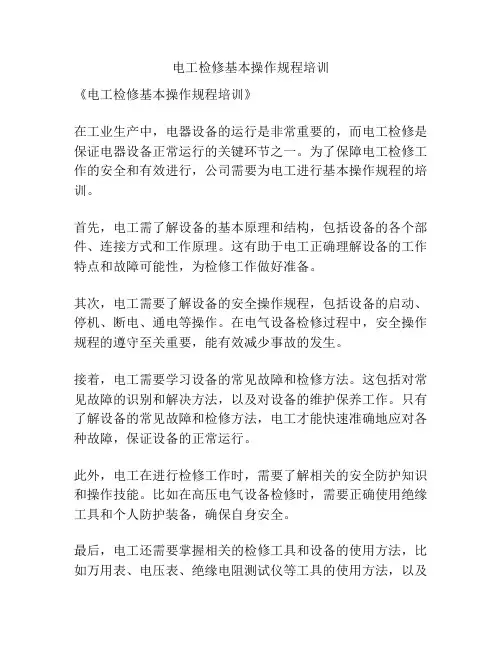

《电工检修基本操作规程培训》
在工业生产中，电器设备的运行是非常重要的，而电工检修是保证电器设备正常运行的关键环节之一。
为了保障电工检修工作的安全和有效进行，公司需要为电工进行基本操作规程的培训。
首先，电工需了解设备的基本原理和结构，包括设备的各个部件、连接方式和工作原理。
这有助于电工正确理解设备的工作特点和故障可能性，为检修工作做好准备。
其次，电工需要了解设备的安全操作规程，包括设备的启动、停机、断电、通电等操作。
在电气设备检修过程中，安全操作规程的遵守至关重要，能有效减少事故的发生。
接着，电工需要学习设备的常见故障和检修方法。
这包括对常见故障的识别和解决方法，以及对设备的维护保养工作。
只有了解设备的常见故障和检修方法，电工才能快速准确地应对各种故障，保证设备的正常运行。
此外，电工在进行检修工作时，需要了解相关的安全防护知识和操作技能。
比如在高压电气设备检修时，需要正确使用绝缘工具和个人防护装备，确保自身安全。
最后，电工还需要掌握相关的检修工具和设备的使用方法，比如万用表、电压表、绝缘电阻测试仪等工具的使用方法，以及
设备的检修操作流程。
通过对电工进行《电工检修基本操作规程》的培训，不仅提高了电工的检修技能和安全意识，也有助于保障公司电器设备的正常运行，为生产安全提供了保障。
维修电工培训内容
维修电工培训内容《维修电工培训教程》第一章：电工基础1.1 电流、电压、电阻的概念与计算1.2 欧姆定律、焦耳定律的应用1.3 电路的基本元件及作用1.4 电路的组成与分类1.5 电路图的识别与绘制第二章：电工工具与设备2.1 通用电工工具的使用与维护2.2 电动工具的使用与维护2.3 常用测量仪器仪表的使用与维护2.4 电气设备的分类与结构2.5 安全防护用品的正确使用第三章：电线电缆的选用与敷设3.1 电线电缆的型号、结构与性能3.2 电线电缆的选用原则3.3 电线电缆的敷设方法与技巧3.4 电缆桥架、电缆槽的安装与维护3.5 线缆的接头制作与连接第四章：变压器与电动机的维修4.1 变压器的工作原理与维修4.2 电动机的分类、结构与维修4.3 电动机控制电路的原理与维修4.4 变频器的原理与维修4.5 电机绕组的拆解与绕制第五章：低压电器设备的维修5.1 低压断路器的原理与维修5.2 接触器的原理与维修5.3 继电器的原理与维修5.4 控制器、启动器、制动器的原理与维修5.5 自动化控制系统的原理与维修第六章：照明与动力设备的维修6.1 照明设备的设计与维修6.2 动力设备的设计与维修6.3 应急电源设备的原理与维修6.4 节能设备的设计与维修6.5 太阳能光伏发电设备的原理与维修第七章：电气控制系统的设计与维修7.1 电气控制系统的原理与组成7.2 电气控制线路的绘制与解读7.3 电气控制系统的调试与验收7.4 电气控制系统的故障诊断与维修7.5 电气控制系统的改造与升级第八章：安全生产与法律法规8.1 电工安全生产常识8.2 触电急救措施与处理8.3 电气火灾的预防与扑救8.4 电工法律法规与职业道德8.5 电工资格认证与继续教育通过本教程的学习，希望广大维修电工能够提高自己的业务水平，更好地服务于我国电力事业的发展。
维修电工高级培训计划表
维修电工高级培训计划表第一章：培训概述1.1 培训目的本次培训旨在提升维修电工的综合能力，包括电路故障诊断、电器设备维修、安全操作等方面的技能，以提升其在工作中的维修能力和安全意识。
1.2 培训对象本次培训对象为公司内担任维修电工工作的员工，包括初级维修电工和中级维修电工。
1.3 培训内容本次培训内容主要包括电路故障诊断、设备维修、安全操作等方面的知识和技能。
第二章：培训内容2.1 电路故障诊断2.1.1 电路结构及原理2.1.2 多米诺电路的故障诊断2.1.3 电源故障的处理方式2.1.4 信号线路故障的排查方法2.2 设备维修2.2.1 电器设备的结构及原理2.2.2 常见电器故障及处理方法2.2.3 电器设备的维护保养2.3 安全操作2.3.1 电气安全知识2.3.2 电气设备的安全操作规程2.3.3 事故应急处理方法第三章：培训安排3.1 培训时间本次培训计划为2个月，每周进行3天培训，每天8小时。
3.2 培训方式本次培训采用理论教学与实际操作相结合的方式进行。
理论教学主要采用课堂讲授和案例分析的形式，实际操作则是在工厂车间中进行。
3.3 培训地点培训地点将设在公司内部的培训中心和工厂车间。
第四章：培训师资4.1 师资力量本次培训将邀请公司内部资深维修电工和电气工程师作为培训教师，同时也会邀请外部专业培训机构的专家进行授课。
4.2 师资培训在培训之前，公司将对培训教师进行相关培训，以确保其教学质量和授课能力。
第五章：培训设施5.1 教学用具培训中心将配备投影仪、电脑、幻灯片等教学用具，并为学员提供教材和笔记本。
5.2 实训设备工厂车间将配备各种电器设备和模拟故障设备，以供学员进行实操练习。
第六章：培训评估6.1 培训考核培训结束后，将进行理论考核和实践操作考核，考核内容涵盖所有培训内容。
6.2 考核标准理论考核为闭卷考试，实践操作考核包括设备维修、电路故障诊断和安全操作等方面的考核。
6.3 评估结果根据考核结果，将评定学员的培训成绩。
维修电工安全培训内容
•••••01Chapter01020304描述电场中电位差的概念，表示电场力移动单位正电荷所做的功。
电压电荷在电场力作用下发生定向移动，形成电流。
电流表示导体对电流阻碍作用的物理量。
电阻描述电能转化为其他形式能量的速率。
电功率电气安全基本知识电流通过人体造成生理和心理上的伤害。
对人体不造成伤害的电压值。
能够阻止电流通过的材料，是保障电气安全的重要措施。
将设备或电路的某一部分通过接地线与大地相连，以减小触电风险。
触电危害安全电压绝缘材料接地保护02Chapter01020304电压表万用表电流表掌握电流表的正确使用方法，能够准确测量电路中的电流值。
钳形表正确使用钳形表测量交流电流，确保测量结果准确无误。
电气测量仪表使用电气设备检查电气设备维护电气设备故障诊断电气设备维修电气设备检修01020304定期对电气设备进行检查，确保设备正常运行。
根据设备维护要求，进行设备的日常维护和保养。
能够快速准确地诊断电气设备的故障原因。
掌握电气设备的维修技能，能够及时修复设备故障。
电气故障诊断电气故障处理了解电气故障的预防措施，降低设备故障发生率。
电气故障预防掌握电气安全知识，确保维修过程中的安全。
电气安全知识电气故障排查与处理03Chapter使用前应检查是否完好无损，穿戴时确保手掌和手指的每个部位都被完全覆盖。
绝缘手套绝缘鞋绝缘垫应符合国家或行业标准，确保提供足够的绝缘保护。
在维修电气设备时，应在工作台或地面上铺设绝缘垫，以防止意外触电。
030201绝缘防护用具使用断开电源直接接触带电部分。
使用绝缘工具触电的行为。
遵循安全距离防触电安全措施防机械伤害安全措施使用防护眼镜在进行维修工作时，应佩戴防护眼镜，以防止飞溅的金属屑或碎玻璃等伤害眼睛。
使用防护手套在操作可能产生机械摩擦或切割的工具时，应佩戴防护手套，以防止手部受伤。
遵循安全操作规程严格按照安全操作规程进行维修工作，避免任何可能导致机械伤害的行为。
04Chapter作业许可制度是指在进行维修电工工作时，必须经过许可审批，确保工作符合安全规定。
初级维修电工培训课件教材课程
实践操作步骤
学员应按照实践操作步骤进 行练习，包括断电、验电、 拆卸、检查、安装等环节， 确保操作规范、准确。
常见故障案例分析
灯泡不亮
分析可能的原因包括灯泡损坏、线路 断路、开关损坏等，并给出相应的处 理方法。
插座故障
分析可能的原因包括插座内部松动、 线路短路、电器设备故障等，并给出 相应的处理方法。
电压法
通过测量各点电压，判断故障 所在。
短接法
通过短接可疑点，判断故障所 在。
分段法
通过分段查找，缩小故障范围。
04
电气设备维修
电机与变压器检修
电机检修
掌握电机的基本原理，了解电机 的分类和结构，掌握电机常见故 障的判断和维修方法。
变压器检修
了解变压器的工作原理和结构， 掌握变压器常规检修流程和方法 ，熟悉变压器常见故障及处理措 施。
电工常用工具
螺丝刀
用于拧紧或拧松螺丝钉。
钳子
用于夹持或剪断金属线材。
扳手
用于拧紧或拧松螺栓和螺母。
万用表
用于测量电压、电流和电阻等 电学参数。
安全用电知识
不要在带电情况下接触裸露的电线和 电器设备。
在使用电器设备时，应遵循产品说明 书，正确接线和操作。
不要在潮湿的环境中使用电器设备， 以免发生触电事故。
初级维修电工培训课 件教材课程
目录
• 课程介绍 • 电工基础知识 • 电路基础与检修 • 电气设备维修 • 实践操作与案例分析
01
课程介绍
课程目标
01
02
03
04
掌握基本的电气原理和电路知 识。
熟悉常用电工工具和仪表的使 用方法。
学会常见的电气故障排查和维 修技能。
维修电工师带徒弟培训计划
维修电工师带徒弟培训计划第一部分：培训目标和规划培训目标：通过师傅与徒弟的密切合作，帮助徒弟掌握维修电工的基本技能和知识，提高维修电工的专业水平，使其成为一名优秀的维修电工。
培训规划：培训周期为半年，分为三个阶段，每个阶段为两个月。
师傅将根据徒弟的实际情况和学习能力，制定具体的培训计划和进度安排。
第二部分：培训内容1. 基本电工知识1.1 电路基本理论1.2 电气安全知识1.3 电气设备的基本知识2. 电路测量与故障排除2.1 电路测试仪器的使用2.2 电路测量方法2.3 电路故障排除技巧3. 电气设备维修3.1 电气设备拆装与安装3.2 电气设备检修与维护3.3 电气设备故障排除4. 安全生产知识4.1 安全生产法规4.2 安全用电知识4.3 安全生产意识培养第三部分：培训方法1. 理论授课师傅通过课堂教学的方式，向徒弟传授电工知识和技能，并通过实例和案例分析，帮助徒弟理解和掌握知识。
2. 实操训练在实际工作中，师傅引导徒弟进行电工维修和故障排除操作，指导徒弟掌握实际操作技能。
3. 现场实习培训期间，安排徒弟到工地现场进行实习，接触真实的电气设备，提高实际操作能力。
第四部分：培训评估1. 考试评估每个培训阶段结束后，进行考试评估，测试徒弟对所学知识和技能的掌握情况。
2. 实习评估对徒弟在现场实习期间的实际操作能力和处理故障的能力进行评估，及时发现问题并进行纠正。
3. 日常表现评估师傅对徒弟的学习态度、工作表现和合作能力进行日常评估，及时提出指导意见。
第五部分：培训结束1. 结业证书通过培训并通过考核的徒弟将获得结业证书，证明其通过了一定的电工培训和考核。
2. 毕业评价培训结束后，师傅对徒弟的整体表现进行评价，并提出具体的改进意见和建议。
3. 就业安排帮助徒弟进行就业安排，推荐优秀的徒弟到合适的企业就业，或继续留在师傅所在的单位。
第六部分：培训师资力量培训师资由具有丰富经验和技能的维修电工师傅担任，通过他们的指导和培训，能够使徒弟尽快掌握电工技能，提高工作水平。
维修电工培训计划表
维修电工培训计划表培训目标：培养和提高维修电工技能，使其能够胜任维修、保养和故障排除的工作，提高工作效率和安全意识。
培训对象：公司内部维修电工人员、外部维修电工培训学员。
培训内容：1. 电工基础知识- 电路、电压、电流、电阻等基本概念- 电工常用工具及其用途- 电线、插座、开关等基本电路元件的认识和使用2. 电气安全知识- 电工作业安全规范- 电气事故的预防和处理- 电气设备维护和保养3. 电气设备维护与保养技术- 电动机故障排除与维护- 电器设备保养和检修- 配电盘检修与维护4. 电气设备故障排除技术- 电路故障的分析与排除- 电动机故障的诊断与排除- 电器设备故障的诊断与排除5. 电气设备维修技术- 电器设备的日常维护- 电气设备故障排除与维修- 配电盘的维护与维修6. 特种设备操作与维护- 吊车、起重机等特种设备的操作- 特种设备的日常维护与保养7. 安全操作技能- 安全用电知识- 安全操作规程- 事故应急措施培训方式：理论学习、实际操作、案例分析、角色扮演等。
培训计划：1. 第一天- 电工基础知识的讲解- 电气安全知识的学习- 实际操作体验2. 第二天- 电气设备维护与保养技术的讲解- 电气设备的日常维护与保养实践- 安全操作技能的学习3. 第三天- 电气设备故障排除技术的学习- 电器设备故障排除与维修的实际操作- 安全操作技能的练习4. 第四天- 特种设备操作与维护知识的讲解- 特种设备的实际操作- 安全用电知识的学习5. 第五天- 安全操作规程的讲解- 事故应急措施的学习- 培训总结和结业考核培训方法：每天上午9:00至12:00进行理论学习，下午1:30至4:30进行实际操作和案例分析。
每个阶段的学习内容都将进行案例分析和角色扮演，使学员更好地掌握技能和知识。
培训师资：培训由公司内部的技术专家和外部电工培训专家共同执教，保证培训质量。
培训考核：学员需参加结业考核，通过考核者获得结业证书。
维修电工培训课件ppt
维修电工实践操作案例
照明电路检修案例
总结词
掌握照明电路的基本原理和常见 故障排除方法
详细描述
介绍照明电路的组成和原理，常 见故障现象及原因，以及使用万 用表等工具进行故障排查和修复 的步骤。
电机控制电路维修案例
Hale Waihona Puke 总结词熟悉电机控制电路的组成和工作原理 ，掌握电机控制电路的故障诊断和维 修技能
详细描述
电机控制电路维修
总结词
掌握电机控制电路的基本原 理和常见故障排除方法
详细描述
了解电机控制电路的组成和 原理，掌握常见故障现象及 排除方法，如电机不转、接
触器损坏、线路短路等。
总结词
熟悉电机控制电路的检修流程和安全操作 规范
详细描述
掌握电机控制电路的检修流程，包括断电 、验电、更换元器件等操作，确保操作过 程安全规范。
维修电工培训课件
• 维修电工基础知识 • 维修电工技能培训 • 安全操作规程与防护 • 维修电工实践操作案例 • 维修电工职业素养与规范
目录
Part
01
维修电工基础知识
电工基本概念
电压
电压是电场中电位差，是推动电 荷移动的动力。
电容
电容是表示电容器容纳电荷的本 领，用符号C表示，单位是法拉。
电流
维修完成后，应进行质量 检验，确保设备性能恢复 正常，无安全隐患。
维修实施
根据故障诊断结果，采取 相应的维修措施，如更换 部件、调整参数等。
维修电工职业道德与责任
诚实守信
在维修工作中，应遵循诚实守信的原则，不 弄虚作假，不隐瞒真相。
尽职尽责
对自己的工作负责，尽最大努力完成维修任 务，确保设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q00JCPU
QX41
QY10
Q68DAV
压出模拟量模块
Q68DAVN
QJ61BT11N 站地址模块
Q68ADV
Q64AD
Q64DAN
QJ71C24N
压出触摸屏通讯
Q02HCPU
压延
FX2N-2AD
压出裁刀
FX2N-32CCL
QY41P
压延
QY50
压出主机辅线
FX2N-32MR-001
一分三
FX2N-80MR-001
1P6RA7087-5DS22-O-Z 电枢 输入3AC 400V 705A 输出 DC480V 850A 励磁 输入2AC 400V 30A 输出 DC325V 30A 内衬层挤出机
1P6RA7031-6DS22-O 电枢 输入3AC 400V 104A 输出 DC485V 125A 励磁 输入2AC 400V 10A 输出 DC325V 10A 内衬层压延机
590P的参数快速设置： 通电后按M键直到出现DIAGNOSTS（诊断）后按向上的键，找到CONFIGURE DRIVE（配置调速器），按M键进 入菜单，找到CONFIGURE ENABLE（组态有效），按M键进入菜单，将DISBALE（不允许）改成ENABLE（允许 ），此时面板灯闪烁，按E键退出；按向下的键，找到NOM MOTOR VOLTS（电枢电压），按M键进入菜单， 输入额定电枢电压，按E键退出；按向下的键找到ARMATURE CURRENT（电枢电流），按M键进入菜单，输入 额定电枢电流，按E键退出；按向下的键找到FIELD CURRENT（励磁电流），按M键进入菜单，输入额定励 磁电流，按E键退出；找到FLD.CTRL MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压 控制）改成CURRENT CONTROL（电流控制），按E键退出；按向下的键找到SPEED FBK SELECT（速度反馈选 择），按M键进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或 ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式，然后按E退出；按 向上键找到CONFIGURE ENABLE（组态有效），按M键进入，把ENABLE（允许）改成DISABLE（不允许），此 时面板不再闪烁。按E一直退到底。
电动机断路器
万能断路器
型号
ME1600 固定式 1、2#压出总断路器 MW16 1600A 固定式 内衬层主断路器 OETL800K3 固定式 内衬层挤出机断路 器
塑壳式断路器
型号
断路器
漏电断路器 DZ47LE-32 1P 、2P、3P
交流接触器 型号
型号 直流接触器
交流接触器 热继Biblioteka 器直流电源参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M键进入，然 后按向上的键，参数自动保存。按E键一直退到底。
关于欧陆调速器知识
欧陆主板 AH500075U002 (AH470372U002)
电源板 AH466701U002
欧陆报警码
1，丢失脉冲（MISSING PULSE） 触发插头故障 连接故障 2，励磁过电流（FIELD OVER I） 电机励磁电流量超过正常值的120% 控制回路调整不良（报警只在选择励磁电流控制模式时才工作） 3，散热片跳闸（HEATSINK TRIP） 调速器散热片温度太高、环境温度太高、通风不良 风扇故障、通风口阻塞 4，过电压（OVER VOLTS） 5，温度传感器（THERMISTOR） 电机温度太高 通风不够 风机故障—检查方向 6，速度反馈（SPEED FEEDBACK） 模拟测速器反馈极性不正确（端子G3 和G4） 编码器符号参数极性不正确 测速发电机故障 7，编码器故障(ENCODER FAILED) 8，励磁故障（FIEDL FAIL） 9，三相故障（3 PHASE FAILED）
维修电工培训
车间备件名称、型号学习
主讲人：牟志峰
欧陆直流调速器
• 欧陆调速器 • 591P/0270/500/0011/UK/AN/0/230/041
三辊挤出机 591P/0165/500/0011/UK/AN/0/0/0 三辊、压出、零度 • 591P/0725/500/0041/UK/AN/0/230/0 • 压出 • 591P/0830/500/0041/UK/AN/0/230/0 • 压出
PLC模块 欧姆龙模块
型号
CJ1W-PA205R 钢圈 CJ1MCPU12 4#钢圈 CJ1MCPU22 2、3#钢圈 CJ1W-ID211 CJ1W-OC201 CJ1W-AD081-V1 CJ1W-DA041 CJ1W-DA081 CJ1W-NC213
CPM2AH-60CDR-A 硫化罐
西门子直流调速器
S-15-24
压出终端称
S-100-24
压出裁刀钢圈
S-150-24
零度
S-50-5 压出主机
S-201-24 DC24V，8.3A
压出A3、A6柜
西门子直流电源
6EP1 437-2BA10 6EP1 436-3BA00 内衬层用
PLC模块 三菱模块
型号
Q61P
压出、压延
Q00CPU
Q01CPU
压出
多刀、零度
QJ71C24N-R4
QD62D
Q68ADI
FX2N-64MR-001
压出裁刀
PLC模块 西门子模块
西门子模块
三辊
6ES7 216-2AD23-OXB8
6ES7 223-1BH22-OXA8
型号
6ES7 153-1AA03-OXBO 6ES7 323-1BL00-OAAO （数字量输入/输出） 6ES7 322-1BL00-OAAO （数出） 6ES7 321-1BL00-OAAO （数入） 6ES7 322-1BH10-OAAO （数出） 6ES7 332-5HD01-OABO （模出） 6ES7 331-7KF02-OABO （模入） 6ES7 407-OKA02-OAAO 6ES7 414-3XJ04-OABO 6ES7 422-1BL00-OAAO （数出） 6ES7 421-1BL01-OAAO （数入）
