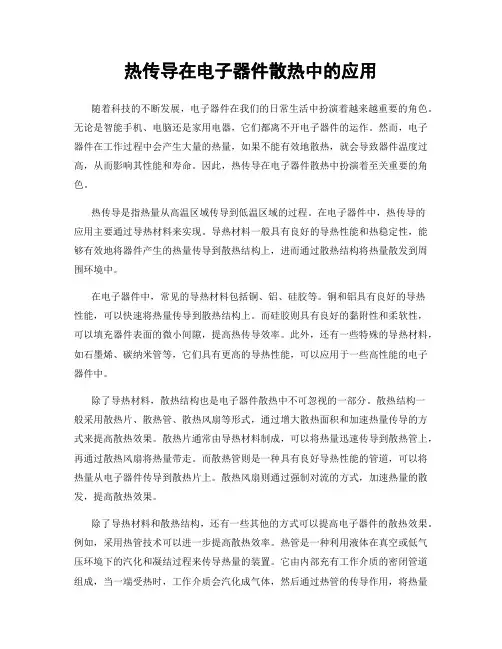

热传导在电子器件散热中的应用
热传导在电子器件散热中的应用随着科技的不断发展，电子器件在我们的日常生活中扮演着越来越重要的角色。
无论是智能手机、电脑还是家用电器，它们都离不开电子器件的运作。
然而，电子器件在工作过程中会产生大量的热量，如果不能有效地散热，就会导致器件温度过高，从而影响其性能和寿命。
因此，热传导在电子器件散热中扮演着至关重要的角色。
热传导是指热量从高温区域传导到低温区域的过程。
在电子器件中，热传导的应用主要通过导热材料来实现。
导热材料一般具有良好的导热性能和热稳定性，能够有效地将器件产生的热量传导到散热结构上，进而通过散热结构将热量散发到周围环境中。
在电子器件中，常见的导热材料包括铜、铝、硅胶等。
铜和铝具有良好的导热性能，可以快速将热量传导到散热结构上。
而硅胶则具有良好的黏附性和柔软性，可以填充器件表面的微小间隙，提高热传导效率。
此外，还有一些特殊的导热材料，如石墨烯、碳纳米管等，它们具有更高的导热性能，可以应用于一些高性能的电子器件中。
除了导热材料，散热结构也是电子器件散热中不可忽视的一部分。
散热结构一般采用散热片、散热管、散热风扇等形式，通过增大散热面积和加速热量传导的方式来提高散热效果。
散热片通常由导热材料制成，可以将热量迅速传导到散热管上，再通过散热风扇将热量带走。
而散热管则是一种具有良好导热性能的管道，可以将热量从电子器件传导到散热片上。
散热风扇则通过强制对流的方式，加速热量的散发，提高散热效果。
除了导热材料和散热结构，还有一些其他的方式可以提高电子器件的散热效果。
例如，采用热管技术可以进一步提高散热效率。
热管是一种利用液体在真空或低气压环境下的汽化和凝结过程来传导热量的装置。
它由内部充有工作介质的密闭管道组成，当一端受热时，工作介质会汽化成气体，然后通过热管的传导作用，将热量传递到另一端，再通过散热结构将热量散发出去。
热管具有传导效率高、传热距离远、结构简单等优点，已经广泛应用于电子器件的散热中。
此外，还可以通过优化电子器件的结构和布局来提高散热效果。
集成电路封装中的散热设计与温度控制方法
集成电路封装中的散热设计与温度控制方法在集成电路（Integrated Circuit, IC）的封装设计中，散热是一个至关重要的因素。
随着集成电路发展的进步，封装密度也越来越高，电路器件越来越小，这使得散热变得更为困难。
因此，合理的散热设计和温度控制方法对保证集成电路的性能和可靠性起着至关重要的作用。
散热设计的一项重要任务是有效地将热量从集成电路中传导出去。
为了实现这一目的，可以采用多种方法。
首先，在封装设计中可以引入导热片和散热鳍片来增加散热面积，并提高热传导效率。
导热片通常由具有较高导热性能的材料制成，如铜、铝等。
而散热鳍片则可以增加封装上方的表面积，提高散热效果。
此外，在封装设计中还可以引入散热背板或散热器，以提供更大的散热面积和更好的散热效果。
其次，温度控制是有效进行散热设计的关键，主要包括监控和控制集成电路的温度。
监控温度可以通过在封装中引入温度传感器来实现，这样可以实时监测集成电路的温度变化。
而控制温度则可以通过调整散热装置的工作状态来实现。
例如，可以根据温度传感器的反馈信号，调整风扇的工作速度，增强散热效果。
另外，还可以利用热管、冷却片等被动散热措施来帮助降低集成电路的温度。
散热设计与温度控制方法的优化还可以通过电路布局的调整来实现。
优化电路布局可以减少集成电路之间的热互联，从而降低整个封装的总体温度。
例如，可以通过合理划分电路板的层次，将功耗较大的电路部分与散热设计较好的部分隔离开。
此外，可以采用不同的供电方式，将功耗大的集成电路与其他部分分开，避免集中产生热点。
除了以上提到的散热设计与温度控制方法，还有一些其他的技术方法可以帮助提高散热效果和温度控制能力。
例如，可以在封装设计中加入风道和散热孔，以增加气流的流动性和散热效果。
另外，也可以利用热导率较高的热界面材料来改善芯片与散热装置之间的热传导效率。
此外，还可以采用温度补偿技术，通过智能调节芯片工作状态，以适应温度环境的变化。
导热双面胶导热系数
导热双面胶导热系数
导热双面胶是一种高导热材料，能在连接两种热导率差异较大的材料时提供有效导热通路，从而改善散热效果。
导热双面胶的主要作用是在电子元器件和散热器之间的介质中进行导热传递，从而保证电子元器件的正常工作和长期可靠性。
导热系数是导热材料的一个重要性能参数，表示的是材料在单位时间内传导热量的能力。
导热双面胶的导热系数是指其在单位时间内传导热量的能力，也是评价其导热性能的指标之一。
通过测量导热双面胶的导热系数，可以为电子散热器设计提供技术支持和参考依据。
导热双面胶的导热系数是受多种因素影响的，如材料的组成、表面形貌、密度、厚度以及工作温度等。
一般来说，导热双面胶导热系数越高，其导热性能就越好，在电子元器件和散热器之间的导热传递效果也就越好。
此外，不同类型的导热双面胶的导热系数也存在差异。
针对不同的电子散热器设计需求，市场上通常提供有高导热系数导热双面胶、中等导热系数导热双面胶以及低导热系数导热双面胶等多种规格型号选择。
客户可以根据实际需要选择适合的导热双面胶产品。
在应用导热双面胶时，还需根据电子元器件压力、表面粗糙度等实际情况确定合适的压力和涂敷厚度，以保证导热胶完全填充了两种材料之间的间隙，从而实现最佳的导热传递效果。
综上所述，导热双面胶的导热系数是其重要性能指标之一，其高导热系数能够提高导热传递效果，保证电子元器件长期稳定可靠工作。
在应用导热双面胶时，需要结合实际情况进行合理设计和选择，并注意涂敷压力和涂敷厚度等要素的控制，从而实现最佳的散热效果。

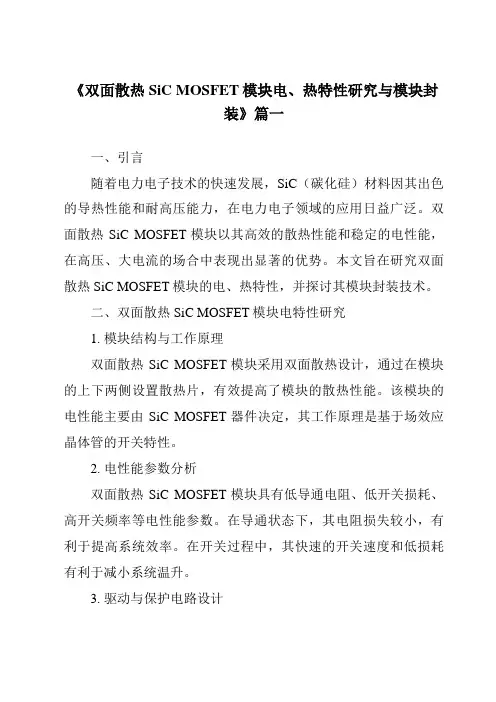

《双面散热SiCMOSFET模块电、热特性研究与模块封装》范文
《双面散热SiC MOSFET模块电、热特性研究与模块封装》篇一一、引言随着电力电子技术的快速发展，SiC（碳化硅）材料因其出色的导热性能和耐高压能力，在电力电子领域的应用日益广泛。
双面散热SiC MOSFET模块以其高效的散热性能和稳定的电性能，在高压、大电流的场合中表现出显著的优势。
本文旨在研究双面散热SiC MOSFET模块的电、热特性，并探讨其模块封装技术。
二、双面散热SiC MOSFET模块电特性研究1. 模块结构与工作原理双面散热SiC MOSFET模块采用双面散热设计，通过在模块的上下两侧设置散热片，有效提高了模块的散热性能。
该模块的电性能主要由SiC MOSFET器件决定，其工作原理是基于场效应晶体管的开关特性。
2. 电性能参数分析双面散热SiC MOSFET模块具有低导通电阻、低开关损耗、高开关频率等电性能参数。
在导通状态下，其电阻损失较小，有利于提高系统效率。
在开关过程中，其快速的开关速度和低损耗有利于减小系统温升。
3. 驱动与保护电路设计针对双面散热SiC MOSFET模块，需要设计合适的驱动与保护电路。
驱动电路应具备快速响应、低噪声、高可靠性等特点，以保证模块的正常工作。
保护电路则应具备过流、过压、过热等保护功能，以防止模块因过载或异常工作而损坏。
三、双面散热SiC MOSFET模块热特性研究1. 传热路径与热阻分析双面散热SiC MOSFET模块的传热路径主要通过上下两面的散热片进行，热量通过SiC MOSFET器件、模块基板、散热片等逐级传递，最终散发到空气中。
模块的热阻包括器件热阻、基板热阻和散热片热阻等，这些热阻的大小直接影响模块的散热性能。
2. 温度分布与控制在模块工作时，通过合理的散热设计和温度控制，可以保证模块的温度分布均匀，避免局部过热。
同时，通过监测模块的温度，可以实时调整散热风扇的转速或采取其他降温措施，以保证模块在安全温度范围内工作。
四、模块封装技术探讨1. 封装材料选择双面散热SiC MOSFET模块的封装材料应具备优良的导热性能、机械强度和电气绝缘性能。
导热双面胶的使用说明
导热双面胶的使用说明嘿，大家好！今天咱们来聊聊一种非常实用的东西——导热双面胶。
什么是导热双面胶呢？简单来说，就是一种能把热量传导得特别快的胶带，能让你的电子设备散热更有效。
是不是听起来挺酷的？想象一下，那个小小的胶带就能把热量从你的 CPU 传递到散热器上，真是太神奇了。
生活中，咱们常常会用到它，比如说在DIY项目、电脑组装，甚至是家电修理的时候。
用得好，它简直是个神器呢！在使用之前，咱们得先准备一下。
你得先确定要粘的地方干净没灰尘，要是有脏东西，粘上去的效果就差了。
想象一下，想把一个完美的蛋糕放进冰箱，却发现外面沾了一层沙子，那感觉就别提多糟心了。
所以，先清洁吧，用酒精棉球擦擦，干净利索的。
就是量尺寸了，别小看这一步，量准了才能少走弯路。
贴上去之后，剪裁一下，别留多余的部分，像个老妈子一样啰嗦，这可影响美观哦。
然后，咱们要把导热双面胶撕开。
小心点，别让它粘到你手上，真是个麻烦！有的人手一抖，胶带就黏在手上，结果把一堆细胞都给拔掉了，那画面，哎呀，真是不忍直视！撕好胶带，别急着就贴上去，先把保护膜撕掉，轻松一撕，准备大干一场！把胶带对准要粘的地方，尽量让它平整，不要皱了。
皱了可是会影响散热的哦，像是你冬天穿的毛衣，皱巴巴的，冷得一比。
粘好之后，咱们要轻轻按压一下，让胶带和表面充分接触。
就像是在搓揉面团，要是搓不匀，做出来的面包可就难以下咽。
这个步骤尤其重要，能让导热效果更佳，温度传导得更加迅速。
按压几秒，等它牢牢粘住，再把另一面撕开，准备贴上散热器。
再一次，确保位置正确，别再出现“我再试一次”的尴尬场面。
把散热器贴好，轻轻按压，感受一下这份“亲密接触”。
如果你用得当，导热双面胶能给你带来意想不到的效果。
设备温度明显下降，使用起来流畅得不得了，简直像是给它穿上了“冰凉”的外衣。
你会发现，原本熬夜工作的时候总是发热的电脑，变得温柔可人，像是你的老朋友一样。
可是，使用完毕之后，别忘了清理呀。
残留的胶水可不好处理，特别是像粘胶这种东西，真是个“麻烦精”。
热传导在高效散热模组设计中的应用
热传导在高效散热模组设计中的应用在现代科技快速发展的背景下，电子设备的性能越来越强大，但也带来了一个共同的问题——散热。
随着电子元件越来越小型化，其密度也越来越高，产生的热量也越来越大。
为了保证电子设备的正常运行和延长其使用寿命，高效散热模组的设计变得至关重要。
而热传导技术在高效散热模组设计中扮演着重要的角色。
热传导是指热量从高温区域传导到低温区域的过程。
在高效散热模组设计中，通过合理利用热传导技术，可以将电子设备产生的热量迅速传导到散热器或其他散热部件上，从而实现快速散热的目的。
首先，热传导材料的选择是高效散热模组设计中的关键。
常见的热传导材料包括导热胶、导热膜、导热硅胶等。
这些材料具有良好的导热性能，可以有效地将热量传导到散热部件上。
在选择热传导材料时，需要考虑其导热系数、耐高温性能以及与其他材料的粘附性等因素。
其次，热传导路径的设计也是高效散热模组设计中的重要环节。
热传导路径的设计需要考虑电子元件的布局、散热部件的位置以及热传导材料的使用等因素。
通过合理设计热传导路径，可以最大程度地提高热传导效率，从而实现高效散热的目的。
此外，热传导界面的优化也是高效散热模组设计中需要考虑的因素之一。
热传导界面是指热传导材料与电子元件或散热部件之间的接触面。
通过优化热传导界面的接触性能，可以减少热传导的阻力，提高热传导效率。
常见的优化方法包括表面处理、增加接触面积以及采用导热垫等。
此外，热传导技术的应用还可以延长电子设备的使用寿命。
过高的温度会对电子元件产生不利影响，降低其工作效率甚至损坏。
通过合理利用热传导技术，可以将热量迅速传导到散热部件上，降低电子元件的工作温度，从而延长其使用寿命。
总之，热传导在高效散热模组设计中扮演着重要的角色。
通过合理选择热传导材料、设计热传导路径、优化热传导界面等方法，可以实现高效散热，保证电子设备的正常运行和延长其使用寿命。
随着科技的不断进步，热传导技术的应用将会越来越广泛，为电子设备的发展带来更多的可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着电子数码产品的功能越来越强大，需要更加强大的IC,而IC散热问题也受到各大芯片方案公司和电子成品厂商的重视。
怎样把ic运行工作中产生的大量的热量传导出去，是一个不可忽视的问题！下面我们对这个问题来重点讨论一下。
比较传统的方法：
一、IC+散热膏+铝型材散热器（扣具固定或螺丝）
如图
优劣势分析
劣势：
1、一般的散热膏时间长容易固化，可能要定期换加散热膏。
2、操作不方便，加大了施工难度。
组装成本增高。
3、需要机械固定。
优势：
1、散热膏导热系数选择多样。
一般在（1.0-5.0w）
2、机械固定强度高。
二、IC+散热硅胶片/导热硅胶片+铝型材散热器（扣具固定或螺丝）
如图
优劣势分析
劣势：
1、需要机械固定。
2、一般厂家导热硅胶片的厚度在0.3MM以上，相对热阻比较大。
优势：
1、导热硅胶片稳定性好。
2、操作方便，可反复操作。
现在我们要介绍一种新的方法：
IC+导热双面胶贴（型号WY25）+散热器
这种方法得到了很多IC方案公司的认可。
如图
优势：
1、WY25导热双面胶贴是一种无基材型以陶瓷导热填料的亚克力胶系的导热材料。
具有良好的绝缘性能，高导热性，耐高温。
2、大家都知道亚克力胶系的胶带是市场上最高级别的胶带，其粘性最强，特别是回粘性好。
时间越长粘性越强。
完全可以替代机械固定。
3、操作方便，节省人工成本。
注：
WY25导热双面胶贴较市场上一般的导热双面胶的优势：
1、耐温性能要优于市场上一般的导热双面胶，wy25 可以长期耐温120度，市场上一般的导热双面胶不会超过70度。
2、耐压性能要优于市场上一般的导热双面胶，wy25的厚度是0.25，耐压高达5500伏特。
一般的导热双面胶同样的厚度耐压不会超过3000V.
3、粘性要优于市场上一般的导热双面胶。
4、使用寿命较一般的导热双面胶长，一般的在2年左右，wy25 在10年以上。
需要产品资料的朋友，可以找扣扣，二五三陆伍陆二五四陆。
可以免费提供样品测试。
祝好！。
