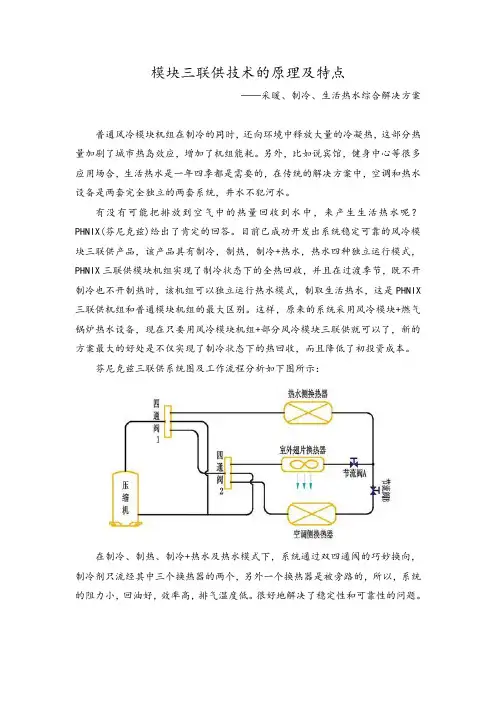

模块三联供技术的原理及特点
模块三联供技术的原理及特点
——采暖、制冷、生活热水综合解决方案
普通风冷模块机组在制冷的同时，还向环境中释放大量的冷凝热，这部分热量加剧了城市热岛效应，增加了机组能耗。
另外，比如说宾馆，健身中心等很多应用场合，生活热水是一年四季都是需要的，在传统的解决方案中，空调和热水设备是两套完全独立的两套系统，井水不犯河水。
有没有可能把排放到空气中的热量回收到水中，来产生生活热水呢？PHNIX(芬尼克兹)给出了肯定的回答。
目前已成功开发出系统稳定可靠的风冷模块三联供产品，该产品具有制冷，制热，制冷+热水，热水四种独立运行模式，PHNIX三联供模块机组实现了制冷状态下的全热回收，并且在过渡季节，既不开制冷也不开制热时，该机组可以独立运行热水模式，制取生活热水，这是PHNIX 三联供机组和普通模块机组的最大区别。
这样，原来的系统采用风冷模块+燃气锅炉热水设备，现在只要用风冷模块机组+部分风冷模块三联供就可以了，新的方案最大的好处是不仅实现了制冷状态下的热回收，而且降低了初投资成本。
芬尼克兹三联供系统图及工作流程分析如下图所示：
在制冷、制热、制冷+热水及热水模式下，系统通过双四通阀的巧妙换向，制冷剂只流经其中三个换热器的两个，另外一个换热器是被旁路的，所以，系统的阻力小，回油好，效率高，排气温度低。
很好地解决了稳定性和可靠性的问题。
芬尼克兹模块三联供——天王星系列采用专利三维热泵技术，满足采暖、制冷和生活热水三种需求，夏天热水完全免费。
其产品综合能效达到7.5，当属全热回收第一家。
所谓三维热泵技术，属于PHNIX专利技术，能量转移示意图如下图所示。
三维热泵能充分利用能量，让用户获得更高的经济效益！。
芬尼克兹(PHNIX)高温空气能热水器 三联供中央空调的保养与使用

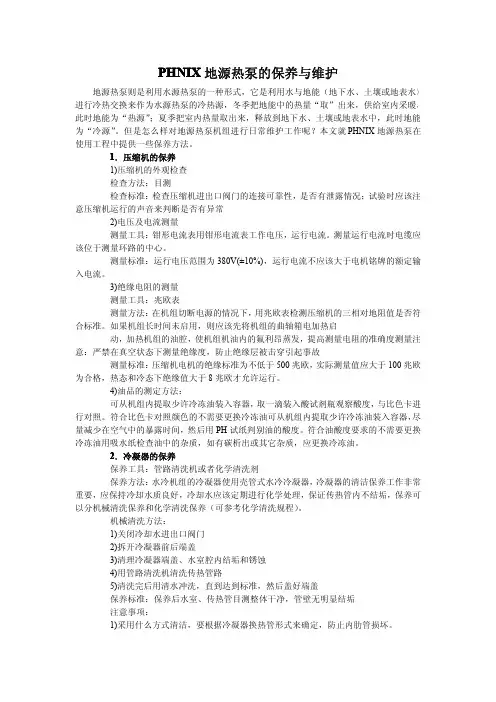

PHNIX地源热泵的保养与维护地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
但是怎么样对地源热泵机组进行日常维护工作呢？本文就PHNIX地源热泵在使用工程中提供一些保养方法。
1．压缩机的保养1)压缩机的外观检查检查方法：目测检查标准：检查压缩机进出口阀门的连接可靠性，是否有泄露情况；试验时应该注意压缩机运行的声音来判断是否有异常2)电压及电流测量测量工具：钳形电流表用钳形电流表工作电压，运行电流。
测量运行电流时电缆应该位于测量环路的中心。
测量标准：运行电压范围为380V(±10%)，运行电流不应该大于电机铭牌的额定输入电流。
3)绝缘电阻的测量测量工具：兆欧表测量方法：在机组切断电源的情况下，用兆欧表检测压缩机的三相对地阻值是否符合标准。
如果机组长时间未启用，则应该先将机组的曲轴箱电加热启动，加热机组的油腔，使机组机油内的氟利昂蒸发，提高测量电阻的准确度测量注意：严禁在真空状态下测量绝缘度，防止绝缘层被击穿引起事故测量标准：压缩机电机的绝缘标准为不低于500兆欧，实际测量值应大于100兆欧为合格，热态和冷态下绝缘值大于8兆欧才允许运行。
4)油品的测定方法：可从机组内提取少许冷冻油装入容器，取一滴装入酸试剂瓶观察酸度，与比色卡进行对照。
符合比色卡对照颜色的不需要更换冷冻油可从机组内提取少许冷冻油装入容器，尽量减少在空气中的暴露时间，然后用PH试纸判别油的酸度。
符合油酸度要求的不需要更换冷冻油用吸水纸检查油中的杂质，如有碳析出或其它杂质，应更换冷冻油。
2．冷凝器的保养保养工具：管路清洗机或者化学清洗剂保养方法：水冷机组的冷凝器使用壳管式水冷冷凝器，冷凝器的清洁保养工作非常重要，应保持冷却水质良好，冷却水应该定期进行化学处理，保证传热管内不结垢，保养可以分机械清洗保养和化学清洗保养（可参考化学清洗规程）。
论芬尼克兹地下环路式三联供机组的特点与应用
论PHNIX地下环路式三联供机组的特点与应用PHNIX集团熊杨一、引言针对目前空调系统的流行趋势，结合地源热泵系统在实际中的应用，详细阐述了PHNIX地下环路式三联供系统的性能特点、工作原理及运用（以别墅的运用为例）。
PHNIX地下环路式三联供机组是属于地源热泵机组系列，它包括了使用土壤、地下水和地表水作为热源和冷源的系统。
PHNIX地下环路式三联供机组利用土壤温度相对稳定的特点，依靠少量的电力驱动压缩机，通过深埋土壤的闭环管道系统进行热交换，夏天向地下释放热量，冬天从地下吸收热量，从而实现制冷、供热和供热水的要求，具有传统空调和热水系统无法比拟的节能、高效、环保等优点。
二、PHNIX地下环路式三联供机组的特点1．节能、高效性PHNIX地下环路式三联供机组在提供100个单位能量的时候，70%的能量来源于土壤，30%的能量来自电能，电能的消耗主要用于压缩机的做功和使空调系统运行，即将土壤中的热量＂搬运＂至室内。
它冬季运行时，COP约为4.2，即投入1KW电能，可得到4KW的热能，能源利用效率为电采暖方式的3-4倍；夏季运行时，COP可达5.3，即投入1KW电能，可得到5KW的冷量；并且热交换器不需要除霜，减少了结霜和除霜的用电能耗。
比常规空气源空调节能50%左右。
2．环保无污染供热时没有燃烧过程，避免了排烟污染，供冷时省了冷却塔，避免了噪音及霉菌污染。
3．属可再生能源利用技术PHNIX地下环路式三联供机组是利用了地球表面浅层地热资源（通常50--150米深）作为冷热源，进行能量转换的供暖空调系统。
地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。
它不受地域、资源等限制，真正是量大面广、无处不在。
4．舒适性因为PHNIX地下环路式三联供机组供冷暖时都是通过冷热水经风机盘管（或地埋管、墙埋管）交换完成的，所产生的冷气和暖气（或辐射热）比常规空调的要更柔和的多，不易感冒。
芬尼克兹空气源三联供与模块机的应用
空气源循环式三联供与模块机的应用0引言伴随着两会的召开，住房，医疗等一批密切关系到民生的问题提到了议事日程上，温总理在做政府工作报告时提到了2010年的国内生产总值增长8%的目标。
在2009全年国内生产总值335353亿元，按可比价格计算，同比2008年增长8.7%，增速比０７年回落0.9个百分点。
2008年金融危机已经度过，在如此经济形式转好的情况下，温总理再次提到2010年国内生产总值增长８％的目标，为何不是９％？或者比０９年高，不禁让人思考，政府的工作重心已经由原来的一味追求经济增长改为了在节能减排，倡导保护环境的前提下追求经济增长。
PHNIX集团公司在2009年基于这样的背景条件下研发出了空气源三联供，空气源三联供与模块机的联合使用，综合解决了会所，酒店等的空调、热水一体化要求。
关键词：空气源三联供、节能1工程概述广西南宁市一家多功能会所，总建筑面积约6800㎡，上下总共6层，第1层用于休闲购物，第2层洗浴健身，第3层按摩浴足美容，4层，5层，6层用于客房。
日用水量约60吨/天。
2 设计依据及范围①本工程依据客户提供的建筑图；②《采暖通风与空气调节设计规范》（GB50019-2003）；③《通风与空调工程施工质量验收规范》（GB50019-2003）；④《建筑给水排水设计规范》(GB50015-2003)；⑤《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；⑥《建筑给排水设计手册》；⑦PHNIX空气源三联供组，模块机组技术手册。
3 室内外设计计算参数3.1 室外设计计算参数（见表1）3.2 室内设计计算参数（见表2）4 空调系统设计方案本工程总冷负荷面积为4700㎡，冷热源采用PHNIX集团公司的9台模块PASRW250S-V和3台空气源三联供PASRW250S-HQX为该会所提供冷热源，单台模块和三联供的制冷量为65kW,制热量为70kW，在广西南宁地区5℃的寒冷冬季，34.2℃的炎热夏季完全满足该会所的冷热源要求。
芬尼克兹空气源循环式三联供
PHNIX空气源循环式三联供的应用人类自从进入到21世纪，科学技术迅猛发展，生活水平不断提高。
可是被人们遗忘的是，我们在享受科学带来的高品质生活的同时，也对我们赖以生存的地球带来了近乎毁灭性的灾难———环境危机。
伴随着环境危机的同时，能源危机也随之而来。
或许我们大家看过电影《后天》或者是《2012》，大家对里面惊心动魄的场面感到害怕，可是扪心自问，这难道不是我们人类自己栽下的后果吗？PHNIX集团时刻走在科技时代的最前沿，将最能满足人们基本生活的高效产品作为研发方向的重点，空气源循环式三联供就是基于这样的开发背景下完成的新产品，空气源循环式三联供是继PHNIX集团09年相继推出《北极星》系列和《小玲珑》系列主打产品之后的推出的又一重大的全能新产品。
1空气源循环式三联供的性能原理图1 空气源循环式三联供的系统原理图以上是空气源循环式三联供的系统原理图，区别与国内市场上的空气源热泵不同，PHNIX集团的空气源循环式三联供巧妙的将热水机组和空调机组合二为一，集功能性、实用性、节能性为一体，具备制冷、供暖、供热水三位一体的新型全能产品。
空气源循环式三联供充分利用了空气能和冷凝热，是一种高效、节能、全能、环保的新产品。
空气源循环式三联供具有四种工作模式，四种模式下制冷剂的流向是：①热水模式压缩机→四通阀1 →热水侧换热器→节流阀A→室外翅片换热器→四通阀2→压缩机②制冷模式压缩机→四通阀1→四通阀2→室外翅片换热器→节流阀→空调侧换热器→四通阀2→压缩机③制热模式压缩机→四通阀1→四通阀2→空调侧换热器→节流阀→室外翅片换热器→四通阀2→压缩机④制冷+热水模式压缩机→四通阀1→热水侧换热器→节流阀→空调侧换热器→四通阀2→压缩机2空气源循环式三联供的技术特点1） 能效比高区别与市场上的同类机部分热回收的功能，空气源循环式三联供运行于制冷加热水模式时，实现冷凝废热全部回收，使能量得到综合利用，节能效果最明显――综合能效比≥7.0。
空气能三联供方案
空气能三联供方案1. 引言空气能三联供是一种利用空气能热泵系统进行取暖、制冷和热水供应的方案。
该方案具有高效能、环保节能等优点，逐渐成为现代建筑的热工系统首选方案。
本文将探讨空气能三联供的原理、设计要点和应用案例。
2. 空气能热泵系统原理空气能热泵系统是利用空气热能进行暖、冷、热水供应的系统。
其工作原理基于热泵循环，包括蒸发器、压缩机、冷凝器和节流装置等组件。
工作过程中，空气中的热能被吸收转化为冷媒的蒸发潜热，通过压缩机的压缩工作蒸发潜热被提高，然后通过冷凝器释放出来，实现热量的传递。
3. 空气能三联供方案设计要点3.1 系统整体设计空气能三联供方案的整体设计需要考虑以下几个方面：•设备选择：选择适合空气能三联供的空气热泵系统设备，包括蒸发器、压缩机、冷凝器等组件。
•管道设计：合理设计冷热媒介流体的管道布局，保证流体的顺畅传输和系统的高效运行。
•控制系统设计：设计智能化控制系统，根据室内外温度和需求，调整热泵系统的工作状态，提高系统的能效。
3.2 空气能热水供应空气能热泵系统可以通过合理设计，实现热水的供应。
具体包括： - 室内热水供应：通过热水管路连接热泵系统和用户的热水设备，实现热水的供应，满足用户的日常生活需求。
- 室外热水供应：通过集中供热系统，将热泵系统的热水集中供应给多个用户，提高能源利用效率。
3.3 空气能采暖与制冷空气能热泵系统不仅可用于取暖，还可用于制冷。
具体包括： - 室内采暖：通过热泵系统将空气的热能转化为热水或热风，通过管路连接采暖设备，实现室内空间的供暖。
- 室内制冷：通过调整热泵系统的工作状态，使其在夏季将热能从室内转移至室外，实现室内空间的制冷。
4. 空气能三联供方案应用案例4.1 住宅小区在住宅小区中，空气能三联供方案可以实现多个住户的热水供应和采暖需求。
通过集中供热系统，将一个空气能热泵系统连接多个住户的热水设备和采暖设备，形成一个整体供热系统，提高能源利用效率。
空气能三联供方案
空气能三联供方案空气能三联供方案是一种以空气能为主要能源的供暖、供冷和供热水的系统。
通过充分利用空气的热能，实现能源的高效利用和环境保护。
本文将介绍空气能三联供方案的原理、优势和适用范围。
一、方案原理空气能三联供方案的核心原理是通过空气能热泵的热能转换，将空气中的热能抽取出来，供给供暖、供冷和供热水系统。
具体而言，空气能热泵通过压缩机和膨胀阀的作用，将低温的空气热能转移到高温区域，从而实现供暖、供冷和供热水的需求。
二、方案优势1. 高效节能：空气能热泵系统以空气为能源，不需要额外消耗燃料，具有高效的能源转换效率。
相比传统供暖系统，可以节约约30%以上的能源消耗。
2. 环保减排：空气能热泵系统的运行过程中不产生废气和噪音，对环境无污染，能够有效减少温室气体排放。
3. 安全可靠：空气能热泵系统采用的是封闭式循环系统，没有明火和易燃易爆物质的存在，具有较高的安全性。
4. 多功能性：空气能热泵系统可以实现供暖、供冷和供热水的一体化解决方案，满足不同季节和用户的多样化需求。
三、适用范围1. 住宅小区：空气能三联供方案适用于住宅小区的供暖、供冷和供热水需求。
可以通过集中供热系统，将热能平均分配到每个房间，提高整体供热效果。
2. 商业办公建筑：空气能三联供方案在商业办公建筑中也有广泛的应用。
可以通过空气能热泵系统，实现办公室的供暖、供冷和供热水需求，提供一个舒适的室内环境。
3. 酒店宾馆：对于酒店宾馆而言，空气能三联供方案可以有效降低运行成本，并且提供稳定、舒适的供热供冷服务。
4. 学校医院：学校医院等公共建筑也可以采用空气能三联供方案，实现对大面积建筑的供暖、供冷和供热水需求，提高能源利用效率。
综上所述，空气能三联供方案作为一种高效、环保、安全可靠的能源利用方案，具有广阔的应用前景。
在未来的建筑供暖、供冷和供热水领域，该方案将发挥着重要的作用，为人们提供更加舒适、便捷的生活环境。
中央空调、中央热水综合节能解决方案
PHNIX商用中央空调综合节能解决方案PHNIX(芬尼克兹)集团陈峰0引言日前，伴随着建筑的多用途化发展，对中央空调的功能要求也越来越广，从传统的空调制冷供暖到目前的热水一体化要求。
PHNIX空气源三联供模块就是基于这样的背景下开发出来的，三联供模块+普通模块的综合使用解决了建筑中的空调及泳池恒温要求。
1 三联供模块机的技术特点模块系列机组经过近些年的发展，结构技术方面不断Array优化。
PHNIX三联供模块机组同时具备制冷、供暖、供热水三种功能，在制冷+热水模式下，可实现冷凝废热的全部回收，节能效果明显，综合能效比高达7.5，配合模块机综合使用，适用于酒店、医院、大学、会所等既需要制冷、供暖又需要生活热水的场所，既节约初投资又降低运行费用。
三联供模块就是在原来模块机的基础上研发出来的，不仅延续了原来模块机的技术特点，更是在原来的基础上，开发出来了新的功能。
如图所示功能强大：空气源三联供模块机组在大型酒店会所中之所以具有绝对的优势主要得益于空气源三联供的显著特点，空气源三联供具有四种工作模式，即制冷、制热、热水、制冷+热水，一台机组完全可以解决各种场所的空调热水要求，其功能强大。
稳定可靠：全新的系统设计，克服了传统热回收系统回路长、回油困难的缺点，配合国际知名品牌压缩机及专利技术高效套管换热器，制冷、制热更加强劲，机组运行稳定可靠。
初投资低、节能：传统空气源热泵在满足建筑的空调要求时，往往不能满足热水的需求。
一般采用的方法就是热泵+热水机的综合解决方案，这样一来，就造成了投资大，安装复杂等问题。
由于三联供有四种工作模式，充分发挥了三联供的性能特点，解决酒店等场所的空调热水问题，初投资和运行费用可节省30%。
智能控制：采用新款触屏按键和中文点阵液晶控制器，运行模式全自动切换，使用更省心。
全热回收技术：在夏季制冷运行时，通过全热回收技术将原来排放至环境中的热量全部回收，用来加热生活热水，既缓解了热导效应又降低了热水的费用，达到节能降耗的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PHNIX涡旋式空气源模块三联供系统
——在广州某高级会所项目中的应用
PHNIX（芬尼克兹）集团廖汉光
一、项目概况
广州某高级休闲会所位于广州白云区，投资逾亿元人民币，地上五层，总建筑面积30000平方米，是目前广州最具规模的绿色、健康、环保、的保健休闲会馆，主要服务项目有桑拿洗浴、多功能水疗区、VIP房、酒店客房、美发区、美甲区、大型休息区、贵宾影院区、情侣影院、KTV房、棋牌房区、沐足区、酒店客房、休闲餐厅、西餐厅、健身区、游戏区、网吧、游戏区、阅读区、睡眠区、水果吧、美容SPA中心及中医保健理疗等。
二、设计依据
1、《采暖通风与空气调节设计规范》GB50019-2003
2、《建筑设计防火规范》GB50016-2006
3、《公共建筑节能设计标准》（GB50189-2005）
4、《公共建筑节能设计标准》广东省实施细则（DBJ15-51-2007)
5、《通风与空调工程施工质量验收规范》（GB50243-2002）
6、PHNIX设备资料
三、设计参数
1、室外设计参数：
夏季：
空气调节干球温度：34.2℃
通风干球温度：31.9℃
空气调节湿球温度：27.8℃
冬季季：
空气调节干球温度：5.3℃
通风干球温度：10.3℃
相对湿度：74%
2、室内设计参数
夏季：
温度：26±2℃
相对湿度：65±5%
冬季季：
温度：20±2℃
相对湿度：65±5%
四、设计方案
会所空调面积为19000㎡，按平均冷负荷指标为140W/㎡，总冷负荷为2660KW，平均热负荷指标为60W/㎡，总热负荷为1140KW；整个建筑的热水用量为100吨55℃生活热水，按机组工作10小时制取所需生活热水量，则机组的热回收量为407KW；SPA泡池恒温加热热量为390KW。
会所的使用情况：
1）夏季制冷，冬季供暖；
2）全年提供24小时生活热水
3）全年提供24小时SPA泡池恒温加热；
根据会所的使用情况，分为三种运行模式：
1）夏季设备进行制冷运行时，面为提供生活热水和SPA泡池的恒温加热所需热量；
2）过度季节（无需空调的季节），设备制取生活热水和提供SPA泡池的恒温加热所需热量；
3）冬季设备进行供暖、制取生活热水和提供SPA泡池的恒温加热所需热量。
五、设备选型
根据该项目的使用特点和使用情况，选用PHNIX模块系列涡旋式风冷系统，采用风冷热泵模块机组+风冷全热回收三联供机组。
选用风冷模块热泵机组16台，型号为PASRW500S-V，单台制冷量为130KW，单台制热量为138KW再加10台风冷全热回收三联供机组，型号为：PASRW250S-V-QX，单台制冷量为60KW，单台热回收量为80KW。
2 6台机组总制冷量为2680KW，大于2660KW设计负荷，满足冷负荷的需求；热泵机组的制热量为2208KW，大于1140KW设计负荷，满足冬季负荷的需求；总热回收量为800KW，大于797KW（的设计负荷，满足热水和SPA泡池恒温加热的需求。
六、PHNIX风冷全热回收三联供机组
PHNIX风冷全热回收三联供机组是针对总过的气候特点而设计，可满足酒店、医院、会所、工厂等场所的空调和热水需求。
1、功能强大
三联供机组拥有五种运行模式（制冷、制热、制热水、制冷+制热水和制热和制热水），能为各种建筑提供空调、采暖及生活热水，真正实现一套设备满足制冷、制热和热水的需求。
2、采用三维热泵专利技术
普通热泵只能使能量在两个物体中转移，而
三维热泵可以使能量自由地在三个物体中转移，
也可以两个物体作为热源端，使能源可以得到进
一步的综合应用。
PHNIX三联供机组正是应用三
维热泵技术，充分的利用能量，满足用户制冷、
采暖和热水的需求，让用户获得更高的经济效
益。
3、使用自主研发专利高效换热器
七、系统运行
1、水系统
1）制冷/采暖侧采用一级泵变流量系统，末端装有电动二通阀，制冷/采暖总供回水管之间设比例式压差旁通阀。
生活热水加热侧采用循环加热系统；SPA泡池恒温加热采用一级泵定流量系统。
2）冷冻水供回水温度7/12℃，采暖供回水温度45/40℃。
生活热水出水温度为55℃；SPA 泡池恒温加热供回水温度50/45℃。
3）制冷/采暖系统采用同程式，闭式，二管制。
冷冻水泵(采暖水泵)与热泵机组采用压入式、并联设置。
4）所有闭式系统采用自动补水排气定压装置，低位定压、补水并排气。
系统的高位设自动排气阀、低位设排污阀。
2、风系统
本项目所有功能房间均采用风机盘管+新风系统。
3、自控系统
本系统采用PLC集中控制系统，设定有夏季、过度季和冬季三种运行模式，并根据项目的使用情况和要求，把热泵主机分成6组，三联供机组分成2组，每组5台机组，模块机组分成4组，每组4台机组。
夏季：在该运行模式下，系统优先开启三联供机组，只有当冷量不足时，才开启模块机组，尽可能的回收热量，用以制取生活热水和加热SPA泡池，最大限度的减少运行费用。
过度季：在该运行模式下，既不需要进行制冷运行，又不需要进行制热运行，只需运行三联供机组的制热水功能，为该项目提供生活热水和SPA泡池恒温加热。
冬季：在该运行模式下，系统优先开启模块机组，而三联供机组只提供用以制取生活热水和加热SPA泡池的热量。
4、系统图
八、经济分析对比
1、对比依据：
1）制冷季节200天，每天开机12小时；
2）采暖季节60天，每天开机12小时；
3）全年提供生活热水，每天热水量为100吨，全年提供SPA泡池恒温加热；4）电费为1元/kwh，油费为9元/kg(热值10240kcal/kg)
5)使用系数为0.53.
2、运行费用对比
方案一：普通风冷模块热泵机组+风冷三联供全热回收热泵机组
方案二：普通风冷模块热泵机组+燃油锅炉
3、小结
方案一的全年总运行费用为：162.54万元
方案二的全年总运行费用为：397.57万元
由此可见，方案一的运行费用仅为方案二的40%左右。
九、工程图片
十、总结
PHNIX（芬尼克兹）集团——全身心致力于新能源技术，以节能、环保事业为企业的发展方向；是专注热泵产品研发、生产及提供综合节能解决方案的国际化企业，其核心理念是致力于人类的可持续发展，为子孙后代留下蓝天白云。
PHNIX三联供机组又一次进驻高级综合会所项目，彰显PHNIX在三联供技术在行业的领导地位。
PHNIX过硬的产品品质、
专业的品牌形象、完善的能源综合决绝方案和完善的售后服务，获得了客户的一致认同。
