硼泥的应用
硼泥的性质及综合利用
硼泥的性质及综合利用单松高 阎加强 陈 文 伍卫琼 (武汉工业大学材料学院)摘 要 简要介绍了硼泥的产生、组成及性质,重点讨论了硼泥在建材、化工、冶金等领域的再生利用,以期加速推广硼泥的综合利用,减少污染,保护环境。
关键词 硼泥 综合利用 性质1 前 言硼泥是工业上利用硼镁(铁)矿生产硼砂后排出的废渣,每生产一吨硼砂约排出4～5吨硼泥。
目前我国硼砂生产厂较多,每年有大量硼泥排出并堆积野外,侵占土地,污染环境。
因此,分析研究硼泥的性质,开发应用这种二次资源,对提高经济效益,减少环境污染,促进资源再生都有重要意义。
2 硼泥的产生、组成与性质硼泥的组成与生产硼砂的原料及其工艺密切相关。
生产硼砂的主要原料是硼镁矿(2M g O・B2O3・H2O),硼镁矿中伴有部分蛇纹石、磁铁矿及少量白云石、真绿泥石、滑石及云母等杂质。
利用硼镁矿生产硼砂的方法主要有加压碱解法和碳碱法两种,加压碱解法的原理可表示为:2M gO・B2O3+2NaOH+H2O2NaBO2+2Mg(OH)2(1) 4NaBO2+CO2Na2B4O7+Na2CO3(2)碳碱法生产硼砂的原理为: 2(2Mg O・B2O3)+Na2CO3+2CO2+ x H2O Na2B4O7+4M g O・3CO2・x H2O(3)硼泥的主要化学组成为M gO和SiO2,并含有一定量的Fe2O3、B2O3和少量CaO、Al2O3等,表1列出了国内部分厂家硼泥的化学成分。
表1 国内部分厂家硼泥的化学成分厂 名SiO2M gO TFe B2O3Al2O3CaO R2O IL T otal 鞍山化工建材厂32.2043.43 4.900.74 2.56 2.090.6514.07100.64凤城二台子硼矿32.6323.94 2.38 5.64 2.56 5.86///四宝山硼砂厂20.8331.3214.59 3.15 1.02 2.56///辽阳冶建化工厂32.6828.2314.21 2.53 1.19 2.110.68512.7594.385沈阳农药厂22.6034.517.75 4.580.099 2.310.048//开原化工厂25.6137.03 5.98 4.400.065 3.080.35//牡丹江化工二厂23.1628.5613.18 3.90 4.98 3.65/13.9391.36牡丹江化工二厂23.4436.74 6.89 6.10 1.34 2.41/15.8892.80 通过X射线衍射(XRD)分析、能谱分析(EDS)及扫描电镜(SEM)观察发现,硼泥的主要矿物组成为含铁的镁橄榄石〔2(M g、Fe) O、SiO2〕、蛇纹石、菱镁石、石英、斜长石、钾37山东建材 1998年第2期长石、磁铁矿以及一些非晶质颗粒。
硼泥综合利用的研究进展
硼泥综合利用的研究进展[摘要]硼泥是硼化物生产企业提取硼砂等硼产品后排放的固体废渣。
由于硼泥具有较强的碱性，已经造成硼化物生产区的严重污染。
硼泥的综合利用既可解决环境污染问题，又可以有效利用资源。
系统地介绍了目前常用的硼泥综合利用方法，各自的特点及使用效果等方面的研究进展。
[关键词]硼泥利用研究进展硼泥是以硼矿石为原料，生产硼砂以及硼酸等硼化工产品剩余的固体废弃物。
硼泥中含有氧化镁、氧化钙、氧化钠等碱性物质，未经过任何环保技术处理，且又是露天排放，因此已造成硼化物生产区的严重环境污染。
生产1吨硼砂约产生硼泥4吨，随着对硼砂需求的不断扩大，硼泥这种固体废渣的排放量也急剧增大。
硼泥中含有MgO30%～37%、B2O318%～35%，是一种具有开发利用价值的资源。
所以无论从环境保护还是资源利用的角度看，对硼泥进行有效的综合利用研究都是非常必要和迫切的。
一、硼泥的综合利用途径目前对于硼泥的综合利用研究包括：生产镁制品；制备耐火材料；用于生产建材；制备絮凝剂处理废水以及微晶玻璃的制作等。
（一）镁制品的提取硼泥中氧化镁含量与菱镁矿中的氧化镁含量差不多，可替代天然菱镁矿石，用来生产镁制品。
轻质碳酸镁、氧化镁的国内外需求均非常巨大，并且通过硼泥提取镁制品成本比用菱镁矿石撮镁制品每吨成本低30至50元，所以利用硼泥开发碳酸镁、氧化镁非常具有发展潜力。
中科院长春应用化学研究所开发出“利用硼泥生产高纯氧化镁系列产品”技术，其初级产品碳酸镁、中间产品氧化镁可根据国内外市场需求加工成轻质氧化镁产高纯镁砂，最终产品为大尺寸氧化镁结晶，产生科技含量高，附加值高，填补了国内外空白。
氧化镁单晶具有优良的物理化学性能，是一种先进功能材料。
从硼泥中获取高纯氧化镁粉，然后采用弧熔法，生长出了大尺寸的氧化镁单晶。
另外硼泥中镁含量较高，可电解制备金属镁，用化学方法制取氯化镁、七水硫酸镁等化合物。
从硼泥中浸取出硫酸镁后，加入碳酸钠，可制取碳酸镁，最后烧制成轻质氧化镁。
硼泥的环境问题及资源化利用
，常选用酸性气
O3，研究发
饱和溶液
2
浸出硼元素的主要化学反应如式（5）所示。
以上提取有效成分制备化工成品的方法，总体成本较高，反应中使用大量酸会产生次生的环境威胁和能量消耗。
因而，此领域仍然有很大的发展空间，
有
，可用于制备砖、陶粒、玻璃和保温泡沫
水、
亦可对浴池下水等生活废水进行处理
凝剂，采用硼泥
学需氧量（COD）去除率达到
阻值为
印染废水，COD
76.7%，浊度去除率为
废水处理效果较理想
料制备类水滑石，用于
的去除效果。
2.2.4 高分子复合材料
利用的一个较好的途径。
用作填充剂。
硼泥含有大量氧化镁，还可以通过改性
硼泥、铝灰制备的环保阻燃剂
沈阳化工大学学报，
Yin Y X，Zhang Y H，Zhen Z C，et al.Thermal degradation and flame retarding characteristics of polypropylene composites incorporated with boron mud[J].Composites Science and Technology，2013，
添加硼泥对球团
12（1）。
利用硼泥生产陶粒的实践
出
窑 冷 却 筛 袋
燮 卜． 混 拌 造 烧 选 型 ＿ 合 ＿ ＿ 装
物
厂 — —］ ．
１２ ． 硼 泥 陶 粒 配 料 加 工
化
图 １硼泥陶粒 工艺流程 图
２２ 硼 泥 陶粒 的 制 备 －
制作 冶金用掺合料 的硼 泥陶粒的方法为 ： 占总量 ６ ％ 一 取 ０ ８ ％的硼 泥 ，０ ０ １ ％ １ ％的助燃 剂 ， ％ ２ ５ ５ ５％的粘结剂 ， 三 将 者筛选拌 合 ， 加适 量水 、 机械制球 ， 或制成 异形块 ， 然后进行 焙
中图分类号 ： Ｕ５ ２０ 文献标识 码： 文章编号 ：０ １ ６ ４ （０ ２ ０ — ０ ２ ０ Ｔ ２ ．９ Ａ １０ — ９ ５２ １ ）２ ０６ — ２ ’
Ｕｓ ｆｂｏ ｉ ｕ ｉ ｅ ａ ｉｉｅ ｅｏ ｒｃｍ ｄ ｎ ｃ ｒ ｍ ｓｔ
Ｈ ｕ ｎ － ｕ Ｚ ｕ Ｄａ ａ ｇ Ｌｉ ｈ ａ ｈｏ —ｗｅ ｉ
均 匀传送人 窑中。第三步 ， 料球入 窑干燥 、 结 、 化 ， 烧 膨 回转窑
６ ２
ｌＩ ｒ ｅ Ｏ ｌ ｉ 一 ｌ Ｃｒ ，ｌ ｃ ｌ ｂ ．ｎ
２ ｌ。 Ｏ２
昂
总长度为 ３ 分为三个 区域 ， ０ｍ， 即干燥 区 、 烧结 区和膨化 区。 回 烧 ， 时 膨 化 区 的 温 度 能 达 到 １ ５ ℃ １ ０ 此 ０ ２ ０℃， ５ 并产生非
５ｔ 硼泥－ － 宁省是我国硼泥的主要产地 ， 。辽 也是硼砂的主要生 产省份 ， 硼矿 资 源储 备 为 ２ ９ ６７万 ｔ 占全 国储 量 的 ６ ％ ， ， ４ 关 于 硼 泥 国 内在 各 方 面 已有 大量 的研究 和应用 。我们 所做是 将硼 泥作 为主要 掺 和料烧制 陶粒 ， 应用 于工程 中的各 个领 并
环评工程师：硼泥在冶金方面的利用简述
硼泥的利⽤⼀直都是硼矿企业的⽼⼤难问题，硼泥在冶⾦⽅⾯的利⽤有三点。
1.硼泥在有⾊⾦属冶炼中的应⽤
辽宁省环境保护科学研究所和东北⼤学安全环保科研所，有⾊系，对硼泥在有⾊⾦属冶炼中的应⽤进⾏了有益的研究，并取得研究成果。
利⽤硼泥作造渣剂回收铜灰中的铜，提⾼了铜的回收率，提⾼了产品产量和质量，同时利⽤硼泥能降低熔点，从⽽降低能耗。
利⽤硼泥作造渣剂还能提⾼炉体寿命。
原来⽤黏⼟做造渣剂，⽤硼泥代替黏⼟可保护⼟地资源。
把环评⼯程师站点加⼊收藏夹
辽阳铁合⾦⼚较早就将硼泥作熔剂⽤于铁合⾦冶炼，试验研究取得很好效果.并应⽤于⽣产实践。
2.⽤硼泥作铁⽔的脱磷脱硫剂
将硼泥⽤于铁⽔作预处理，硼泥中B203能降低渣的熔点和渣的黏度，提⾼税磷、脱硫的能⼒，脱磷、脱硫率可分别达到58%和86%。
硼泥既是脱磷、脱硫剂⼜是助熔剂，还可保护碱性炉衬。
⽤硼泥可同时脱磷脱硫，并带来可观的经济效益。
3.⽤硼泥作铁精粉烧结黏合剂
利⽤硼泥作铁精粉烧结球团助剂能提⾼⽣产效率，增加球团强度，降低⾃然粉化，降低烧结温度，减少能耗，是硼泥综合利⽤的重要途径，可⼤量消耗硼泥。
利⽤添加硼泥的烧结球团能提⾼⽣铁的⼀级品率。
利用硼泥生产人造轻骨料陶粒
序 渐进 的过程 进行 ， 不 能一 刀切 ， 也 不 能 急于 求 成 ，
用． 建 议 对 国家标 准 Ｇ Ｂ ２ ９ ６ ２ ０ — ２ ０ １ ３ （ 砖 瓦工 业 大气 污染物排 放标 准》 制 定实施 细则 或进行 修订 ， 应该按
更 不能 没有根 据 、 不切 合实 际地 拔高标 准 。
年． 北 京 化 工 学 院 叶合 德 发 明 了硼 泥填 充 塑 料 ， 专 了硼 泥镁橄 石耐 火材 料
利号 Ｃ Ｎ ８ ５ １ ０ ０ ９ ８ １ Ａ 用 硼 泥填 充 聚 氯 乙稀 塑 料 制 硼 泥 用 于建 筑 业 ． 以时间为序 ． 分 别 有 北 京 第 徐 建 勋 的“ 以硼 泥 为 主 的 成楼梯扶手 、 板材 、 管材及其他 异形材料 ， 以后 陆 五 建 筑 工程 公 司王 华 秀 、
。
新 型墙 材
Ｎｅ ｗ Ｗａ ｌ Ｉ Ｍａ ｔ ｅ ｒ ｉ ａ ｌ ｓ

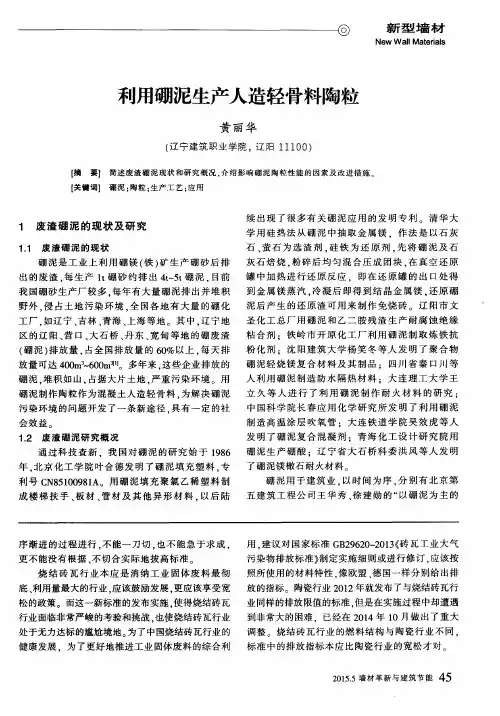

利用硼泥生产人造轻骨料陶粒
黄 丽华
（ 辽 宁建 筑 职业 学院 ， 辽阳 １ １ １ ０ ０ ）
【 摘 要】 简述废渣硼泥现状和研究 概况 ， 介绍影响硼泥陶粒性能 的因素及改进措施。
【 关键词】 硼泥 ； 陶粒 ； 生产工艺 ； 应用
硼 泥 制作 陶粒 作 为混凝 土人 造 轻骨 料 。 为解 决 硼 泥 立 久 等人 进 行 了利 用 硼 泥 制 作 耐 火 材 料 的 研 究 ：
发 明 了硼 泥 复合 混 凝 剂 ：青 海化 工 设 计 研 究 院用
通 过科 技 查 新 ．我 国对 硼泥 的研 究 始 于 １ ９ ８ ６ 硼 泥 生 产 硼酸 ：辽 宁 省 大石 桥科 委 洪 风 等 人 发 明
１ 废 渣 硼 泥 的 现 状 及 研 究
硼砂在混凝土中的作用
硼砂在混凝土中的作用
硼砂（也称硼镁酸钠）是一种混凝土添加剂，它在混凝土中的作用如下：
1. 控制混凝土凝结时间：硼砂可以延缓混凝土的凝结时间，使得混凝土在施工过程中具有较长的流动性和可塑性，使施工更加灵活方便。
2. 促进混凝土强度发展：硼砂可以促进混凝土的水化反应，加速水泥的硬化过程，从而提高混凝土的强度发展，使混凝土更加坚固耐久。
3. 抑制混凝土收缩裂缝的产生：硼砂在混凝土中能够吸收水分并稳定水结构，从而减缓混凝土收缩过程，有效减少因混凝土收缩引起的裂缝产生。
4. 提高混凝土的耐久性：硼砂能与混凝土中的自由钙、自由碱等物质发生反应，生成稳定的水合硼酸盐，从而提高混凝土的耐久性，抵抗潮湿、冻融、酸碱等有害环境的侵蚀。
总之，硼砂在混凝土中的应用能够改善混凝土的施工性能和强度发展，减少收缩裂缝的产生，并提高混凝土的耐久性。
硼泥的主要成分
硼泥的主要成分
硼泥是一种以天然硼酸盐矿物为主要成分的粉状物质，通常在热水中溶解并形成一种粘稠的液体。
它是一种多功能的材料，用于制作陶瓷、玻璃、水晶等工业领域的产品。
硼泥的主要成分是硼酸和硼酸盐，其中硼酸的化学式为H3BO3，它是一个无色晶体，具有防腐、抗菌、防火等多种特性。
硼酸盐是指硼酸和碱金属或碱土金属的盐类，如硼酸钠、硼酸钾、硼酸铝等。
硼泥的制备方法通常是将硼酸或硼酸盐与水混合，加热至溶解后冷却，形成硼泥的粘稠液体。
此外，硼泥还可以通过将硼矿石研磨成细粉后加水搅拌制得。
硼泥的主要应用领域包括陶瓷、玻璃、水晶等工业领域，以及建筑材料、化妆品、医药等领域。
由于硼泥具有防腐、防火、抗菌等特性，因此在防火材料、防腐剂、医药防腐剂等方面也有广泛的应用。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硼泥在高分子材料中的应用李宗霖，邵慧美，李东翰，赵立群（沈阳化工大学材料学院，沈阳 110142）摘要：本文主要对硼泥作为填充材料在防水卷材中的应用作了实验探索。
将硼泥作为填充材料填入到三元乙丙橡胶中，制得可用于防水卷材的三元乙丙橡胶复合材料。
对其进行一系列性能测试和形态结构表征。
实验结果表明，硼泥可以作为三元乙丙橡胶的填充剂使用。
当三元乙丙橡胶为100份，石蜡油为10份，硼泥为20份时，制品的综合性能较好，可达到防水卷材使用的国家标准。
关键词：防水卷材；硼泥；填充材料；三元乙丙橡胶；力学性能；形态结构硼泥为无机盐生产工业中生产硼酸、硼砂的废弃物，含有氧化镁、氧化钙、氧化钠等强碱性物质，不仅会对土地，大气造成环境污染，而且占用农用耕地面积。
辽宁地区的辽阳、营口、大石桥、丹东、宽甸等地的硼废渣（硼泥）排放量占全国60%以上，每天排放近400 m3，已成为较大的污染源。
[1]截止到2006年仅辽宁省内的硼泥就已达1700万t，并正以每年130万t的速度增加，[2]为此开发硼泥应用领域，提高其利用价值具有重要意义。
1. 国内外硼泥研究与应用现状近几十年，国内外特别是国内对硼泥综合利用的研究取得了大量科研成果。
主要集中在建筑、冶金、废水处理、镁元素的提取及农业化肥等几个方面。
但硼泥在高分子材料中的应用相对较少，目前仅作为橡胶塑料等高分子材料的填充材料。
1.1 硼泥在高分子材料领域的应用1.1.1 硼泥作为橡胶填充剂硼泥可作为橡胶填充料，其含有的微量重金属离子填充在合成材料中有利于紫外线吸收，起到一定的耐老化作用。
[3]用硼泥填充的橡胶不仅具有一定的补强作用，性能优于轻质碳酸钙等，而且保持了较好的物理机械性能。
1.1.2 硼泥填充PVC塑材吴秀琴等人[4]以PVC树脂为主要原料、硼泥为填充剂，通过高速搅拌、二辊开炼、压延成型制成，以硼泥填充的PVC防水卷材具有质量轻、韧性好、施工简便、防水可靠、使用寿命长等优点。
1.2 硼泥在非高分子材料领域的应用1.2.1 硼泥在建筑方面的综合利用土耳其拥有世界上约53%的硼矿，每年约产生55万吨硼废料。
Recep Boncukcuoglu等人[5]将硼泥作为填料加入普通水泥中，用其制成混凝土，并对混凝土的各项性能进行了测试。
结果表明硼泥加入其中之后，使混凝土的抗压强度和拉伸强度等机械性能得到改善。
聂立武等人[6]用工业废渣硼泥生产的硼泥陶粒作为粗骨料，河砂、锰渣为细骨料，掺入一定量的水泥、粉煤灰、聚丙烯腈纤维，所研制的硼泥陶粒纤维混凝土外墙板的传热系数较低，耐水性好。
黄丽华等人[7]采用硼泥陶粒轻骨料作为填充料，低温热水地板辐射供热系统可减轻楼盖的自重，对抗震有利，并可减少地面裂缝的产生，其热稳定性及隔声效果较好。
1.2.2 硼泥在冶金方面的综合利用硼泥中含有较高的MgO和SiO2，并有改善炉渣流动性和加速还原反应进行的Na2O和B2O3及稀土氧化物等，从其组成上分析，硼泥可以作为生产锰硅合金的熔剂。
莫叔迟等人[8]用硼泥作熔剂用于冶炼合金，与白云石作熔剂比较，锰的回收率与硅利用率先住提高，而电耗大幅下降。
可见，硼泥应用于锰硅合金冶炼能改善技术经济指标，降低生产成本，增加经济效益。
1.2.3 硼泥在处理废水方面的利用含油废水来源广，危害大，破坏生态环境。
目前处理含油废水的方法有生化法、活性炭吸附法等，但都存在占地大，工艺复杂，成本高的缺点。
利用硼泥表面是多孔穴的假山石结构，将硼泥和硫酸铝、聚合铝、硫酸铁组合使用，并加入适量盐酸，处理含乳化油废水。
通过盐析破乳作用，加快硼泥的沉降速度，提高除油率。
而且，再生硼泥除油效果同活化硼泥相同，除油率可达98%。
[9-12]1.2.4 回收硼泥制备氢氧化镁的研究对硼泥成分分析表明，硼泥中镁元素的含量在30%~37%。
[13]为了回收硼泥中的有价元素镁, 周镝等人[14]采用高温下煅烧硼泥与浓硫酸混合物的方法制备氢氧化镁。
为氢氧化镁的生产开辟了一条新途径。
通过研究煅烧温度、煅烧时间及液固比对镁回收率的影响，确定实验最佳配比，镁的回收率达到91.17%。
1.2.5 硼泥在道路基层中的应用利用水泥、粉煤灰和石灰等材料对硼泥进行固化，可形成硼泥固化土。
固化后的硼泥强度水稳性满足道路基层的要求。
用固化硼泥作道路基层，道路使用情况良好，完全满足设计要求。
[15]1.2.6 硼泥在农业领域的应用张俊涛等人[16]采用连续浸提、盆栽试验的方法, 研究促释型硼泥的养分释放特点及其肥效。
促释型硼泥的水溶性镁释放量有所提高; 烟草盆栽试验结果表明,促释型硼泥处理烟草的叶绿素含量、光合速率、生物量和镁肥利用率均更优。
2. 硼泥填充三元乙丙橡胶制品的研制三元乙丙橡胶防水卷材弹性好、拉伸性能优异、抵抗应力变形和基层开裂的能力强，具有高断裂强度、撕裂强度和抗刺穿强度；通过热焊接能形成强于卷材的接缝；卷材不含氯，具有高的反射率。
因而有利于降低建筑物能耗，环境保护和施工安全。
将硼泥填入到三元乙丙橡胶中制得防水卷材，不仅可降低制品开发成本，而且对硼泥的综合利用开辟了新的途径。
三元乙丙橡胶防水材料的耐用年限据测算可达54年。
2.1 实验原料与配方表2-1 实验配料原料名称份数生产厂家试剂级别三元乙丙橡胶100 高材实验室提供工业级硬脂酸 1 天津市博迪化工有限公司分析纯促进剂CZ 2 市售分析纯硫磺 1 沈阳第三橡胶厂提供分析纯炭黑220 70 沈阳第三橡胶厂提供分析纯硼泥0,10.20,30 辽宁丹东硼砂厂提供工业级古马隆 5 实验室提供分析纯促进剂BZ 0.8 市售分析纯石蜡油10 实验室提供分析纯促进剂TMTD 0.4 实验室提供分析纯2.2 样品制备（1）实验工艺流程图（2）实验处理碱性硼泥过筛后，烘箱中80℃，干燥24h。
生胶要在60-70℃烘房内烘软后，再切胶、破胶成小块。
硬脂酸、古马隆要粉碎，使混炼时能更好的分散于基体中。
促进剂、防老剂、硫化剂等使用前要进行干燥，以免其结块，混炼时不能分散均匀，硫化时产生气泡，从而影响产品质量。
（3）实验条件在双辊开炼机上制备混炼胶, 滚筒滚速比为1∶1.15。
在10MP平板硫化机上硫化，条件为150℃×正硫化时间(t90)。
将橡胶样品放在老化箱中，在100℃,条件下放置168h。
然后再将试样在实验室温度下停放4小时后进行拉伸性能试验2.2 力学性能及形态表征2.2.1 力学性能表征待样品制备完成，实验室将按照表2-2力学测试标准对其进行一系列性能测试。
表2-2 力学性能测试标准及仪器名称标准仪器拉伸性能测试国家标准GB528-82《硫化橡胶拉伸性能的测定》微机控制电子万能试验机RG1-30A老化性能测试国家标准GB/T3512-2001《硫化橡胶或热塑性橡胶、热空气加速老化和耐热试验》老化箱LH-401BS磨耗性能测试国家标准GB1689-82《硫化橡胶耐磨耗性能测定》阿克隆磨耗试验机GT-7012-A硬度性能测试国家标准GB9865《硫化橡胶样品和试样制备》邵尔硬度计XHS回弹性能测试国家标准GB/T1681—91《硫化橡胶回弹性的测定》摆锤冲击弹性试验机2.2.2 形态表征将硫化胶样品在液氮中淬断后，用扫描电镜（JSM-6360LV，日本）对断面进行形貌观察。
3. 结果与讨论3.2 硼泥填充量对橡胶制品拉伸性能的影响在硼泥填充量为0,10，20,30份时，对三元乙丙橡胶硫化胶进行了拉伸性能测试，见图3-1。
抗拉强度/M P a断裂伸长率/%硼泥填充份数图3-1 硼泥填充量对三元乙丙橡胶的拉伸性能的影响 从图中可以看出，随着硼泥填充份数的增加，橡胶制品的拉伸性能呈下降趋势。
分析认为：硼泥作为无机粒子，即使在橡胶中有一定的补强作用，但是随着硼泥填充量的增加，其在橡胶相中的分散性、相容性变差，在拉伸时会出现硼泥与三元乙丙橡胶硫化胶脱黏，产生空洞缺陷，进而产生应力集中，使橡胶制品的拉伸强度降低。
因此，加入适量的硼泥对三元乙丙橡胶硫化胶有补强作用。
在此实验范围为内，填充量为20份时，橡胶制品的拉伸性能最佳。
3.2 硼泥填充量对橡胶制品磨耗性能的影响在硼泥填充量为0,10，20,30份时，对三元乙丙橡胶硫化胶进行了磨耗性能测试，见表3-1。
表3-1 硼泥填充量对EPDM 橡胶磨耗性能影响硼泥（份）磨耗前重量/g 磨耗后重量/g 磨耗质量/g 0 48.508 47.666 0.330 10 46.094 45.725 0.369 20 47.603 47.068 0.535 3049.80649.0190.787从表中可以看出，随着硼泥填充份数的增加，磨耗质量也不断增加。
出现这种现象的原因可能是硼泥中的无机粒子在橡胶中的分散相容性越来越低。
且硼泥为单纯的物理填充，没有发生化学反应。
因此，硼泥作为无机粒子容易被机械剥离，所以导致磨耗质量的增加，磨耗性能的下降。
3.3 硼泥填充量对橡胶制品硬度性能的影响在硼泥填充量为0,10，20,30份时，对三元乙丙橡胶硫化胶进行了绍尔硬度测试，见表3-2。
表3-2 硼泥填充量对三元乙丙橡胶硫化胶的硬度的影响硼泥（份）0 10 20 30邵尔硬度66 68 64 64 从表中可以看出，随着硼泥填充份数的增加，三元乙丙橡胶硫化胶的硬度变化不明显，这说明硼泥填充量对三元乙丙橡胶硫化胶的硬度影响不大。
3.4 硼泥填充量对橡胶制品回弹性能的影响在硼泥填充量为0,10，20,30份时，对三元乙丙橡胶硫化胶进行了回弹性能测试，见表3-3.表3-3 硼泥填充量对三元乙丙橡胶硫化胶的回弹性的影响硼泥（份）0 10 20 30回弹性32 29 28 24 从表中可以看出，随着硼泥填充份数的增加，回弹性能呈下降的趋势。
出现这种现象的原因可能是随着硼泥填充份数的增加，其在橡胶中的分散和相容性变差，使得回弹性下降。
3.5 硼泥填充量对橡胶制品老化性能的影响在硼泥填充量为0,10,20,30份时，对三元乙丙橡胶硫化胶进行了老化测试，见表3-4.表3-4 老化后EPDM硫化胶的力学性能变化表硼泥（份）抗拉强度变化（Mpa）断裂伸长率变化（%）抗拉强度保持率（%）断裂伸长率保持率（%）0 -1.815 -141.76 90.15 71.6610 -1.29 -250.51 92.86 53.2620 -0.03 -249.12 99.81 55.3630 -1.37 -241.03 90.76 51.94从表中可以看出，当硼泥的填充份数为0份时，抗拉强度保持率为90.15%，而断裂伸长率保持率为71.66%。
当填充硼泥之后，制品的抗拉强度保持率较高，而断裂伸长率保持率较低。
分析认为：随着硼泥的加入，制品的老化性能降低。
可以通过加入适量的防老剂来提高制品的耐老化性能。
