变压器现场检测方法
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试标准及现场测量方法一、引言变压器作为电力系统中重要的设备之一，其绝缘电阻的测试是保障电力系统安全稳定运行的关键环节。
本文将介绍变压器绝缘电阻测试的标准及现场测量方法，以期为现场检测提供参考。
二、变压器绝缘电阻的测试标准1.测试标准概述根据我国电力行业标准，《电力设备绝缘电阻测量规程》对变压器绝缘电阻的测试方法、测试周期、测试标准值等进行了明确规定。
2.测试标准的具体要求（1）测试方法：采用直流电阻法进行测量，测量电压为2500V。
（2）测试周期：新投运的变压器应在投运后1周内进行测试；运行中的变压器应每6个月进行一次测试。
（3）测试标准值：对于新投运的变压器，绝缘电阻值应不低于1000MΩ；对于运行中的变压器，绝缘电阻值应不低于500MΩ。
3.测试标准的应用范围变压器绝缘电阻测试标准适用于各类电压等级的变压器，包括油浸式、干式、组合式等不同类型。
三、现场测量方法1.测量方法的概述现场测量方法主要包括以下几个方面：合理选用电压等级的测试设备、正确连接测量线路、控制测量环境温度和湿度等。
2.测量设备的选用根据被测变压器的电压等级，选择合适电压等级的绝缘电阻测试仪。
同时，确保测试设备的精度和可靠性。
3.测量步骤与注意事项（1）测量前，清理被测部位的油污、灰尘等，确保测量准确性。
（2）测量时，将绝缘电阻测试仪的高压端接至变压器绝缘子，低压端接至地面。
（3）测量过程中，注意观察测试仪的显示数据，确保测量过程的稳定性。
四、测量结果的分析与判断1.正常数据的范围根据测试标准，新投运的变压器绝缘电阻值应不低于1000MΩ，运行中的变压器绝缘电阻值应不低于500MΩ。
2.异常情况的判断若测量结果低于上述标准，可判断为绝缘电阻偏低，可能存在绝缘损伤、受潮等隐患。
3.数据分析的方法对历史测量数据进行对比分析，观察绝缘电阻的变化趋势，以便及时发现异常情况。
五、测量中的安全措施1.人员安全要求测量过程中，操作人员应穿戴绝缘鞋、绝缘手套等防护用品，并保持与高压端的距离。
变压器的试验方法
变压器的试验方法变压器试验是指对新制造的变压器进行各种性能试验，以验证其是否符合设计要求和技术标准。
变压器试验方法主要包括常规试验、特殊试验和型式试验。
一、常规试验1.跳频试验：主要检测变压器的绝缘强度和耐电晕能力。
将高压绕组与低压绕组的任意两个相位连接，然后给高压绕组施加交流电压，观察绝缘是否能承受相应的电压水平。
2.短路试验：用以检测变压器的电阻和电流特性。
给低压绕组加电压，使其通电，再用万用表测量绕组上的电流和电压，从而计算出电阻的大小和变压器的负载损耗。
3.开路试验：用于检测变压器的空载电流和空载损耗。
给低压绕组加电压，使其通电，然后测量高压绕组端的电压和电流，通过计算得出变压器的空载损耗。
4.绕组电阻测量：分别测量高压绕组和低压绕组的绕组电阻，以验证其与设计要求是否相符。
二、特殊试验1.降压起动试验：将高压绕组与低压绕组连接后给低压绕组加电压，测量高压绕组的电压和电流，用以检测变压器的起动性能和稳定性。
2.带载试验：在变压器额定负载下进行试验，测量变压器的负载损耗、温升和效率等性能指标。
3.短时过载试验：在短时间内使变压器超负荷运行，检测其过载能力和温度的上升情况。
4.温升试验：通过在额定负载情况下连续运行一段时间，测量绕组和油温的升高，从而评估变压器的散热能力和温升情况。
三、型式试验型式试验是对相同型号和规格的变压器进行一系列的试验，以验证其设计和制造工艺的可靠性和一致性。
1.电压试验：包括交流耐压试验和闪络试验，主要用于检测绝缘材料的品质和绝缘性能。
2.冲击电压试验：通过给绕组施加高压冲击的电压试验，检测变压器在故障或异常电压情况下的绝缘性能。
3.震动和冲击试验：检测变压器在运输和使用过程中的耐受能力，以保证变压器的结构不受损坏。
4.短路电压试验：通过施加过大的电流使变压器短路，检测其承受短路电流的能力和短路时的电压变化。
综上所述，变压器试验方法主要分为常规试验、特殊试验和型式试验，通过这些试验可以全面检测变压器的各项性能指标，确保其质量和可靠性。
配电变压器投运前的现场检测范本

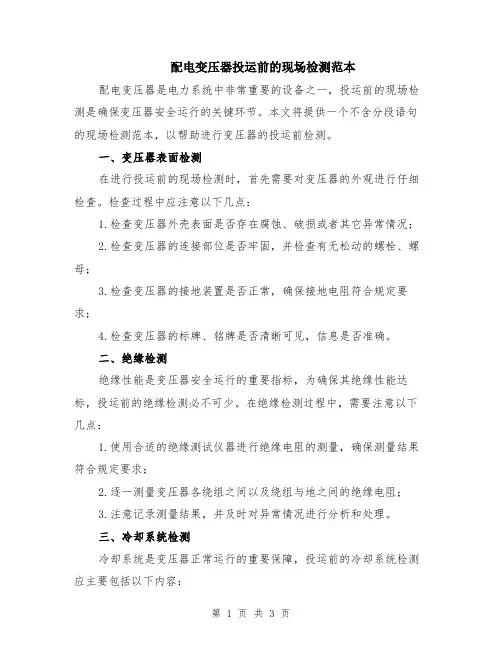

配电变压器投运前的现场检测范本配电变压器是电力系统中非常重要的设备之一，投运前的现场检测是确保变压器安全运行的关键环节。
本文将提供一个不含分段语句的现场检测范本，以帮助进行变压器的投运前检测。
一、变压器表面检测在进行投运前的现场检测时，首先需要对变压器的外观进行仔细检查。
检查过程中应注意以下几点：1.检查变压器外壳表面是否存在腐蚀、破损或者其它异常情况；2.检查变压器的连接部位是否牢固，并检查有无松动的螺栓、螺母；3.检查变压器的接地装置是否正常，确保接地电阻符合规定要求；4.检查变压器的标牌、铭牌是否清晰可见，信息是否准确。
二、绝缘检测绝缘性能是变压器安全运行的重要指标，为确保其绝缘性能达标，投运前的绝缘检测必不可少。
在绝缘检测过程中，需要注意以下几点：1.使用合适的绝缘测试仪器进行绝缘电阻的测量，确保测量结果符合规定要求；2.逐一测量变压器各绕组之间以及绕组与地之间的绝缘电阻；3.注意记录测量结果，并及时对异常情况进行分析和处理。
三、冷却系统检测冷却系统是变压器正常运行的重要保障，投运前的冷却系统检测应主要包括以下内容：1.检查冷却系统的各个部件是否正常工作，如风扇、冷却器和泵等，确保其无堵塞、无泄漏等异常情况；2.检测变压器的油温和冷却器的温差，确保温度正常；3.检查冷却系统的操作状态是否正常，如风扇运转、泵的润滑和冷却系统的自动控制等；4.清洁冷却系统和相关管道，确保其通风和冷却效果良好。
四、油浸检测油浸冷却是变压器常用的冷却方式，为确保油浸变压器正常运行，投运前的油浸检测非常重要。
在进行油浸检测时，需要注意以下几点：1.检查变压器的油位是否在规定的范围内，充油是否充足；2.测量变压器的油温，确保其温度正常；3.检测变压器油中的水分和气体含量，确保其处于合理范围内；4.对变压器油进行采样，进行必要的油质分析，确保变压器油的质量符合要求。
五、保护系统检测保护系统对变压器的安全运行起着至关重要的作用，投运前的保护系统检测应包括以下内容：1.检查变压器的保护装置是否正常，如过压保护、过流保护和短路保护等；2.检查变压器的继电器和保护装置的接线情况，确保连接正确可靠；3.进行保护设备的整定和试验，确保保护装置的动作准确可靠；4.检查变压器的接线端子是否正常，接线标识是否清晰可见。
变压器检测方法范文
变压器检测方法范文变压器是电力系统中常见的电气设备之一，用于改变电压的大小，实现电能的传输和分配。
为了保证变压器的正常运行，需要进行定期的检测和维护。
本文将详细介绍变压器的检测方法。
一、外观检查外观检查是变压器检测的第一步，通过对变压器外部的检查可以初步判断变压器的工作状态。
外观检查主要包括以下内容：1.检查变压器是否存在漏油现象，如发现漏油，需要及时进行补充或更换变压器油。
2.检查变压器外壳是否存在破损或变形情况，如存在需要进行修复或更换。
3.检查变压器绝缘外壳是否正常，如存在破损或腐蚀需要及时进行修复或更换。
二、温度检测变压器的温度检测是非常重要的，可以判断变压器的运行是否正常，是否存在异常情况。
温度检测主要包括以下内容：1.使用红外线测温仪对变压器的各部位进行测温，记录下各部位的温度数据。
2.对变压器的冷却器、油温计、温度表等设备进行检查和测试，确保其正常工作。
三、油质检测变压器油是变压器正常运行的重要部分，油质的好坏直接影响到变压器的工作状态。
油质检测主要包括以下内容：1.取样检测：定期对变压器的油进行取样检测，了解油质是否正常，是否存在污染物或水分等情况。
2.闪点测定：通过闪点测定仪对变压器油进行测试，确保其闪点符合标准要求。
3.凝点测定：通过凝点测定仪对变压器油进行测试，确保其凝点符合标准要求。
四、电性能检测电性能检测是对变压器内部电气元件的工作状况进行检测，主要包括以下内容：1.绝缘电阻测定：使用绝缘电阻测试仪对变压器的绝缘电阻进行测定，确保其绝缘性能良好。
2.交流电阻测定：使用交流电阻测试仪对变压器的电阻进行测定，确保其内部电阻正常。
3.唤醒电流测试：对变压器的唤醒电流进行测试，判断变压器的状态是否正常。
五、机械检测机械检测主要是对变压器的机械部件进行检查和测试，确保其正常工作。
机械检测主要包括以下内容：1.检查变压器的冷却器和风扇是否正常工作，确保变压器散热良好。
2.检查变压器的绝缘件是否正常，如绝缘垫片、绝缘材料等，确保其完好。
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。
在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。
本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。
一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。
目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。
国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。
根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。
工频电压一般为500V或1000V；直流电压一般为1000V或5000V。
测试电流一般不超过1mA。
2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。
3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。
4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。
测试电源应具备足够的稳定性和准确性。
二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。
2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。
清除表面污垢，保证测量点的干净。
3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。
注意保持电极与测量点的良好接触，以减小接触电阻。
4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。
启动测量仪器，观察并记录测量结果。
变压器常规试验方法及注意事项
变压器常规试验方法及注意事项变压器是电力系统中重要的电力设备之一，为了保证其正常运行和安全使用，需要对其进行常规试验。
本文将介绍变压器常规试验的方法及注意事项。
一、变压器常规试验方法：1.绝缘电阻试验：该试验用于检测变压器的绕组绝缘状态。
方法是将一端接地，另一端使用绝缘电阻表测量绕组对地的绝缘电阻。
试验时应确保变压器停电，并将所有绕组接地，避免电击事故。
2.空载试验：该试验用于检测变压器的无负荷工作状态下的参数。
方法是给定一定的额定电压，测量变压器的空载电流、有功功率、无功功率和功率因数等参数。
试验前应确保变压器工作环境良好，无短路和接地故障。
3.负载试验：该试验用于检测变压器在负载状态下的性能。
方法是按照一定的负载率给定负载电流，测量变压器的负载损耗、电压调整范围和负载调整范围等参数。
试验时应逐步增加负载电流，确保变压器正常运行，防止过载和短路。
4.短路阻抗试验：该试验用于检测变压器的短路电压和短路阻抗。
方法是将变压器低压侧短路，测量变压器的短路电流和短路电压，并计算出短路阻抗。
试验时应确保变压器处于正常负载状态，避免过载和短路事故。
5.绝缘油介质损耗试验：该试验用于检测变压器绝缘油的介质损耗。
方法是将一定电压的交流电源接到绝缘油中，测量油中的介质损耗。
试验前应对变压器进行绝缘油净化，确保油中无杂质和水分的影响。
6.交流耐压试验：该试验用于检测变压器绝缘的耐压能力。
方法是在一定时间内给变压器施加一定的高压电压，并观察是否发生击穿现象。
试验时应严格遵守安全操作规程，避免触电事故。
二、变压器常规试验的注意事项：1.试验前应仔细检查变压器的接线和绝缘情况，确保安全可靠。
2.试验时应制定详细的试验计划，包括试验项目、试验内容、参数要求等。
3.试验设备应选用可靠的设备，并进行校准，确保准确性和可靠性。
4.试验过程中应严格按照规程进行操作，遵循安全操作规程。
5.试验结果应及时记录，包括试验仪器读数、观察情况等。
变压器检测方案范文
变压器检测方案范文变压器是电力系统中重要的电气设备之一，广泛应用于发电厂、变电站、配电系统等场所。
为了确保变压器的安全运行，需要进行定期的检测和维护工作。
本文将详细介绍变压器检测方案。
一、检测项目：1.外观检查：包括检查变压器的外观是否完好，有无渗漏油迹、腐蚀等情况。
2.绝缘电阻测试：通过测量变压器的绕组绝缘电阻，检查绝缘性能是否合格。
3.端面断层检查：对变压器的端面进行检查，查看绝缘层是否有断裂、水分以及其他污染物。
4.变压器油质量检查：通过测量油中含水量、酸值和氧化性，来判断变压器油的质量是否合格。
5.检测变压器油中的磨屑：通过油中磨屑检测，来判断变压器的运行状态是否正常。
6.变压器油位检查：检测变压器内的油位，确保不低于要求的标准。
7.绕组温度检测：通过测量变压器的绕组温度，来判断变压器的负荷状态和散热情况。
8.短路阻抗检测：通过测量变压器的短路阻抗，来判断变压器的负载能力和运行稳定性。
9.冲击电流检测：通过测量变压器的冲击电流，来判断变压器的绝缘性能和运行状态。
二、检测设备和方法：1.巡视工具：包括手电筒、放大镜、测温仪等设备，用于对变压器进行外观检查和温度测量。
2.绝缘电阻测试仪：用于测量变压器绕组的绝缘电阻，以判断绝缘性能是否合格。
3.油色谱仪：用于分析变压器油中的有机气体和油分解产物，判断变压器油的质量是否合格。
4.磨屑检测仪：用于检测变压器油中的磨屑，判断变压器的运行状态是否正常。
5.短路阻抗测试仪：用于测量变压器的短路阻抗，以评估变压器的负载能力和运行稳定性。
6.冲击电流测试仪：用于测量变压器的冲击电流，以评估变压器的绝缘性能和运行状态。
三、检测流程：1.外观检查：对变压器进行全面的外观检查，包括检查外壳、附件、接线端子等是否完好，有无渗漏油迹、腐蚀等情况。
2.绝缘电阻测试：对变压器的绕组进行绝缘电阻测试，测量绝缘电阻是否满足要求。
3.端面断层检查：对变压器的端面进行检查，查看绝缘层是否有断裂、水分以及其他污染物。
变压器检测方法范文
变压器检测方法范文变压器是电能互变的关键设备，用于将电能的电压由高变低或由低变高。
为了确保变压器的性能和安全运行，需要进行定期的检测和维护。
以下是一些常见的变压器检测方法。
1.变压器的外观检查：检查变压器外壳是否有损坏、渗漏或腐蚀等情况，并清理周围的杂物。
同时，检查变压器的标牌是否完好，并核对变压器的额定参数。
2.温度检测：使用红外测温仪或接触式温度计，测量变压器的温度。
比较测得的温度与额定温度的差值，判断变压器是否过载或存在异常情况。
3.电气参数测量：使用合适的测试仪器，测量变压器的电气参数，如电压、电流、功率因数和绝缘电阻等。
通过比较测量值与额定值，可以判断变压器是否正常工作。
4.内部检查：定期对变压器进行内部检查，包括油浸式变压器和干式变压器。
对于油浸式变压器，需要检查油位、油质和油温等，同时清理油箱和绝缘油。
对于干式变压器，需要检查绝缘材料是否受潮或老化，并清理灰尘和杂物。
5.绝缘电阻测量：使用绝缘电阻测试仪，测量变压器的绝缘电阻。
绝缘电阻的测量可以判断绝缘材料的质量，并预测变压器的老化情况。
6.输电损耗和空载损耗测量：通过测量变压器的输电损耗和空载损耗，可以判断变压器的效率和能耗，及时发现问题并采取相应的措施。
7.声音和振动检测：使用声学检测仪器和振动仪器，检测变压器的声音和振动情况。
异常的声音和振动可能是变压器内部故障的早期迹象。
8.绝缘油分析：定期对变压器的绝缘油进行化学分析，以评估变压器的绝缘状况。
分析结果可以提供变压器的健康状态信息，并指导维护和维修措施的制定。
9.雷电冲击试验：通过人工模拟雷电冲击环境，测试变压器的耐雷电能力。
这个测试可以验证变压器的绝缘性能和对抗雷电的能力。
10.负载和过载试验：创造适当的负载和过载条件，测试变压器的性能和稳定性。
这个测试可以评估变压器的负载能力和短期过载能力。
以上是常见的变压器检测方法，通过对变压器的外观、温度、电气参数、绝缘状况、声音和振动等方面的检测和分析，可以及时发现和解决变压器的问题，确保变压器的安全运行和延长其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器现场检测
关键词：配电变压器安装维护检测
1 变压器外表的检查
1)检查油枕上的油位计是否完好，油位是否清晰且在与环境温度相符的油位线上，不能过高或过低。
过高了，在变压器投入运行带上负荷后，油温上升，油膨胀，很可能使油从油枕顶部的呼吸器连通管处溢出；过低了，则在冬季轻负荷或短时期内停运时，很可能使油位下降至油位计上看不到的位置。
2)检查盖板、套管、油位计、排油阀等处是否密封良好，有无渗漏油现象。
否则当变压器带上负荷后，在热状态下，会发生更严重的渗漏现象。
3)检查防爆管(安全气道)的防爆膜是否完好。
4)检查呼吸器的吸潮剂是否失效。
5)检查变压器的外壳接地是否牢固可靠，因为它对变压器起着直接的保护作用。
6)检查变压器一、二次出线套管及它与导线的连接是否良好，相色是否正确。
7)检查变压器上的铭牌与所要求选择的变压器规格是否相符。
例如各侧电压等级、变压器的接线组别、变压器的容量及分接开关位置等。
2 测摇变压器绝缘用1000～2500V兆欧表测量变压器的一、二次绕组对地绝缘电阻(测量时非被测绕组接地)，以及一、二次绕组间的绝缘电阻，并记录测摇时的环境温度，绝缘电阻的允许值没有硬性规定，但应与历史情况或原始数据相比较，不低于出厂值的70%(当被试变压器的温度与制造厂试验时的温度不同时，应换算到同一温度进行比较)，但最低值不能低于25～130MΩ。
3 测量绕组连同套管的直流电阻根据国家标准《电气装置安装工程电气设备交接试验标准》第6.0.2条的有关规定：配电变压器各相直流电阻的相互差值应小于平均值的4%，线间直流电阻的相互差值应小于平均值的2%。
例如，一台S9-200/10型配电变压器，测得其绕组的三个线电阻分别为： RAB =10Ω、 R BC =9 95Ω、 R CA =10 05Ω，求直流电阻相互差值是否合格? 利用公式 ΔR = R max - R min R 式中 R max --三相实测值中最大电阻值； R min --三相实测值中最小电阻值； R --三相实测值的平均值。
则Δ R =10 05-9 9510=1% 线间差未超过2%，所以合格。
由于变压器结构等原因，直流电阻的相互差值不能满足上述要求时，可与同温度下产品出厂实测数值比较，相应变化不大于2%，也属正常。
使用万用表测量变压器直流电阻时应注意两点：1)表笔接触良好，以表针稳定不动值为准；2)测量后注意放电。
4 熔丝保护的检查配电变压器一、二次通常采用熔丝保护，在送电投运前，必须检查所用的熔丝规格是否与规定的数值相符合，因为熔丝是用来保护变压器的一、二次出线套管，二次配线和变压器的内部短路故
障所用，所以熔丝选择过大，将不会起到保护的作用。
例如当二次出线套管短路时，如果熔丝不熔断，则变压器仍会被烧毁；反之，熔丝若选择过小，则在正常运行情况下，例如在额定负荷或允许的过负荷情况下熔丝熔断，就会造成对用户供电的中断，此时若三相熔丝只熔断一相，则对用户造成的危害更大，因为用户的三相动力负荷，例如电动机若长时间处于两相受电运行，会产生过热而被烧毁。
一次熔丝选用的标准通常是：变压器一次额定电流的1.5～2倍。
二次熔丝的选用标准通常是：变压器二次额定电流。
例如：S9-200/10型，
一、二次额定电压为10/0.4kV的配电变压器。
一、二次熔丝如何选择? 解：
1) I 1= S N 3 U 1 =2003×10=11 5(A) 取1 5～2倍，所以一次熔丝选用20A。
2) I 2= S N 3· U 2 =2003×0 4=288 7(A) 所以二次熔丝选用300A。
如以上四个方面的检查全部合格，则先将变压器空投(不带负荷)，电磁声无异常，测量二次侧电压是否平衡，如平衡说明变压器变比正常，无匝间短路，变压器可以带负荷正式运行。
