迈普9710综合接入平台使用配置介绍
迈普交换机基本配置
1、迈普设备配置基本命令用户名密码为admin adminSwitch>enableSwith#config terminalSwith(config)#vlan 70 //新建vlan70Switch(Config-If-Vlan70)#name guanli //将vlan70 命名为guanli Switch(Config-If-Vlan70)#ip address 172.17.202.21 255.255.255.0//配置交换机管理地址Switch(Config-If-Vlan70)#no shutdownSwitch(Config-If-Vlan70)#exitSwith(config)#ip route-static 0.0.0.0 0.0.0.0 172.17.202.1//配置交换机路由Swith(config)#vlan 338,440 //新建vlan338,440Switch(Config)# int ethernet 0/0/1 //进入端口Switch(Config-Ethernet1-0/0/1)# no shutdown //打开端口Switch(Config-Ethernet1-0/0/1)# switchport mode access //将端口定义为access口Switch(Config-Ethernet1-0/0/1)# switchport access vlan 338 //将vlan338加入到该端口Switch(Config-Ethernet1-0/0/1)# exitSwitch(Config)# int ethernet 0/0/2-19;ethernet 0/0/20 //进入端口组—Switch(Config-Port-Range)#switchport mode access //将端口组定义为access口Switch(Config-Port-Range)#switchport access vlan 440 //将vlan440加入到该端口组Switch(Config-Port-Range)#exitSwitch(Config)#int ethernet 0/0/21 //进入端口Switch(Config-Ethernet1-0/0/21)# switchport mode trunk //将端口定义为trunk口Switch(Config-Ethernet1-0/0/21)#switchport trunk allowed vlan 70;338;440 //该端口允许vlan70,338,440通过Switch(Config-Ethernet1-0/0/21)#exitSwitch(Config)#exitSwitch#write //保存2、迈普设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置—打开端口no shutdown关闭端口shutdown。
迈普光接入解决方案

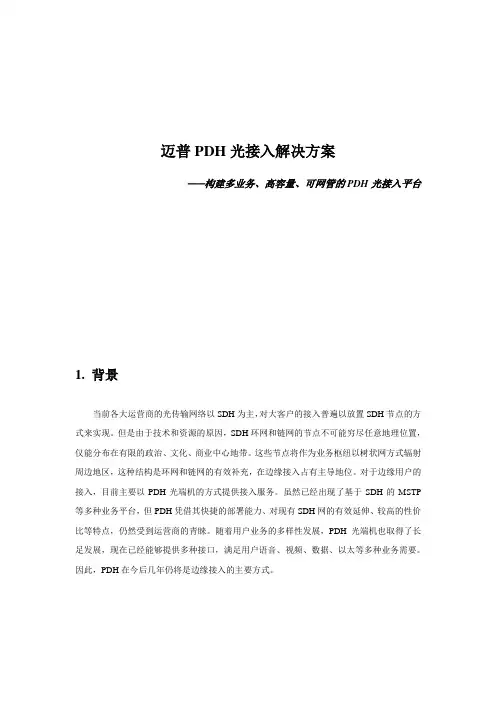

迈普PDH光接入解决方案——构建多业务、高容量、可网管的PDH光接入平台1. 背景当前各大运营商的光传输网络以SDH为主，对大客户的接入普遍以放置SDH节点的方式来实现。
但是由于技术和资源的原因，SDH环网和链网的节点不可能穷尽任意地理位置，仅能分布在有限的政治、文化、商业中心地带。
这些节点将作为业务枢纽以树状网方式辐射周边地区，这种结构是环网和链网的有效补充，在边缘接入占有主导地位。
对于边缘用户的接入，目前主要以PDH光端机的方式提供接入服务。
虽然已经出现了基于SDH的MSTP 等多种业务平台，但PDH凭借其快捷的部署能力、对现有SDH网的有效延伸、较高的性价比等特点，仍然受到运营商的青睐。
随着用户业务的多样性发展，PDH光端机也取得了长足发展，现在已经能够提供多种接口，满足用户语音、视频、数据、以太等多种业务需要。
因此，PDH在今后几年仍将是边缘接入的主要方式。
2. 当前PDH光接入面临的问题2.1PDH光接入的现状中国的公众电信网络经历了近几年的高速发展，具备了相当庞大的规模，并逐步构成了多家运营商既合作又竞争的格局。
目前，各大运营商的长途骨干网、城域网或本地网都已初具规模，主要采用环网或链网两种拓扑形式，为各种用户业务提供了快速的信息通道。
在PDH光接入中，传统的接入采用的是点对点光端机的方式，直接通过2M链路接入骨干网。
目前有一些厂商能提供PDH池的使用方式，即在局端放置机框式PDH接入设备，插入PDH卡与客户端台式光端机配合使用，通过2M链路或155M光口接入SDH骨干网。
但这种使用方式网管往往非常简单，有的甚至没有网管。
光端机光端机2.2PDH接入存在的问题在当前的边缘PDH接入中，主要存在以下问题：1.网管的功能上差强人意，不利于优化网络资源，提高运营效率：现有大部分网管较简单，未能实现专业化管理，而且对客户端设备不能进行监控和配置。
在网络出现故障的时候，缺乏专业性分析工具，不能通过网管实现对故障的判断和隔离。
迈普路由器配置
迈普路由器配置迈普路由器配置一、配置远程管理密码router(config)#enable password level 15 axmcc 配置特权模式密码及强度(没配无法远程)二、建立NAT转换规则router(config)#ip nat inside source list 1 interface fastethernet0 overload 配置内网与公网地址映射，把访问例表1允许的内网地址转换成公网地址三、配置公网IProuter(config)#interface fastethernet0 进入F0口router(config-interface-fastethernet0)#ip address X.X.X.X X.X.X.X 配置公网IProuter(config-interface-fastethernet0)#ip nat outside 把端口设为NA T外网口router(config-interface-fastethernet0)#exit四、配置静态路由router(config)#ip route 0.0.0.0 0.0.0.0 X.X.X.X 配置默认路由五、配置DHCProuter(config)#ip dhcp pool axmcc 创建一个DHCProuter(config-dhcp-axmcc)#range 192.168.0.2 192.168.0.254 255.255.0.0 配置地址池router(config-dhcp-axmcc)#dns-server 211.138.151.161 218.207.128.4 配置DNS服务器router(config-dhcp-axmcc)#default-router 192.168.0.1 配置默认网关router(config-dhcp-axmcc)#exit六、配置内网IProuter(config)#interface switchethernet0router(config-if-switchethernet0)#ip address 192.168.0.1 255.255.0.0router(config-if-switchethernet0)#vlan 1 将SW0口跟VLAN1绑定router(config-if-switchethernet0)#ip nat inside 把端口设为NAT内网口router(config-if-switchethernet0)#exit七、建立访问控制列表router(config)#ip access-list standard 1 配置标准访问控制列表router(config-access-list-1)#permit 192.168.0.0 0.0.255.255 router(config-access-list-1)#exitrouter#write 保存迈普路由器限速router(config)#local stat enable 启用localstat功能router(config)#set X.X.X.X receive-flow 1000 设置某IP下行带宽为１Ｍrouter(config)#set X.X.X.X send-flow 1000 设置某IP上行带宽为１Ｍrouter(config)#set all receive-flow 100 设置其他的IP下行带宽为１００Ｋ。
迈普交换机基本配置
迈普交换机配置1、迈普设备配置基本命令用户名密码为：admin adminSwitch>enable //进入普通用户模式-只能看看Switch#config terminal //进入全局配置模式Switch(config)#vlan 70 //新建vlan 70Switch(config-If-Vlan70)#name guanli //将vlan70命名为guanli Switch(config-If-Vlan70)#ip address 172.17.202.21255.255.255.0//配置交换机管理地址Switch(config-If-Vlan70)#no shutdownSwitch(config-If-Vlan70)#exitSwitch(config)#ip route-static 0.0.0.0 0.0.0.0 172.17.202.1//配置交换机路由Switch(Config)#vlan 338，440 //新建vlan338，440Switch(config)#int ethernet 0/0/1 //进入端口Switch(Config- Ethernet- 0/0/1)#no shutdown //打开端口Switch(Config- Ethernet- 0/0/1)#switchport mode access//将端口定义为access口Switch(Config- Ethernet- 0/0/1)#switchport access vlan 388//将vlan338加入该端口Switch(Config- Ethernet- 0/0/1)#exit //退出Switch(Config)# int ethernet 0/0/12-19;int ethernet 0/0/20 //进入端口组Switch(Config-Port-Range)#switchport mode access //将端口组定义为access口Switch(Config-Port-Range)#switchport access vlan 440//将vlan440加入该端口组Switch(Config-Port-Range)#exit //退出Switch(Config)# int ethernet 0/0/21 //进入端口Switch(Config- Ethernet-0/0/21)# switchport mode trunk//将端口定义为trunk口Switch(Config- Ethernet-0/0/21)#switchport trunk aaowed vlan70;338;440 //该端口允许Vlan70,338,440通过Switch(Config- Ethernet-0/0/21)exit //退出0/0/21 端口Switch(Config)# exit //退出.Switch#write //保存2、迈普设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查询mac地址4）修改交换机配置打开端口no shutdown关闭端口no shutdown迈普路由器配置与维护enable 普通用户模式只能看看特权用户模式：filesystem 文件系统模式configure 全局配置模式---- interface 接口配置模式router*** 路由配置模式ipsccess-list 访问列表配置模式voice-port 语音口配置模式dial-peer 拨号端口配置模式系统配置。
迈普交换机基本配置
1）查看交换机端口状态
2）查看交换机端口描述
3）查寻mac地址
4）修改交换机配置打开端口 Nhomakorabeaoshutdown
关闭端口shutdown
1、迈普设备配置基本命令
用户名密码为adminadmin
Switch>enable
Swith#config?terminal
Swith(config)#vlan70//新建vlan70
Switch(Config-If-Vlan70)#nameguanli//将vlan70命名为guanli
Switch(Config-If-Vlan70)#ipaddress
Switch(Config-Ethernet1-0/0/1)#exit
Switch(Config)#intethernet0/0/2-19;ethernet0/0/20//进入端口组
Switch(Config-Port-Range)#switchportmodeaccess//将端口组定义为access口
Switch(Config-Ethernet1-0/0/21)#switchporttrunkallowedvlan70;338;440//该端口允许vlan70,338,440通过
Switch(Config-Ethernet1-0/0/21)#exit
Switch(Config)#exit
Switch#write//保存
//配置交换机管理地址
Switch(Config-If-Vlan70)#noshutdown
Switch(Config-If-Vlan70)#exit
//配置交换机路由
Swith(config)#vlan338,440//新建vlan338,440
msc9710c光谱分析仪操作指导书
目录1 引言 (2)2 MSC9710C光谱分析的基本操作方法 (3).1 开机 (3).2 接好光源 (3).3 输入光源 (3).4 常用设置 (3)1.1 校准 (4)1.1.1 功率校准 (4)1.1.2 波长校准 (4)1.2 保存和输出 (5)2 常用测试项目测试简介 (5)2.1 光源光谱特性的测试方法 (6)2.1.1工作波长的测试方法 (6)2.1.2 最小边模抑制比（SMSR） (7)2.1.3 最大-20dB谱宽 (9)2.1.4 最大均方根谱宽（б） (9)2.2 光放性能参数的测试 (10)2.3 WDM方式下光谱特性的测试 (11)2.4 插损和隔离度测试 (12)2.4.1插损的测试 (12)2.4.2 隔离度的测试 (13)3 附录：MS9710C光谱分析仪菜单和面板快捷键说明 (14)3.1 屏幕菜单说明 (14)3.1.1 Wavelength（F1） (14)1.1.1 Level（F2） (15)1.1.1Res/VBW/Avg（F3） (16)1.1.1Peak/Dip Search（F4） (18)1.1.2Anayling Waveforms (F5) (19)1.1.1Trace Memory（F6） (20)1.1.2Save/Recalling（F7）保存/调出保存结果 (21)1.1.3Graph（F1）设置显示图形方式 (21)1.1.4Application(F2) (21)1.1.1 Measurement Modes （F3） (23)1.1.1 Titles（F4）设置文件名 (24)1.1.1 Calibration(F5)校准功能 (24)1.1.2Conditions(F6) (25)1.1.3Other s（F7） (25)1.2 面板快捷键说明 (25)MSC9710C光谱分析仪使用说明1引言MS9710C光谱分析仪可以测试从600nm至1750nm波长范围的光谱特性，最大分辨率达0.05nm 。
迈普视通拼接器快速使用指南
LED大屏幕视频拼接器前后面板介绍 (3)后面板介绍 (3)前面板介绍 (4)系统连接 (5)软件的安装 (7)串口驱动的安装 (7)上位机的安装 (10)上位机的使用 (13)打开上位机软件以及串口配置 (13)选择分辨率 (15)信号的切换 (16)拼接的设置 (18)模板的保存和打开 (21)点对点拼接的应用 (22)操作须知 (27)23 前后面板介绍1. 后面板介绍：在拼接器后面板上一共有14个槽，分3个(A-C)区域，分别可以插入不同功能的板卡： A: 1-9号槽，安装视频输出卡，主要用于LED 大屏幕的拼接，每块输出卡上有两路DVI 输出口（如A1所示），用于连接LED 系统的发送卡，两路DVI 输出的信号一致，可以用在发送卡拼接的情况。
同时卡上还有一路DVI 输入口（如A2所示），采用HDMI 接口形式，这路端口可以接收DVI 输入信号，用于支持超大分辨率的点对点拼接时的输入信号。
B: 10-13号槽，安装视频输入卡，整机标准配置带一张输入卡，但可以选配多张，每张输入卡上有一路DVI ，VGA 和AV 输入，同时还可以外扩SDI ，VGA ，AV 等输入，一张输入卡可以支持开一路画中画显示。
C: 14号槽，安装监控卡，用于整个拼接器的监控输出，采用VGA 输出接口。
D: 拼接器电源接口。
E: 拼接器电源开关。
D E42.前面板介绍：A: 模板控制部分，共有1-15个按键，分别对应15种拼接模式。
轻触按键后，模式选中，按键发橙色光，表示模式有效；如果按键连续闪烁两次后熄灭，表示当前选中的模式无效。
“LOCK ”键用于锁定当前选中的模式，按下时，“LOCK ”键发橙色光，表示按键锁定，再按1-15号按键时不响应；再按下“LOCK ”键，“LOCK ”键灯熄灭，表示按键锁定取消，可以正常使用1-15号按键。
B: 面板上的开关，是待机开关，选择“ON ”时，系统工作，绿灯亮；选择“OFF ”时，系统待机，红灯亮，系统无输出。
迈普标准配置
→恢复端口上的802.1x配置
dot1x port-method macmased
dot1x port-method portmased
dot1x port-method portbased host-mode multi-hostsswitchport
dot1x port-method portbased host-mode single-host
开启aaa及radius配置
aaa new-model
aaa authentication dot1x default group radius
radius-server host 192.168.1.1 auth-port 1812 acct-port 1813 key leagsoft
radius-server host 192.168.1.2 auth-port 1812 acct-port 1813 key leagsoft
→Radius在操作失败后的沉默时间（默认）
→radius服务器超时时间（默认）
→radius服务器重传次数（默认）
全局的开启 802.1
→接入接口模式
→端口启用802.1X
→配置端口 802.1x的认证模式， 默认是基于MAC（选择一种模式即可）
→配置端口 802.1x的认证模式， 默认是基于端口（选择一种模式即可）
dot1x port-control max-user-num 256
dot1x eap-relay enable
dot1x guest-vlan 60
dot1x reauthentication
dot1x max-authfail 1
dot1x timeout re-authperiod
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串口卡（MP97M4S）
简介 MP97M4S四串口接入卡，提供4个标准V.35电气特性的同 步接口，每个V.35接口的速率是N×64K （N=1～32）， DTE/DCE可选，接收和发送数据的时钟和边沿可选。
串口卡（MP97M4S）
主要技术指标 电源：MP97M4S串口卡工作电压：-48V、+5V 最大功耗：10W 主要性能指标 可提供的最多串口：4 速率：每一路串口都能提供同步N×64Kbit/s（N=1～32） 速率 接收和发送数据的时钟和边沿可选 接入方式：每个串口通道的DTE/DCE可通过卡内对应通 道的相应跳针设置 接口方式：同步串口（SDF68）通过电缆分为4个DB25接 口
MP97ATM上连卡
简介
MP97ATM上连卡，提供两个符合ITU-T建议和ATM规范的ATM UNI 155Mbit/s 的光接口，可以连接ATM交换机，实现与ATM网的互 连。在发送方向，ATM上连卡可以把来自其它接口板的TDM数据，比 如话音、N×64Kbit/s信号转换成ATM信元，通过连接的ATM交换机 送入ATM网；也可以把来自其它业务接口板的各种数据信号，比如 ETHERNET信号和帧中继业务接入ATM网，实现ATM网和帧中继网的互 通。在接收方向，ATM上连卡接收来自ATM网的信元，按照配置从中 提取出净荷信息，并装配成各种数据帧，分别送到相应的接口板， 这些信号包括基于TDM的话音、N×64Kbit/s，以及数据信号，如 ETHERNET和帧中继。
电源连接和接地
1、电源连接 MP9710机框的电源连接电缆是一条五芯线，应将该电缆 有连接器的一端直接插入MP9710机框背面的配套插座内， 另一端的红线接-48V、绿线接0V、黄线接地、其余两根 线未使用。 2、接地要求： 1、接地方式应符合工作地、保护地和建筑防雷接地公 用一组接地体的联合接地方式。 2、接地线截面积：接地线（指各种的截面积根据可能 通过的最大电流负荷确定。接地线应采用良导体（铜） 导线，并且不准使用裸导线布放。联合接地的电阻值应 ＜5Ω 。
3 2 M 3 2 M 3 2 M 3 2 M 3 2 M 3 2 M 3 2 M 3 2 M 3 2 M 3 2 M 1 2 8 M 1 2 8 M
电缆通道
TDM总线结构
24组 8M总线 10组 8M总线
普通业务卡 最大带宽32M
普通业务卡
高带宽业务卡 最大带宽128M
高带宽业务卡
34*25组总 线空分交换
16/32E1卡的技术参数
2.1.2 技术指标 传输速率：N×64Kbit/s（N＝1～32） 线路码型：HDB3码、AMI码 线路阻抗：75（非平衡）/120（平衡） 接口标准：符合ITU-T G.703 帧结构：符合ITU-T G.704和符合ITU-T G.706
MP97FRX卡的技术参数
4路8M的背板TDM数据接口 传输速率：8.192Mbit/s 线路码型：NRZ码 接 口：通过HDLC的4路高速串口与背板的8M TDM总线连接 配置口 接 口：RS232C/V24 RJ45 速 率：异步 9.6K 工作方式：支持异步终端直接连接 以太网口 接 口：通过两片以太网芯片与背板的两组以太网总线相连 工作方式：10（10BASE-T）/100M（100BASE-T）自适应
ATM上连卡的技术参数
技术指标 光接口：155Mb/s，单模、多模可选 1~2个 输出中心波长：单模1310nm，多模850 nm 输出谱宽（RMS）：≤7.7nm 平均光输出功率：-15dBm≤PO≤-8dBm 消光比：≥8.2dB 接收灵敏度：≤-31dBm 最大输入功率：≥-8dBm 信元处理能力：最大2048条电路仿真处理能力
网管交换卡MP97NMTS
简介 MP9710网管交换卡是MP9710系统的核心板卡，在系统中作 为电路交换中心、系统管理中心和网络管理中心。 指示灯 E1接口 LOS：指示E1接口同步丢失 BITS接口 BITS：指示BITS 接口时钟输入 配置口（CONSOLE） TD：配置口发送数据 RD：配置口接收数据 以太网接口 10/100：指示三个以太网接口（A、B、C）的速率 LINK： 指示三个以太网接口（A、B、C）的链路状态
MP9710的机械结构
冷却风扇室
可热备用网管时隙交换卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 普通业务卡 高带宽业务卡 可热备用网管时隙交换卡 高带宽业务卡
包交换卡 最大带宽 最大带宽 最大带宽 最大带宽 最大带宽 包交换卡 最大带宽 最大带宽 最大带宽 最大带宽 最大带宽 最大带宽 最大带宽
板卡的安装
在确认机框已正确稳妥地安装上架后，可以往机框内插 入板卡。板卡拆封后应检查板卡外观有无划伤或损坏、 板卡上元器件有无损坏、漏装等现象，板号、版本号是 否与装箱单相符。 机框的下横撑板上有板位标识，插入板卡时应注意对号 入位，将板卡对准上下导轨槽位插入。 板卡的安装：板卡安装时要戴防静电手环。应根据具体 应用将板卡对应插入机框上相应槽位，切勿插错。先将 板卡从防静电袋中取出，检查板卡是否有损坏和元件脱 落现象，在插入板卡时，应顺着机框上的引导槽垂直插 入，然后轻轻用力将板卡往里推，直至推到板卡的连接 器与背板连接器有接触时，然后再利用板卡面板上下两 个插拨助力手柄将板卡完全插入。插板时不要用力过大， 以防后背板上的插针因错位而弯曲、折断。
电缆的布放与连接
布放电缆有一定的路径要求，不同类型电缆应分离布放。 同一走向的电缆应理顺绑扎在一起，使线束外观平直整 齐，尽量不互相交叉，线扣间距均匀，松紧适度。线束 应固定在相近的结构上，转变处要有弧度，使线缆的根 部，插头不要受到拉力。 机框和节点设备间的电缆布放完毕后再布放用户电缆， 用户电缆布线方式为均匀竖向布线，在布线过程中一定 要小心的粘贴上电缆标签，以备以后检查方便
16/32E1卡
简介 本卡带有16/32个E1接口，支持信道化E1和非信 道化E1在本卡内和卡间交换，信道化E1的任意 时隙可以在本卡内和卡间交换。所有设置可以 通过运行于网管工作站上的 Maipu AccessManager 9710网络软件进行配置
16/32E1卡
指示灯 LOS：E1失步指示灯 RCL：E1丢失指示灯 AT：16/32E1卡向主网管数据发送指示灯 AR：16/32E1卡接收主网管数据接收指示灯 BT：16/32E1卡向备网管数据发送指示灯 BR：16/32E1卡接收备网管数据接收指示灯 S1,S2, S3, S4:程序开始运行时，S1点亮； 如果FLASH芯片、RAM芯片读写检测不通过的话S1-4同时闪烁； 如果这两个芯片检测正常通过，S2点亮； 程序开始加载FPGA代码，加载完后S3点亮； 程序开始配置E1芯片，配置完成后S4、ST点亮； 之后S3灯开始闪烁 ST：自检灯 PWR：电源灯
主要的板卡
普通业务卡 可实现多种业务，它们可以两张一组互为热备份运行。 高带宽业务卡 主要用于实现SDH和ATM的上连接口，它们可以互为热备份。 网管时隙交换卡 实现系统中各种业务卡的管理和时隙的交叉连接，它们 可以互为热备份。
97NMS机框的技术参数
外形尺寸： 宽：标准19英寸机框（含安装耳约450毫米） 高：9U（约400毫米） 深：约350毫米（不含背面突出的风扇组件拉手） 安装方式： 安装在标准19英寸机架上 电源方式： 分布式电源，各板卡配置电源转换模块 输入电源要求： －48V，16A 电源电压范围： －40 ～ －57V 冷却方式： 内置风扇组件 环境： 温度0～40℃，湿度不大于95% 插卡槽位： 16个，其中： 网管交换卡位：2个，面板宽度5TE 分组交换卡位：2个，面板宽度7TE 用户接入卡： 12个，面板宽度5TE 板卡出线方式： 前面板出线，经机框下部电缆通道引至机架后方 电路交换规模：4096×4096时隙，无阻塞全交换，2Mbit/s G.703 接口97个 帧中继交换能力：50，000报文/S，单卡处理能力：128端口/64端口/32端口 ATM电路仿真：最大电路数量2048 系统同步方式：跟随、保持、本地时钟。时钟源可选：SDH线路时钟、E1线路时钟、 G.703时钟输入接口等。当当前时钟源丢失后系统自动切换至备选时钟。可配置自 动切换的备选时钟源优先级次序。
网管交换卡MP97NMTS
线路测试 LLT：指示外线测试时在本地短接指配的一对外线，供远端进行测试环 路的通断状况 RLT：指示在远端短接一对外线时，供本地测试环路的通断状况 STATE S1：指示网管交换卡状态 S2：指示网管交换卡状态 S3：指示网管交换卡工作状态，正常情况下闪烁 S4：指示网管交换卡状态 网管信号 NM：指示接收到线卡发来的网管信息 电源指示 PWR：网管交换卡上的+5V电源指示
应用超级终端进行配置
配置串行通信口参数 波特率——9600 数据位——8位 奇偶校验——无 停止位——1位 流控——无 如图所示： 给MP9710设备上电，在终端上键入回车键，则会在终端 上显示“ddnAccess>”提示符，就可以对MP9710进行配 置了。
迈普MP9710多业务接入平台
迈普（四川）通信技术有限公司
MP9710多业务接入平台 介绍
MP9700多业务接入平台
MP9710是我公司新推出的一款多业务接入平台，采用了双总线结构， 256M的TDM总线和宽带总线。 提供155M的ATM和SDH上联接口，丰富的用户接口，组网方式灵活， 为用户提供综合的数据、语音 定位于运营商的数据网的接入层和汇聚层，亦适合行业用户专P9710多业务接入平台上的帧中继协议处 理卡，它可以提供32M的帧中继交换功能。帧中继接入 卡只做帧中继的协议处理和交换，业务接入由MP9710上 的各种接入卡的物理接口来实现（如E1、V35接口等）。 FRX卡的FRX业务当通过ATM卡来传输的时候，需要把FRX 卡的业务做成CES方式对应到相应的时隙中来传输，实 现帧中继业务的接入。 FRX卡也提供安装在16E1，16/32E1板卡上的模块式形态， 这种FRX模块和FRX功能相同，但不占用单独的槽位。
