吊环螺栓规格表
非标机械设计螺纹与螺栓
7.吊环起吊重量： 16.M56X5.5-6g, 螺纹长度:84mm, 工作拉力:15T, 产品重量:10.8KG/只 17.M60X5.5-6g, 螺纹长度:90mm, 工作拉力:15T, 产品重量:10.8KG/只 18.M64X6.0-6g, 螺纹长度:95mm, 工作拉力:15T, 产品重量:10.8KG/只 19.M72 螺纹长度:108mm, 工作拉力:25T, 产品重量:27KG/只 20.M90 螺纹长度:135mm, 工作拉力:30T，产品重量:30.7KG/只
1.常用螺纹的标记方法：
2.螺纹代号对照表：
3.圆柱头螺栓用沉头孔尺寸：
螺栓规格 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36
ΦAA
8.0 10 11 15 18 20
24
26
33
40 48
57
ΦBB
4.5 5.5 6.6 9 11 13.5 15.5 17.5 22
5.螺栓机械性能等级： 螺栓的机械性能等级分为10个等级（不是随便的任意搭配，而是根据螺栓原材与加工工艺确定的）： 3.6/4.6/4.8/5.6/5.8/6.8/8.8/9.8/10.9/12.9 性能等级4.6级的螺栓，其含义是： 螺栓材质公称抗拉强度达400MPa级； 螺栓材质的屈强比值为0.6； 螺栓材质的公称屈服强度达400×0.6=240MPa级。
26 33
39
T
4.6 5.7 6.8 9 11 13
15 17.5 21.5 25.5 32
38
螺纹孔深度一般为直径的2倍， 标准螺纹底孔=公称直径-螺距 例如：M16x2.0的螺纹底孔直径=16-2=14 非标准螺纹同样计算： 例如：M16x1.5的螺纹底孔直径=16-1.5=14.5
螺栓性能、等级、材质、选用标准、表面处理知识
螺栓等级螺栓性能等级分、、、、、、、、等10余个等级，其中级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为；3、螺栓材质的公称屈服强度达400×=240MPa级性能等级级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为；3、螺栓材质的公称屈服强度达1000×=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量释义度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制） 1m =100 cm=1000 mm2、英制计量：（8进制） 1英寸=8英分 1英寸= mm 3/8¢¢× =3、1/4¢¢以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

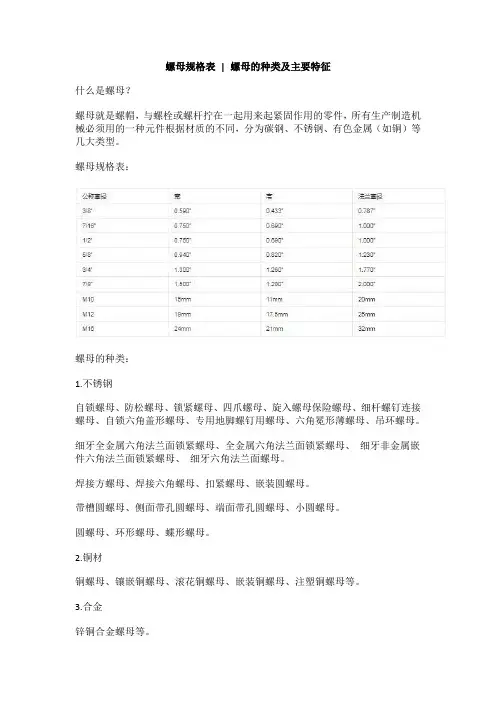

螺母规格表,螺母的种类及主要特征
螺母规格表| 螺母的种类及主要特征
什么是螺母？
螺母就是螺帽，与螺栓或螺杆拧在一起用来起紧固作用的零件，所有生产制造机械必须用的一种元件根据材质的不同，分为碳钢、不锈钢、有色金属（如铜）等几大类型。
螺母规格表：
螺母的种类：
1.不锈钢
自锁螺母、防松螺母、锁紧螺母、四爪螺母、旋入螺母保险螺母、细杆螺钉连接螺母、自锁六角盖形螺母、专用地脚螺钉用螺母、六角冕形薄螺母、吊环螺母。
细牙全金属六角法兰面锁紧螺母、全金属六角法兰面锁紧螺母、细牙非金属嵌件六角法兰面锁紧螺母、细牙六角法兰面螺母。
焊接方螺母、焊接六角螺母、扣紧螺母、嵌装圆螺母。
带槽圆螺母、侧面带孔圆螺母、端面带孔圆螺母、小圆螺母。
圆螺母、环形螺母、蝶形螺母。
2.铜材
铜螺母、镶嵌铜螺母、滚花铜螺母、嵌装铜螺母、注塑铜螺母等。
3.合金
锌铜合金螺母等。
螺母的主要特征：
便于安装；
整体性；
无需垫圈；
拆卸方便；
可重复使用；
可与8.8级，10.9级以及其他高强度的螺栓配合使用。
标准件的国家标准代号速查表
头部带槽螺栓A和B级
GB/T29.1-1988
M1.6-M64
螺杆带孔螺栓A和B级
GB/T31.1-1988
M1.6-M64
头部带孔螺栓A和B级
GB/T32.1-1988
M1.6-M64
钢构用扭剪高强度螺栓
GB/T3632-1995
M16-M24
钢构用大六角头螺栓
GB/T1228-1991
GB/T78-2000
M1.6-M24
内六角平端紧定螺钉
GB/T77-200
M1.6-M24
内六角凹端紧定螺钉
GB/T80-2000
M1.6-M24
内六角圆柱端紧定钉
GB/T79-2000
M1.6-M24
定位
开槽锥端定位螺钉
GB/T72-1988
M3-M12
不脱钉
六角头不脱出螺钉
GB/T838-1988
GB/T6187.1-2000
扣紧螺母
GB/T805-1988
M6×1-M48×5
钢构高强度大六角螺母
GB/T1229-1991
M12-M30
钢构扭剪高强度螺母
GB/T3632-1995
M16-M24
六角开槽螺母细牙A和B级
GB/T9459-1988
M8×1-M36×3
滚花高螺母
GB/T806-1988
M12-M30
铰制孔用螺栓A和B级
GB/T27-1988
M6-M48
方头
方头螺栓C级
GB/T8-1988
M10-M48
小方头螺栓B级
GB/T35-1988
M5-M48
沉头
沉头方颈螺栓

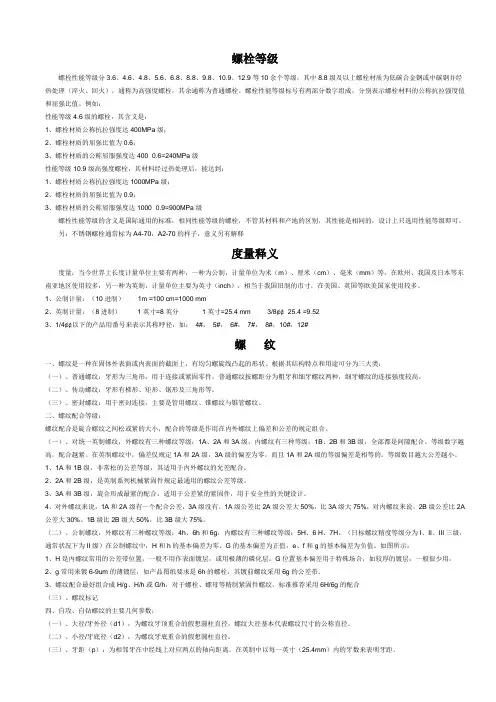

螺栓性能、等级、材质、选用标准、表面处理知识
螺栓等级螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量释义度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
螺母规格
1.螺纹直径与螺距对照表2.公、英制对照表、紧固件常用尺寸规格3.机制螺纹工艺规格表机制螺纹工艺规格表紧固件--螺栓类：紧固件标准件外六角螺栓、不锈钢螺栓、铜螺栓、方颈螺栓、半圆头螺栓、沉头螺栓、T型螺栓、马车螺栓、地脚螺栓、活节螺栓、方颈螺栓、皮带螺栓、高压螺栓、六角法兰螺栓、膨胀螺栓、带孔螺栓、套垫组合螺栓、各种仪表车床螺栓、异型非标螺栓。
标准件紧固件--螺钉类：标准件普通机螺钉、不锈钢机螺钉、铜机螺钉、内六角机螺钉、高强度机螺钉、紧定机螺钉、组合螺钉、半沉头螺钉、吊环螺钉、机械螺钉、电器螺钉、各种垫圈组合机螺钉、仪表车床机螺钉、异型非标机螺钉。
紧固件,标准件,螺丝紧固件--自攻螺钉类：螺丝标准件国标半圆自攻螺钉、盘头自攻螺钉、沉头自攻螺钉、内六角家具自攻螺钉、外六角自攻螺钉、不锈钢自攻螺钉、开槽自攻螺钉、墙板自攻螺钉、干壁钉自攻螺钉、各种钻尾自攻、各种垫圈组合自攻螺钉、仪表车床自攻螺钉、各种异型非标自攻。
紧固标准件件,标准件,螺丝紧固件产品--螺母类：螺丝六角螺母、六角厚螺母、法兰螺母、焊接螺母、汽摩配螺母、自锁螺母、不锈钢螺母、碟形螺母、环形螺母、盖形螺母、扣紧螺母、圆螺母、滚花螺母、开槽螺母、精密机械用六角螺母、各种仪表车床螺母、各种异型非标螺母。
紧固标准件件,标准件,螺丝紧固件--档圈类：汽车紧固件锥销锁紧档圈、螺钉锁紧档圈、孔用弹性档圈、轴用弹性档圈、孔用钢丝档圈、开口档圈、轴肩档圈、夹紧档圈、各种异型档圈。
标准件紧固件--柳钉类：不锈钢铆钉、铜铆钉、铝铆钉、抽芯铆钉、半空心铆钉、铝件、标牌铆钉、平锥头铆钉、沉头铆钉、扁圆头铆钉、各种仪表车床柳钉、各种异型柳钉。
紧标准件固件,标准件,螺丝紧固件--木螺钉类：开槽圆头木螺钉、开槽沉头木螺钉、开槽半沉头木螺钉、六角头木螺钉、十字槽圆头木螺钉、十字槽沉头木螺钉、各种不锈钢木螺钉、铜木螺钉。
紧固标准件件,标准件,螺丝紧固件--平垫类：不锈钢垫圈、弹簧垫圈、止动垫圈、锁紧垫圈、单耳止动垫圈、方斜垫圈、组合垫圈、锥形锯齿锁紧垫圈、波形弹性垫圈、内外齿锁紧垫圈、大垫圈、平垫圈、球面垫圈、小垫圈、各种异型非标垫圈。
标准件对照表
GB1228 钢结构用高强度大六角头螺栓GB12 半圆头方颈螺栓GB13 半圆头带榫螺栓GB14 方颈螺栓GB15389 全牙丝杆GB27 六角绞制孔用螺栓GB29.2 凹穴六角螺栓GB3632 钢结构用扭剪型高强度螺栓连接副GB37 T型槽用螺丝GB801 马车螺栓(方颈螺栓)GB825 吊环螺栓GB5780 外六角螺栓（半牙）4.8级GB5781 外六角螺栓（全牙）4.8级GB5782 外六角螺栓（半牙）8.8级、10.9级GB5783 外六角螺栓（全牙）8.8级、10.9级GB5787 六角法兰螺栓GB897 双头螺丝DIN939GB901 等长双头螺栓U型螺栓、花兰螺栓、化学螺栓、蝶形螺栓材质：Q235碳钢、35#钢、45#钢、35CrMo、40Cr、SUS304不锈钢常用规格：直径M4-56mm，长度10-3000mm表面处理：本色、发黑、兰锌、环保彩锌、普通彩锌、热镀锌、达克罗GB/T 5780-2000 六角头螺栓C级ISO4016：1999 GB/T 5781-2000 六角头螺栓全螺纹C级ISO4018：1999 GB/T 5782-2000 六角头螺栓ISO4014：1999 GB/T 5783-2000 六角头螺栓全螺纹ISO4017：1999 GB/T 5785-2000 六角头螺栓细牙ISO8765：1999 GB/T 5786-2000 六角头螺栓细牙全螺纹ISO8676：1999 GB/T 6170-2000 1 型六角螺母ISO4032：1999GB/T 6171-2000 1 型六角螺母细牙ISO8673：1999GB/T 6172.1-2000 六角薄螺母ISO4035：1999GB/T 6172.2-2000 非金属嵌件六角锁紧薄螺母ISO10511：1997GB/T 6173-2000 六角薄螺母细牙ISO8675：1999GB/T 6174-2000 六角薄螺母无倒角ISO4036：1999GB/T 6175-2000 2 型六角螺母ISO4033：1999GB/T 6176-2000 2 型六角螺母细牙ISO8674：1999GB/T 6177.1-2000 六角法兰面螺母ISO4161：1999GB/T 6177.2-2000 六角法兰面螺母细牙ISO10663：1999GB/T 6182-2000 2型非金属嵌件六角锁紧螺母ISO7041：1997GB/T 6183.1-2000 非金属嵌件六角法兰面锁紧螺母ISO7043：1997GB/T 6183.2-2000 非金属嵌件六角法兰面锁紧螺母细牙ISO12125：1997GB/T 6184-2000 1型全金属六角锁紧螺母ISO7719：1997GB/T 6185.1-2000 2型全金属六角锁紧螺母ISO7042：1997GB/T 6185.2-2000 2型全金属六角锁紧螺母细牙ISO10513：1997GB/T 6186-2000 2型全金属六角锁紧螺母9级ISO7720：1997GB/T 6187.1-2000 全金属六角法兰面锁紧螺母ISO7044：1997GB/T 6187.2-2000 全金属六角法兰面锁紧螺母细牙ISO12126：1997螺栓一般常用的有六角头螺栓、圆柱头内六角螺栓、方头螺栓、T型螺栓、活节螺栓、地脚螺栓。
史上最详细的螺丝牙型分类图文解说
螺丝牙型分类图解电镀产品种类蓝锌白锌五彩黑锌+防锈油黑锌+Lacquer涂装镀镍镀红铜镀黄铜镀锡镀铬镀古铜不锈钢清洗P 头 B 头V 头R 头T 头O 头C 头 F 头I 头喇叭头H 头IP 头■基本槽型十字槽十一槽一字槽梅花槽内六角槽米字槽精密机械牙小螺丝*种类1.精密小螺丝 ( <= d < )2.特殊极微小螺丝 ( d < ).*头型*螺丝公差1. 精密小螺丝 ( <= d < )公称直径螺距外径有效径最小最大最小最大2. 特殊极微小螺丝 ( d < )公称直径螺距外径长度标准尺寸公差范围公差0~~60~~7~8~9~100~~0~精密自攻牙小螺丝1. S Type公称直径螺距外径先端部推拨长度C D d1E最小最大最小最大最小最大最小最大Type公称直径螺距外径先端部推拨长度C D d1E最小最大最小最大最小最大最小最大Type公称直径外径C D最小最大最小最大4. Power-Lock公称直径外径C D最小最大最小最大5. PS Type ( Different From P Type )公称直径外径C D最小最大最小最大B 型螺丝特点：标准三角牙螺丝，是最符合常规铁板或塑胶锁附的螺丝。
*图形*螺纹公差公称直径牙数外径先端部先端部长度C mmD mm C ' mm最大最小最大最小最大最小最大最小2403228 32420418516614812*配合孔径（材质－钢）234568特点：一般可塑性塑胶专用自攻锁紧螺丝，锁进速度快，反复使用性好，不引起塑胶的烧附，破裂以及锁入口的破损。
*图形*螺纹公差公称直径牙距外径C D最大最小最大最小(32)(28)(24)(24)(20)(18)(16)(14)(12)(10)*标准螺纹底孔径 ( 材质-ABS. PP )公称直径材质厚度小於2倍直径材质厚度大於2倍直径23456S 型螺丝特点：具有优异的薄铁板锁附功能，加强锁附点之渗入，使锁附物体不因振动而松懈，其外径比同公称直径之机械牙螺丝大，不可锁入螺帽，但退出後可锁入机械螺丝。
常用紧固件标准
QJ/AS145-2004 螺栓的标准代号、名称、规格、长度、标注示例、示例解释表1
QJ/AS145-2004续表1
QJ/TAS145-2004 优选螺钉的标准代号、规格、长度范围、标注示例、示例解释表2
QJ/TAS145-2004优选自攻螺钉的标准代号、名称、规格、长度范围、标注示例、示例解释表3
优选自攻螺钉的标准代号、名称、规格、长度范围、标注示例、示例解释表4
QJ/TAS145-2004优选螺母标准代号、名称、规格、标注示例、示例解释表5
QJ/TAS145-2004
QJ/TAS145-2004
QJ/TAS145-2004优选垫圈标准代号、名称、规格、标注示例、示例解释表6
优选销标准代号、名称、规格、标注示例、示例解释表7
优选铆钉标准代号、名称、规格、标注示例、示例解释表8
QJ/TAS145-2004。
模具吊环
模具吊环概述英文名称：lifting eyebolt 或 Hoist Rings模具吊环专用于模板与模座之间的固定夹紧，与吊带、吊链配合起来也用于悬挂较重模具，习惯上也叫吊环螺钉、吊环螺栓、吊环螺母等，与体育项目中的吊环有很大的区别，习惯上也叫吊环，属于模具紧固件。
模具吊环包括环部分与螺丝部分，独特拉紧构造。
总体分两类：普通模具吊环和新型旋转模具吊环。
普通模具吊环材质：SUS不锈钢、合金钢、A3碳钢、C15、C15E、20号钢、20Mn2、20Cr、40Cr、304、304L、316等，国家标准允许材质为20或25钢,详见GB825-88。
制造标准：GB825-88、JIS、UNI、DIN等表面：多为黑色氧化与镀锌，进口主要镀达克罗材质。
品牌：crossby，YOKE，JDT，津力新型侧拉旋转模具吊环用途：设备、模具、模坯、的O度垂直、90度侧向的吊装。
特点：本品依靠机械CAD与美国ANSYS有限元分析设计，精工细琢，确保最薄弱环节之品质。
“侧拉模具吊环”采用合金材料制造，内装特制轴套，经特殊高温调质处理，具有极高韧性。
使用时吊环会随起吊方向自由调整，吊环亦可手动调至拉伸方向。
老款产品安全系数比为4:1，新款升级侧拉旋转模具吊环“任一方向、5倍拉力”，无焊接工艺，符合EN1677-1标准。
◇ 0度垂直，90度侧向吊装，180度翻转，360度旋转。
◇ 材质：CrNiMo合金钢。
◇ 表面：抛光，喷漆，镀锌，达克罗。
◇ 额定负荷250%验证测试。
◇ 提供测试报告证书。
◇ 数落螺纹：M8-M90；公制、英制、UNC均可订货。
◇ 额定载荷：0.4-25T。
◇ 许用扭矩：查阅科索比网站相关资讯。
◇ 注意事项：侧拉模具吊环起吊中禁止高速旋转。
◇ 使用前需仔细阅读使用说明。
详细标准规格及负荷对比T=吨 M=螺纹单位机械单位普通模具吊环侧拉旋转模具吊环M8: 0.16T M8: 0.4TM10: 0.25T M10: 0.6TM12: 0.4T M12: 1.0TM14: 0.5T M14: 1.2TM16: 0.63T M16: 1.5TM18: 0.9T M18: 2.0TM20: 1.0T M20: 2.5TM24: 1.6T M24: 4.0TM30: 2.5T M30: 5TM36: 4.0T M36: 7-8TM42: 6.3T M42: 10-15TM48: 8.0T M48: 20TM56: 10T M56:22TM64: 16.0T M64: 25TM72: 20T M72 26T。
