污水处理厂施工测量方案
污水处理工程施工方案
污水处理工程施工方案一、项目概述本项目是针对某城市污水处理厂的改建工程，旨在提高污水处理能力，改善环境质量。
本施工方案旨在详细描述污水处理工程的施工过程、方法和技术要求，确保施工过程顺利进行，并保证工程质量。
二、施工准备工作1. 现场勘察：对污水处理厂的现状进行全面勘察和测量，确定施工范围和施工难点。
2. 施工图纸设计：根据勘察结果，制定详细的施工图纸和工程量清单。
3. 材料采购：根据施工图纸和工程量清单，采购所需的施工材料和设备。
4. 人员组织：组建施工团队，包括项目经理、工程师、技术人员和施工人员，确保施工人员具备相应的资质和经验。
三、施工过程1. 地基处理：根据土质情况，进行地基处理工作，确保基础稳固。
2. 建筑工程：按照施工图纸要求，进行建筑物的施工，包括污水处理池、沉淀池等。
3. 管道安装：根据工程图纸，进行管道的安装和连接，确保管道畅通无阻。
4. 设备安装：根据设备安装图纸，进行设备的安装和调试，确保设备正常运行。
5. 电气工程：进行电气设备的安装和接线工作，确保电气系统正常运行。
6. 自动化控制系统：安装自动化控制设备，并进行调试和联调，确保系统的稳定性和可靠性。
7. 环境保护工程：进行噪音、振动和粉尘等环境保护工程，确保施工过程对周边环境的影响最小化。
四、施工技术要求1. 施工质量：按照相关标准和规范进行施工，确保工程质量符合要求。
2. 安全施工：严格遵守安全操作规程，确保施工过程安全可靠，防止事故发生。
3. 环境保护：采取措施减少施工对环境的影响，如噪音、振动和粉尘的控制。
4. 施工进度：制定详细的施工计划，并按计划进行施工，确保工程能够按时完成。
五、施工验收1. 施工过程监督：设立专门的监督人员，对施工过程进行监督和检查，确保施工质量。
2. 施工记录：详细记录施工过程中的关键节点和技术要求，以备施工验收使用。
3. 施工验收：在施工完成后，由相关部门进行验收，确保工程符合相关标准和规范。
污水处理厂模板施工方案
污水处理厂模板施工方案一、前言随着城市化进程的加速，我国城市污水处理厂的建设日益受到重视。
污水处理厂作为城市环境保护的重要组成部分，对于保护水资源、改善环境质量至关重要。
本文旨在提供一个污水处理厂模板施工方案，以期推动城市污水处理设施的规范化建设。
二、工程概况2.1 工程名称：污水处理厂模板施工方案2.2 工程地点：待定2.3 工程规模：年处理能力X万吨/日2.4 工程内容：包括进水、初沉池、生化池、二沉池、消毒设施等2.5 工程周期：XX个月三、施工方案3.1 施工准备在施工前，需要进行勘察设计、环境影响评价等工作，并制定施工组织设计、安全生产方案、材料及设备采购计划。
3.2 地基处理根据地质勘察报告，对地基进行合理处理，确保建筑结构安全稳定。
3.3 主体工程施工按照设计图纸和技术规范要求，依次开展进水管道、初沉池、生化池、二沉池等主体工程施工，保证工程质量。
3.4 设备安装选用优质设备，合理布置设备位置，并进行设备安装调试，确保运行正常。
3.5 环境保护严格按照相关环保法规要求，配合监测部门进行环境保护工作，确保施工过程不对周边环境造成污染。
四、质量控制4.1 施工质量检查设立专门质量检查组织，定期进行工地检查，发现问题及时整改，确保施工质量合格。
4.2 质量验收每个施工阶段完成后，进行质量验收，并出具相关验收报告，为后续工作提供参考。
五、安全生产5.1 安全教育加强安全生产教育培训，提高员工安全意识，遵守施工现场安全规程。
5.2 安全防护落实施工现场安全措施，定期检查设备设施的安全状况，确保施工过程中的安全。
六、总结本文介绍了污水处理厂模板施工方案，通过合理的施工计划、质量控制和安全生产管理，可有效推动污水处理厂的建设，为城市环境保护贡献力量。
希望该方案能为相关建设项目提供参考，促进我国污水处理设施的建设更加规范化和标准化。
污水处理厂 测量方案
XX城区污水处理厂扩建工程工程测量方案编制：审核：批准：广东XXX工程有限公司二0二三年十二月目录第一章工程概况 (1)第一节工程简介 (1)第二节施工平面布置图 (1)第二章编制依据 (2)第三章测量工作安排 (2)第一节建立健全测量管理制度 (2)第二节人员配备 (3)第三节验线部位及项目 (3)第四章施工准备 (3)第一节技术准备 (3)第二节仪器配备 (3)第三节现场准备 (4)第五章主要测量方法 (4)第一节测量放线原则 (4)第二节平面控制 (4)第三节高程控制 (5)第四节测量控制桩点的设置、保护及复测 (6)第五节施工中的测量控制 (6)第六节沉降观测 (7)第六章施工过程中的质量保证措施 (8)第七章施工测量管理 (8)第一节测量管理制度 (8)第二节复核验线制度 (9)第三节测量人员安全保证措施 (10)第四节测量技术保证措施 (10)第一章工程概况第一节工程简介工程名称：XX市（大有围）--丹灶城区污水处理厂扩建工程。
工程地点：丹灶镇良登村东南面（厂址东侧为排放水体官山支I涌）。
建设单位：XX市...建设有限公司；设计单位：中国...工程有限公司；施工单位：广东...路桥工程有限公司；监理单位：广东...工程技术有限公司；勘察单位：...勘察设计研究院有限公司。
项目概况：...污水处理厂主要收集丹灶南部片区的污水，纳污范围以李家涌以南工业园污水、银河工业园污水和城区生活污水为主，包括沙溶社区、劳边社区 (部分）、建设社区、东升社区合流污水，服务范围为2423公顷。
建设用地位于现状污水处理厂南侧占地面积32026.7m2：分为地块一（约9345平方）、地块二（约22681.7平方）。
污水处理能力为近期设计规模 2 万 m³/d，远期设计规模 4 万 m³/d，土建规模按远期 4 万 m³/d 一次性建设。
第二节施工平面布置图第二章编制依据1、《国家三、四等水准测量规范》GB/T12898-20092、《建筑工程资料管理规程》JGJ/T185-20093、《精密工程测量规范》GB/T15314-19944、《建筑施工测量标准》JGJ/T408-20175、《测量规范》ZBBZH/GJ286、污水处理厂设计图纸第三章测量工作安排第一节建立健全测量管理制度测量工作必须严格执行项目部制定的《项目测量管理办法》的规定，即红线基桩交接、施测复查、内业复查、资料交接、仪器使用和保管等一系列测量管理制度。
污水处理池专项施工方案
污水处理池专项施工方案一、项目背景1.1 项目概述污水处理池作为城市污水处理系统的重要组成部分，承担着污水的收集、储存和初步处理功能。
本项目拟在某市区新建一座污水处理池，以解决当地污水处理设施不足的问题。
1.2 施工目的本专项施工方案的目的在于有效规划和组织污水处理池的施工工作，确保施工过程安全顺利，保障污水处理池建设质量，为当地环境保护和污水处理提供支持。
二、施工方案2.1 工程准备阶段1.制定详细的施工计划和时间表，明确施工目标和工期要求。
2.建立安全生产控制措施和安全制度，确保施工过程中安全第一。
3.确保施工现场环境整洁，做好场地清理和平整工作。
2.2 基础工程施工1.进行场地勘察和测量，确定污水处理池的准确位置和基础尺寸。
2.进行基坑开挖和地基处理工作，确保污水处理池的稳固。
3.进行基础混凝土浇筑，保证污水处理池底部和墙壁的牢固性。
2.3 结构施工1.进行污水处理池的主体结构施工，包括上部结构、墙壁和顶部覆盖等。
2.完成进出口管道的铺设和连接，确保污水处理池的正常运行。
3.进行必要的防水处理和密封工作，防止污水泄漏和污染环境。
2.4 设备安装1.安装污水处理设备和配套设施，包括搅拌器、泵站等，并进行联调测试。
2.安装监测设备和报警系统，保障污水处理池的运行安全和稳定。
三、施工管理3.1 施工组织1.设立专门的施工管理团队，明确分工，建立施工指挥体系。
2.定期召开施工例会，及时解决施工中的问题和难点。
3.2 质量管理1.制定质量检验标准和检测程序，确保污水处理池建设符合相关标准和要求。
2.提前准备必要的检测设备和工具，保证质量检测工作的顺利进行。
3.3 安全管理1.加强安全教育和培训，提高施工人员安全意识和技能水平。
2.定期进行安全检查和隐患排查，及时整改存在的安全问题。
四、施工总结经过本专项施工方案的实施，污水处理池顺利建设完成，达到了预期的设计指标和要求。
通过合理的施工组织和管理，确保了施工安全、质量和进度的同时，也为当地环境保护和水资源管理作出了积极的贡献。

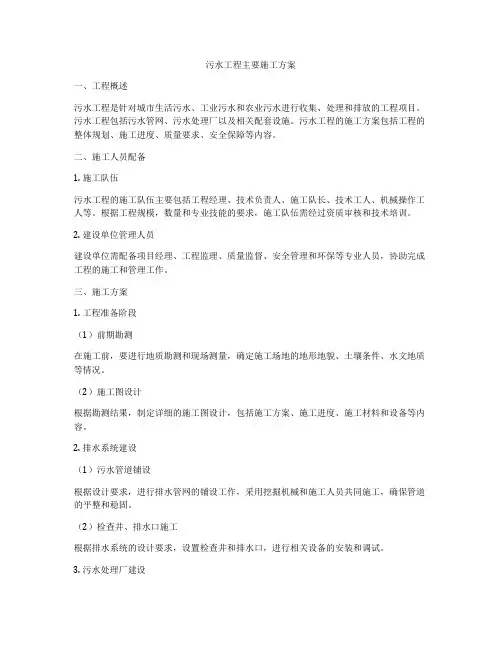

污水工程主要施工方案
污水工程主要施工方案一、工程概述污水工程是针对城市生活污水、工业污水和农业污水进行收集、处理和排放的工程项目。
污水工程包括污水管网、污水处理厂以及相关配套设施。
污水工程的施工方案包括工程的整体规划、施工进度、质量要求、安全保障等内容。
二、施工人员配备1. 施工队伍污水工程的施工队伍主要包括工程经理、技术负责人、施工队长、技术工人、机械操作工人等。
根据工程规模，数量和专业技能的要求，施工队伍需经过资质审核和技术培训。
2. 建设单位管理人员建设单位需配备项目经理、工程监理、质量监督、安全管理和环保等专业人员，协助完成工程的施工和管理工作。
三、施工方案1. 工程准备阶段（1）前期勘测在施工前，要进行地质勘测和现场测量，确定施工场地的地形地貌、土壤条件、水文地质等情况。
（2）施工图设计根据勘测结果，制定详细的施工图设计，包括施工方案、施工进度、施工材料和设备等内容。
2. 排水系统建设（1）污水管道铺设根据设计要求，进行排水管网的铺设工作，采用挖掘机械和施工人员共同施工，确保管道的平整和稳固。
（2）检查井、排水口施工根据排水系统的设计要求，设置检查井和排水口，进行相关设备的安装和调试。
3. 污水处理厂建设（1）主体结构施工进行处理厂主体结构的施工，包括土建、钢结构和设备基础的施工。
（2）设备安装调试按照设备安装图纸，进行主要设备的安装、调试和试运行，确保设备运转正常。
（3）厂区绿化和围墙施工对污水处理厂的围墙、绿化带和办公区进行布置和装饰。
4. 环保设施建设在污水工程施工中，要配备相关的环保设施，包括废水收集、废水处理和废水排放系统。
5. 安全施工在进行污水工程施工的过程中，要严格执行相关的安全规定，配备专业的安全人员，确保施工过程中的人员和财产安全。
四、施工质量控制1. 工程验收标准根据相关国家标准和工程设计要求，对污水工程进行验收，确保工程质量符合规定标准。
2. 施工监理建设单位要配备专业的施工监理人员，对施工过程进行全程监督和检查。
污水处理池施工方案
污水处理池施工方案1、基坑开挖（1）根据施工总平面图和基础平面图，进行测量放线，设立控制定位轴线桩，放出挖土灰线，做好测量记录，并经监理工程师、甲方代表检查验收，然后开挖。
①在施工中大面积挖土采用挖机进行，坑底采用人工挖土的方式进行，避免扰动坑底土体，基坑施工挖出的土方，全部采用外运方式进行处理，以保证施工场地的畅通。
同时需计算好回填的土方量。
②开挖基坑从东侧到西侧顺序进行，基坑挖土采用PC200液压式挖掘机进行，在开挖时派专人指挥，同时，派工人配合整理基坑，开挖排水明沟及集水坑。
③防止基底土层的扰动、隆起、受水浸泡，挖至设计标高后，后序工序连续施工不要长时间暴露，机械开挖留200厚人工清底，严禁超挖。
④回填时，采用土质良好的无有机杂质的粘土进行回填。
⑤回填时，采用蛙式打夯机分层夯实，分层厚度控制在250mm 以内，并控制好回填土的含水率，以免产生橡皮土现象。
（2）基坑排水由于场地开挖后地势较低，主要考虑大雨时施工排水，防止基坑积水，基底形成后预留两个集水坑，雨天增加2台水泵抽水，可满足雨天时施工排水要求，排水时设专人昼夜值班。
（3）基坑支护措施基坑采用二级放坡开挖，基坑支护材料选用松木桩和钢板桩。
基坑支护随土方开挖进程分段进行，基坑上一级边坡四周每0.5m打一根稍径。
支护过程中指派专人密切注意检查边坡顶部和侧面沉降监控点。
如超过警戒数值应立即报告项目部并迅速采用加固等措施。
具体安全措施：①开挖放坡：基坑开挖应严格按要求放坡，基坑周边按土质实际情况Ⅲ类土按1:0.7放坡,采用二级放坡。
操作时应随时注意土壁的变动情况，如发现有裂纹或部分坍塌现象，应及时进行支撑，并注意支撑的稳固和土壁的变化。
②排水措施：在坑边布置好排水沟、集水坑，使地表水能按指定流向流动，防止其倒流渗入基坑冲刷边坡，影响开挖及导致基坑边坡失稳坍塌。
当坑面、边披出现裂缝应立即用水泥砂填补封塞，以免雨水渗入。
③坑边荷载：在沟槽边缘上侧堆土时，应于沟槽边缘保持2.5m以上的距离，以保证边坡的稳定，沟槽边缘2.5m以上距离堆土高度，不宜超过1.5m，以免使边坡土壁塌方。
污水处理站施工方案
污水处理站施工方案1. 引言污水处理站是用于处理城市排放的废水的重要设施。
本文档旨在提供污水处理站施工的方案，包括工程概述、施工流程、材料要求等内容，以确保施工的顺利进行和最终的工程质量。
2. 工程概述污水处理站施工的目标是建立一个高效、稳定、可靠的污水处理设施，以满足城市日益增长的废水处理需求。
本工程的主要工作包括但不限于以下几个方面：1.建设污水处理站主体建筑2.安装处理设备和管道系统3.确保设备的电气和自动化控制系统正常运行4.进行相关的土建和装修工程5.完成相关的水利和环保设施建设3. 施工流程3.1 前期准备在施工开始前，需要进行详细的工程规划和设计。
首先，根据实际情况选择合适的施工场地，并进行场地勘察和测量。
然后，制定施工方案，明确施工的步骤和方法。
最后，进行材料采购和施工人员的招聘与培训。
3.2 施工准备施工准备阶段主要包括场地清理和临时设施搭建。
清理场地是为了清除障碍物，并确保施工区域的安全。
临时设施搭建包括建造办公室、工棚、临时用水和电力设施等。
3.3 主体建筑施工主体建筑施工包括地基处理、混凝土浇筑、钢结构安装等工作。
在此阶段，需要严格按照设计方案进行施工，确保建筑的稳定性和安全性。
3.4 设备安装与调试设备安装阶段包括处理设备的安装、管道的布置和连接、电气设备的安装等工作。
安装完成后，需要进行设备的调试和测试，确保设备能够正常运行。
3.5 土建和装修工程土建和装修工程主要包括墙体砌筑、地面铺设、屋面施工、装修装饰等工作。
在此阶段，需要注重施工质量，确保建筑的美观和实用性。
3.6 水利和环保设施建设水利和环保设施建设主要包括外围护栏、雨水收集系统、废水排放系统等工程。
这些设施的建设需要符合相关的环保要求，并确保运行的安全和可靠性。
4. 材料要求污水处理站施工需要使用各种材料，包括但不限于以下几类：1.混凝土：用于主体建筑的地基处理和浇筑。
2.钢材：用于主体建筑的钢结构安装。
3.管道材料：用于处理设备和管道系统的布置和连接。
污水处理厂基坑施工测量监测方案
污水处理厂基坑施工测量监测方案_物业经理人污水处理厂基坑施工测量及监测方案1.施工测量为了保证测量结果的精确性，本工程采纳智能电子全站仪，自动安平水准仪及钢尺等测量器仪，本工程所用测量工具必需经过法定计量单位检验校准。
熟识和了解甲方在施工现场供应的水准点和坐标点，并依据建筑总平面图进展复测，确保工程坐标的精确性。
对施测用帮助工具如木桩和铁锤等应做好预备。
1）、建筑物定位放线（1）、轴线掌握网的设置。
依据工程建筑总平面图确定建筑物横竖掌握轴线，其掌握桩应尽量远离基坑边，以免基坑上部发生位移产生偏差，这样也为后续构造施工供应精确的轴线掌握桩，基坑开挖定位测量放线在确认无误后申报监理单位验线，并申请规划勘测部门验线。
合格前方可进展基坑土方开挖。
（2）、掌握网轴线的精度等级及测量方法依据《工程测量规程》执行。
为了给后续构造施工制造有利条件，对本工程基坑土方开挖放线必需严格要求。
轴线掌握网的测角中误差将不超过±12＂，边长相对中误差不大于1/15000。
为满意掌握网的精度要求，本工程将使用日本索佳SET2023智能电子全站仪，其测角精度为：2＂；边长精度为：2+2D。
测量时，一测回测角，二测回测边，并严格按规程中的水平角观测和光电测距的技术要求进展。
2）、施工高程掌握（1）、水准点引测：依据规划勘测部门设置的水准点引测现场施工用水准点，采纳高精度水准仪进展数次来回闭合的方法布设现场施工用水准点。
现场水准点布置数量不少于三个，以便相互校核和满意分段施工的需要。
（2）、施工中标高掌握：场内设置的水准网掌握点，在间隔肯定的时间需联测一次，以作相互检核，对检测的数据应仔细计算，以保证水准点使用的精确性。
施工中标高掌握方法：依据现场水准网掌握点，采纳高精度的水准仪在基坑四周布置标高传递基准点，以此点掌握基坑的开挖标高。
在基坑开挖过程中，为了做到心中有数，在基坑壁上每4m设置一个掌握标高。
基底标高的掌握：为了保证不超挖，在距基底设计标高1m处测一标高，并抄出标高水平线，以此标高线来掌握挖土深度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
钢筋混凝土
4
氧化沟
L*B*H=101.35*50.25*5.8m
座
2
钢筋混凝土
5
二沉池配水井及污泥泵房L*B*H=11.45*7.27.45m座1
钢筋混凝土
6
二沉池
D*H=40.6*5.24
座
2
钢筋混凝土
7
紫外线消毒池
L*B*H=15.6*9.3*3.75m
座
1
钢筋混凝土
8
污泥浓缩脱水车间
L*B =34.08*13.42m
7.3沉降观测
沉降观测点：根据规范要求并结合施工现场实际情况，在构、建筑物四周设置沉降观测点。观测点设在地上一层标高+0.500m剪力墙转角处。沉降观测前，应根据建设单位提供的高程点测设出沉降观测基准点，并做好保护，且应定期对沉降基准点进行复测，以防止因基准点下沉而使高程值发生变化。本工程沉降观测仪器使用DS3—E水准仪。
10文明安全施工
（1）测量放线人员必须持证上岗，积极参加项目部的各项安全教育，严格遵守各项规章制度，严禁违章操作。
（2）测量放线人员应紧密配合施工，发扬团结协作、不畏艰难、实事求是认真负责的工作作风，严格执行有关安全保密等规定。
（3）及时做好测量放线资料的记录、收集、整理，要保证技术资料的真实性、可靠性，严禁伪造、涂改。
4施工测量的基本要求
（1）严格遵循从整体到局部；先高级后低级的测量程序。先测设导线控制网和高程控制网，以此为基准，再进行各单体定位放样和高程测量工作。
（2）确保施测数据的准确性及原始性，施测人员要做到： 勤学多练、严肃认真、实事求是、精益求精。
（3）严格执行施测复核制度，以自检、互检、复核相结合，实行向监理工程师报检制度。
±20
轴线的对角线尺寸，允许误差为边长误差的 倍，外廓轴线夹角的允许误差为1＇。
（2）投测的允许误差应符合下表的规定
项 目
允许误差（ｍｍ）
每 层
3
总高
（H）
H≤30M
5
30M＜H≤60M
10
60M＜H≤90M
15
90M＜H
20
（3）建筑各部位放线的允许误差
项 目
允许误差（ｍｍ）
外廓主轴线长度(L)
L≤30M
合格测量仪器表
序号
名称
型号
单位
数量
用途
1
全站仪
RTS-822A
台
1
单体定位
2
水准仪
DS3—E
台
2
高程测量
3
钢卷尺
50m
把
1
测距、检查
5m
把
10
细部尺寸测设
4
塔尺
5m
把
2
高程测量
5
线坠
0.75kg
个
4
单层柱和墙的垂直度检查
6
墨斗
个
4
细部测设
（3）测量人员必须持证上岗，业务娴熟。
6平面控制网的测设
平面控制拟采用内、外控制法，以全站仪进行建筑物的坐标定位和楼层的轴线控制为主，根据总控点定出四大角的坐标，再根据四大角的坐标点用角度交会法定出个轴线点引出个控制轴线（附桩）。用木桩将控制点定在结构外，用混凝土浇筑，外侧用钢管搭护栏，做好保护以防止破坏。
L*B*H=8.1*5.1*3.8m
座
1
框架
15
侧门
L=6.0m
座
1
砖混
16
车棚
S=72m2
座
1
塑钢
17
道路
B=6.0m
米
1170
沥青
18
道路
B=4.0m
米
967
沥青
19
围墙
H=2.5m
米
908
砖混
3测量部署
3.1施测程序
测量准备工作 前期实地探查拟定测量方案 测量作业 复核自检（合格） 报验（合格）进行下道工序
（4）发扬团队协作精神，测量小组拧成一股绳，互相学习，确保本工程测量任务达到预期效果。
5测量的准备工作
（1）组织测量小组全面了解设计理念、熟悉图纸，对各单体平面尺寸、结构尺寸、各细部标高等作全面的认识和汇总；参与图纸会审，核实各相关尺寸是否有矛盾存在。
（2）所有测量仪器需检校，并由相关资质的检测部门出具检测报告，合格仪器方可使用于测量工作。本工程测量仪器见下表：
±5
30M＜L≤60M
±10
60M＜L≤90M
±15
90M＜L
±20
细部轴线
±2
承重墙梁柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
（4）各类管线安装高程与模板高程的测量允许误差应符合下表规定：
管线类型
高程测量允许误差（ｍｍ）
自流管
±3
压力管
±10
9测量质量保证措施
（1）所有测量作业严格按《工程测量规范》操作。
（2）基坑开挖后，分别由各控制轴线在控制点向基坑内投测轴线，以控制基坑内各轴线的相对位置，标高传递则采用水准仪和塔尺分段向基坑内传递，并做好控制点。
7.2地上结构施工测量
（1）轴线测量：采用内控的方法,相应位置在首层用200×200钢板埋置于地面，上刻十字标志作为垂直投递定位点的依据，用全站仪沿控制点向上引测，各楼层相对应位置留设200×200预留洞作光线的穿过孔。投影时，孔上放置300×300毛玻璃，每一点按0°、90°、270°、360°作四个点，取其对角线交点作为该点的投影点，经闭合后，作为该层轴线测放的依据。
（4）及时维护保养测量器具，施工时必须保证人机安全，防止造成个人和集体的财产损失。
(5)施工测量时应注意成品保护，防止油漆、涂料等对其它成品、成品造成污染，力争做到安全生产，文明施工。
(6)50ｍ钢卷尺使用后用棉丝擦干净，特别时沾上水后应立即擦净，并用带油的棉丝擦一遍，防止生锈，放线时避免人踩或砸碰等认为破坏。
(7)水准仪、全站仪定期保养、检测，存放地点应避开潮湿的房间，使用时轻拿轻放。
3.2方法确定及人员要求
厂区控制网测量由专职测量工程师负责，对各单体的测量由专职测量员负责，测量工程师复核。各阶段的测量成果均须报监理工程师审批，并保存记录。
放线采用轴线并汇法和极坐标法两种，准确放出轴线的位置。
测量工作所需仪器必须在检定有效期内，人员必须持证上岗。
3.3成立测量小组
组长：
副组长：
组员：各单体专职测量员、工程部各技术员
7.5验线工作
各分项工程测量放线后，由放线员、验线员、质检员及技术主管检验精度合格后，由放线人员填写预检记录，报请监理验收。
8质量标准及注意事项
（1）基础控制线精度与轴线精度如下表：
长度Ｌ、宽度Ｂ的尺寸（ｍ）
允许误差（ｍｍ）
L(B)≤30
±5
30＜L(B)≤60
±10
60＜L(B)≤90
±15
90＜L(B)
座
1
钢筋混凝土
9
总变配电室
L*B =13.9*29.4m
座
1
框架
10
分配电间
L*B =7.6*5.6m
座
1
框架
11
综合楼
L*B*H=47.4*16.8*13.5m
座
1
框架
12
食堂
L*B*H=37.3*16.6*6.3m
座
1
框架
13
仓库、机修间
L*B*H=42.2*14.6*9.5m
座
1
框架
14
大门、值班室
7.4室内外装饰与安装测量
建筑物室内装修时所用的轴线控制线，在结构施工时由外墙导入该层顶板上，以待装修时使用。标高的控制由首层高程控制线向上量取，在室内可弹500ｍｍ线，以备各种设施的安装使用。屋面工程施工依据图纸要求，放出脊缝、顺水缝、伸缩缝、饰面屋收口及分格缝的控制线。
外线工程施工测量应密切配合水、电等工种的进程，测设各种管道的走向与埋深，管线挖槽前应测设中线控制桩，在基槽内投测管线中心线，间距可控制在10ｍ至20ｍ之间，施工水准点设置间距不大于100ｍ，管线安装过程中应用全站仪，水准仪及时校测。
（4）《市污水处理厂及中心城区污水处理施工图纸》。
2工程概况
本工程为市污水处理厂及中心城区污水处理工程土建施工，工程设计总规模为8万m3/d。工程地址位于县村。污水处理主要建构筑物有：粗格栅及进水泵房1座、细格栅间及旋流沉砂池各1座、氧化沟2座及配水井1座、二沉池2座及二沉池配水井1座、紫外线消毒渠1座、污泥泵房1座（与二沉池配水井合建）、污泥浓缩脱水车间1座；配套建筑物有: 总变配电室1座、分配电间1座、综合楼1座、食堂1座、仓库、机修间1座、大门、值班室1座；厂区总图工程：综合管线、道路、围墙及挡土墙；进厂主干管工程：污水进厂主干管（d400～d1400）约3185m及附属井室，主要建构筑物设计概况见表2.1。
（2）标高传递：构筑物或建筑物总高控制由设在构筑物+0.5m处或建筑物首层楼面以上的+1.0m标志处，用经过校准的50m钢尺向上逐层传递，并在同一垂线每层作 ▽标志，作为每层标高测量的依据，各楼层间标高用K24自动安平水准仪传递，并闭合复核。为减少累计误差，各楼层的标高均由首层的标准点用整尺向上传递，不得由相邻下层向上层传递。
黄市污水处理厂工程
施工测量方案
编制人：
审核人：
审批人：
中国中铁局集团有限公司
市污水处理厂工程
二0一三年二月五日
1编制依据
（1）《市污水处理厂及中心城区污水处理工程施工组织设计》；
（2）由建设单位提供的现场控制坐标、高程控制点；
（3）有关国家有效建筑施工质量验收规范：《工程测量规范》（GB50026-2007）；
