IEC34--6 中规定了旋转电机的各种冷却回路及冷却方式。三相异步电动机通常采用以下的冷却 方式：IC01、IC11、IC21、IC31、IC37、IC81W、IC141、IC151、IC611。 常用冷却方式标志的含义：IC01--自冷开启式，风扇装在轴上
IC611--全封闭扇冷自通风，电机上面装有热交换器(空气对空气) IC81W--空冷自通风电机上面装有热交换器(空气对水) ，水循环由独立
的水泵或水系统供给动力 1.2.4 旋转方向
当电动机线端标志的字母顺序（U、V、W 或 U1、V1、W1）与电源相序的字母顺序（A、B、C）相 同时，由主轴伸端视之为顺时针方向；任意互换两相接线，电机便可改为逆时针旋转。
高压三相异步电动机
使用维护说明书
编制： 校核： 会签： 审定： 批准：
西安西玛电机（集团）股份有限公司
目
录
1. 引言…………………………………………………………………………（2） 1.1 概述…………………………………………………………………………（2） 1.2 一般说明……………………………………………………………………（2） 2. 安装与调整……………………………………………………………………（2） 2.1 收货与搬运…………………………………………………………………（2） 2.2 贮存…………………………………………………………………………（2） 2.3 拆箱…………………………………………………………………………（3） 2.4 安装前的准备………………………………………………………………（3） 2.5 定位…………………………………………………………………………（3） 2.6 基础…………………………………………………………………………（3） 2.7 安装程序……………………………………………………………………（3） 2.8 电气检测……………………………………………………………………（4） 3. 电气连接及起动………………………………………………………………（4） 3.1 连接和整定…………………………………………………………………（4） 3.2 初次起动—不对接…………………………………………………………（4） 3.3 初次起动—与负载对接……………………………………………………（5） 3.4 起动次数……………………………………………………………………（6） 3.5 停止使用时的维护…………………………………………………………（6） 4. 检查及维护……………………………………………………………………（6） 4.1 电动机运行时检查…………………………………………………………（6） 4.2 轴承维护……………………………………………………………………（6） 4.3 油的更换……………………………………………………………………（6） 4.4 轴承温度限值………………………………………………………………（7） 4.5 炭粉的清理…………………………………………………………………（7） 4.6 冷却器的清理………………………………………………………………（7） 5. 附件……………………………………………………………………………（7） 5.1 加热器………………………………………………………………………（7） 5.2 测温元件……………………………………………………………………（7） 5.3 冲击波保护装置……………………………………………………………（7） 6. 故障排除………………………………………………………………………（7） 6.1 电动机不能起动……………………………………………………………（7） 6.2 轴承发热……………………………………………………………………（8） 6.3 漏油…………………………………………………………………………（8） 6.4 振动、噪声…………………………………………………………………（8） 6.5 绝缘电阻低…………………………………………………………………（8） 6.6 电动机过热…………………………………………………………………（9） 7. 异步电动机的允许温升………………………………………………………（9） 附录：电机的干燥处理……………………………………………………………（10）
YD800-B-12.7KV 过电压保护器 说明书
197
□-J-13.8
16.7
13.8
34.5
31～41.4
46.8
55
55
180
260
□-J-15.75
19
15.75
39.3
35.3～47.2
53.3
62.5
62.5
240
360
□-Z-3.8/12
变
压
器
开
关
母
线
3.8
3
7
6.3～8.4
10.2
12
12
400/
600
131
182
3
□-Z-7.6/19
d、用户在做其它电气设备绝缘试验时,应将□连接线拆除；
e、试验时,只有内部间隙放电,外围任何部分不得有闪络；
f、本产品每一至二年做一次预防性试验,同时将□外表面灰尘清理干净。
二、安装及注意事项
1、户内型可水平安装在各种不同型号的开关柜的手车底盘内或支撑梁上；
2、带有动作记录仪(IM)的□,先将□本体(安装方式同上)和动作记录仪(嵌入式,安装在易观察的地方,外壳须接地)各自固定好后,通过带航空插头的七芯屏蔽电缆相连,安装尺寸详见《□-IM过电压动作记录仪技术0A
－
500A
5KA
(A)
(mm)
□-J-3.8
电
机
3.8
3.15
6.2
5.8～7.5
7
7.5
7.5
400/
600
131
182
3
□-J-7.6
7.6
6.3
13.8
11.3～16.5
14
15
CSL216M电动机保护技术说明书
第一章概述CSL216M数字式电动机保护主要用于2000kW以下不设纵差保护的高压异步电动机，亦可作2000kW以上的异步机或同步机的后备保护。
第二章技术参数2.1 额定数据直流电压： 220V或110V （订货时说明）交流电压： 57.5V（零压100V）交流电流： 5A或1A （订货时说明）频率: 50Hz2.2 交流回路过载能力交流电压：连续工作1.2Un（Un、In为装置额定值，以下同）交流电流：连续工作2In；20In持续1s2.3 功耗直流回路：<25W交流电压回路：<0.5VA每相交流电流回路：<0.5VA每相2.4 整定范围与精度一般过流：0.08In～20In 步长0.1A 精度<±5%电压元件：0.4V～120V 步长0.1V 精度<±0.2V零序电流：0.01In～1.2In 步长0.01A 精度<±5%速断延时：0～9.99S 步长0.01S 精度<±20ms普通延时：0.1～9.9S 步长0.1S 精度<±50ms长延时：步长0.1S 精度<±5%2.5 瞬动时间1.2倍I1下，T1整定为0时；<25ms2.6 绝缘各带电的导电回路相互之间及对地用500V摇表测量绝缘电阻不小于100MΩ。
2.8 抗电磁干扰符合IEC255－22－4标准2.9 环境条件保存温度：-25︒－70︒工作温度：-10︒-55︒相对湿度：最大不超过90％大气压力：80－110KPa（海拔高度2Km以下）2.10 机械性能工作条件：通过I级振动响应、冲击响应检验运输条件：通过I级振动耐久、冲击耐久及碰撞检验第三章硬件说明3.1 结构19/2英寸机箱，整面板，前插拔，嵌入式安装，后接线。
外形尺寸参见图3-1，插件顺序参见图3-2。
图3-1 装置开孔尺寸图3-2 插件位置3.2交流插件交流插件包括电压输入和电流输入两个部分，交流插件的原理参见附图2。

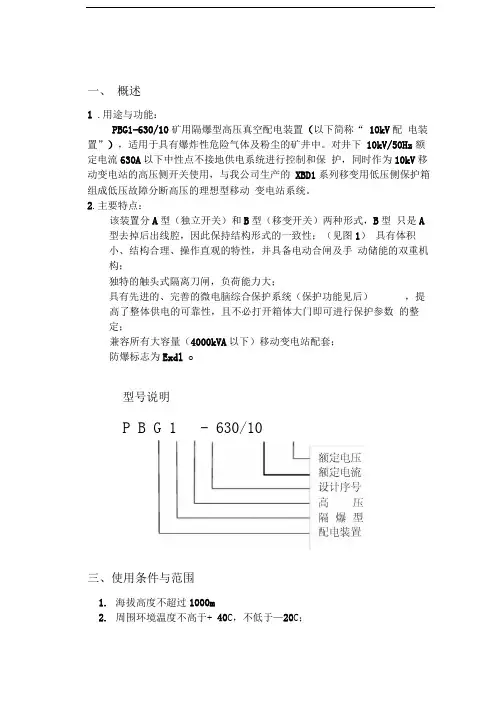

郎威达的PBG63010高压开关说明书
一、概述1 .用途与功能：PBG1-630/10矿用隔爆型高压真空配电装置（以下简称“ 10kV配电装置”），适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。
2.主要特点：该装置分A型（独立开关）和B型（移变开关）两种形式，B型只是A 型去掉后出线腔，因此保持结构形式的一致性；（见图1）具有体积小、结构合理、操作直观的特性，并具备电动合闸及手动储能的双重机构；独特的触头式隔离刀闸，负荷能力大；具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；兼容所有大容量（4000kVA以下）移动变电站配套；防爆标志为Exdl o型号说明P B G 1 - 630/10三、使用条件与范围1.海拔高度不超过1000m2.周围环境温度不高于+ 40C，不低于—20C；3.空气相对温度不大于95% （25 C时）；4.在无强烈颠簸和冲击振动的地方；5.设备垂直面的安装倾斜度不大于15°;6.在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所;7.在无滴水和水浸的地方；8.在有沼气及煤尘爆炸危险的环境中。
四、外形尺寸及重量图2连接法兰1.外形尺寸为：(见图 1 ) 1175 X 1061 X 928 mm (B)1175 X 1061 X 1363 mm (A)2.配合法兰尺寸为：(见图2 ) 600 X 600 mm3.重量约为：618kg600X60020-M16-7HHUU5 VXH8图1开关外形图五、主要技术参数与规格表3工频耐压和冲击耐压4以上所有保护的动作值误差w± 5 %。
六、工作原理（简述）1.电气原理（参见图3和附录一：电气原理图）①当10kV电源接入接线腔后，通过隔离开关的分合可控制高压电压互感器（PT）及断路器上触头的得电与失电，操作隔离开关必须首先拉出限位顶杆，以防止误操作造成断路器未分断时的带电拉开；同时断路器处于合闸位置时，自身也具有与隔离开关的机械闭锁；②电压互感器（PT）二次输出AC100V作为综合保护及断路器分合驱动的工作电源，电源失压时，断路器交流电磁铁处于释放状态，从而闭锁断路器不能合闸；③当配电装置投入运行后，配用的GZBY型高压电网综合保护器对配电装置的线路电压、电流、分合状态及变压器内部温度进行动态监控及显示，对系统的过载、短路、断相、漏电、绝缘监视、过压、欠压、超温等故障以及低压侧反馈来的故障，通过驱动断路器上的脱扣器动作实现保护；④通过配电型硅橡胶氧化锌压敏电阻实现对真空断路器的操作过电压保护，同时消除了普通压敏电阻的爆炸隐患。
(完整版)高压变频器电动机保护的配置
高压变频器电动机保护的配置根据国家能源政策的要求，节能减排工作已全面展开，而在大型火力发电厂，厂用电率的降低势在必行。
对于占厂用电绝大部分的高压电动机来说，节能领域的重要技术措施就是高压变频技术的应用。
随着电力电子技术的发展，变频器在电厂得到了广泛应用。
目前的新建电厂，重要辅机如风机、水泵等，一般均要求考虑配置变频器拖动；越来越多的已建电厂正在进行或已完成高压电动机采用变频器的改造。
高压电动机采用采用变频器拖动后，电动机保护如何配置才能保证机组安全可靠的运行，成为电厂、设计院、保护厂家关注的问题。
1传统电动机保护配置异步电动机的故障有定子绕组相间短路故障、绕组的匝间短路故障和单相接地故障；不正常运行状态主要有过负荷、堵转、起动时间过长、三相供电不平衡或断相运行、电压异常等。
因此，对于高压电动机，根据规程以差动保护或电流速断为主保护，以过负荷保护、过流保护、负序保护、零序保护及低电压保护等作为后备保护。
2目前变频器电动机保护配置发电厂为保证系统的可靠性，高压电动机一般采用变频器带工频旁路，以便即使在变频器检修时也可通过工频旁路，保证电动机的正常运行。
图1为现场高压电动机变频器改造的示意图，其中K1、K2开关保证变频器检修时，与主回路无接触点，此时K3开关闭合，电动机通过旁路运行。
当电动机通过旁路运行，此时由厂用电中高压母线工频电压直接驱动电动机，进线开关QF处保护装置的保护对象是开关出线以及电动机本体。
因此，此时应该按照常规电动机保护的要求配置电动机保护，有差动保护要求的，需要配置电动机差动保护。
当旁路开关K3断开，电动机由变频器拖动时，进线开关QF处保护装置的保护对象是开关出线以及变频器。
由于目前发电厂使用的变频器一般由整流变压器、控制柜等部分构成，即进线开关QF处保护装置的保护对象是开关出线以及整流变压器。
此时电动机成为与厂用电母线隔离后高压变频器的负荷，因而电动机的保护应由高压变频系统的控制器实现。
高压电动机保护整定参考
一、电动给水泵组保护1．主要技术参数：额定容量：5400KW CT配置： 1000/5额定电压：6KV 额定电流I s：启动电流：6I n2．开关类型：真空断路器保护配置：HN2001 HN20413．HN2041定值整定：3．1电动机二次额定电流I e计算：I e=I n/n r=(1000/5)=(A)启动时间：8S3．2分相最小动作电流I seta、I setc:1）最小动作电流整定，保证最大负荷下不误动。
按标准继电保护用的电流互感器在额定电流下10P级的比值误差为 +3℅，即最大误差为6℅。
I dz = K k. 6℅I s/n lh =2××=取I seta= I setc=3．3制动系数K Z.的整定原则：保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即K z = I dzmax/I resmax= （K k K fzq K st F j I kmax）/I kmax= ╳2╳╳=3．4差动保护时间：t dz=0 s3．5拐点制动电流I res =(额定电流作为拐点)4．HN2001定值整定：配置：速断保护，定时限过电流I段保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.4．1电动机二次额定电流I e计算：I e=I n/n r=(1000/5)=(A)4．2速断保护I>>计算：启动时速断保护定值:按躲过电动机启动电流整定，可靠系数取。
启动电流6 I e根据设计院图纸。
I qd=6 I e=6×=(A)I dz =K k×I qd=×=灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2) I dz=16520/4680>2.运行时速断保护定值：I dz= K k×3Ie=×3×= A保护动作时间:t取0秒.4．3定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×=运行状态下，过电流保护整定:：I r=×= 动作时间: t取4．4定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×=运行状态下，过电流保护整定:：I r=×= 动作时间: t取4．5正序定时限保护定值计算：正序电流定时限过流保护整定:启动状态下：I dz =K k×I qd=×=一次动作电流I dz计算:I dz=×200=4680(A)灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2) I dz=16520/4680>2.运行状态下：I r=×=保护动作时间:t取秒.4．6负序电流定时限过流保护:负序电流定时限过流保护整定:启动状态下：I r=K k. I qd/n lh=×=运行状态下：I r= K k I e/n lh=×=保护动作时间: t取秒.4．7零序定时限过电流保护:根据限制6KV系统接地电流要求取接地一次动作电流10A。
高压保护器使用说明书
GPZB-I微电脑智能综合保护装置说明书目录1 系统综述 (3)1.1 系统概述 (3)1.2 系统特点 (3)1.3 系统构成 (4)2 产品特点 (5)3 技术指标 (5)3.1 工作环境要求 (5)3.2 功率消耗 (5)3.3 主要保护功能配置 (5)4 保护原理 (6)4.1 速断保护 (6)4.2 零序过流保护 (6)4.3 过电压保护 (7)4.4 过载反时限保护 (7)4.5 低电压保护 (8)4.6 绝缘监视保护 (9)4.7 三相不平衡 (9)5 人机对话操作说明 (9)5.1 人机对话简介 (9)5.2 主菜单说明 (10)5.3 测量数据 (11)5.4 定值整定 (12)5.5 保护功能整定及解释 (12)5.6 密码管理 (16)5.7 事件查询 (17)5.8 试验项目 (17)5.9 附加功能 (18)5.10 出厂设置 (20)6 关于B相电流 (20)6.1 只对开关A相通电流 (21)6.2 只对开关C相通电流 (21)6.3 A相、C相同时通电流（接线方式1） (22)6.4 A相、C相同时通电流（接线方式2） (22)7 关于485通讯 (23)8 关于CAN通讯（选配） (23)9 用户安装调试、维护说明 (23)注意事项 (23)10 常见故障排查 (24)11 航插（26芯）引脚说明 (24)附件：产品接线图1、系统综述1.1 系统概述煤矿井下高压供电系统线路短、多级变电所级联，高压供电线路的布线特点使得常规继电保护装置不能通过整定值和时间级差的方式有选择的跳开故障点开关，出现“越级跳闸”问题。
我们根据煤矿井下高压供电线路的实际情况，采用全系统智能零时限防越保护方式，以辐射型高速通讯网络实现上下级继电保护装置的配合，为井下的高压供电系统的每台高爆开关提供可靠、全时、动态、高速的防越信息通道，每一台开关不再独立运行，而是以相同的节拍成为防越保护系统一部分，基于全站的防越保护系统提高了高压供电线路的可靠性和故障动作时间的实时性。
